轮式排爆作业无人作战机器人结构

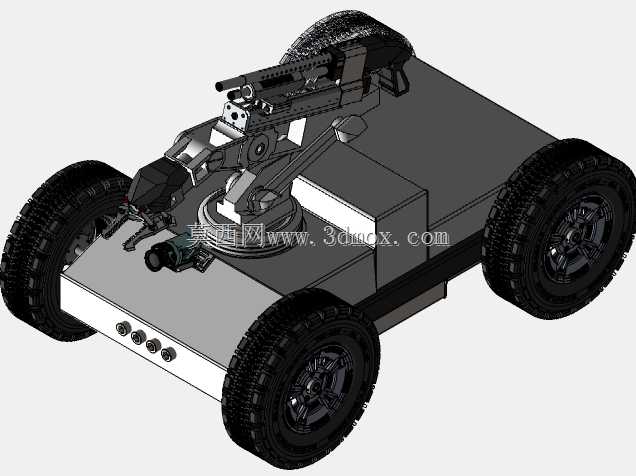

　　该轮式无人平台的设计核心围绕高危作业场景下的人员替代需求展开，可覆盖反恐排爆、战场前沿侦察、高危区域火力压制、危险化学品泄漏区域巡检等多类场景，替代作业人员进入存在爆炸物、火力威胁、有毒有害介质的区域完成任务，从根源上降低一线人员的伤亡风险。整机采用四轮独立布局的移动底盘结构，大尺寸深花纹越野轮胎的选型充分考虑非铺装路面的通过性需求，胎面的块状花纹设计可在泥泞、碎石、起伏土路等复杂路面提供足够抓地力，底盘最小离地间隙预留充足，可跨越常见的路缘石、战场壕沟、废墟堆积障碍，轮系的安装位置经过反复校核，保证转向时的内轮差处于合理范围，窄巷道、废墟通道内的转向灵活性满足城市作战与灾后搜救场景的通行要求。

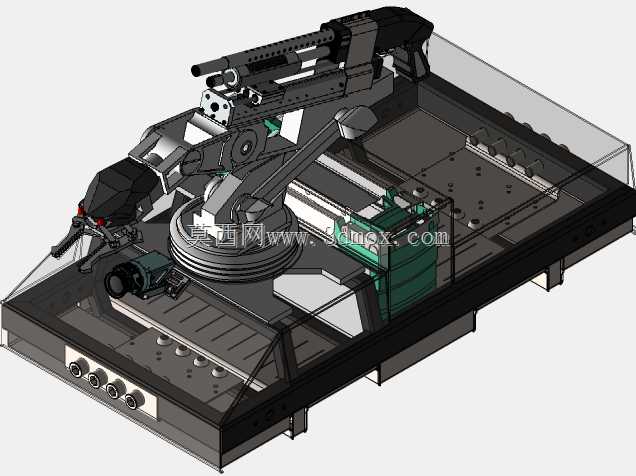

　　上装部分采用多自由度机械臂集成武器站的设计方案，机械臂的关节转动范围覆盖水平360度回转、俯仰角度从负15度到正75度的区间，可实现对不同高度、不同方位目标的精准对准，机械臂末端可根据任务需求快速更换作业模块，当前搭载的火力压制模块可实现对近距离有生目标的打击，也可替换为爆炸物销毁器、机械抓取爪、探测传感器等模块，适配排爆、抓取、探测等不同作业需求。底盘上部的箱型结构为设备安装舱，内部预留了控制模块、电源模块、通讯模块的安装空间，舱体的安装边界经过精准规划，所有模块的固定点位均预留标准安装孔位，可根据不同的任务载荷调整内部配重，保证整机重心处于轮系支撑面的中心区域，避免爬坡、越障时出现侧翻风险，舱体前端预留的多组接口为外接传感器、探照灯、辅助作业工具的扩展接口，接口采用通用快插设计，无需额外改造即可快速接入外接设备。

　　设计过程中优先考虑了结构的可靠性与维护便捷性，所有轮系的悬挂采用独立减震结构，可吸收崎岖路面行驶时的冲击载荷，保护舱内精密电子元件不受振动损坏，车身覆盖件采用分块式设计，单块覆盖件的重量控制在单人可快速拆卸的范围内，野外作业时无需大型吊装设备即可完成内部元件的检修更换。武器站的俯仰与回转机构采用齿轮传动结构，传动间隙控制在极小范围内，保证瞄准精度，同时传动部件均设置密封防护结构，可阻挡沙尘、雨水进入传动腔，适应雨天、沙尘环境下的长时间作业需求。整机的外形尺寸经过多轮优化，宽度控制在可通过标准住宅单元门、普通电梯的范围内，适配城市楼宇内的作业需求，长度方向预留了前端辅助设备安装、尾部天线部署的空间，不会出现设备突出车身导致通行剐蹭的问题。

　　从结构建模的细节来看，所有连接部位的紧固件选型、安装孔位的同轴度、运动部件的行程干涉检查都经过完整校核，机械臂在全行程运动过程中不会与底盘、轮胎、舱体发生碰撞，轮胎转向到最大角度时也不会与轮眉、车身侧板产生剐蹭，底盘底部的防护板采用整块式设计，可阻挡路面飞溅的碎石、爆炸产生的破片对底盘内部管线、元件的损伤。整车的配重设计经过重心计算，空载状态下重心高度控制在轮径的三分之一以下，侧倾稳定角满足35度以上的要求，可在倾斜坡面稳定停车、作业，不会发生滑移侧翻。通讯天线部署在车身尾部最高位置，避免金属车身对信号的屏蔽，保证远距离操控时的信号稳定性，操控端可实时回传车身搭载摄像头的画面、机械臂的姿态参数、整车的电量与运行状态参数，实现超视距下的精准作业操控。
