铝型材搭建三轴运动执行框架结构

　　这套三轴框架采用标准欧标铝型材作为主体搭建材料，所有连接构件均选用市售标准化的型材配套紧固件，无需定制特殊加工件即可完成整机组装，适配桌面级小型加工、点位运动执行类设备的搭建需求。从实际应用场景来看，这类框架结构可直接作为桌面CNC雕刻机、FDM3D打印机、点胶作业平台、小型自动涂覆设备的主体承载结构，也可改造为实验室里的小型物料移送工位，承担小行程范围内的精准位移执行功能，尤其适合个人开发者、小型工作室快速搭建原型设备使用，省去了自行焊接钢架、二次机加工安装面的繁琐流程。

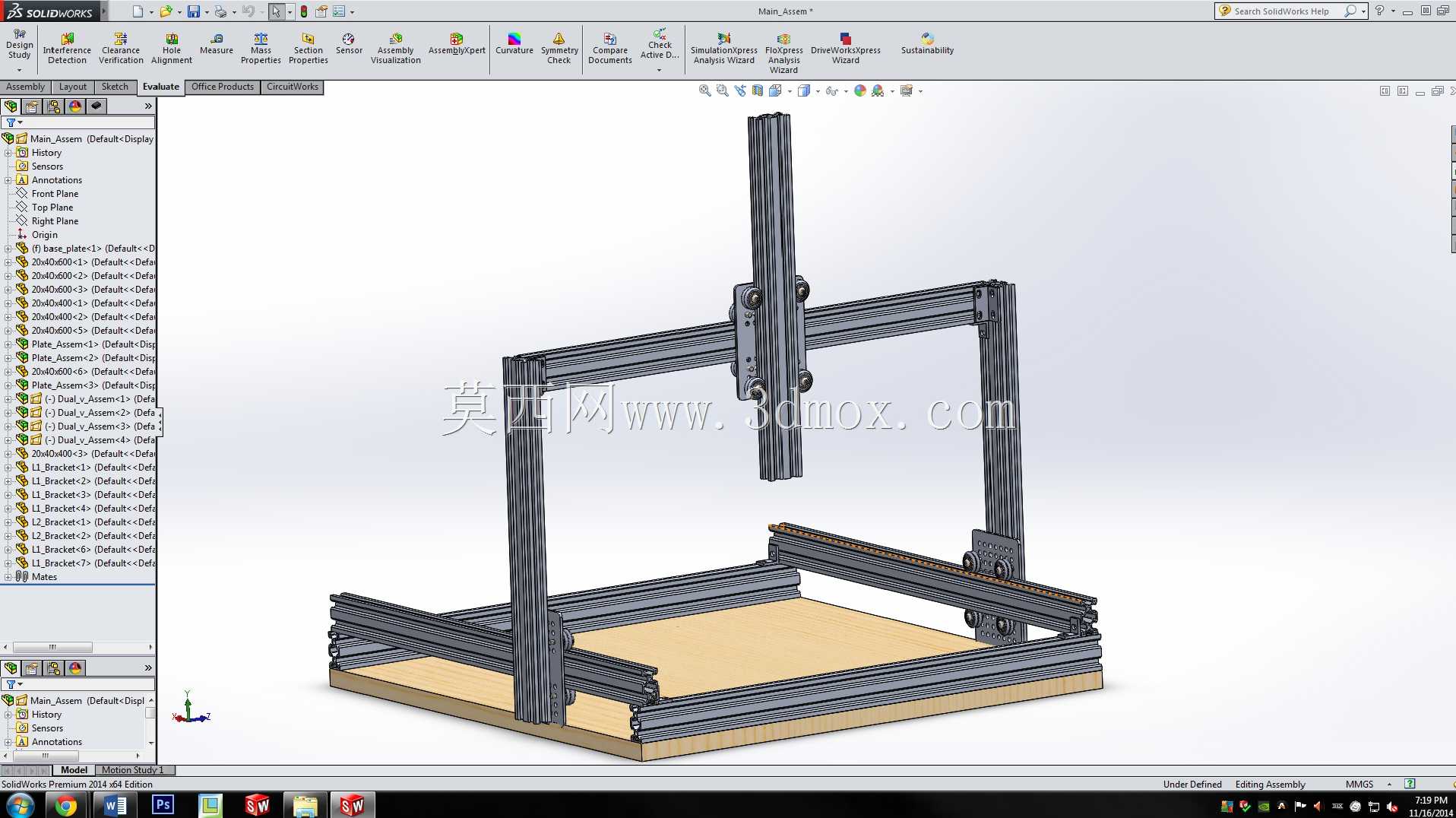

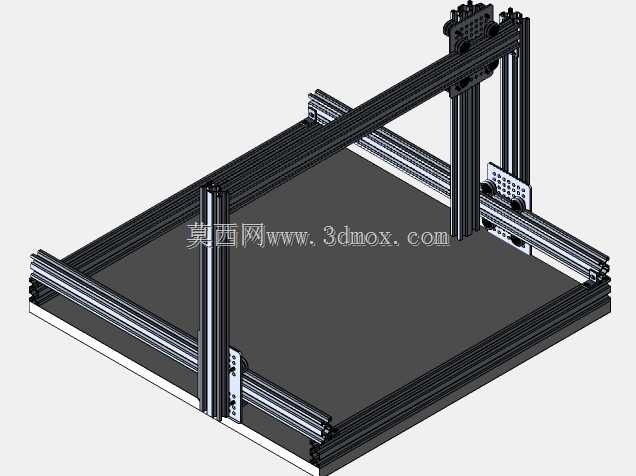

　　设计思路上整体采用龙门式跨装布局，底部为双层型材拼接的矩形承载基座，基座平面预留了标准T型槽安装位，可直接固定木质或金属材质的工作台面板，面板安装后与型材上表面保持齐平，不会出现凸起干涉运动部件的问题。Y轴方向的两根传动导轨平行安装在基座两侧的型材上，采用双滑块支撑的龙门横梁结构，相比单悬臂的布局能大幅降低运动过程中的横梁抖动量，提升高速运动时的整体刚性。X轴滑台通过角件与连接板固定在龙门横梁的型材上，可沿横梁方向做水平横向位移，Z轴滑台则垂直挂载在X轴滑台的安装板上，负责垂直方向的升降运动，三个轴的运动方向两两垂直，安装时通过角码的定位边即可保证初始的垂直度公差，无需复杂的调校工装就能满足常规加工的精度要求。

　　从安装边界尺寸来看，这套框架的基座外轮廓尺寸适配常规桌面摆放需求，整体占用台面面积不超过0.5平方米，底部型材的槽口可直接嵌入脚轮或者调平地脚，无需额外打孔就能实现设备的移动或者水平调平。各轴的有效行程可根据选用的型材长度灵活调整，不需要改动连接结构的设计，只需要更换对应长度的型材、传动丝杆与同步带即可拓展行程范围，适配不同的加工幅面需求。结构上所有的走线都可以隐藏在铝型材的槽口内部，配合专用的线槽盖板能让整机外观更整洁，也能避免运动过程中线缆拖拽剐蹭工件或者传动部件。

　　功能特性方面，这套框架的铝型材材质本身具备不错的刚性同时重量较轻，整机组装完成后单人即可搬动移位，型材表面的阳极氧化层具备基础的防锈耐磨能力，日常使用不需要额外做表面涂装处理。所有连接位置的紧固件都可以从型材槽口直接操作，后期维护调整时不需要完全拆解整机，只需要松开对应位置的螺丝即可调整轴的平行度、张紧传动部件。框架的Z轴安装板预留了标准的主轴、挤出机或者点胶阀安装孔位，可根据不同的使用场景快速更换末端执行部件，不需要重新设计安装转接板，大幅缩短了设备改装的周期。

　　需要注意的是，搭建过程中要保证两根Y轴型材的安装平面共面，锁紧角件螺丝时需要配合百分表打表校准平行度，避免龙门运动过程中出现卡顿、阻力过大的问题；Z轴的滑台安装时要保证与工作台面的垂直度，否则加工过程中会出现工件侧壁锥度、打印层纹错位的问题。基座下方的型材可根据负载需求增加加强筋型材，若搭载 heavier 的加工主轴，可在基座中部增加横向支撑型材，提升基座的抗形变能力，避免大切削力下基座弯曲影响加工精度。
