差速齿轮组趣味演示装置结构设计

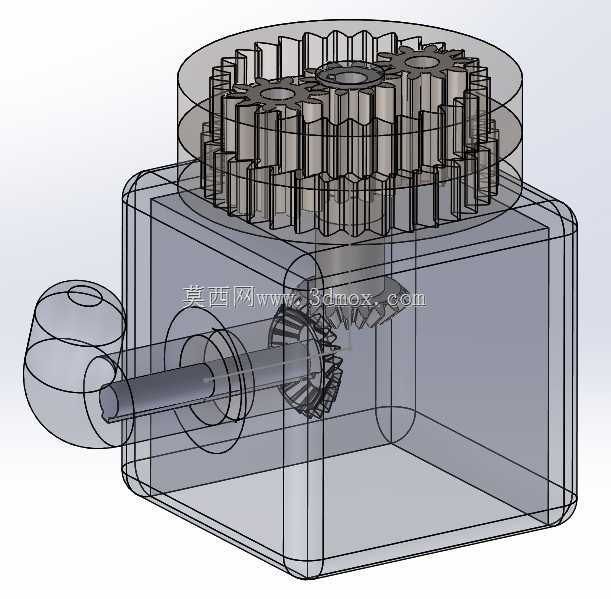

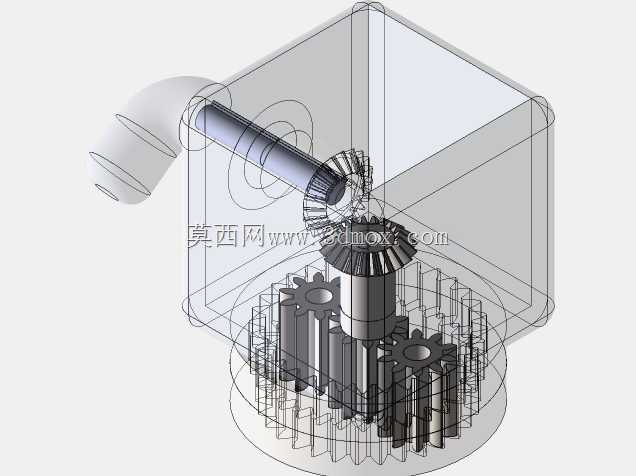

　　这套差速齿轮演示结构，核心是利用两组参数一致的内齿圈模块，搭配三个相同参数的正齿轮作为行星传动件，通过输入端锥齿轮组的换向传动，实现两个输出内齿圈的差速转动效果，最初的设计定位是作为机械原理教学的具象演示教具，也可作为桌面趣味机械摆件，帮初学者直观理解行星轮系的差速传动逻辑。从实际应用场景来看，这类差速齿轮结构的核心原理广泛应用在行走机构的差速器、多输出端的分动装置、需要双轴差速进给的工装夹具上，只是这套演示装置把工业场景里封闭在壳体内部的传动结构做了透明化处理，所有齿轮啮合关系完全外露，能让观察者直接看到动力传递的完整路径。设计思路上，输入端采用摇柄配合锥齿轮副实现90度换向，把手动输入的绕水平轴转动，

　　转换为内部行星架的竖直轴转动，行星架上均布的三个正齿轮同时与两个上下叠放的内齿圈啮合，当两个内齿圈的负载存在微小差异时，就会出现转速差，这也是这套装置最核心的演示点——不需要额外的差速锁止结构，仅通过轮系本身的啮合特性，就能实现同轴双输出的不同转速输出。外形尺寸上，整套装置的主体壳体为方形结构，输入摇柄突出壳体侧面的长度控制在握持舒适的范围，不会出现干涉周边物体的问题，顶部的两个内齿圈外圆与壳体上沿齐平，安装边界规整，既可以直接放置在平面上使用，也可以通过壳体底部的安装孔固定在演示台架上，不需要额外设计复杂的安装支架。结构细节上，所有齿轮的模数选择统一参数，保证啮合侧隙处于合理范围，手动转动摇柄时不会出现卡滞或旷量过大的问题，

　　锥齿轮副的啮合位置做了轴向限位设计，避免长期转动后出现轴向窜动导致的啮合脱开，行星轮的销轴与行星架采用过盈配合，不需要额外的紧固件就能固定销轴位置，减少装配工序。从功能特性来看，这套结构不需要额外的动力源，仅通过手动摇柄就能驱动，转动过程中两个顶部内齿圈的转速差会随着手动输入转速的变化呈现不同的效果，当输入转速较低时，两个内齿圈的转速差更明显，能直观展示差速传动的特点，也可以在顶部内齿圈上加装不同的标识件，进一步强化演示效果，比如加装不同造型的装饰件就能做成趣味桌面摆件，转动时两个装饰件的异步运动能带来很强的机械动感。在实际结构设计过程中，这类差速轮系的设计难点在于内齿圈与行星轮的重合度控制，

　　三个行星轮的均布角度误差需要控制在极小范围内，否则会出现转动卡滞的问题，这套结构里三个行星轮的安装孔采用同工序加工，保证位置度误差符合传动要求，内齿圈的齿形参数与行星轮完全匹配，啮合时的接触斑点处于齿面中部，不会出现偏磨问题。壳体采用半透明的设计思路，既可以保护内部传动结构避免杂物进入啮合间隙，又能让观察者清晰看到内部锥齿轮与行星轮的传动过程，壳体的分合面采用止口定位，装配时不需要额外调整就能保证上下壳体的同轴度，输入轴的位置设计有轴套支撑，减少转动时的径向窜动，延长结构的使用寿命。
