十二块板拖挂式折叠太阳能供电装置

　　这套折叠式太阳能供电装置，核心解决无固定电网覆盖场景下的临时供电需求，常见于野外作业营地、偏远区域临时勘测点位、应急救灾现场、户外施工临时驻点等场景，可独立为照明设备、小型电动工具、通讯中继设备、便携储能单元提供稳定的直流电能输入，也可通过配套逆变模块转换为交流电满足常规低压用电需求。

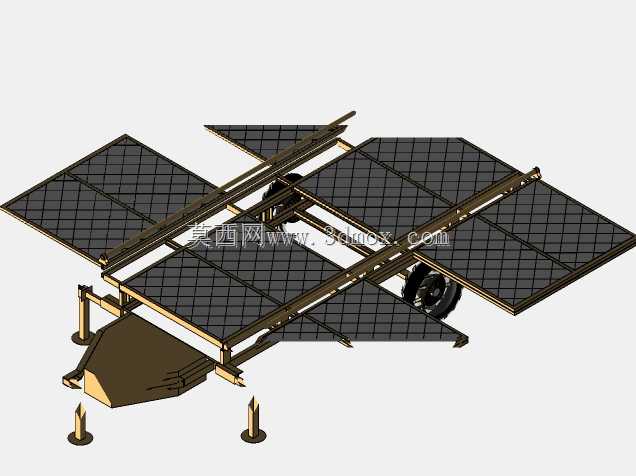

　　整体采用拖挂式承载结构设计，底部设置带牵引连接端的承载底盘，底盘四角配置可调节高度的支撑支腿，支腿底部带圆形支撑脚垫，在非铺装的松软地面作业时，可通过旋转支腿调整整体水平度，避免光伏板组因倾斜导致受光角度偏差，同时抵消地面不平整带来的结构应力，防止支架框架长期受扭变形。底盘框架采用矩形钢管焊接成型，兼顾结构强度与整体自重控制，牵引端设置标准拖挂连接接口，可适配小型皮卡、越野车辆的后拖钩，转场时可直接折叠收拢后拖行，无需额外吊装设备，单人即可完成转场前的收拢固定操作。

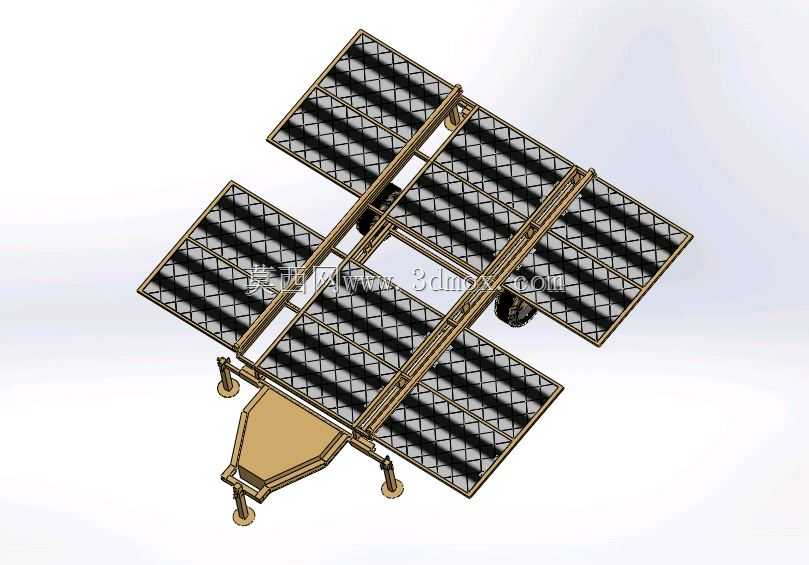

　　光伏板组共配置12块标准尺寸光伏组件，采用分层铰接折叠的布局方式，收拢状态下所有光伏板层叠收纳在底盘框架上方，整体外轮廓尺寸与常规小型拖挂箱体一致，可满足普通道路通行的宽度与高度要求，不会出现超宽超高的通行限制问题。展开时以底盘中心的纵向主梁为对称轴线，向两侧分步展开，每块光伏板之间通过阻尼铰接轴连接，铰接轴带定位锁紧结构，展开到位后可自动锁止固定，无需额外安装支撑连杆，相邻光伏板之间预留20mm的间隙，避免热胀冷缩导致板件边缘挤压破损，同时预留走线空间，所有光伏板的连接线缆均隐藏在支架的纵向横梁内腔，避免外露线缆长期受紫外线照射老化，也防止转场过程中线缆被剐蹭断裂。

　　设计过程中优先考虑了展开与收拢的操作便捷性，整套机构无复杂的锁止零件，所有铰接点均配置自润滑衬套，长期户外使用无需频繁加注润滑脂，降低野外场景下的维护成本。光伏板的安装倾角可根据使用区域的纬度进行小范围调整，铰接轴的阻尼力矩可支撑光伏板在15度到60度的倾角范围内任意位置锁止，无需额外配置倾角调节撑杆，操作人员可根据当地的太阳高度角快速调整到最佳受光角度，提升单位面积的发电效率。

　　结构受力层面，主梁采用加厚矩形钢管，两侧展开的支架副梁采用变截面设计，靠近主梁的位置截面尺寸更大，向外侧延伸时逐步减小截面，在保证整体结构抗风载能力的前提下尽可能降低自重，经结构校核，在展开状态下可抵御8级大风的正面载荷，不会出现支架变形或光伏板倾覆的问题。底盘上预留了储能电池与控制模块的安装位，可直接将MPPT控制器、储能电池组固定在底盘中部的空腔内，所有接线端子均采用快插式防水接头，现场展开后只需将光伏板组的输出接头与控制器对接即可完成整套系统的搭建，无需专业电工进行接线操作，整套系统从收拢状态到完全展开接入供电的时间可控制在15分钟以内，大幅提升野外部署的效率。

　　考虑到户外使用的复杂工况，所有金属结构件表面均做了喷塑防腐处理，可适应高湿度、高盐雾的沿海或高海拔区域使用场景，铰接轴采用不锈钢材质，避免长期户外使用出现锈蚀卡滞的问题。支撑支腿采用梯形螺纹传动，调节过程顺滑无卡顿，支腿上设置刻度标识，调整水平度时可直接参照刻度快速调整四个支腿的伸出长度，无需额外携带水平测量工具。收拢状态下所有光伏板的受光面均朝向内侧，可避免转场过程中飞石、树枝对光伏板玻璃表面造成划伤，同时外层的支架框架可形成防护结构，即使发生轻微的剐蹭也不会直接损伤光伏板本体。
