家庭模拟驾驶舱用襟翼操纵控制杆

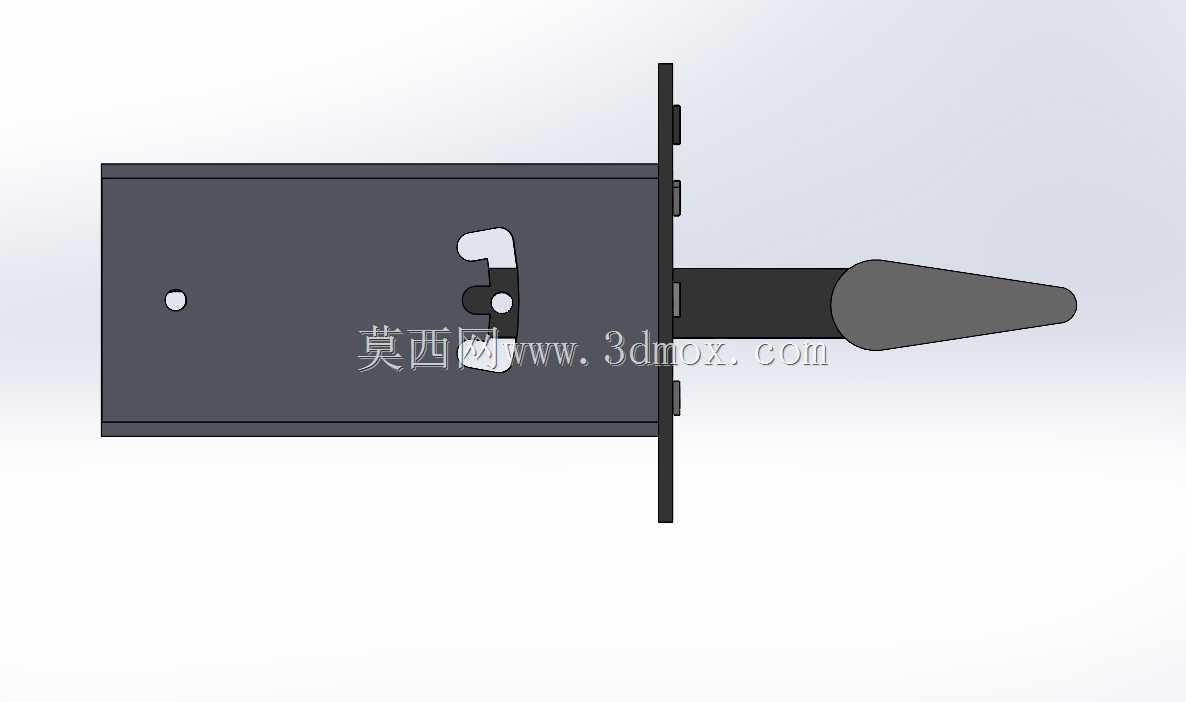

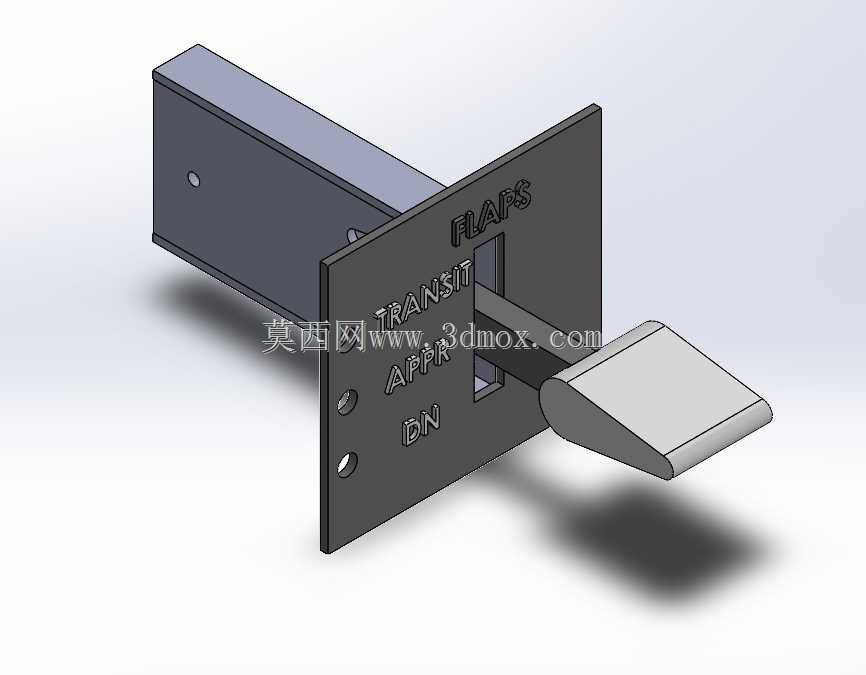

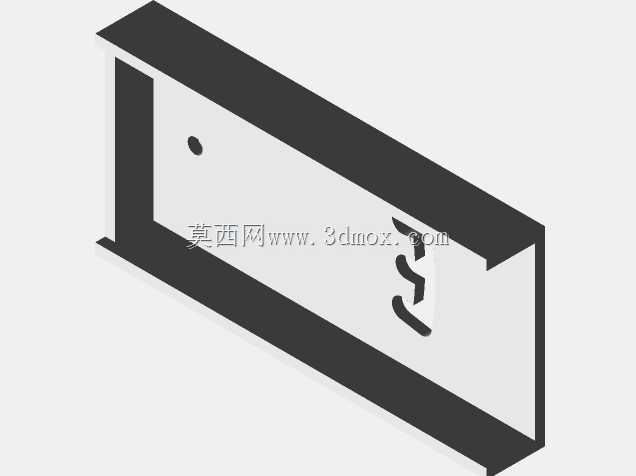

　　在民用飞行模拟外设的设计领域，还原真实机型的操纵手感与档位逻辑，是提升家庭模拟驾驶舱沉浸感的核心要点，襟翼作为飞机起降阶段调整升阻比的关键操纵面，对应的操纵杆需要具备清晰的档位反馈、明确的位置指示以及可靠的信号输出能力，才能匹配专业飞行模拟软件的交互需求。这款襟翼操纵杆的整体结构分为安装基座、滑动拨杆、脚踏触发端三个核心部分，安装基座为平板式结构，预留了三个沉头安装孔，可直接通过标准紧固件固定在模拟驾驶舱的侧方台架或中央操纵台预留位，安装面的平面度公差控制在0.2mm以内，避免安装后出现卡滞问题，基座整体外轮廓尺寸适配常规桌面级模拟驾驶舱的安装空间，不会与油门杆、操纵杆等其他外设产生运动干涉。滑动拨杆与基座之间采用滑槽配合结构，

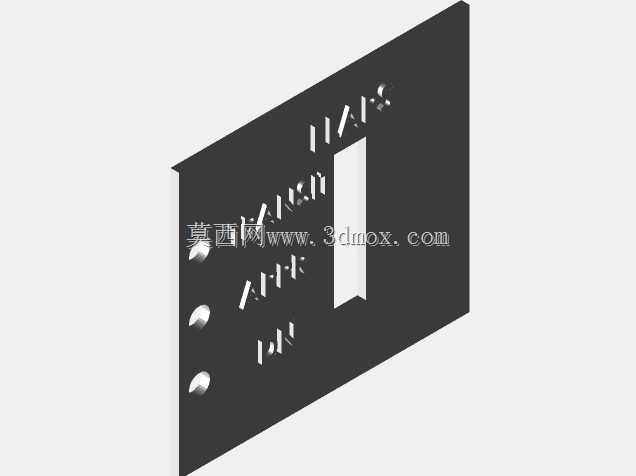

　　设置了三个明确的锁定档位，分别对应真实飞机襟翼的收起、进近、全开三个工作位置，档位锁定通过内置的弹簧顶珠结构实现，拨杆滑动到对应档位时，顶珠卡入基座上的定位凹坑，产生清晰的段落反馈，操作者无需目视观察即可通过手感确认档位是否到位，还原真实机型的操纵阻尼与反馈力度。基座表面加工有凸起的档位标识字符，分别对应三个档位的功能标注，字符凸起高度0.5mm，既可以通过触摸识别档位，也具备更强的耐磨性能，避免长期使用后标识磨损模糊；每个档位位置预留了LED安装孔位，可接入对应档位的指示电路，当前所处档位的LED点亮，提供直观的视觉位置反馈，方便操作者在模拟飞行过程中快速确认襟翼状态。拨杆的外伸端连接有脚踏式触发踏板，踏板表面做了圆弧过渡处理，

　　贴合脚掌踩踏的接触角度，踏板与拨杆之间通过刚性连接结构传递操纵力，操作者既可以用手拨动拨杆切换档位，也可以通过踩踏踏板完成襟翼操作，适配不同的操纵习惯。整个操纵机构的所有零件均适配桌面级3D打印的加工工艺，零件之间的连接采用2#4规格的机器螺钉完成装配，内置的复位与定位弹簧选用通用标准件，无需定制特殊规格的紧固件或弹性元件，普通爱好者即可自行完成打印、组装与调试。档位信号的输出采用接触式电路触发结构，每个棘爪位置都连接有金属导体，通过杠杆、弹簧与支点螺钉构成独立的触发回路，当拨杆移动到对应档位时，该档位的导体接触导通，向模拟控制板输出对应的电平信号，计算机通过识别导通的回路即可判断当前襟翼所处的位置，无需额外加装位置传感器，

　　电路结构简单可靠，故障率低，信号识别延迟控制在模拟系统可接受的范围内，不会出现操纵与画面反馈不同步的问题。整个机构的运动行程经过反复校核，拨杆在两个档位之间的滑动距离适配真实机型的操纵行程范围，既不会因为行程过短导致误触发，也不会因为行程过长增加不必要的操纵幅度，滑槽内部预留了0.3mm的配合间隙，长期使用不会出现磨损松旷的问题，弹簧的预紧力经过多轮调试，既保证档位锁定的可靠性，不会因为飞行模拟过程中的震动出现跳档问题，也不会因为操纵力过大影响操作手感。安装基座的背部预留了走线槽，指示电路与信号电路的导线可以通过走线槽规整布置，避免导线外露影响整体外观，也防止操纵过程中导线被运动部件拉扯导致断路。
