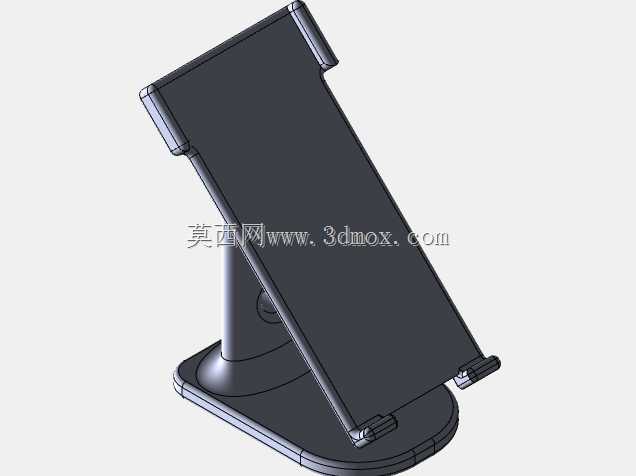

可调节式曲面屏手机桌面支撑支架

　　这款桌面手机支撑结构，主要面向日常桌面办公、居家观影、视频通话、直播录屏等场景使用，适配带曲面侧边的大屏智能手机，解决了普通平板式支架容易挤压曲面屏边缘、导致误触甚至刮花屏幕涂层的实际问题。从结构设计逻辑来看，整体采用分体式组合结构，分为底座、支撑立柱、承托背板、上下限位卡爪四个核心部分，所有部件的连接位置都做了圆角过渡处理，没有尖锐棱角，避免取放手机时划伤设备外壳或者使用者手部。底座采用椭圆形宽幅设计，整体配重偏向底部，接触桌面的面预留了粘贴防滑胶垫的凹槽，实际使用时即使将手机调整到最大倾斜角度，整体重心也落在底座支撑范围内，不会出现前倾翻倒的情况，底座的边缘厚度控制在5mm以内，不会占用过多桌面空间，摆放时不会和键盘、

　　鼠标等桌面外设产生位置干涉。支撑立柱和底座之间采用过盈配合加定位凸台的连接方式，不需要额外紧固件即可完成装配，立柱和承托背板的连接位置设置了阻尼转轴结构，转轴的阻尼力矩经过匹配调校，既可以让承托背板在0到75度的倾斜范围内任意角度悬停，又不会因为阻尼过小导致承托板自行下坠，调整角度时只需要单手握持手机即可推动背板调整，不需要额外操作锁止结构，使用过程足够便捷。承托背板采用大面积平板式设计，和手机背面接触的区域预留了1.2mm的凹陷空间，用来粘贴绒面防滑垫，既可以增大和手机后盖之间的摩擦力，避免手机滑落，又能防止硬质塑料背板刮花手机的玻璃或者素皮后盖。上下两端的限位卡爪采用内勾式设计，上卡爪做了15度的外翻导向角，

　　取放手机时不需要刻意对准，顺着导向角即可将手机推入卡合位置，卡爪的接触位置做了2mm厚度的软胶包覆设计，和手机接触时不会压伤曲面屏的边缘显示区域，卡爪的内勾深度控制在8mm，即使是带厚度2mm以内保护壳的手机，也可以顺利卡入固定，不会出现卡合过松容易脱落的问题。下卡爪的位置预留了宽度12mm的充电走线缺口，手机放置在支架上时，充电线可以直接从缺口位置穿过连接手机充电口，不需要将手机从支架上取下，也不会因为充电线的顶推导致手机被顶起滑落。整体结构的所有壁厚都控制在2.5mm到3mm之间，采用常规注塑工艺即可生产，不需要特殊的抽芯或者斜顶结构，模具结构简单，量产时的良率可以控制在较高水平。从安装边界来看，

　　整体组装完成后的最大外轮廓尺寸控制在高度160mm、宽度100mm、底座深度110mm以内，摆放时只需要占用桌面很小的区域，不管是办公桌的工位角落，还是床头柜、餐桌边的小区域都可以放置。在实际使用场景中，除了日常放置手机之外，调整到低角度时可以作为手机横屏观影的支撑，调整到高角度时可以适配视频通话、线上会议的拍摄角度，卡爪的开合行程可以覆盖6英寸到6.8英寸之间的主流大屏手机，对于侧边曲面的机型做了专门的避让设计，卡爪不会压到曲面屏的显示区域，避免普通支架压到曲面屏边缘导致的误触、屏幕水印等问题。结构上没有设置多余的功能部件，所有结构都围绕稳定支撑、便捷调整、保护设备三个核心需求设计，没有冗余的装饰性结构，整体可靠性更高，长期使用时不会因为多余部件的损坏导致整体失效。
