ESP程序调试下载器外壳结构设计

　　这款调试下载设备的外壳结构，主要面向嵌入式开发场景下的ESP系列模组程序烧录、在线调试作业使用，日常在单片机开发实验室、电子创客工作台、小批量电子试制产线中都能适配使用，核心作用是为内部的调试电路、接口元件提供物理防护，同时规整设备握持手感与接线对位精度，避免裸板使用时出现的引脚误碰短路、接口受力松脱、元件积灰损坏等常见问题。

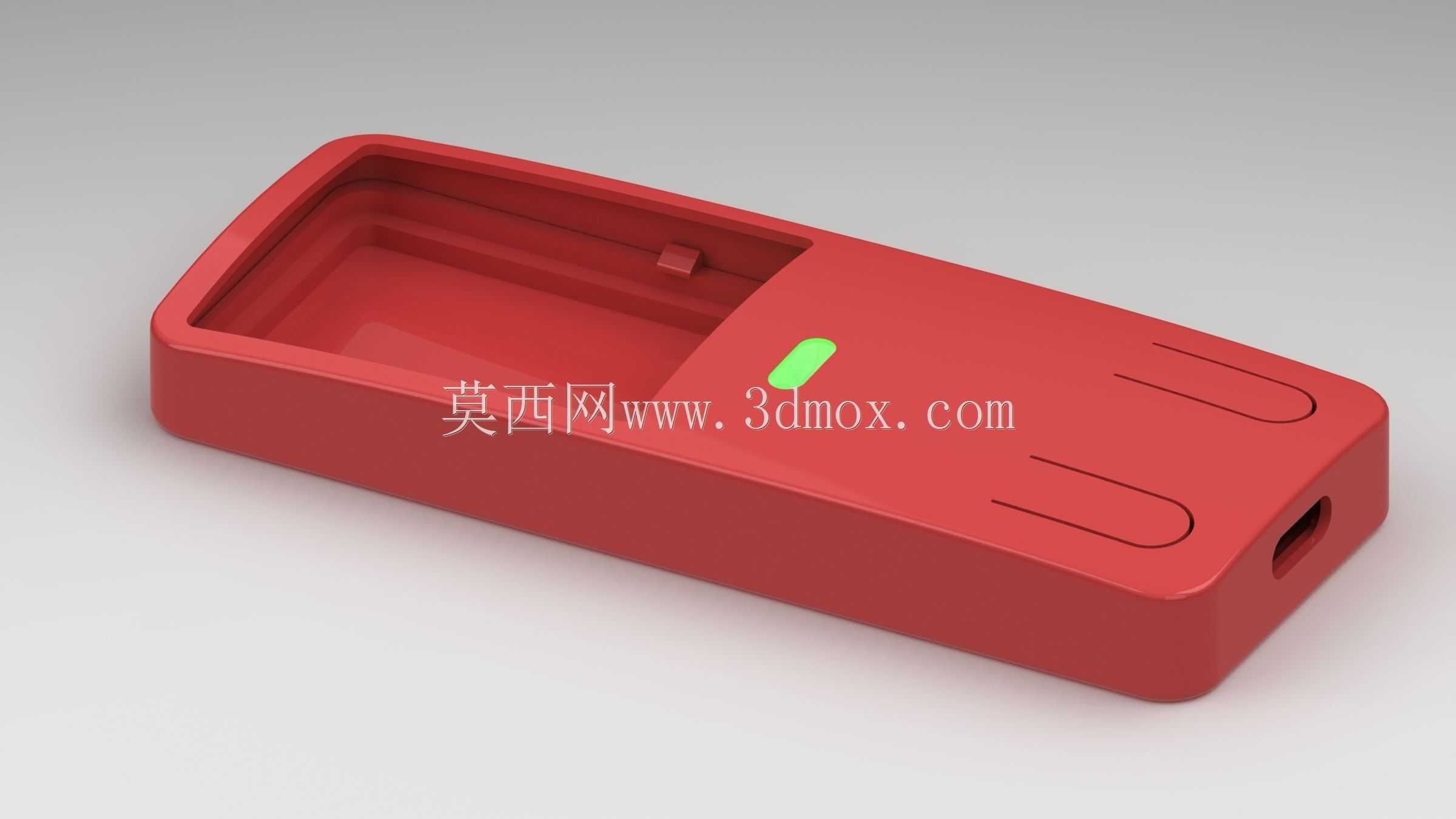

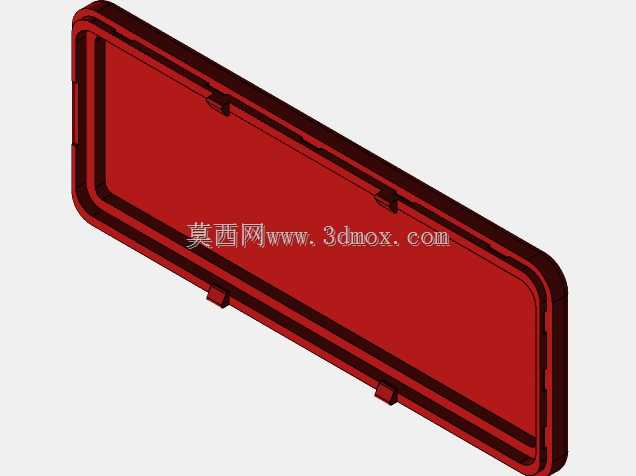

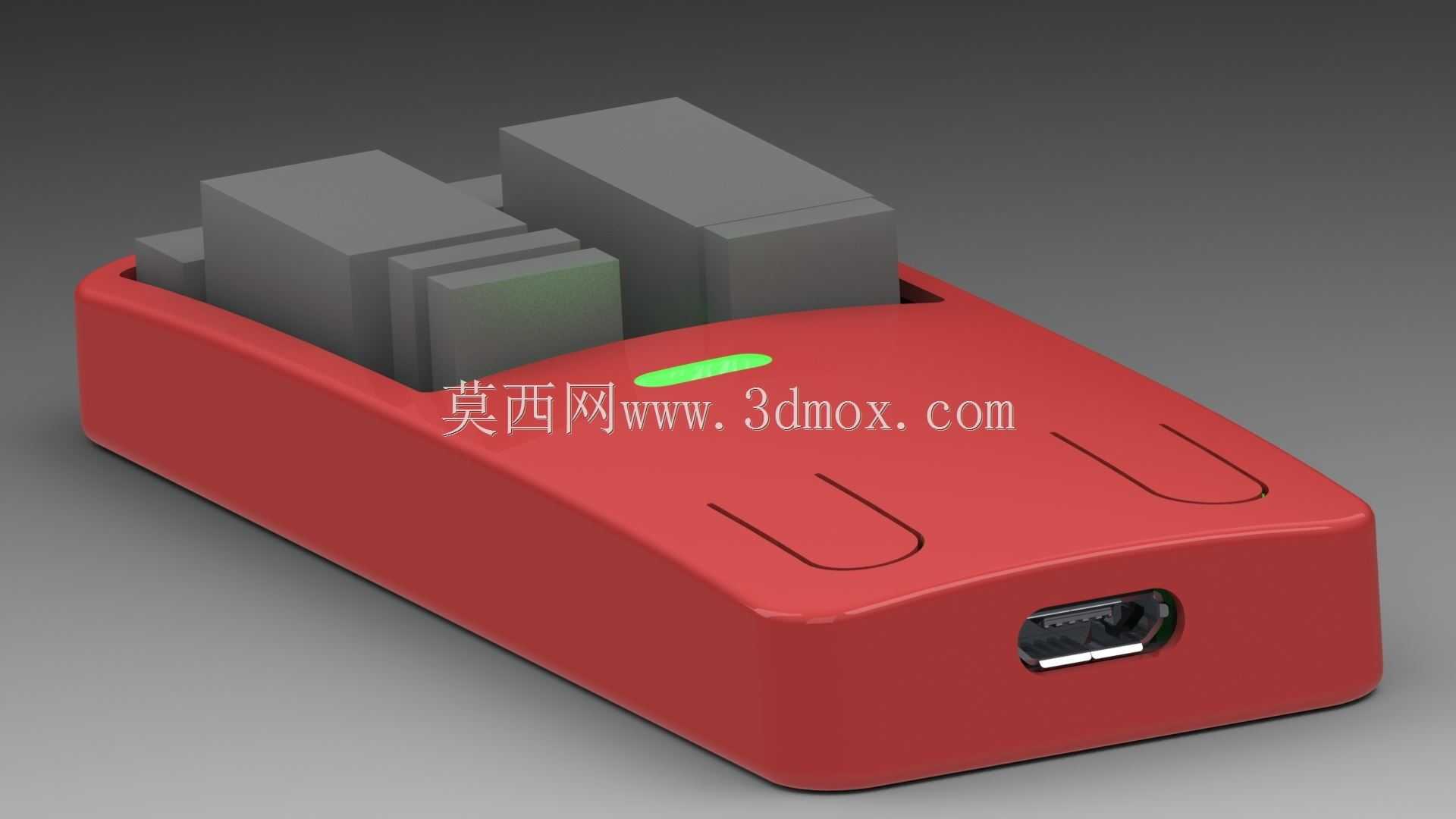

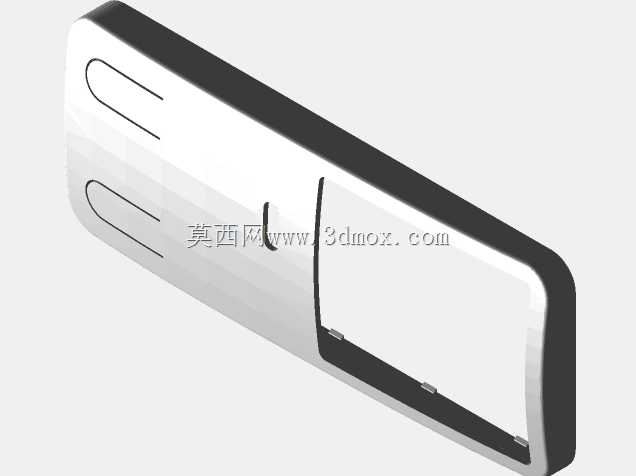

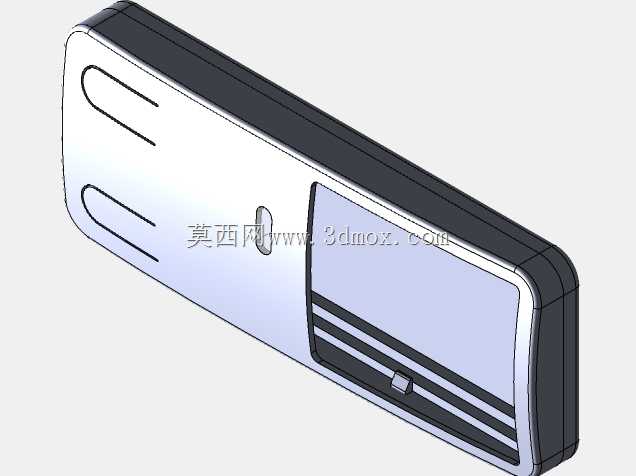

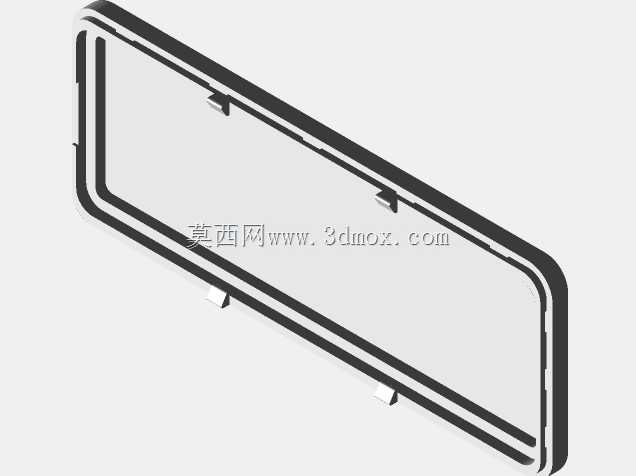

　　从结构设计逻辑来看，外壳采用上下扣合的分体式结构，没有额外设计外露的固定螺丝，扣合位隐藏在壳体侧边的内卡槽中，装配时对准卡位按压即可完成闭合，后期需要拆解维护内部电路时，用薄撬片沿侧边缝隙即可分离壳体，不会在外观面留下撬痕影响整洁度。壳体正面预留了长圆形的内凹防滑槽，单手握持设备进行插拔接线操作时，手指刚好能卡入槽位，增加接触摩擦力，即使手上有少量焊锡残留的污渍也不容易打滑脱手。壳体前端居中位置预留了标准USB Type-C接口的开口，开口边缘做了0.2mm的内倒角处理，数据线插头插入时不会被壳体边缘剐蹭，接口开口的尺寸公差控制在±0.1mm范围内，既能保证插头顺利插入，又不会出现间隙过大导致插头晃动的问题，长期插拔也不会因为对位偏差磨损接口引脚。

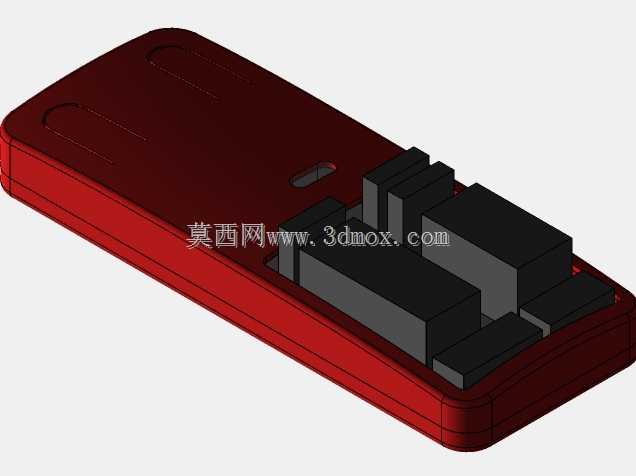

　　壳体顶面的元件避让位完全匹配内部调试板上的排针、接口元件高度，每个元件对应的避让槽都做了独立的高度适配，较高的排针座对应更深的避让槽，较矮的贴片元件对应浅槽，不会出现壳体压合后挤压元件引脚导致短路的问题。顶面靠近前端的位置预留了椭圆形的LED透光窗口，窗口位置比壳体表面低0.3mm，内部可以粘贴半透明的柔光片，让工作状态指示灯的光线均匀透出，不会出现刺眼的直射光斑，用户在距离设备半米的位置就能清晰识别设备的通电、通讯、烧录状态，不需要凑近查看指示灯亮灭。

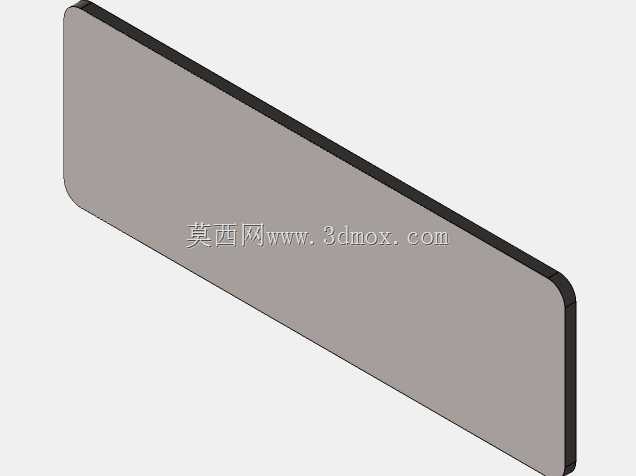

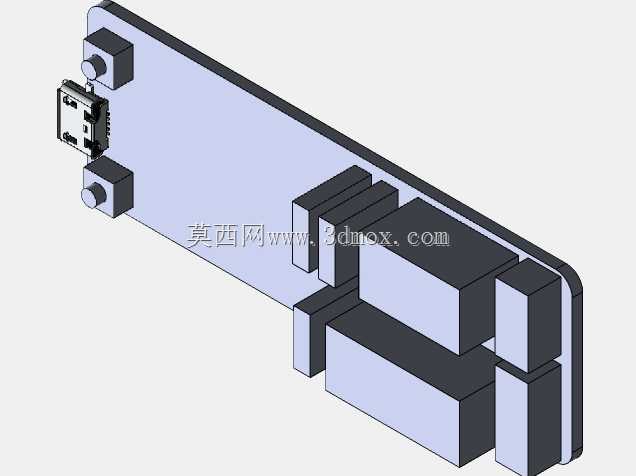

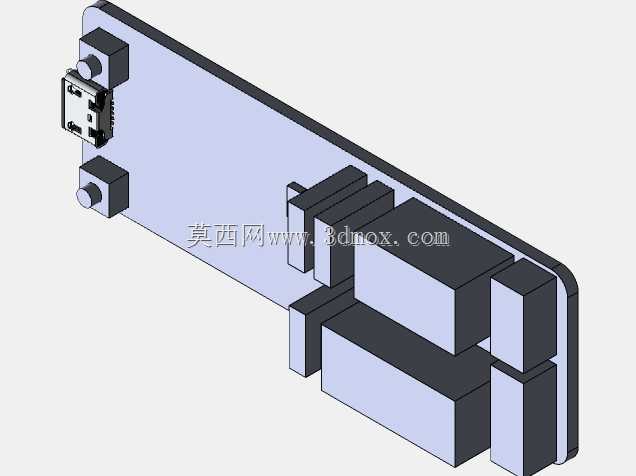

　　在安装边界的适配设计上，壳体内部的定位柱位置完全匹配调试PCB板的安装孔位，PCB板放入下壳后，四个角的定位柱刚好卡入PCB的安装孔，不需要额外打胶固定就能限制PCB的前后左右位移，上壳扣合后，壳体内侧的压筋刚好抵在PCB板的非布线区域，将PCB牢牢压在定位柱上，即使设备从1米高度自由落体到木质工作台面，内部PCB也不会出现移位松脱的问题。壳体的边角全部做了R3的圆角过渡，没有尖锐的直角棱边，放在工具包中携带时不会刮伤包内的其他线材、电路板，日常手持操作时也不会硌手。壳体侧壁的厚度均匀控制在1.8mm，采用PLA材质打印时既能保证足够的结构强度，正常挤压不会出现壳体开裂的问题，又不会因为壁厚过大导致打印时间过长、材料浪费的问题，整体打印完成后的重量仅20g左右，搭配内部电路板总重量也不超过50g，放在口袋中携带几乎没有负重感。

　　针对实际使用中的细节优化，壳体在接口对应的内部位置做了加强筋设计，Type-C接口周围的壳壁加厚到2.5mm，长期插拔数据线时，接口周围的壳体不会因为受力出现开裂变形。顶面的元件避让槽边缘做了0.15mm的拔模斜度，打印完成后不需要额外打磨就能顺利脱模，槽位边缘没有多余的毛边，不会刮伤内部元件的绝缘层。LED透光窗口的内侧做了磨砂面处理，即使不额外粘贴柔光片，也能对指示灯的光线起到一定的柔化作用，避免光线直射晃眼。壳体底部做了四个微小的凸点脚垫，放在光滑的工作台面上时，四个凸点接触桌面，既可以增加摩擦力防止设备滑动，又能让壳体底部和桌面之间留出0.2mm的间隙，桌面如果有少量水渍、焊锡渣也不会直接粘在壳体底部，清理起来更加方便。
