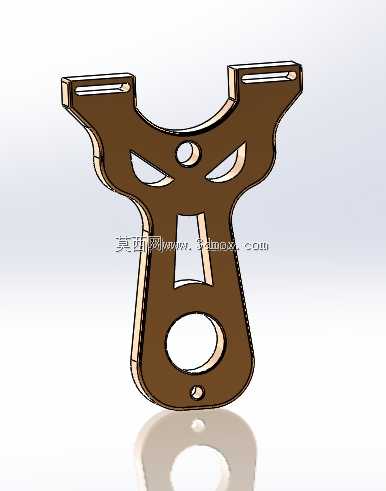

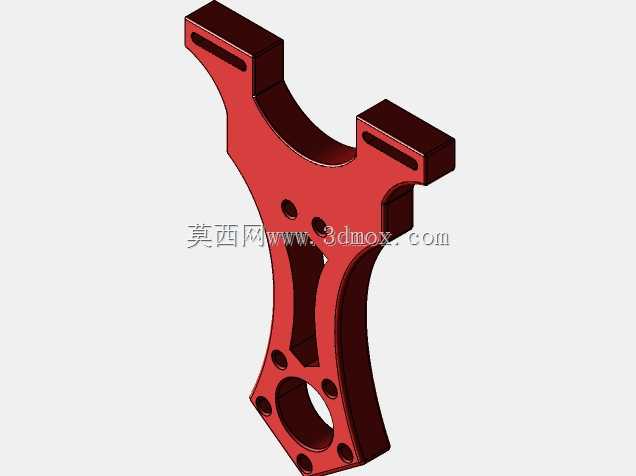

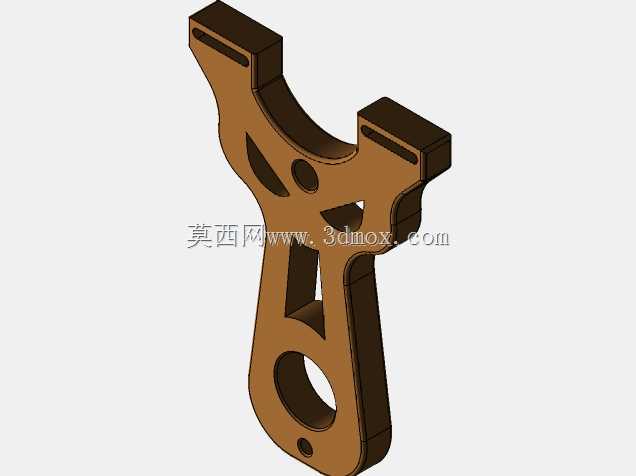

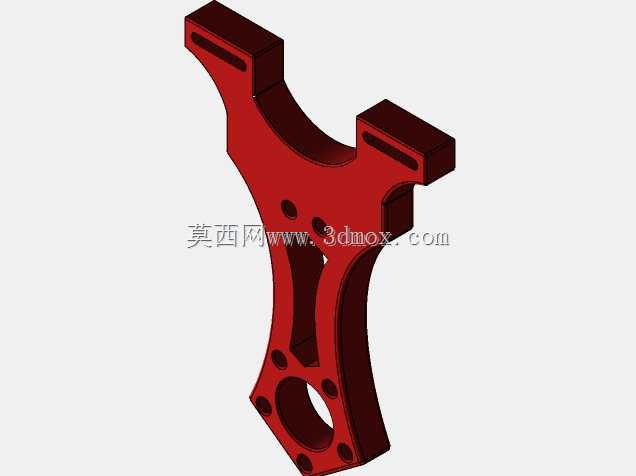

Y型金属弹弓主体结构三维数模

　　本次呈现的Y型金属结构件，是弹射类户外器材的核心承载主体，也就是常说的弹弓架体，在实际使用场景中承担着皮筋固定、受力传导、握持定位的核心作用，区别于传统木质、铸造一体的简易弹弓结构，该件采用板式镂空设计，整体通过整块板材线切割加工成型，没有额外的拼接焊缝，结构一致性更好，受力时不会出现拼接位应力集中断裂的问题。从实际使用场景来看，这类结构件主要适配户外休闲弹射活动、竞技弹射运动的使用需求，也可作为小型弹射工装的承载支架使用，架体上端两个对称伸出的支臂，端部开有长条形调节槽，用来固定皮筋组，长槽的设计可以根据使用者的拉距习惯、皮筋拉伸比灵活调整皮筋的固定位置，不需要额外打孔或者更换支架，适配不同拉力规格的扁皮、圆皮皮筋组，

　　调整范围可以覆盖常规20mm到50mm的皮筋固定宽度，满足不同使用场景下的弹射力度需求。架体中部的镂空设计并非单纯为了减重，首先是从受力传导的角度出发，Y型结构的受力集中点主要在上下两端的连接位置，中部挖去三角形的冗余材料之后，既可以降低整体重量，长时间握持不会出现压手的疲劳感，同时可以让应力沿着架体两侧的加强筋均匀传导，避免实心结构在受拉时出现中部应力堆积，导致架体变形的问题；中部镂空的位置也可以作为瞄准的参考基准，在快速瞄准的时候可以通过镂空边缘对齐目标，提升瞄准的一致性。架体下端的握持区域，设计了多组均匀分布的固定孔位，这些孔位一方面可以用来固定防滑贴片，比如木质、G10材质的握把贴片，通过螺丝穿过孔位锁紧，

　　提升握持时的摩擦力，避免出汗打滑；另一方面下端的大尺寸圆孔，既可以作为失手绳的穿挂孔，防止使用时架体脱手飞出，也可以作为安装腕托的连接位，适配大拉力皮筋组使用时，通过腕托分散拉力，降低手腕的负荷。从安装边界来看，该架体整体轮廓宽度在100mm左右，整体高度在120mm左右，板材厚度根据使用材质不同可以选择6mm到8mm的6061铝合金、TC4钛合金或者304不锈钢板材加工，所有孔位的直径统一为3mm，适配标准的M3固定螺丝，不需要特殊规格的紧固件，后期维护更换配件非常方便。支臂端部的长槽宽度为2mm，刚好可以穿过常规扁皮筋的固定塞，不需要额外打磨扩孔，安装皮筋的时候只需要将皮筋端部的固定塞卡入长槽即可，不需要绑线缠绕，

　　更换皮筋的时间可以缩短到十秒以内。设计过程中特意对架体的所有棱角做了R0.5的圆角处理，避免尖锐棱角在使用过程中划伤手部，同时也可以减少应力集中点，提升架体的抗疲劳强度，经过反复的受力仿真验证，当架体承受15kg的双侧拉力时，最大应力点出现在支臂与主体连接的转角位置，应力值远低于所选材料的屈服强度，正常使用情况下不会出现变形或者断裂的问题。架体底部的平面设计可以保证放置时的稳定性，不需要额外的支撑就可以平稳放在桌面上，日常收纳非常方便。和传统的铸造弹弓架相比，这种板式切割的结构加工精度更高，两个支臂的对称度可以控制在0.1mm以内，不会出现支臂一高一低导致皮筋拉力不对称、弹射弹道偏移的问题，对于竞技使用场景来说，对称度的提升可以有效提高射击的精准度，减少因为架体本身精度问题导致的弹道偏差。另外架体表面可以根据使用需求做阳极氧化、喷砂、抛光等不同的表面处理，既可以提升耐腐蚀性能，也可以满足不同使用者的外观需求。在实际装配过程中，不需要复杂的工装，只需要准备对应规格的内六角扳手就可以完成握把贴片、皮筋组的全部安装，普通使用者也可以自行完成组装和调整，不需要专业的机械装配知识。
