草药研磨用带交错齿槽圆盘磨具结构

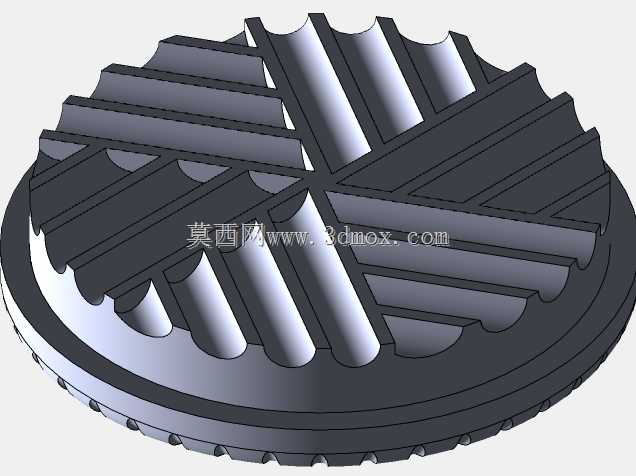

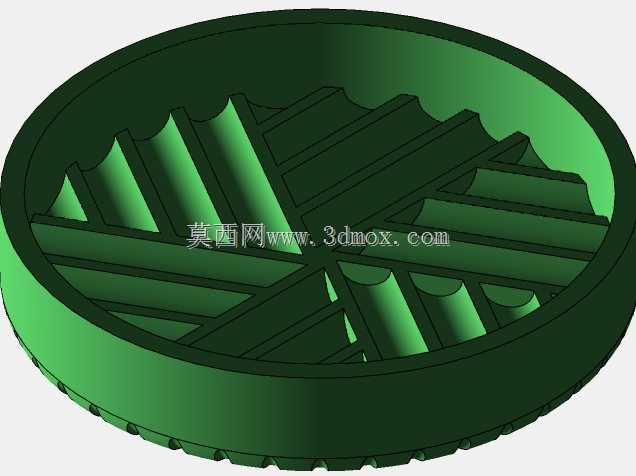

　　在小型饮片加工、家用草药处理场景中，这类圆盘形研磨构件是核心作业部件，区别于工业级大型粉碎设备的锤片、齿爪结构，该磨具针对纤维性、韧性较强的植物类原料设计，通过盘面交错排布的凸起棱条与凹槽结构，在相对转动过程中完成对物料的剪切、挤压、搓磨多重作用，避免传统磨具处理草药时出现的纤维缠绕、物料过度粉碎成泥的问题，能将干制草药研磨至均匀的粗颗粒或细粉状态，适配家用小型研磨设备、药房小批量加工器具的作业需求。从结构设计逻辑来看，磨盘整体采用圆盘式布局，外缘设置连续的环形围边，可在研磨作业时将物料约束在盘面作业区域内，防止转动过程中物料受离心力作用甩出作业区，减少原料损耗。盘面的齿槽采用交错式排布，并非平行或径向直槽设计，

　　相邻棱条之间形成连续的变向剪切间隙，当上下磨盘发生相对转动时，物料会在棱条的推送下逐步从外围向中心区域移动，过程中依次经过粗磨、细磨两个阶段：靠近外缘的棱条高度更高、间隙更大，先对大块干料进行初步破碎，将尺寸较大的根茎、叶片原料剪切成较小碎块；靠近中心区域的棱条高度更低、间隙更窄，对初步破碎的物料进行精细搓磨，最终得到符合粒度要求的成品。棱条的端面做了微小的圆弧过渡处理，并非尖锐直角，既可以避免研磨过程中棱条尖角崩损，也能防止过于锋利的刃口将植物纤维切断过碎，保留草药原料的有效成分不被过度破坏。磨盘外缘的围边外侧均匀分布有微小的定位凹点，这些凹点并非装饰结构，而是用于和设备的磨盘座进行卡接定位，

　　安装时将凹点对准磨盘座上的定位凸点即可完成周向固定，防止磨盘在作业过程中跟转打滑，同时这种定位结构无需额外的紧固件连接，拆装清洗时只需向上提起磨盘即可完成拆卸，能快速清理齿槽缝隙中残留的物料渣，避免不同原料研磨时出现交叉混杂。从安装边界来看，该磨盘为单圆盘结构，适配的设备腔体直径需略大于磨盘外径，预留0.2-0.5mm的径向间隙，既避免磨盘转动时与腔体内壁发生刮擦，也不会因间隙过大导致物料卡入缝隙；磨盘的厚度方向需预留足够的轴向压紧空间，安装后上下磨盘的间隙可通过调节机构进行调整，以此控制最终研磨成品的粒度，间隙调小时成品粒度更细，间隙调大时成品颗粒更粗，可根据不同草药的加工需求灵活调整。在实际应用中，

　　这类磨具除了用于干制草药的研磨，也可适配小型五谷杂粮的粉碎作业，针对不同硬度的物料，齿槽的角度、棱条的高度可做对应调整：处理硬度较高的籽类原料时，可适当提高棱条的硬度、减小棱条间隙；处理韧性较强的根茎类原料时，可适当加大棱条的剪切角度，提升剪切效率。建模过程中需重点关注齿槽的拔模角度，所有棱条与盘面的连接位置均设置微小的工艺圆角，既方便后续模具开模生产，也能减少应力集中点，避免磨盘在长期承受挤压力、剪切力的过程中出现棱条断裂的问题；盘面的平面度公差需控制在合理范围内，确保上下磨盘贴合时间隙均匀，不会出现局部研磨过度、局部研磨不到位的情况。
