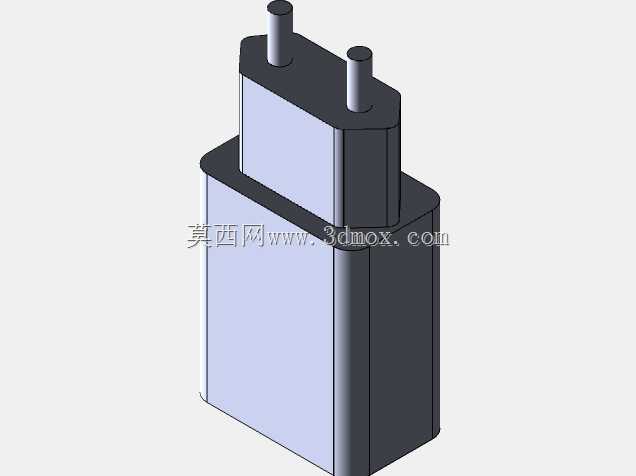

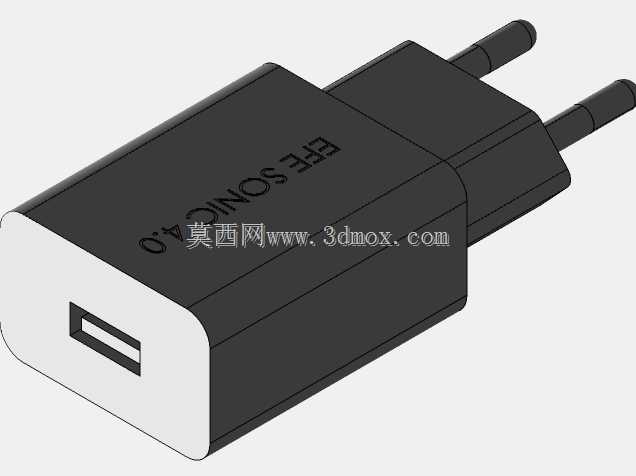

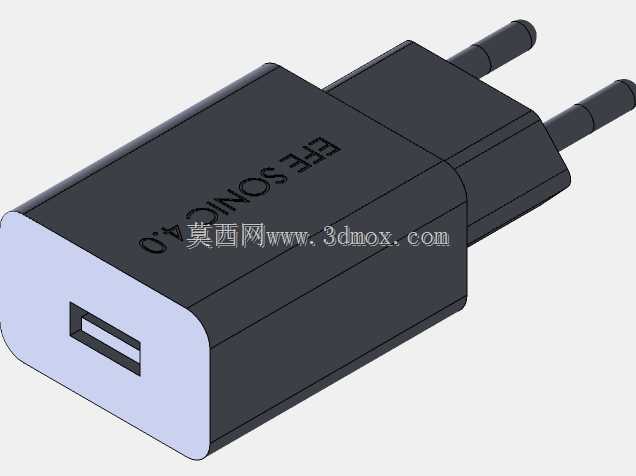

便携式快充USB充电接口结构设计

　　日常做消费电子周边结构设计时，这类USB充电接口的三维结构是绕不开的基础模块，不管是桌面排插拓展、工业设备外接供电端口、便携储能面板接口，还是公共区域充电设施的内嵌模块，都要基于这类基础结构做适配调整。先从实际应用场景说，这类充电结构最常出现在三类场景里：第一类是民用消费场景，比如桌面多口充电器、墙面嵌入式充电面板、充电宝输出端口，要兼顾插拔手感和长期使用的耐磨度；第二类是工业设备场景，比如机床操作面板的外接调试供电口、自动化设备的手持终端充电座、仓储物流的扫码枪固定充电位，这类场景要考虑防误插、抗轻微磕碰，还有车间粉尘环境下的接触可靠性；第三类是公共设施场景，比如高铁站、商场的共享充电座，户外充电桩的低压输出口，这类场景还要考虑耐候性，避免频繁插拔导致的弹片松弛。

　　从功能特性上看，这个结构核心要满足大电流快充的接触要求，弹片的接触压力要控制在合理区间，压力太小会导致接触电阻过大，大电流充电时发热严重，甚至出现接触不良断充的问题；压力太大又会提升插拔力，用户使用手感差，长期插拔还会加速USB公头端的磨损。设计时首先要确定内部导电弹片的折弯角度，一般接触段的预压行程要留0.3-0.5mm，保证公头插入后弹片有足够的正压力，同时弹片的根部要做圆角过渡，避免反复插拔产生应力集中导致金属疲劳断裂。绝缘基座的材质一般选阻燃PC或者ABS+PC合金，要满足UL94-V0的阻燃等级，毕竟充电过程中如果出现异常发热，绝缘件不能出现熔融滴落的情况。

　　外形尺寸和安装边界是结构设计里最容易出问题的部分，标准USB-A接口的外露端尺寸要严格符合通用规范，公头插入的导向口要做15度左右的导入倒角，避免用户插反或者对位不准时刮伤公头外壳。安装固定的卡扣位置要和面板的开孔尺寸匹配，一般面板开孔的公差要控制在±0.1mm，卡扣的倒扣量留0.2-0.3mm，既能保证安装后不松动，又不会因为倒扣量太大导致装配时压坏绝缘基座。如果是用在带外壳的充电器产品里，接口的焊接脚要和PCB板的焊盘位置完全对齐，焊盘的尺寸要比引脚宽0.2mm，方便波峰焊或者手工焊接时上锡，同时要在引脚周围预留0.8mm以上的电气间隙，避免高压侧和低压信号侧出现爬电距离不足的问题。

　　设计思路上，不能只照搬标准接口的尺寸，要结合实际使用场景做细节优化，比如如果是用在工业设备上的接口，可以在接口外围增加一圈0.5mm高的防护凸台，避免设备搬运时硬物直接撞击接口导致变形；如果是用在户外场景，还要在接口和面板的装配缝隙处增加防水硅胶圈，满足IP54以上的防护等级，防止雨水或者凝露进入设备内部造成短路。另外，内部的导电端子要做镀金处理，镀层厚度一般选1-3μm，提升抗氧化能力，尤其是在潮湿或者有腐蚀性气体的车间环境里，镀金层能有效降低长期使用后的接触电阻上升问题。还要考虑插拔寿命，一般民用级产品要求插拔次数不低于5000次，工业级产品要做到10000次以上，这就要求弹片的材质选用铍铜或者高弹性磷铜，热处理后的硬度要达到HV350-400，保证反复插拔后弹片的形变能快速恢复，不会出现松弛导致接触不良。

　　实际建模过程中，要把公头插入的全行程做干涉检查，模拟公头从导入到完全插合的整个过程，检查弹片的形变范围是否在材料的弹性极限内，有没有出现结构件之间的硬干涉。还要做热仿真模拟，在最大充电电流下，端子的温升不能超过30K，避免高温导致绝缘件变形，或者影响周围电子元器件的使用寿命。另外，接口的金属外壳要预留接地引脚，和设备的接地端可靠连接，既能起到屏蔽电磁干扰的作用，避免充电时影响设备的信号传输，又能在出现绝缘击穿故障时，把漏电流导向接地端，保障使用安全。很多新手做这类结构设计时，容易只盯着标准尺寸抄数，忽略实际装配和使用中的细节问题，比如卡扣的强度不够，装配后容易松脱；弹片的预压量设计不合理，要么插拔太松要么太紧；焊盘位置和引脚不对齐，生产时焊接困难，这些问题都要在三维建模阶段通过公差分析、运动仿真提前规避，避免开模后再改模造成成本浪费。
