158x92规格嵌入式塑料电子设备防护外壳

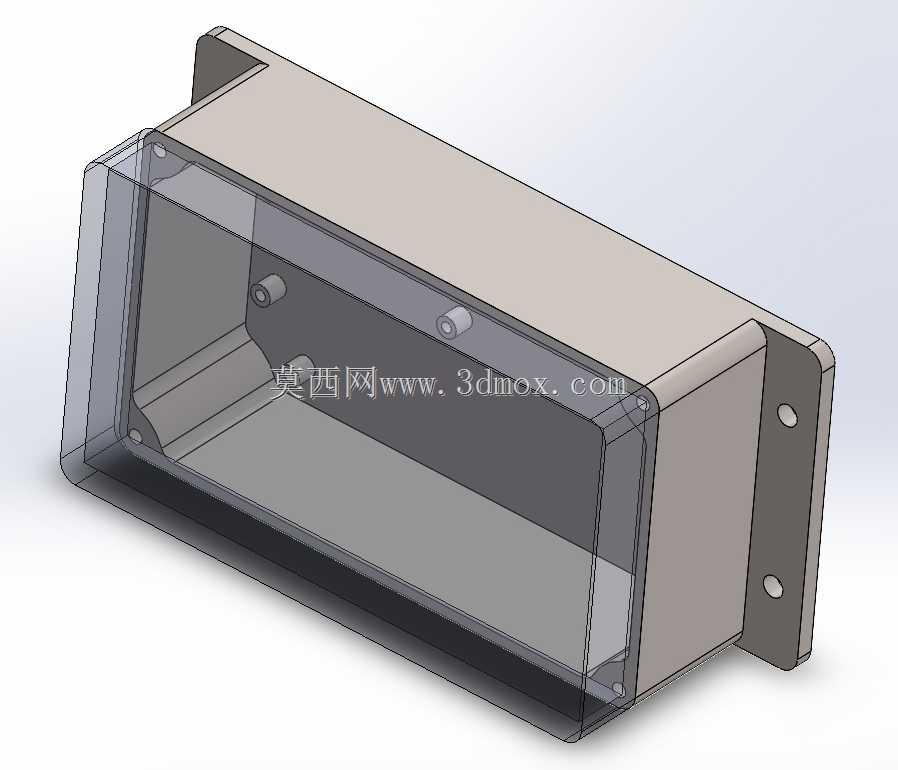

　　做小型电控模块、嵌入式采集终端的结构设计时，外壳选型永远是绕不开的环节，这款158x92尺寸的塑料外壳，刚好适配多数工业现场分布式采集节点、小型信号转换模块的安装需求。从实际应用场景来看，这类壳体常被用在生产线旁的信号中继工位、设备侧的小型控制单元安装位，或是实验室测试台架上的临时模块封装，半透明上盖的设计不用拆开壳体就能直观观察内部指示灯状态，日常巡检时不用拆卸紧固件就能快速判断模块运行情况，能减少不少现场维护的工作量。

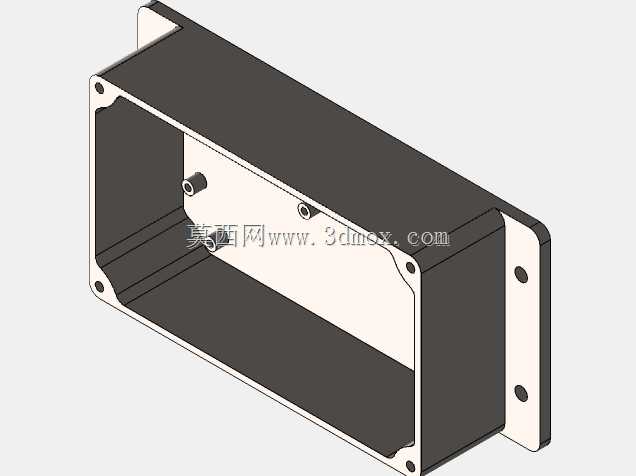

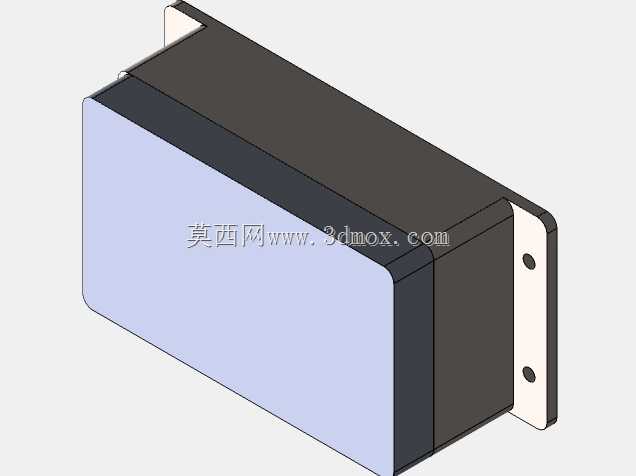

　　从结构设计思路上看，这款壳体采用上下扣合加侧边法兰安装的结构，主体腔体做了等壁厚设计，适配注塑成型的工艺要求，壁厚均匀能避免注塑过程中出现缩痕、填充不均的问题，适合批量开模生产。内部预留的螺柱位置是按照常规PCB板安装孔位规划的，不用额外做安装柱的二次加工，常规尺寸的控制板直接用自攻螺丝就能固定，腔体内部的净空高度足够容纳常规接线端子、小型继电器或是排针排母的插接空间，不会出现元器件顶到上盖的问题。侧边的安装法兰做了加厚处理，两个安装孔位的间距经过匹配，能直接固定在设备侧壁、电控箱预留安装位或是标准DIN导轨转接板上，安装时法兰和腔体主体的过渡位置做了加强筋，避免长期受震动出现安装位断裂的情况。

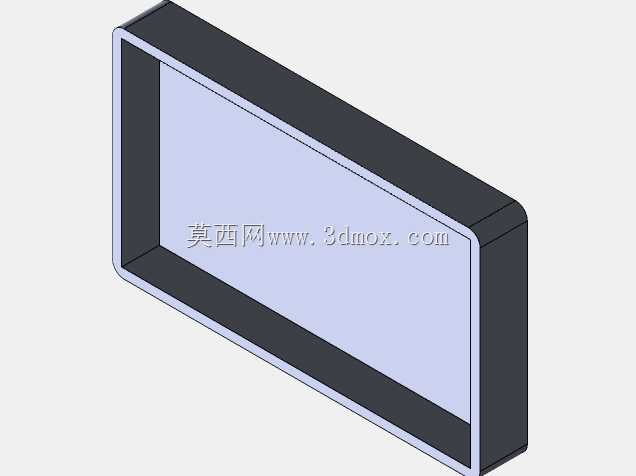

　　考虑到工业现场的使用环境，壳体的合缝位置做了止口设计，上下盖扣合后能形成简单的迷宫密封结构，阻挡日常的粉尘溅入，虽然达不到高等级防水要求，但应对普通车间的粉尘环境、偶尔的液体飞溅完全足够。半透明的上盖材质选用耐冲击的工程塑料，不会因为日常的轻微磕碰出现碎裂，同时材质本身有一定的耐候性，在-10到60摄氏度的常规工业环境下不会出现脆化变形的问题。腔体内部的边角都做了圆角过渡，没有尖锐的直角，一方面是注塑工艺的脱模需求，另一方面也能避免安装PCB板时划伤线路板的阻焊层，或是刮伤安装人员的手部。

　　从安装边界尺寸来看，158mm的长度、92mm的宽度属于紧凑型的外壳规格，不会占用过多的安装空间，法兰伸出的长度刚好让安装螺丝的位置避开腔体内部的元器件，打螺丝固定的时候不会碰到内部的线路板。壳体的深度设计也兼顾了元器件容纳和安装空间的平衡，既不会因为壳体过浅放不下常规接线端子，也不会因为壳体过深导致安装后突出安装面太多，影响设备整体的外观规整度。两端的开口位置预留了防水接头的安装位，需要外接线缆的时候可以直接在预留位开孔安装格兰头，不用额外测量开孔位置，能减少现场加工的工作量。

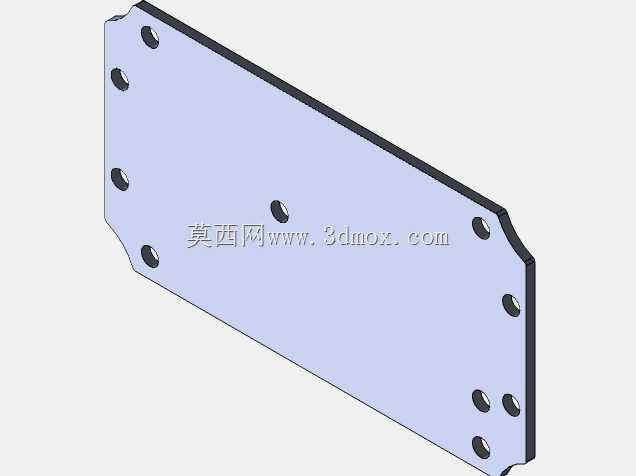

　　在实际做结构适配的时候，这款外壳的内部安装柱位置可以兼容多种常规布局的PCB板，不管是做开关量采集模块、小型信号放大器还是串口转换终端，都能直接适配，不用重新对外壳做大规模的修改。上下盖的固定螺丝隐藏在法兰内侧，安装后螺丝不会外露，整体外观更整洁，同时也能避免螺丝长期暴露在空气中出现锈蚀，影响后续的拆卸维护。壳体表面没有多余的装饰纹路，做丝印标识的时候有足够的平整区域，可以直接印刷端子定义、设备编号等信息，不用额外做标识牌的安装位。
