FSAE赛事用KTM390发动机进气弯管结构

　　这套进气结构是针对大学生方程式赛事搭载KTM390动力单元的赛车开发的专用进气组件，核心作用是在赛事规则限定的动力改装框架内，梳理进气气流路径，匹配节气门与气缸盖进气道的安装位置，同时兼顾赛车前部布局的空间避让需求。从实际赛事应用场景来看，FSAE赛车的动力舱布局极为紧凑，车架钢管、减震塔顶、冷却管路、线束走向都会挤压进气系统的布置空间，原厂KTM390的进气结构为街车定位设计，进气口朝向、管路曲率都无法适配赛车低趴的前部造型与中置节气门的布局要求，直接沿用原厂件会出现管路弯折过度、进气阻力陡增、与周边部件干涉的问题，因此需要重新设计专属的进气路径。

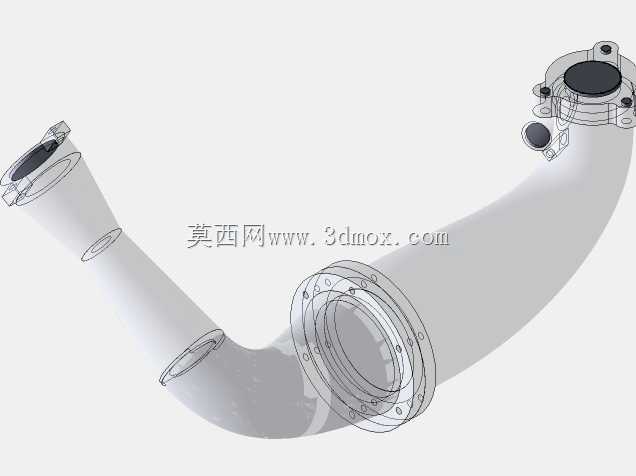

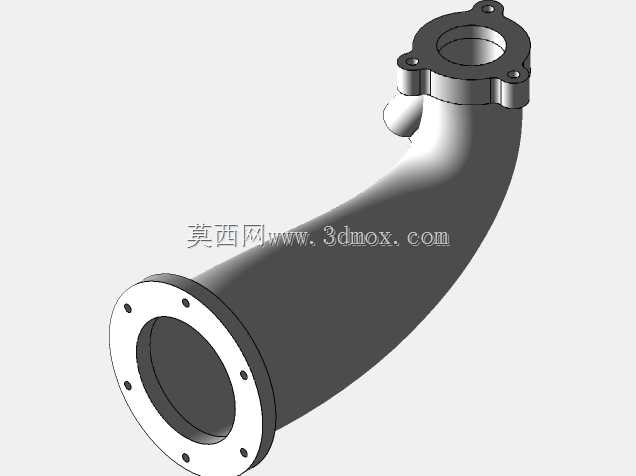

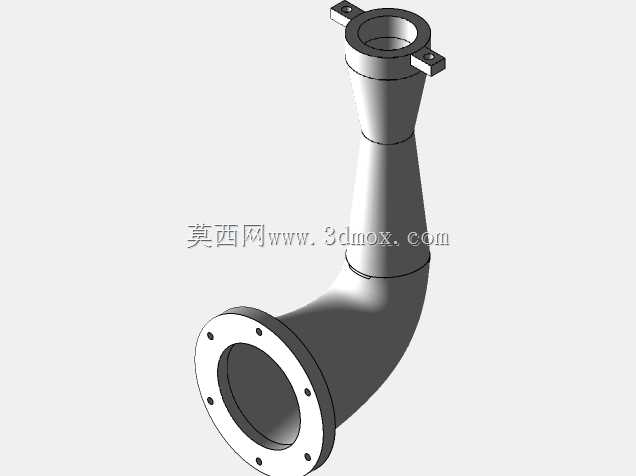

　　从功能特性上看，该进气组件采用大曲率渐变弯管结构，管路内壁全程做顺滑过渡处理，没有突兀的截面突变或直角转折，能够最大程度降低进气过程中的壁面摩擦损失与气流涡流扰动，保证高转速工况下的进气充量效率。管路两端分别设置带螺栓孔的安装法兰，一端对接气缸盖侧的进气接口，法兰面的螺栓孔位完全匹配KTM390缸盖进气侧的安装孔距，法兰厚度经过受力校核，能够承受进气负压与发动机运行带来的振动载荷，避免长期使用后出现密封面变形漏气的问题；另一端对接空气流量计与节气门体的安装座，安装座上预留了传感器安装位与固定凸台，能够直接适配原厂传感器的安装尺寸，无需额外制作转接支架。

　　设计过程中首先要锁定安装边界：首先是缸盖进气接口的坐标基准，需要以发动机安装吊耳的定位孔为基准，反推进气法兰的空间位置与安装角度，保证装配后法兰面与缸盖结合面完全贴合，密封间隙控制在0.1mm以内，避免出现漏气导致的空燃比失准问题。其次是管路的曲率设计，需要反复校核弯管的转弯半径，过小的转弯半径会导致气流在弯管外侧出现流速分层，内侧形成涡流区，直接降低进气效率，因此设计时将弯管的中心曲率半径控制在管路通径的2.5倍以上，同时沿着气流走向逐步调整管路截面的椭圆度，抵消弯管段带来的气流分布不均问题。另外还要考虑周边部件的避让：管路走向需要避开前减震的跳动行程范围，预留至少15mm的安全间隙，避免赛车在颠簸路面行驶、减震压缩到极限位置时碰擦进气管道；同时要与冷却系统的出水软管、制动总泵的安装支架保持足够距离，防止长期振动下出现管路磨损。

　　在安装固定结构上，除了两端的主安装法兰外，管身上还设置了两处辅助安装凸耳，凸耳上预留了螺栓过孔，可以通过橡胶减震衬套连接到车架的钢管支架上，分担进气组件的重量载荷，避免两端法兰长期承受悬臂重量出现疲劳开裂。管路上还预留了曲轴箱通风管的接嘴位置，接嘴的朝向与内径完全匹配赛车的曲轴箱通风管路走向，不需要额外弯折管路就能完成连接，减少通风管路的阻力。整个进气组件的壁厚设计兼顾了强度与轻量化要求，主体管壁厚度设置为2mm，法兰与安装凸耳位置做局部加厚处理，既能够满足赛事工况下的强度要求，又不会带来多余的重量负担，符合FSAE赛车轻量化的设计原则。从实际装配验证的角度来看，这套进气结构装车后能够完美适配动力舱的布局空间，没有出现任何干涉问题，进气流量测试数据显示，在发动机常用的高转速区间，进气阻力比采用通用硅胶弯管拼接的方案降低12%左右，能够有效提升动力响应速度。
