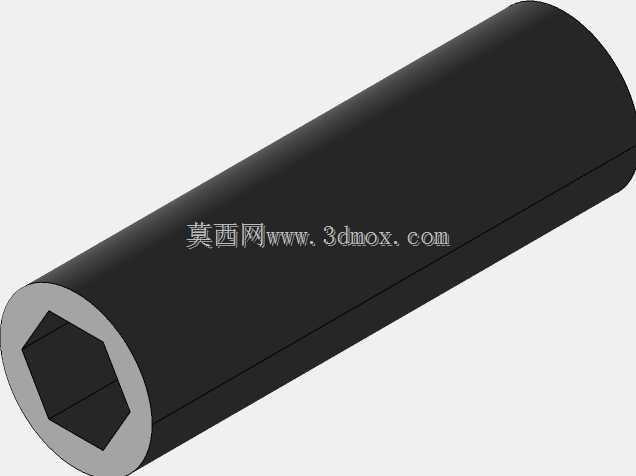

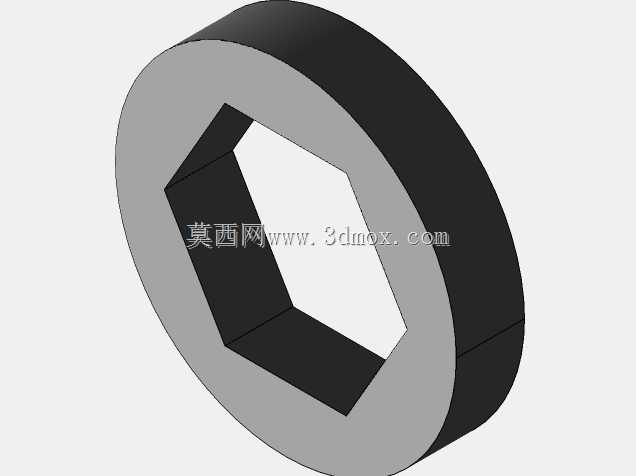

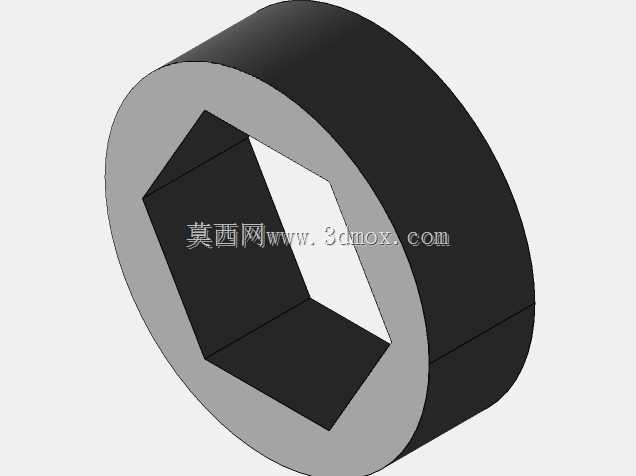

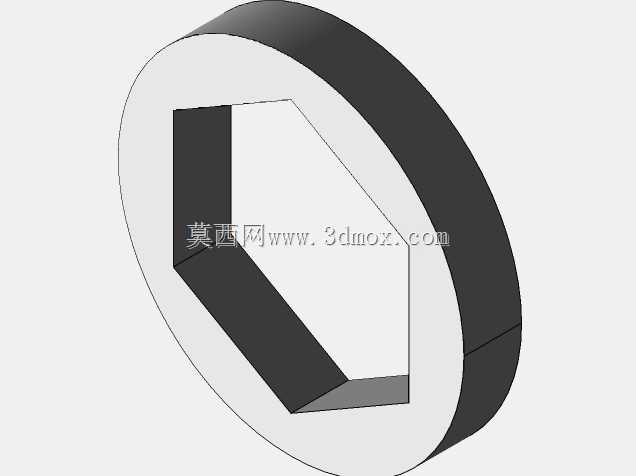

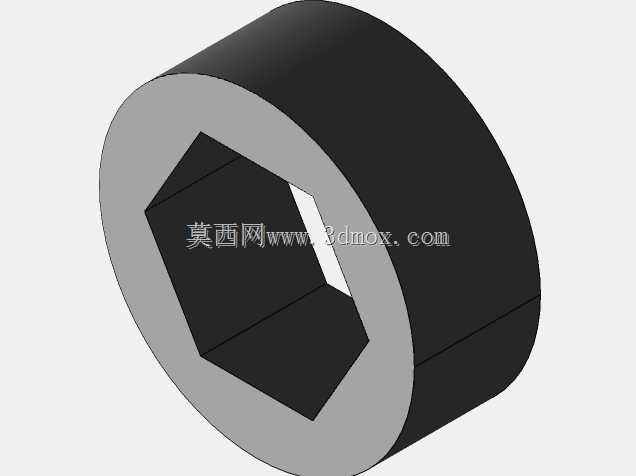

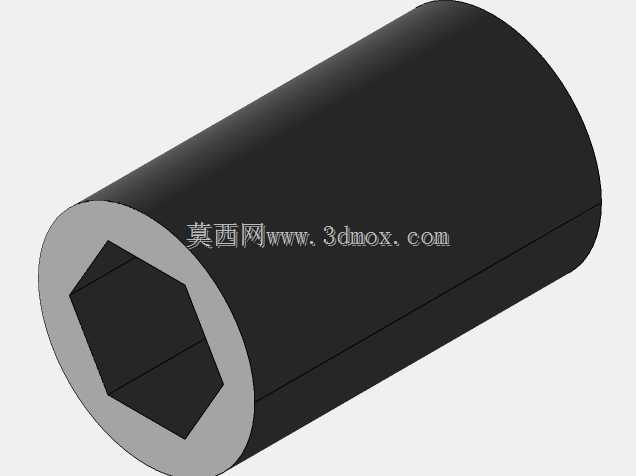

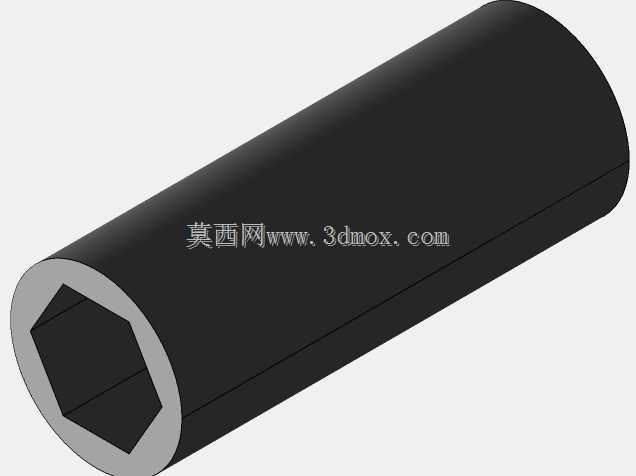

VEX机器人用内六角衬套结构件

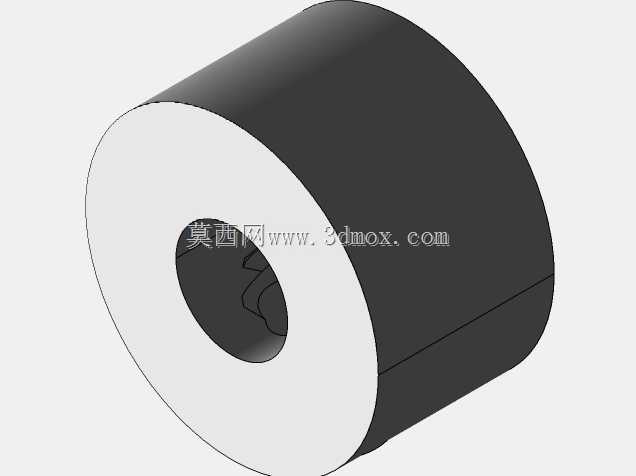

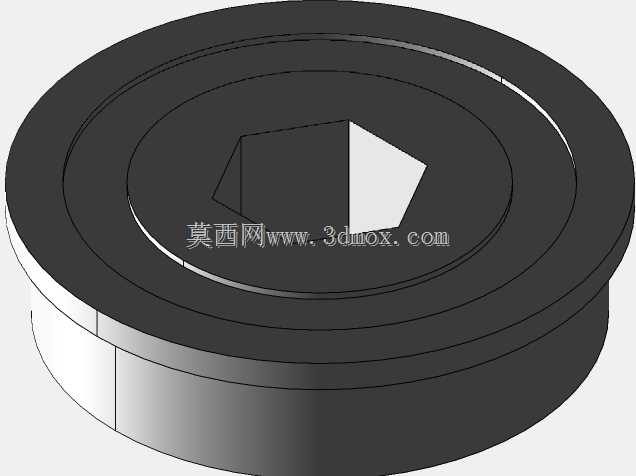

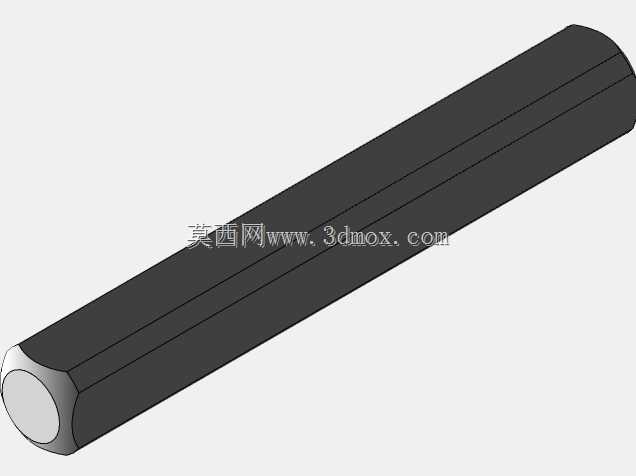

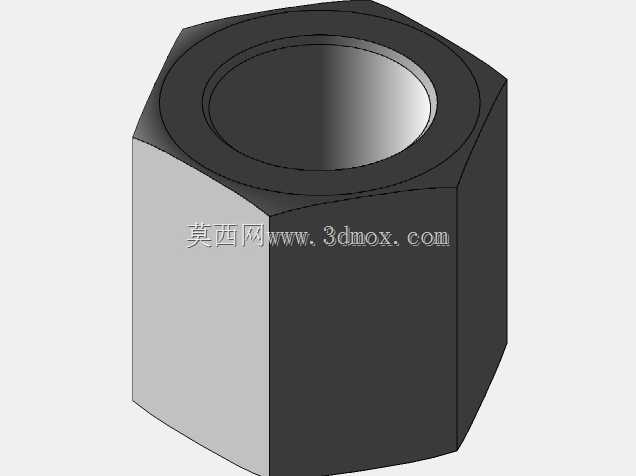

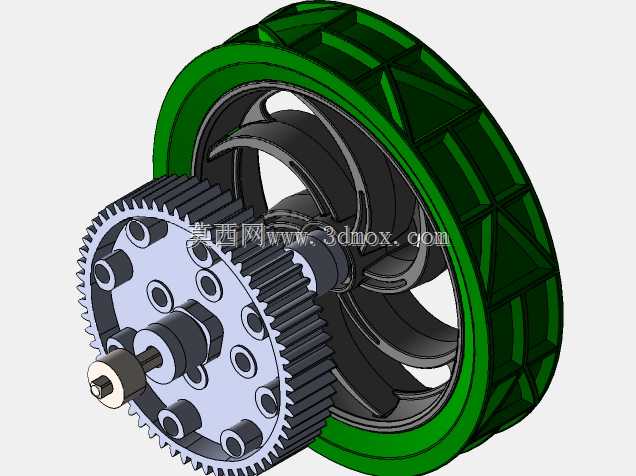

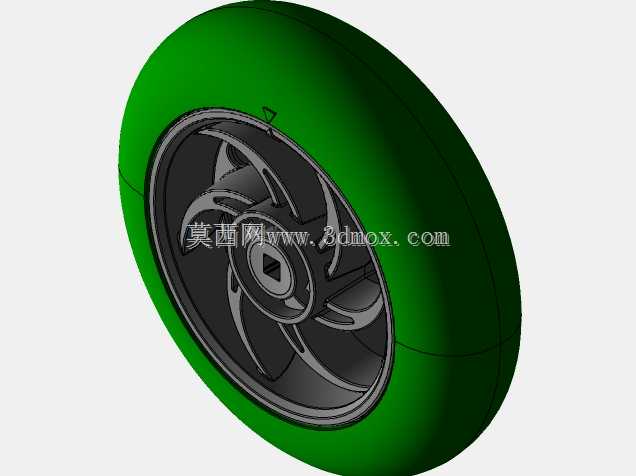

　　在青少年机器人竞赛与教育类机器人开发场景中，这类内六角通孔的圆柱衬套是VEX V5体系里非常常用的传动衔接零件，日常做机器人整机搭建时，经常会遇到六角轴与圆柱安装位的适配问题，这个零件就是专门解决这类装配矛盾的。从实际使用场景来说，它既可以作为六角轴的支撑衬套，嵌入机架的圆柱安装孔内，让六角轴穿过内孔实现周向固定同时保留轴向转动的自由度，也可以作为传动转接件，外侧圆柱面配合轴承实现外圈固定，内六角孔直接套在六角输出轴上传递扭矩，避免轴与安装孔直接摩擦造成的磨损，在机器人的行走轮组、机械臂关节、抬升机构这些需要频繁转动的传动位置都能用到。从功能特性上看，这个零件采用外圆内六角的同轴结构，外圆柱面的圆柱度公差控制在合理范围，

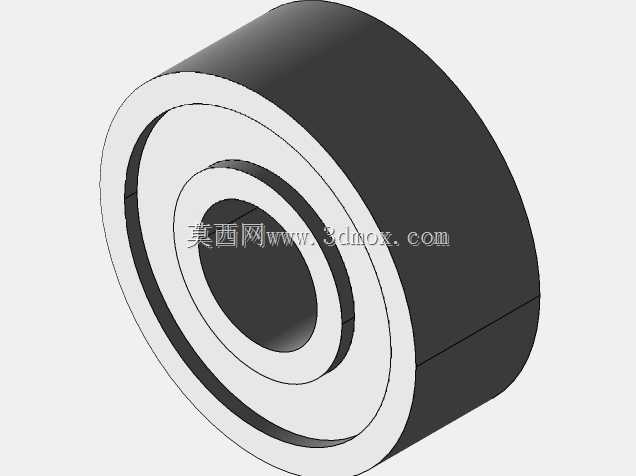

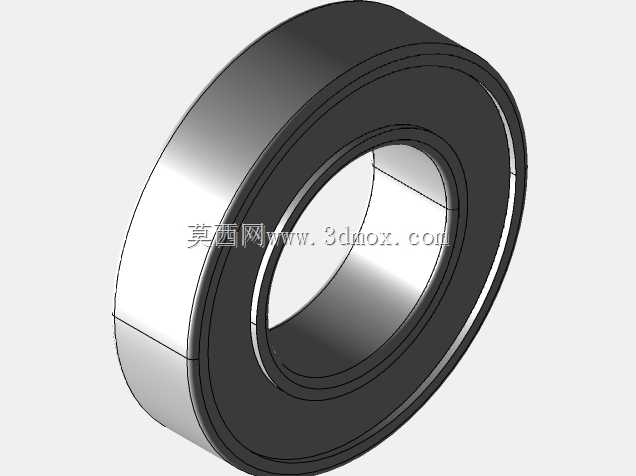

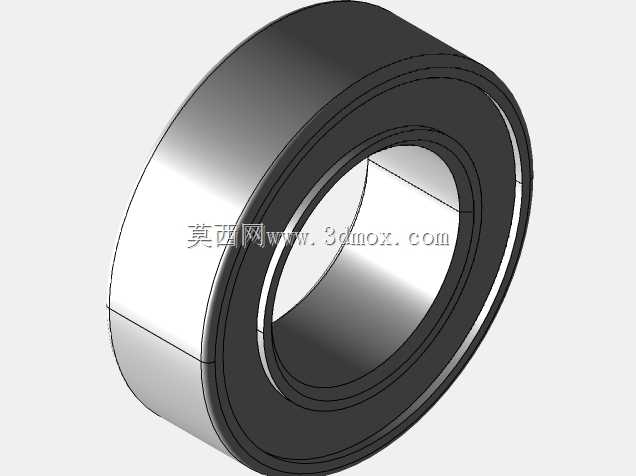

　　能和标准深沟球轴承的内圈实现过渡配合，压装时不会出现偏斜卡滞的问题；内六角孔的对边尺寸严格匹配VEX体系标准的六角轴规格，装配后周向间隙极小，传递扭矩时不会出现回程间隙，能保证机械臂定位、轮组传动的精度，不会因为间隙过大造成动作偏差。设计思路上，这类零件没有做多余的减重槽或者异形结构，整体采用等壁厚的圆筒设计，一方面是因为VEX机器人的负载普遍不大，等壁厚结构的强度完全能满足传动扭矩的需求，另一方面规则的圆柱外形在加工或者3D打印制作时，装夹定位更方便，不需要复杂的工装就能完成加工，批量制作时的一致性更容易保证。从安装边界来说，零件的轴向长度是按照VEX标准梁的宽度设计的，压入安装孔后两端不会突出梁面太多，不会和相邻的齿轮、

　　联轴器等零件发生运动干涉；外圆柱面的直径适配常用的微型轴承内孔尺寸，不需要额外加工轴套就能直接装配；内六角孔的两端做了微小的倒角，装配六角轴时能起到导向作用，即使轴和孔存在微小的同轴度偏差，也能顺利插入，不会出现顶死的情况。实际搭建机器人场地相关的配套结构时，这类衬套也可以作为定位销套使用，把它嵌入场地道具的安装板孔内，用六角轴穿过就能实现道具的快速拆装，不需要额外的螺丝固定，比赛前调试场地时能节省大量的装配时间。不同于普通的注塑衬套，这个结构的壁厚设计充分考虑了频繁拆装的磨损问题，即使多次插拔六角轴、多次压入轴承，也不会出现内孔磨圆、外圆松动的问题，能满足整个竞赛周期的反复使用需求。做结构设计时，

　　这类零件的建模重点在于保证内六角和外圆的同轴度，建模时先绘制外圆的草图，再在同一基准面上绘制内六角的截面，两次拉伸采用同一个轴向参考，就能避免出现偏心的问题；如果是用于3D打印的模型，还可以在内孔和外圆的配合面预留0.1-0.2mm的装配间隙，避免打印膨胀造成装配困难。在机器人传动系统的选型搭配上，这个衬套可以和不同厚度的垫片配合，调整轴向的安装间隙，避免传动部件出现轴向窜动；如果是传递较大扭矩的位置，还可以在衬套端面增加防滑垫圈，防止大扭矩下衬套和安装面出现相对转动。很多新手搭建VEX机器人时，容易忽略这类衬套零件的作用，直接把六角轴穿在木板或者塑料板的圆孔里，运行一段时间后孔就会被磨成不规则形状，造成轴晃动、传动精度下降，使用这种专用衬套就能完全避免这类问题，提升整机的结构稳定性。
