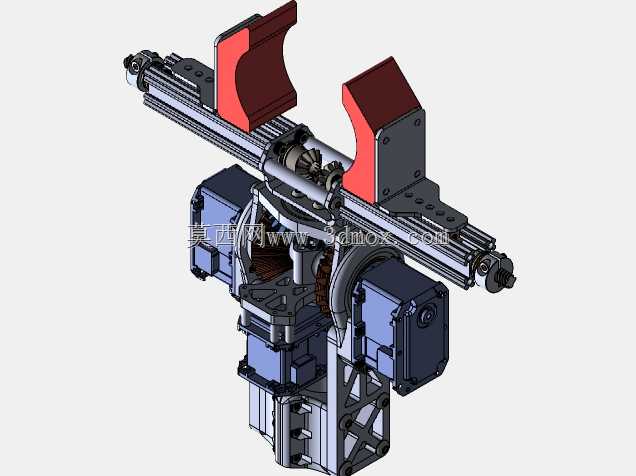

六自由度桁架式多关节机械臂结构设计

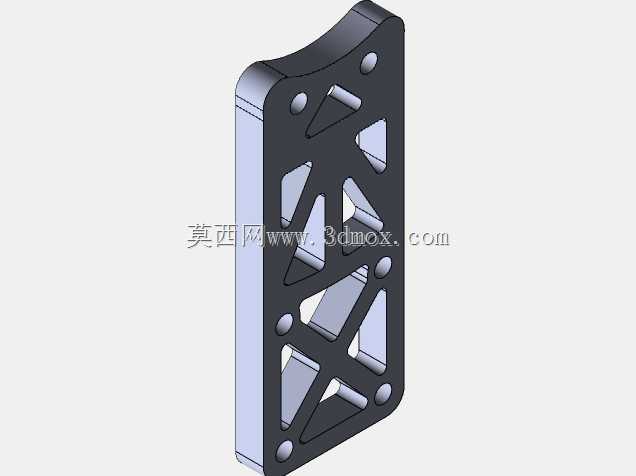

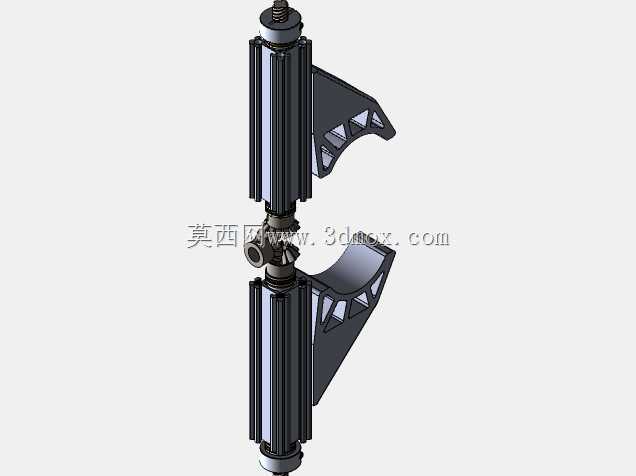

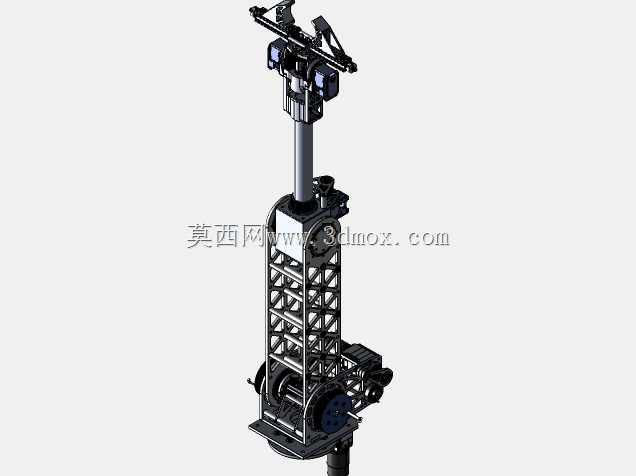

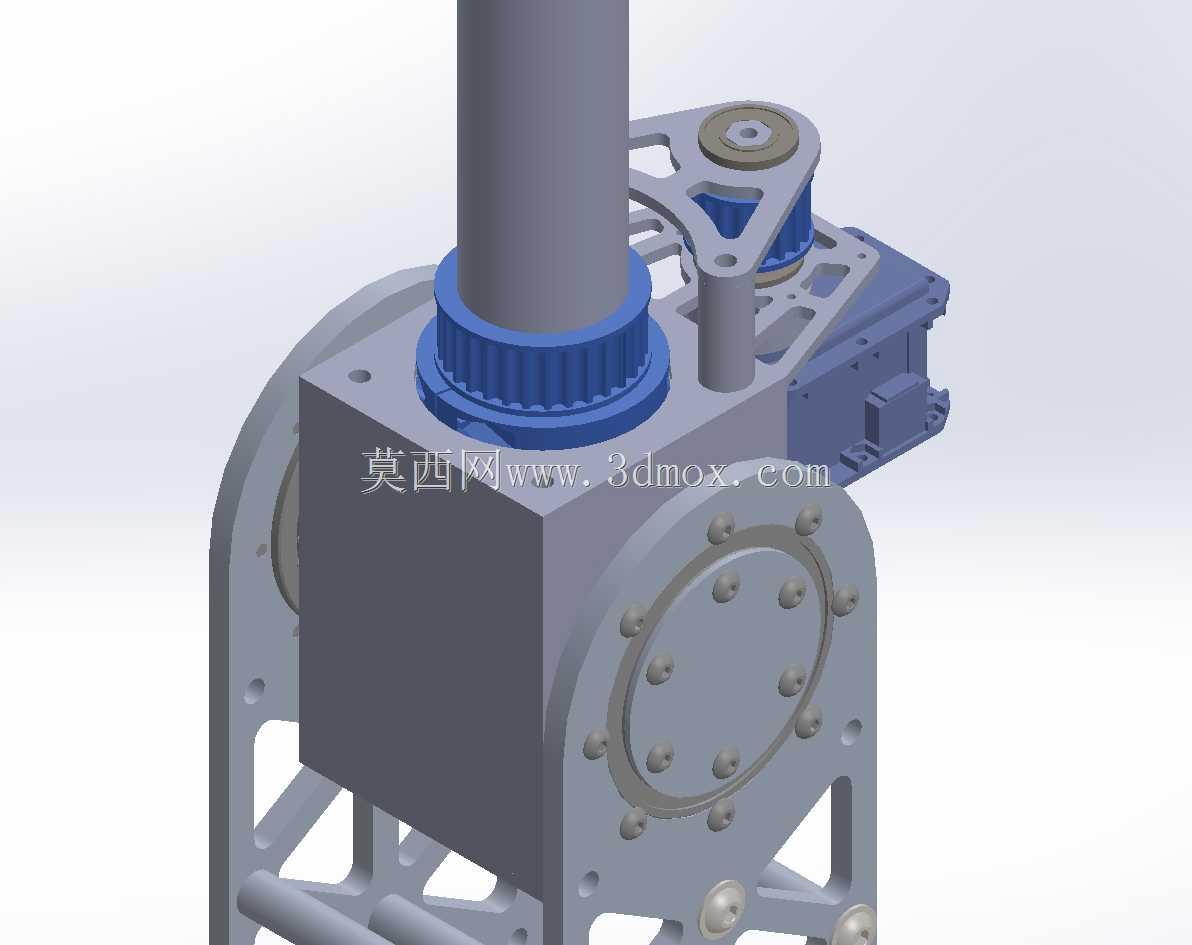

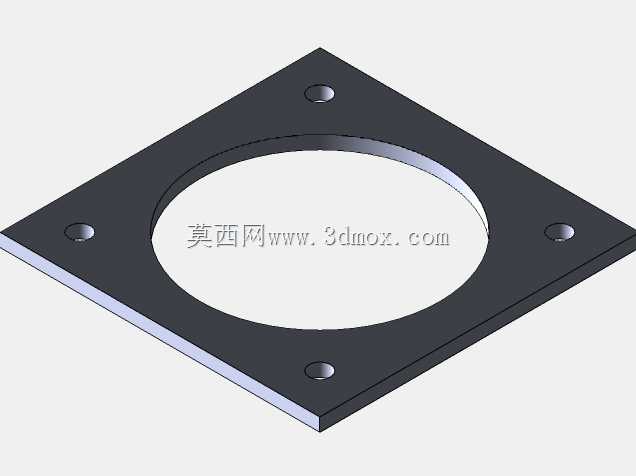

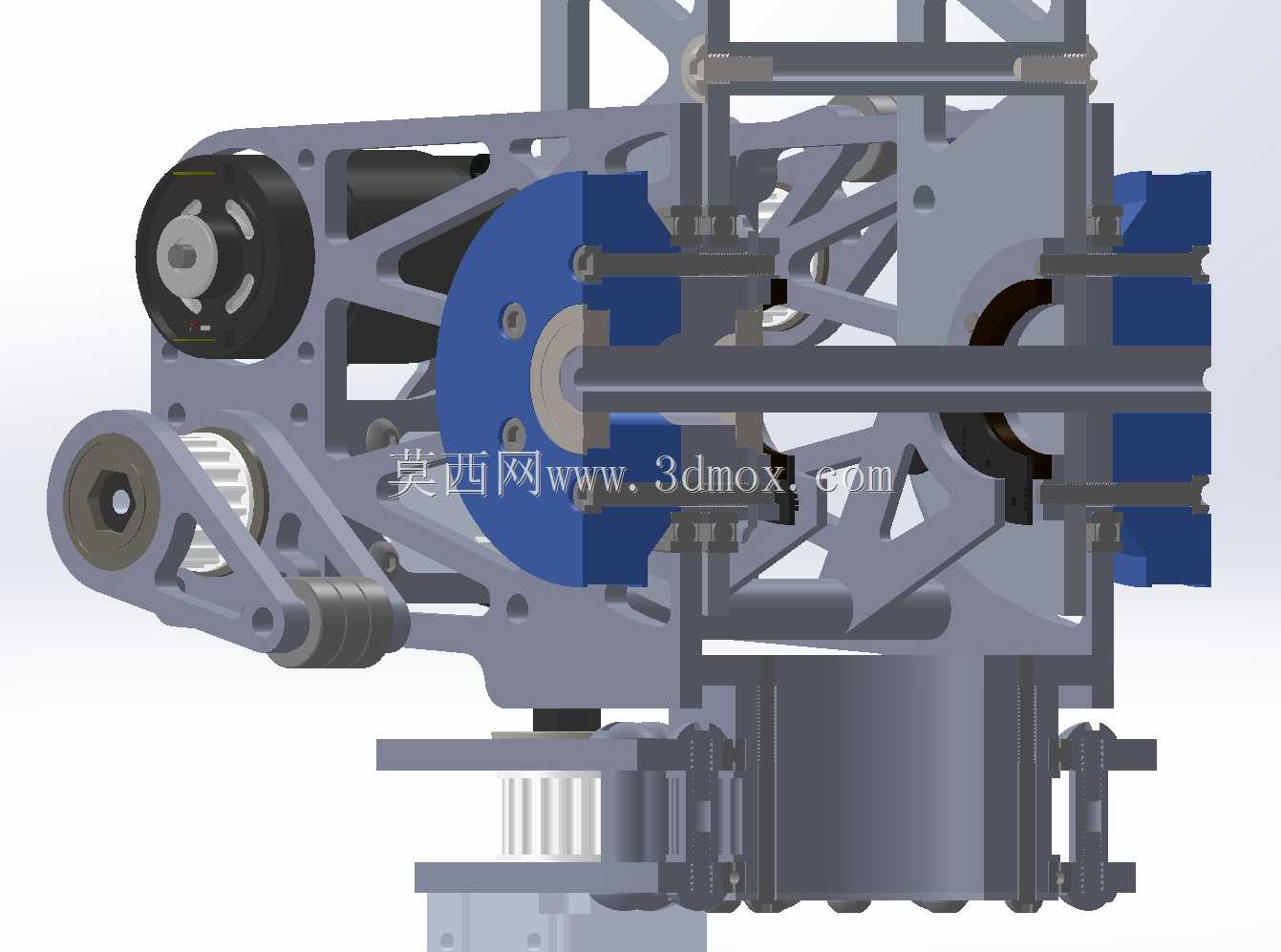

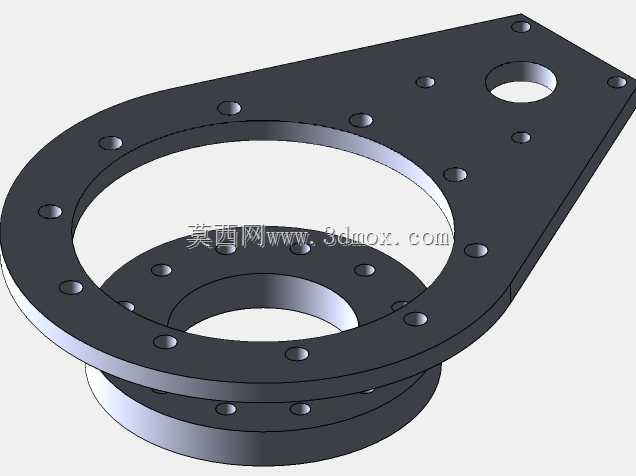

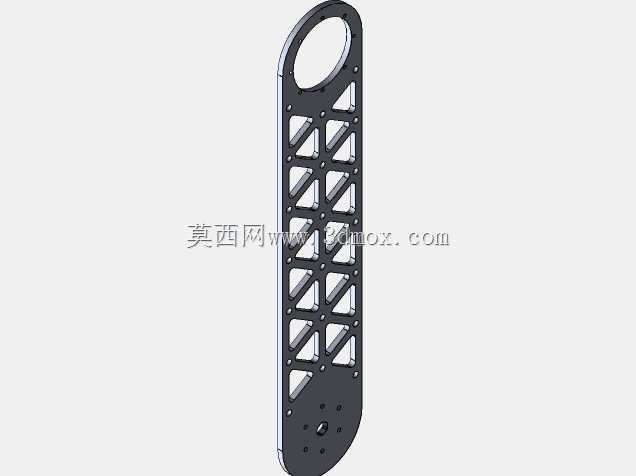

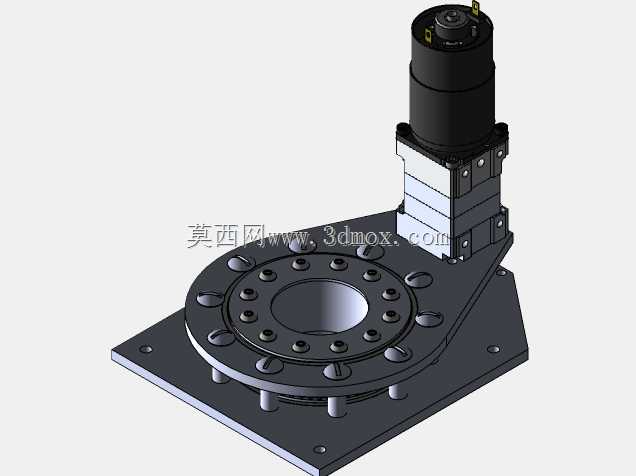

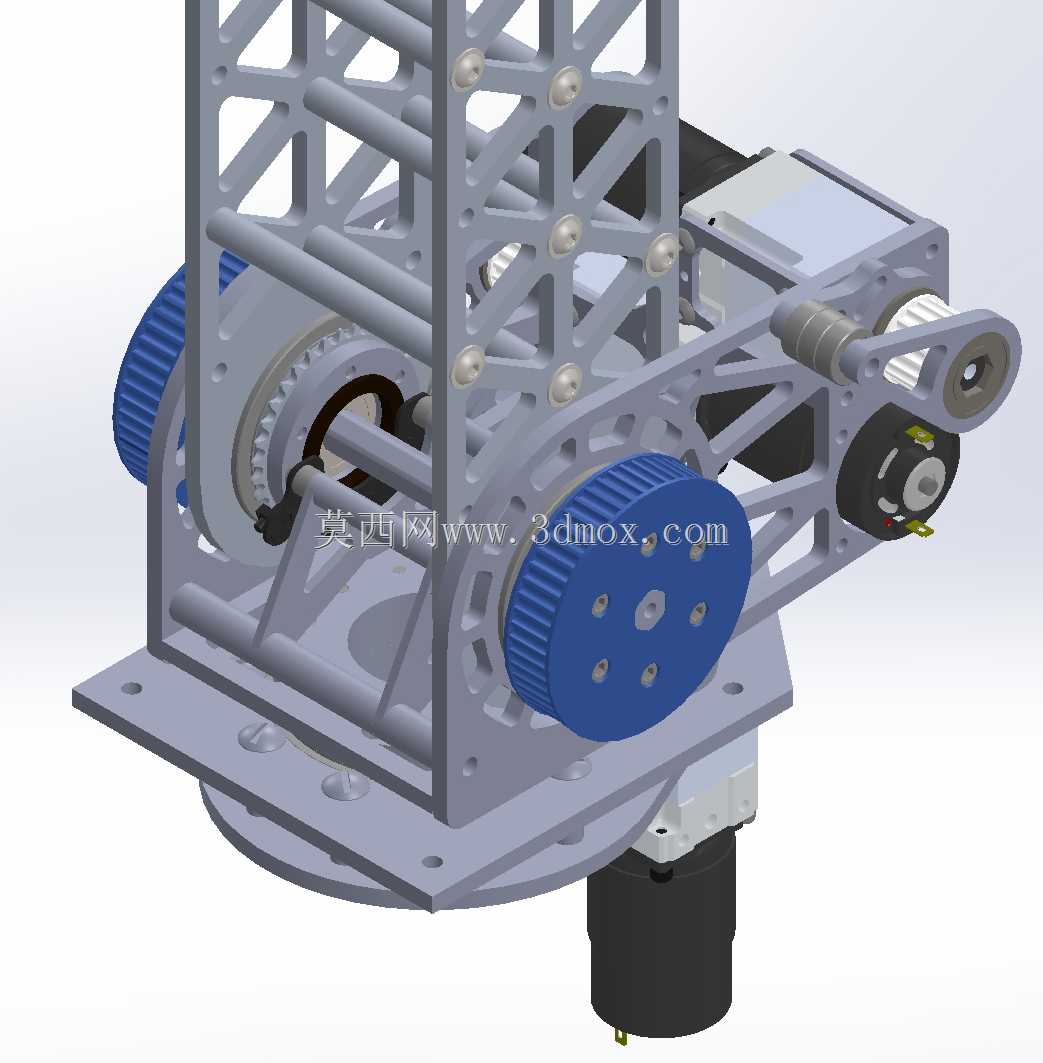

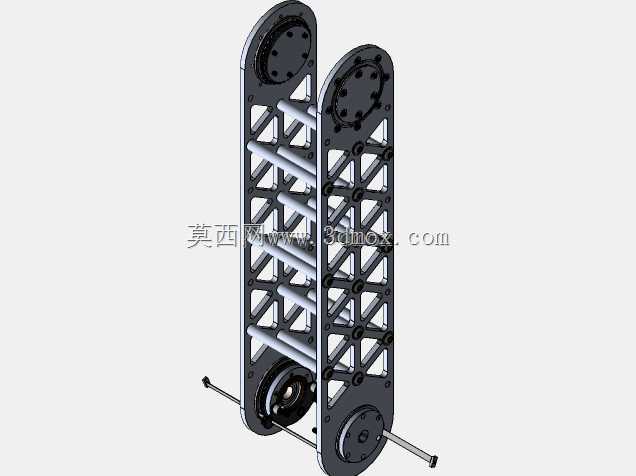

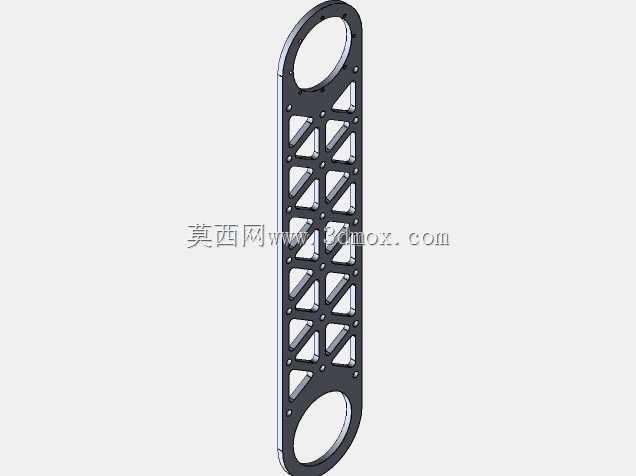

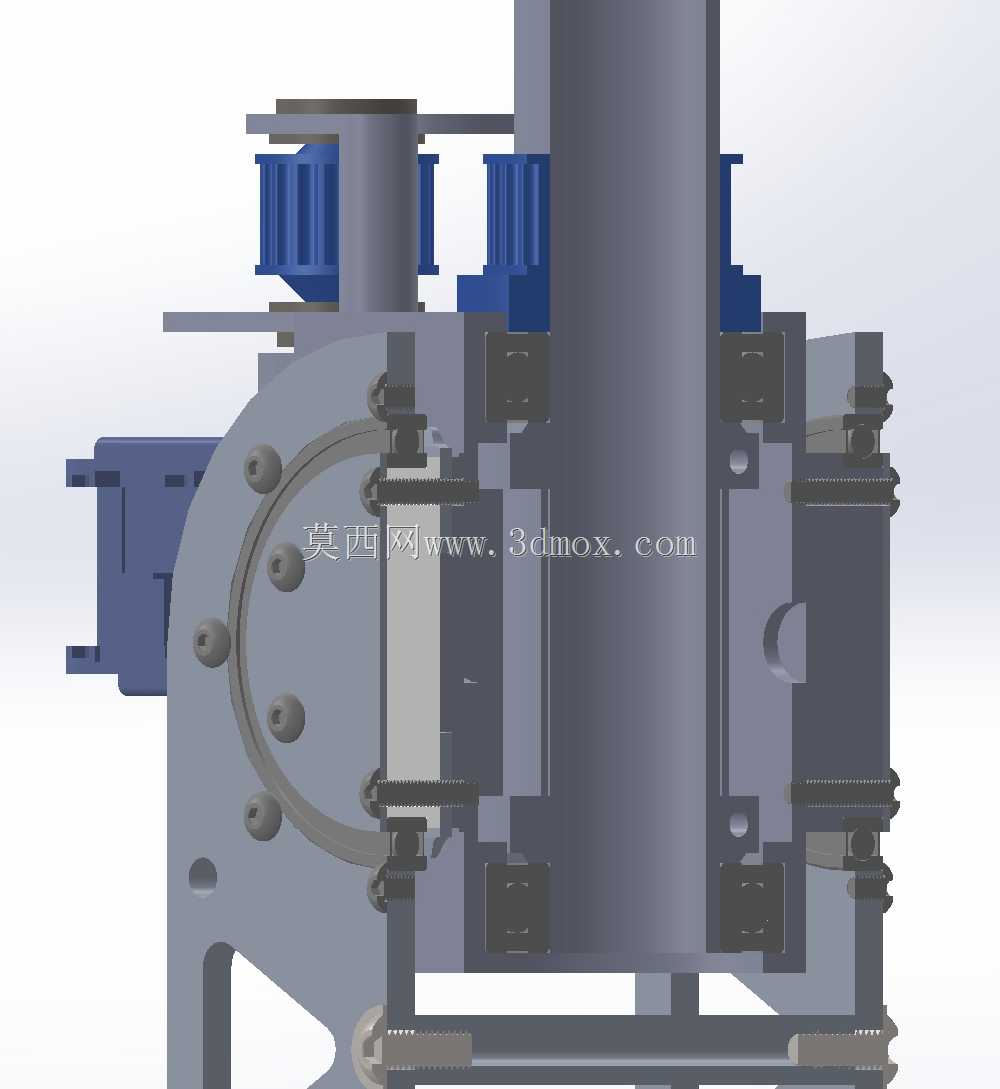

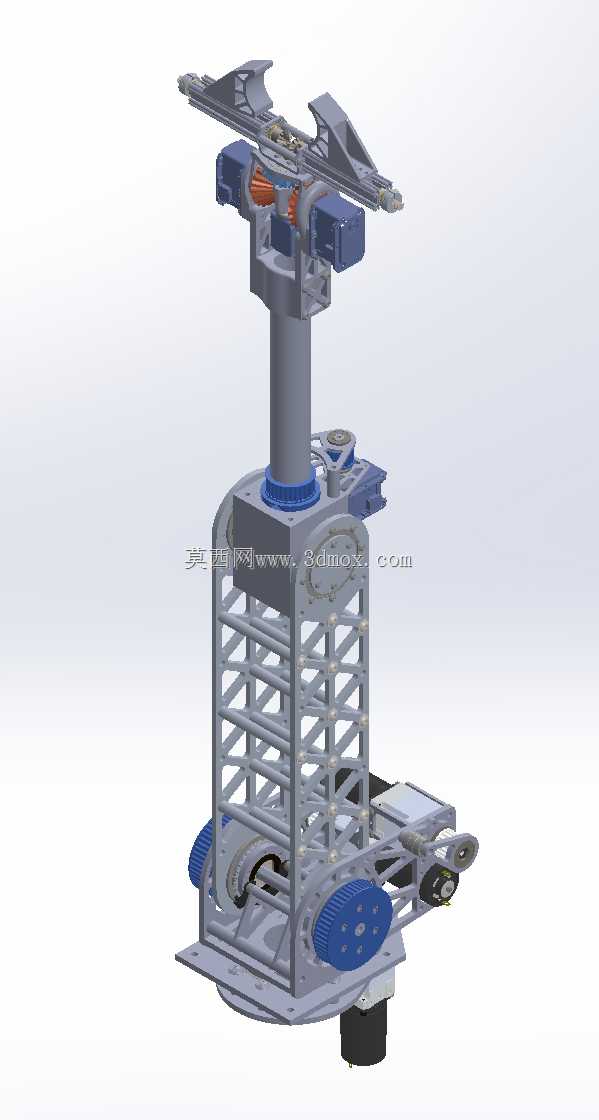

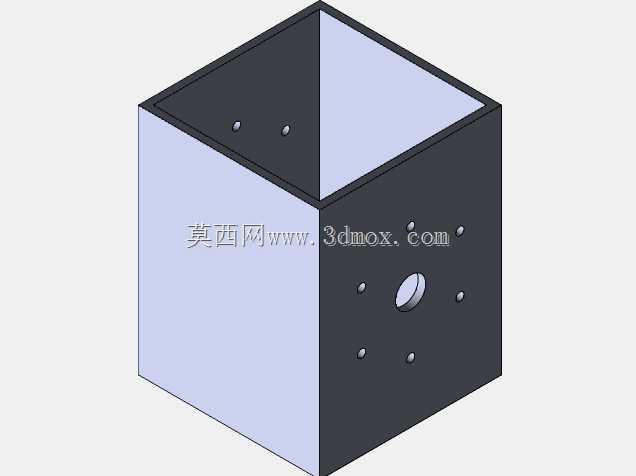

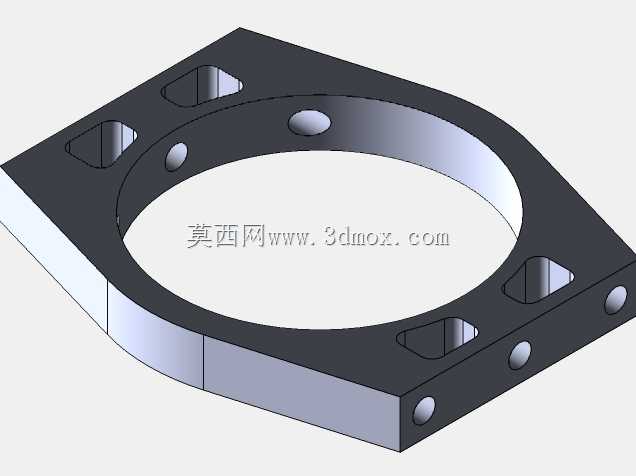

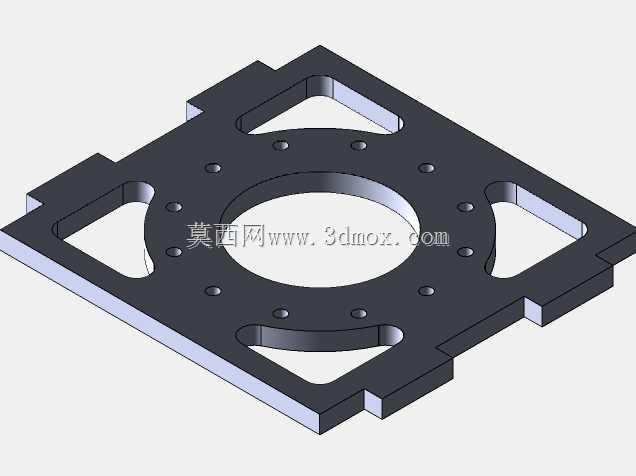

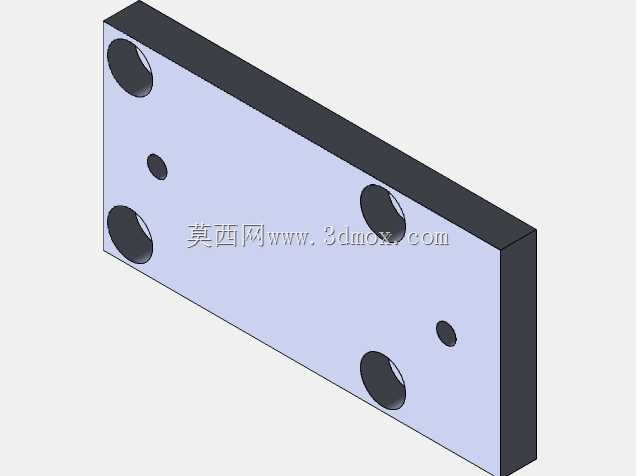

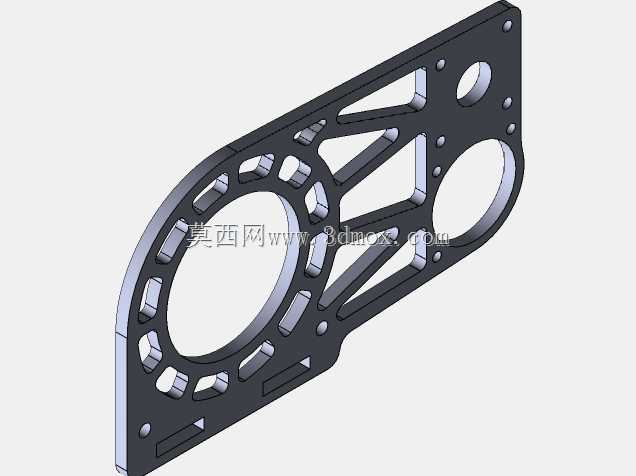

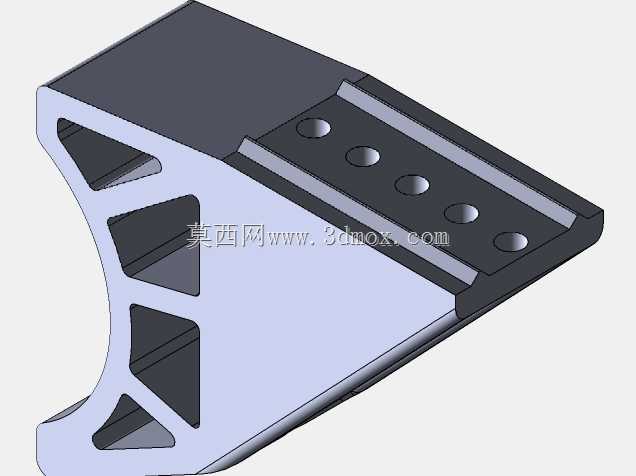

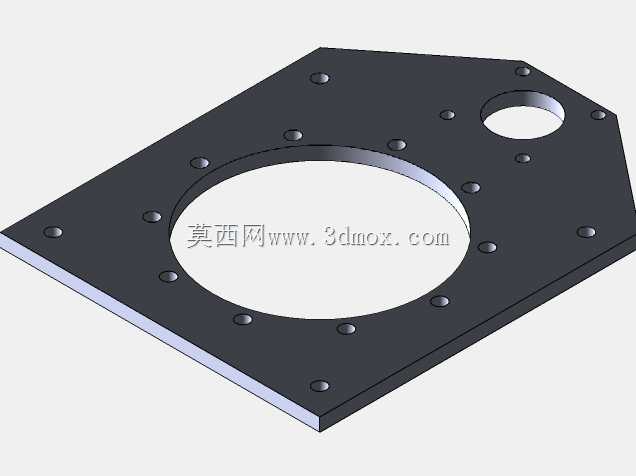

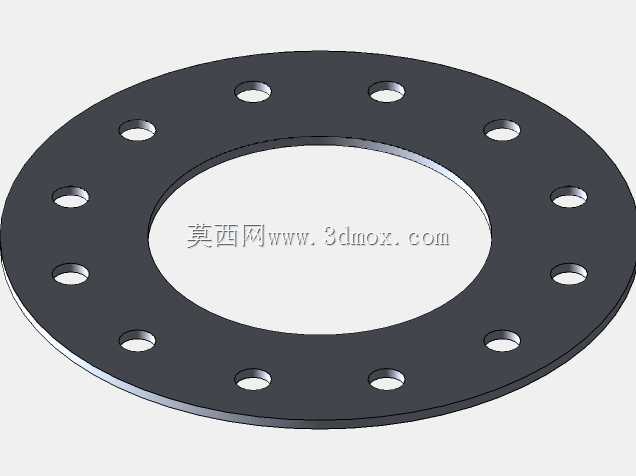

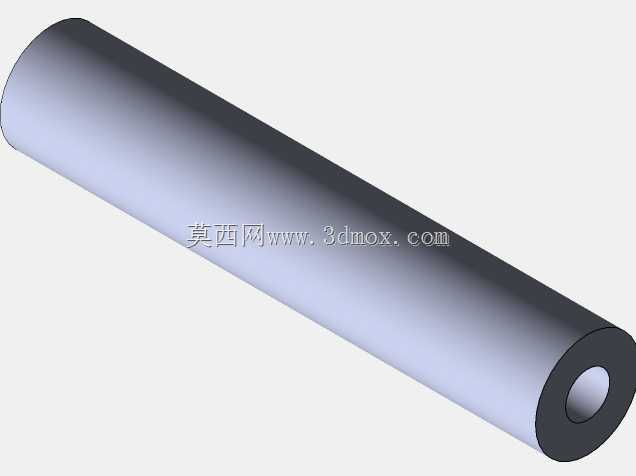

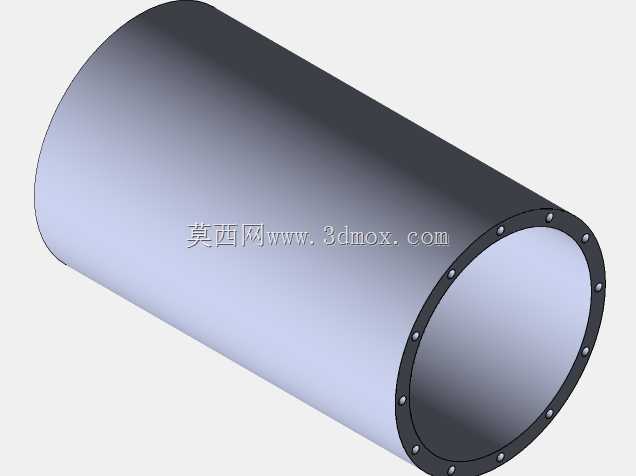

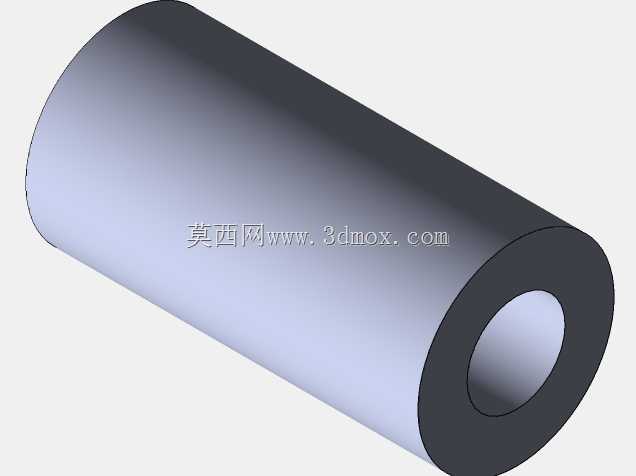

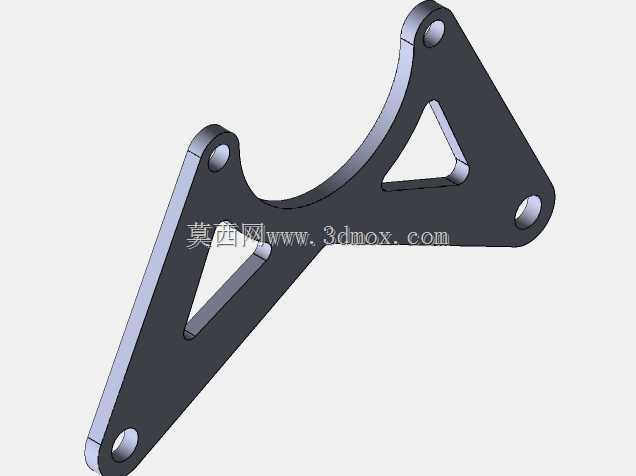

　　该机械臂采用六自由度串联构型搭配桁架式立柱支撑结构，整体构型兼顾大作业空间与高结构刚性，可适配多类需要复杂位姿调整的作业场景。从结构布局来看，底部回转支撑座承担整机承载与水平方向360度回转功能，安装基面预留标准连接孔位，可直接固定在铝型材工作台、移动底盘或者固定作业台面上，安装边界需预留底部回转半径对应的操作空间，避免周边结构干涉大角度回转动作。立柱段采用镂空桁架式结构设计，相比等直径实心立柱，在保证同等抗弯抗扭刚性的前提下，大幅降低了整机自重，减少底部回转关节的驱动负载，桁架腹杆采用等间距三角形排布，可抵消竖直方向负载带来的弯矩变形，长行程竖直升降模组集成在桁架立柱内部，可带动上部臂组完成大行程竖直方向位置调整，

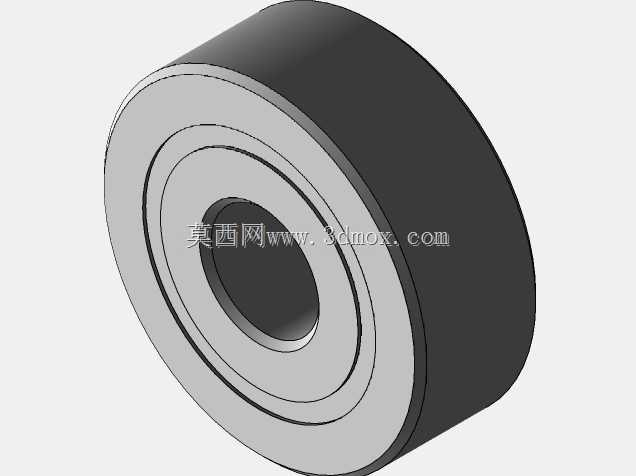

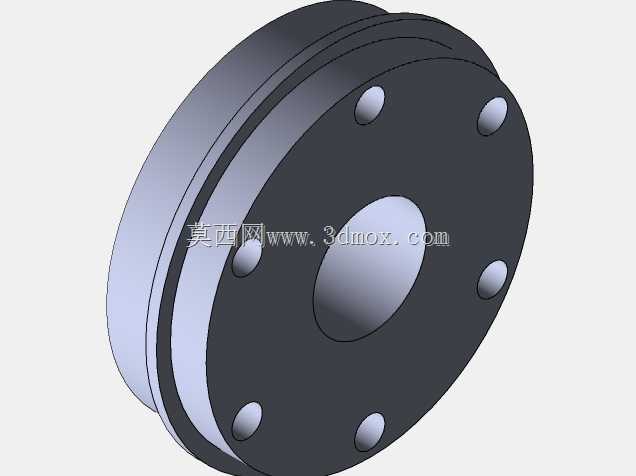

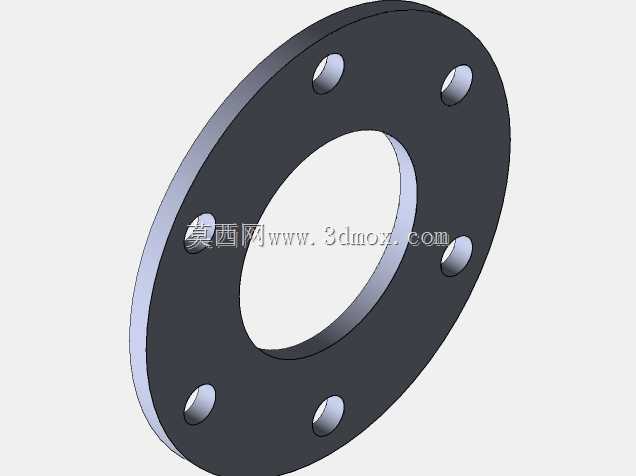

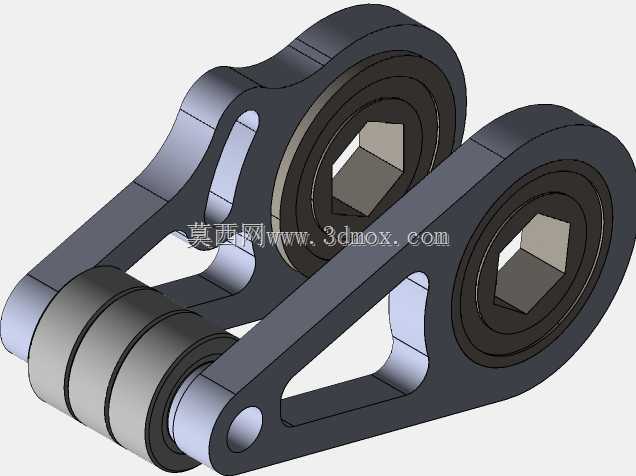

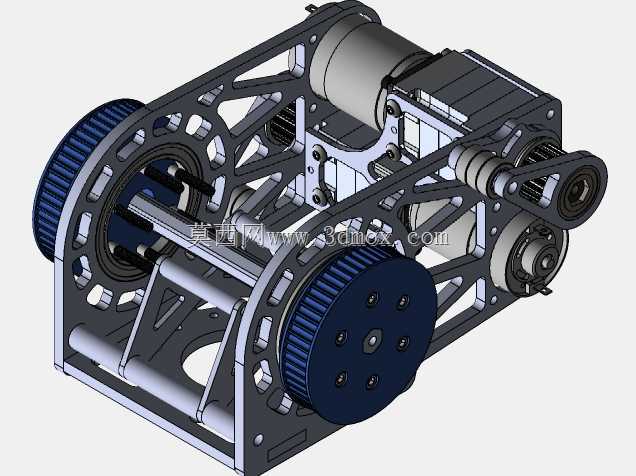

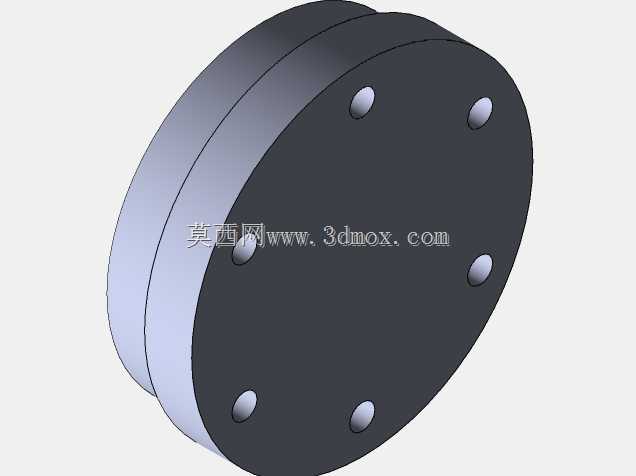

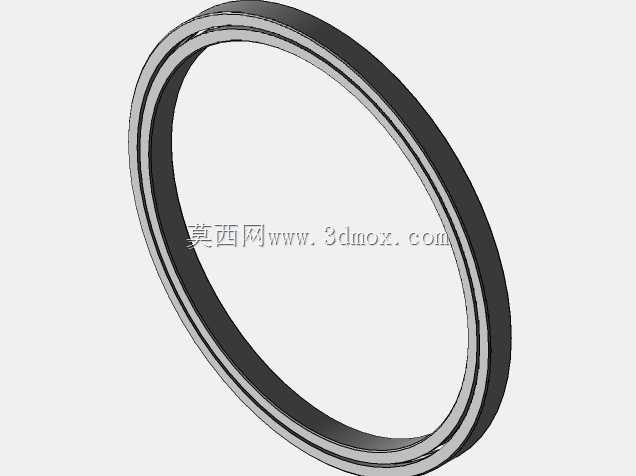

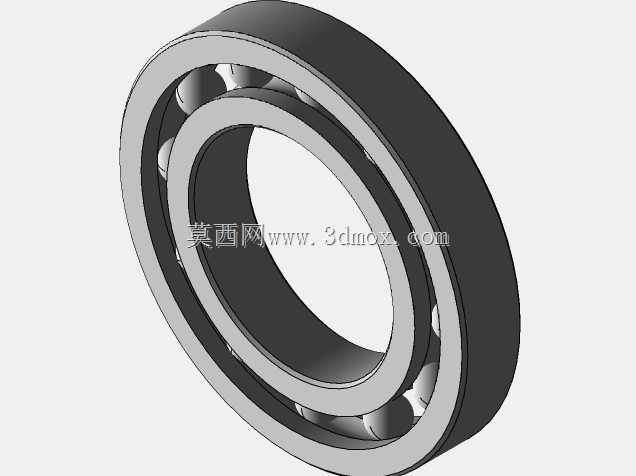

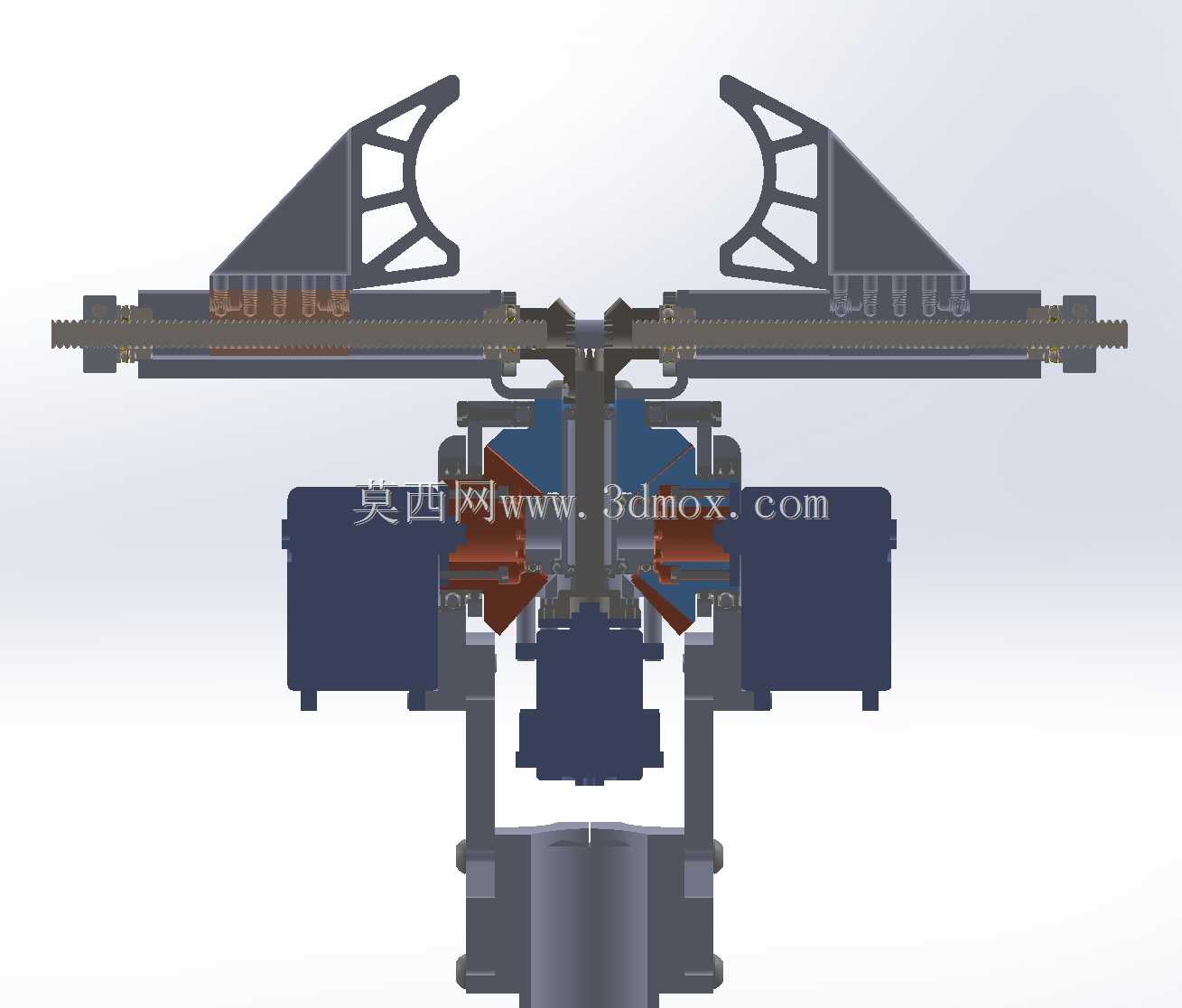

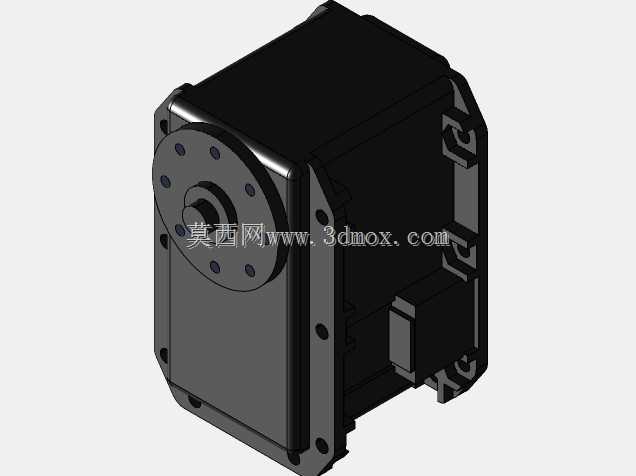

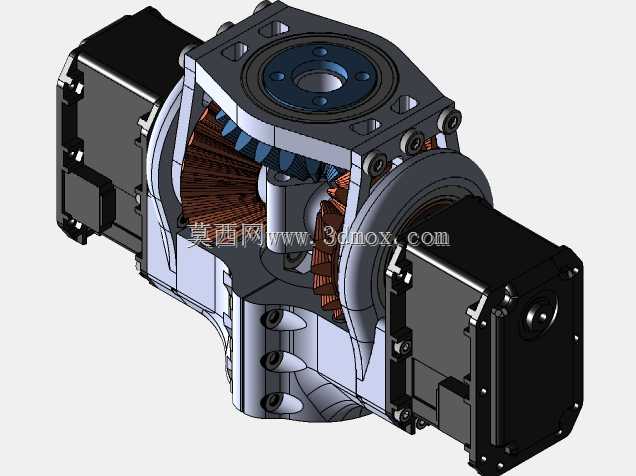

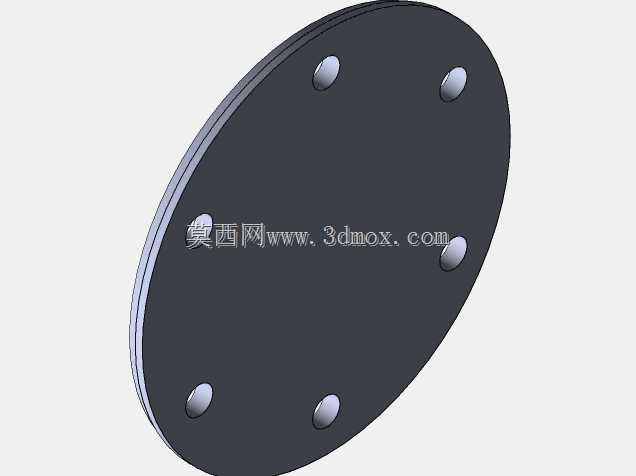

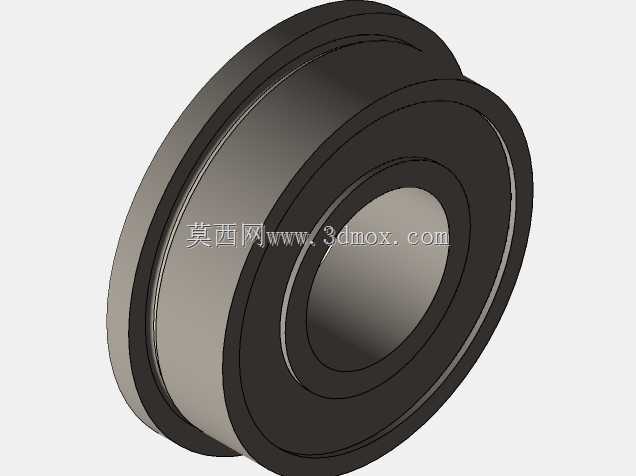

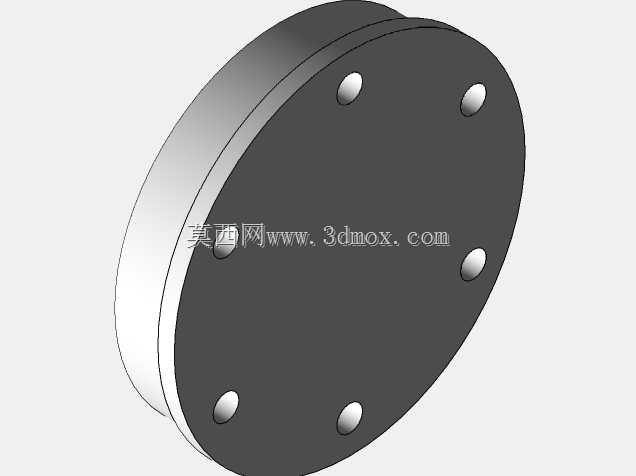

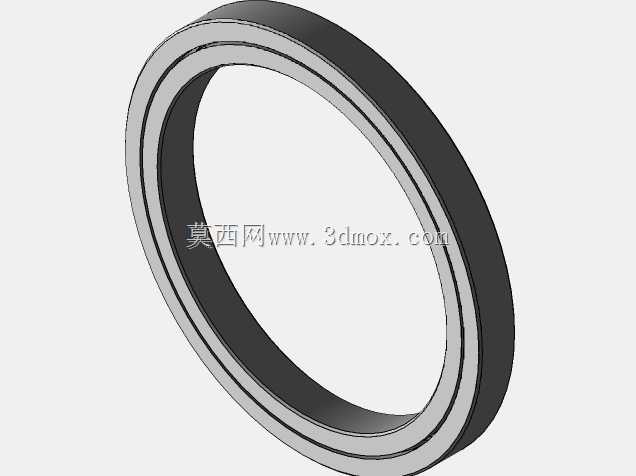

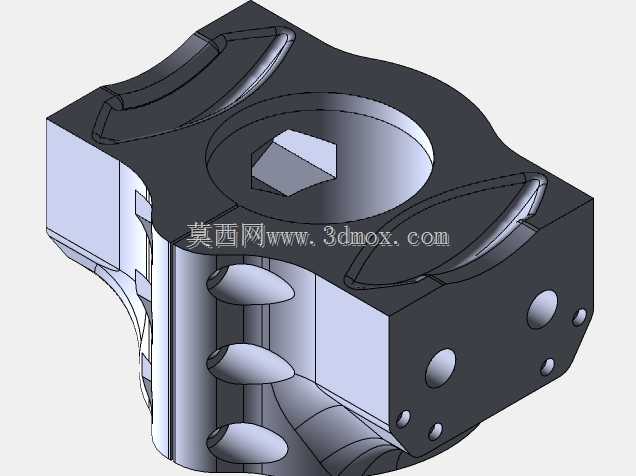

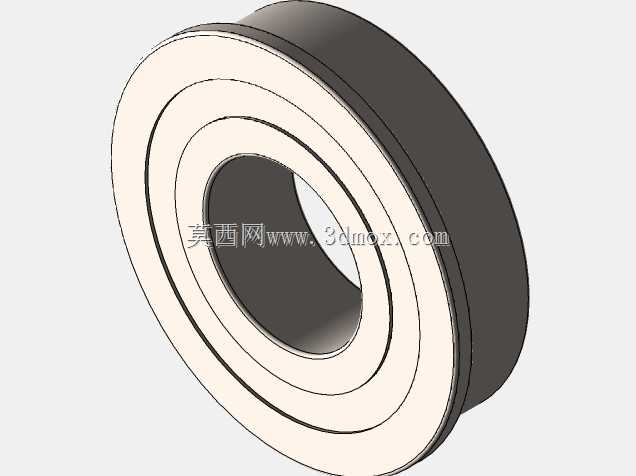

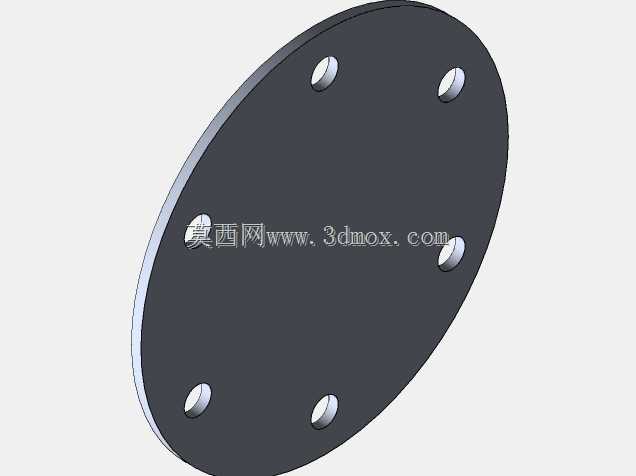

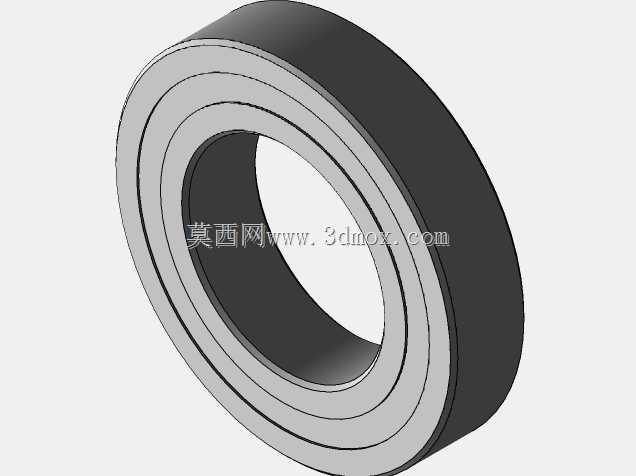

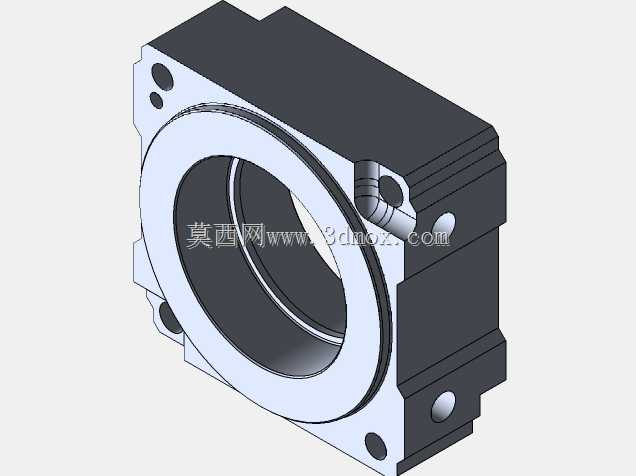

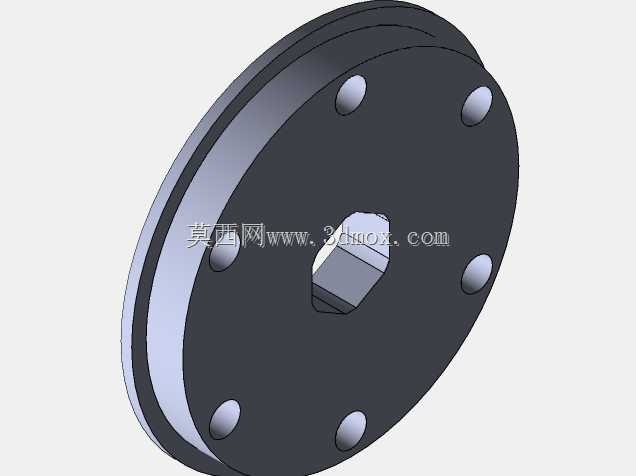

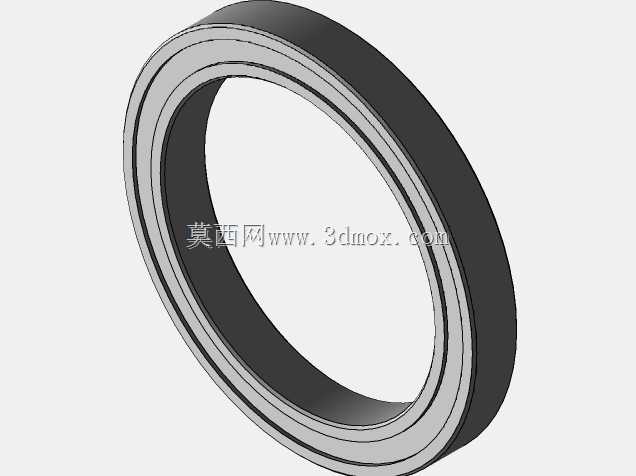

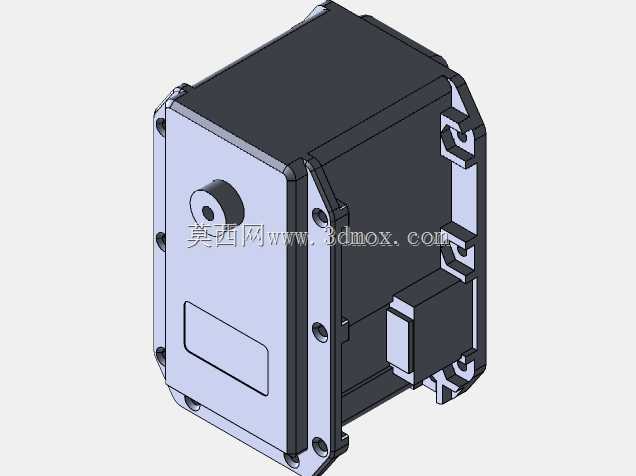

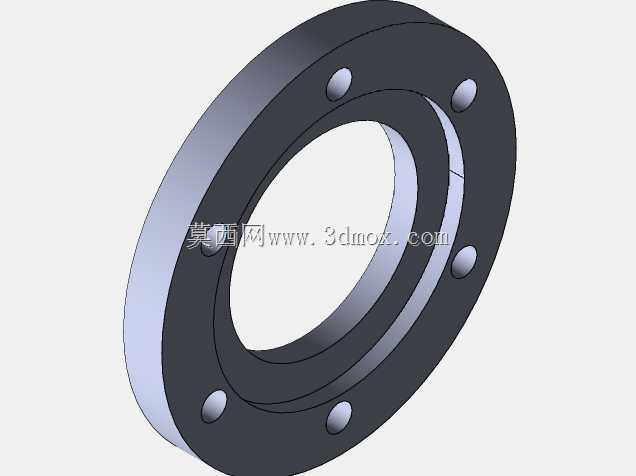

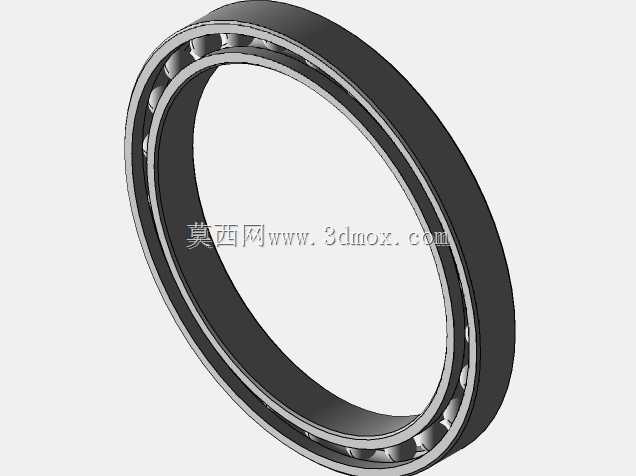

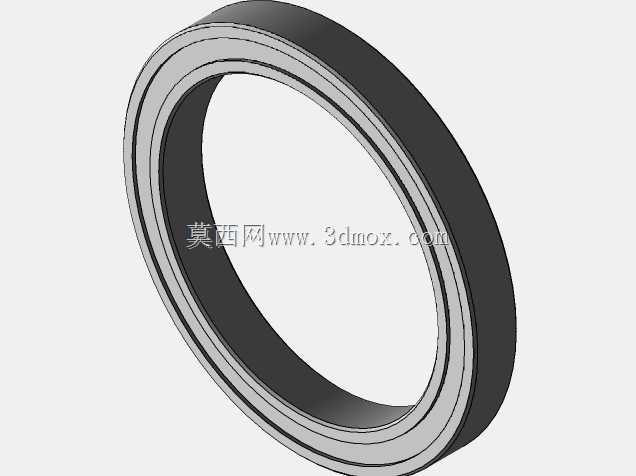

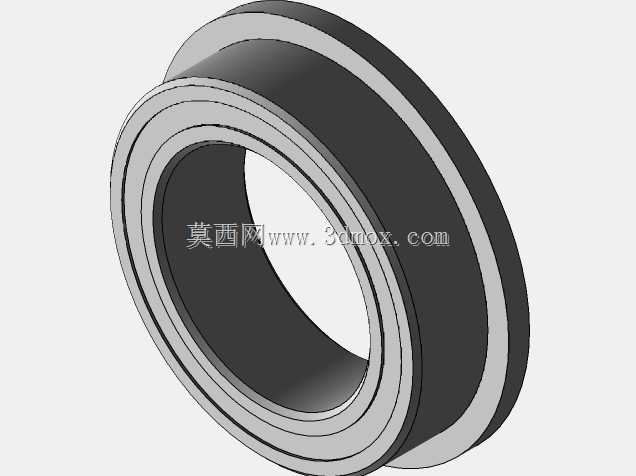

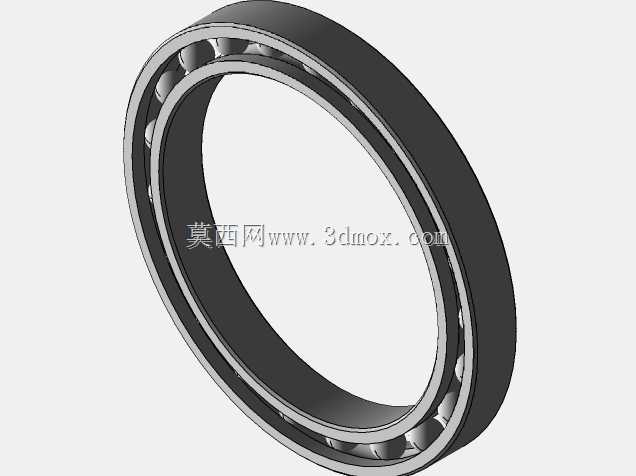

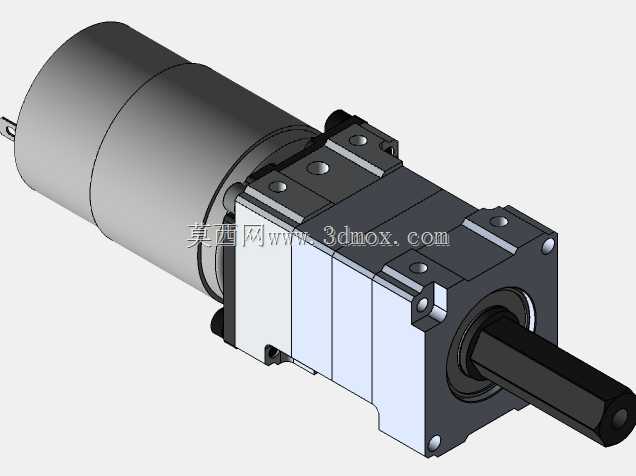

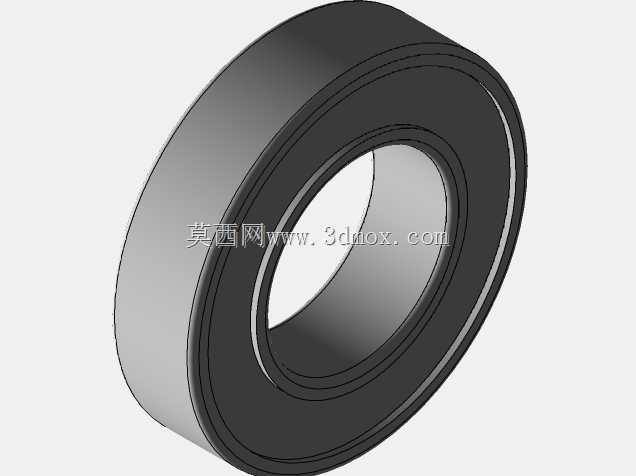

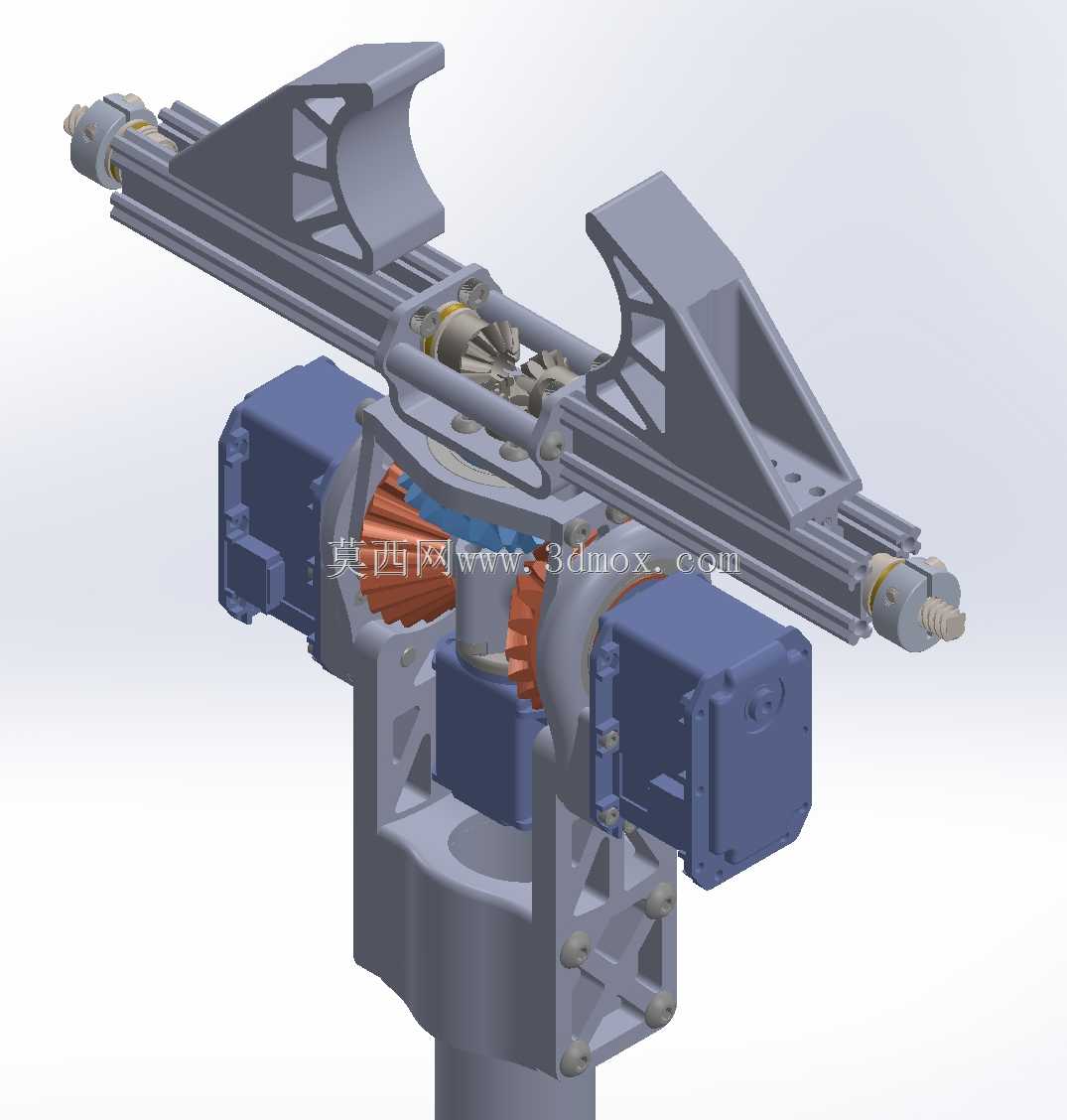

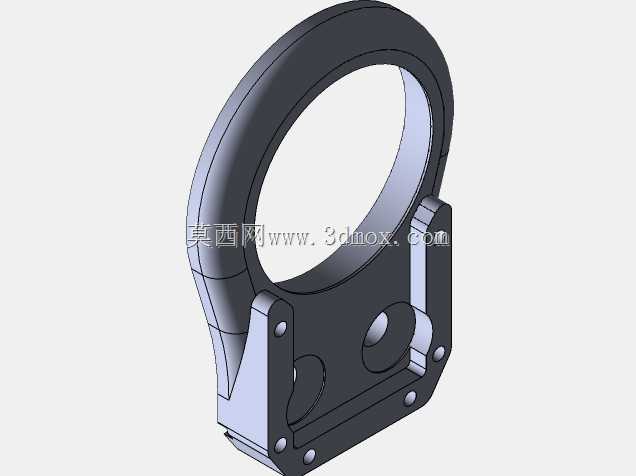

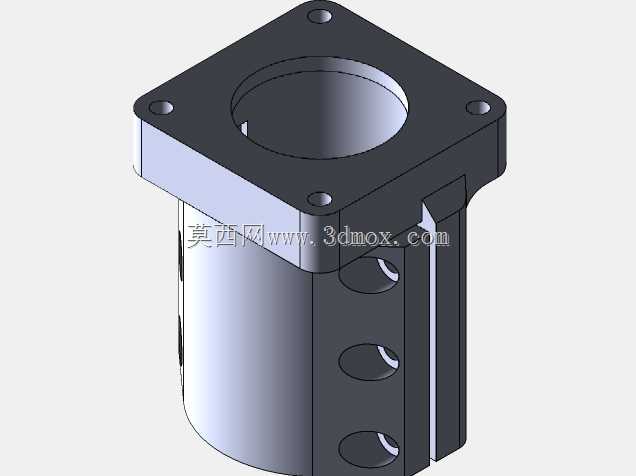

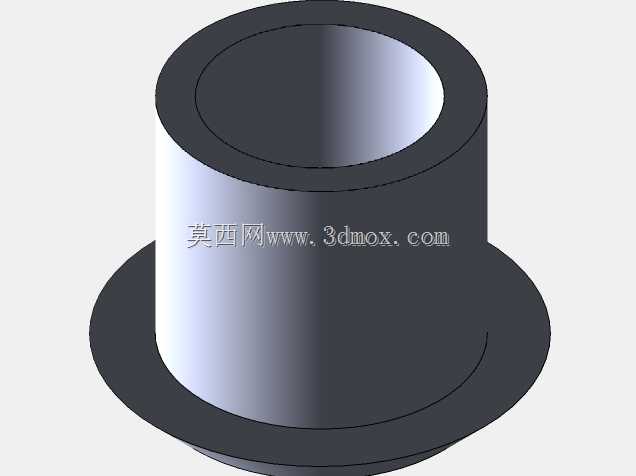

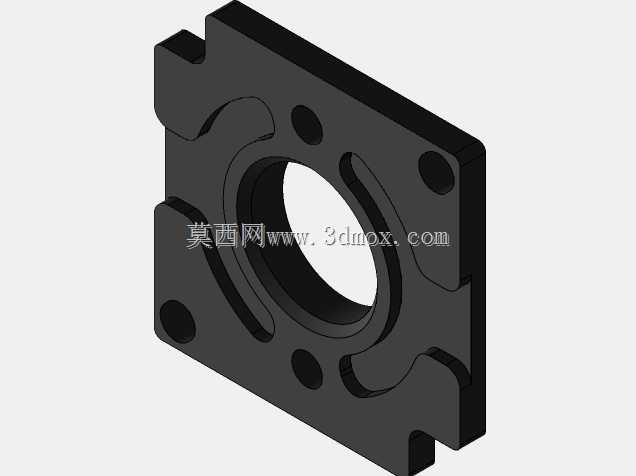

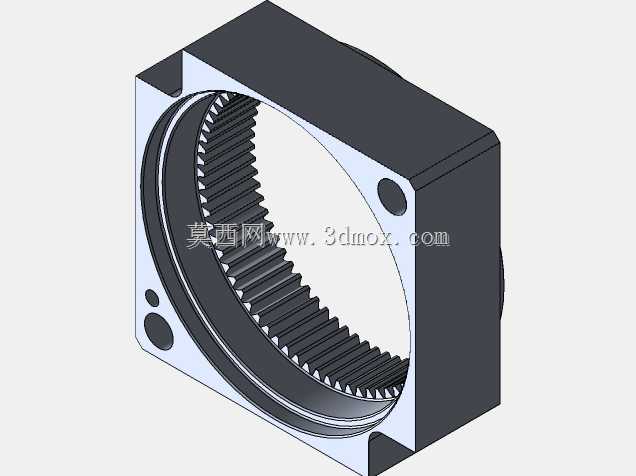

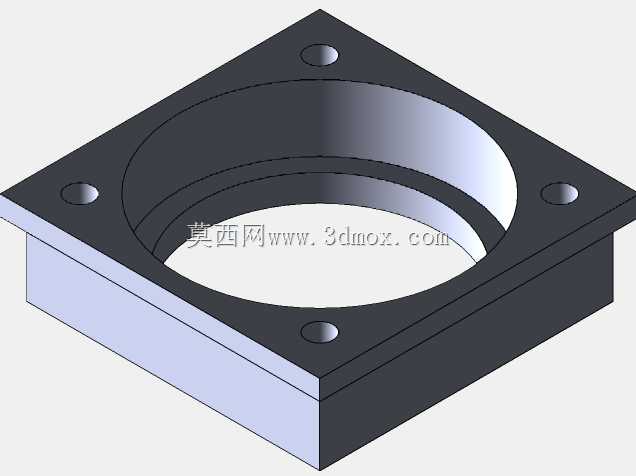

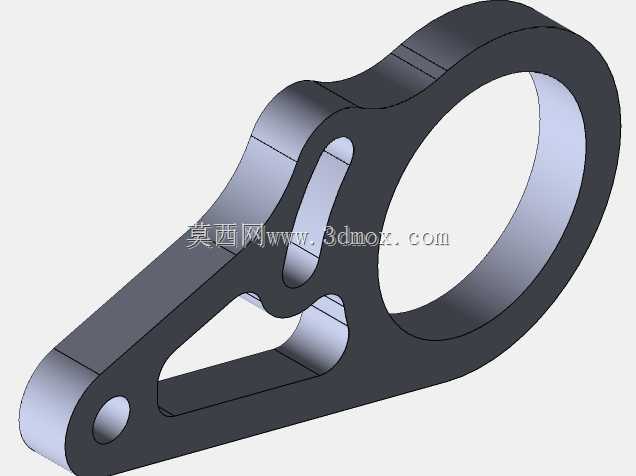

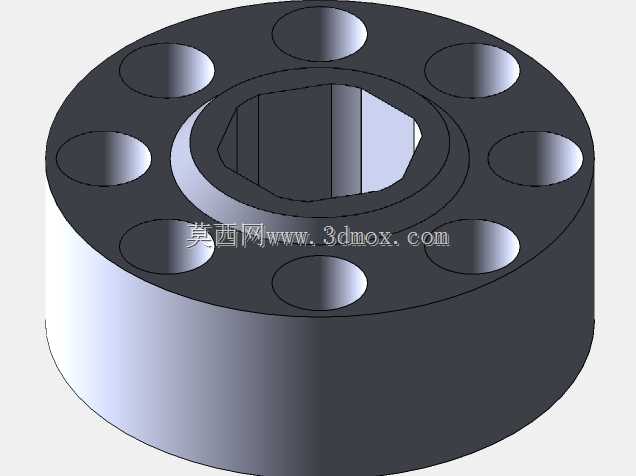

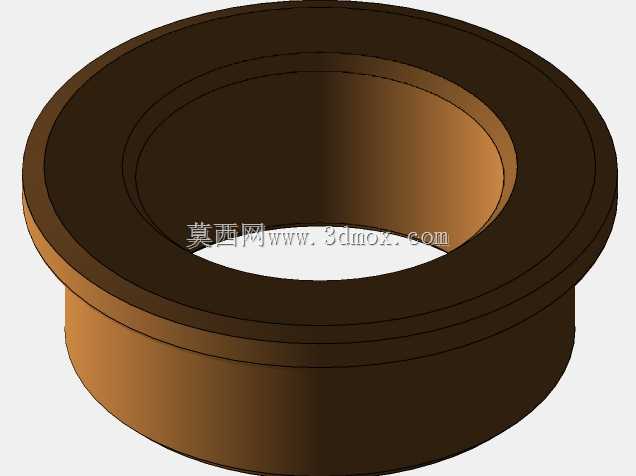

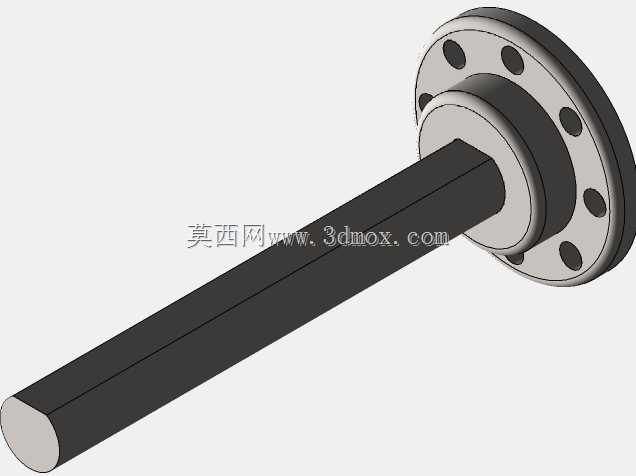

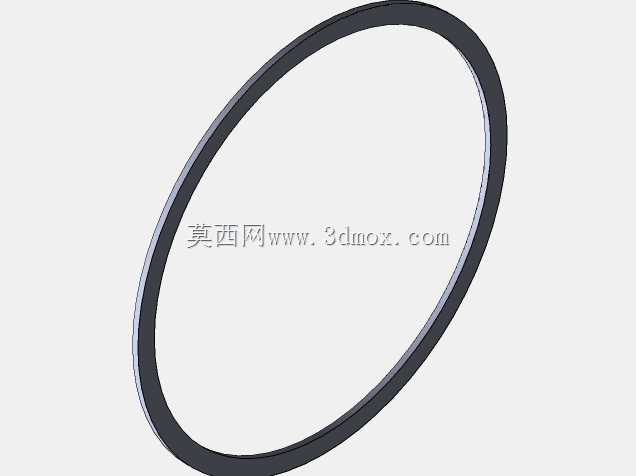

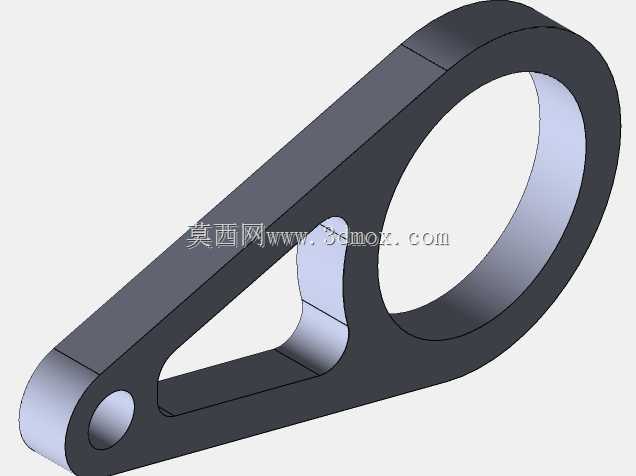

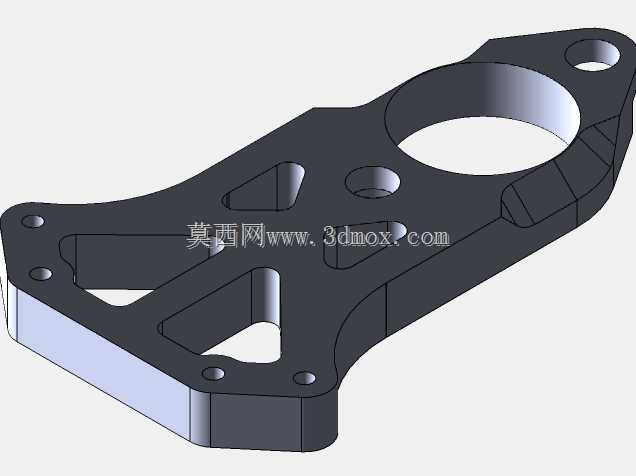

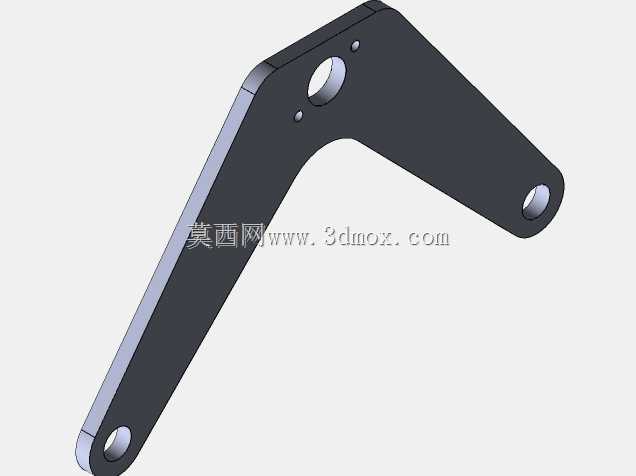

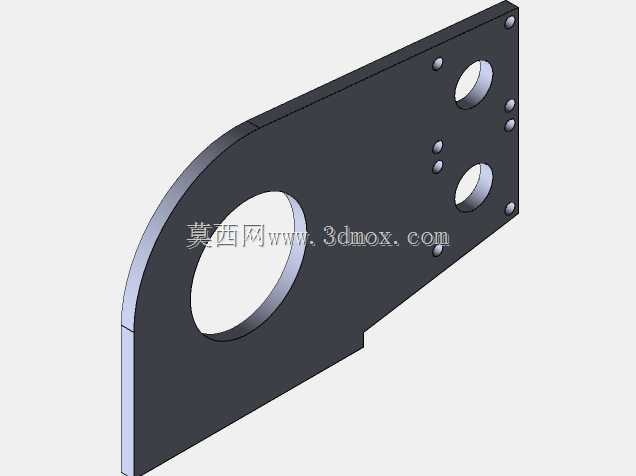

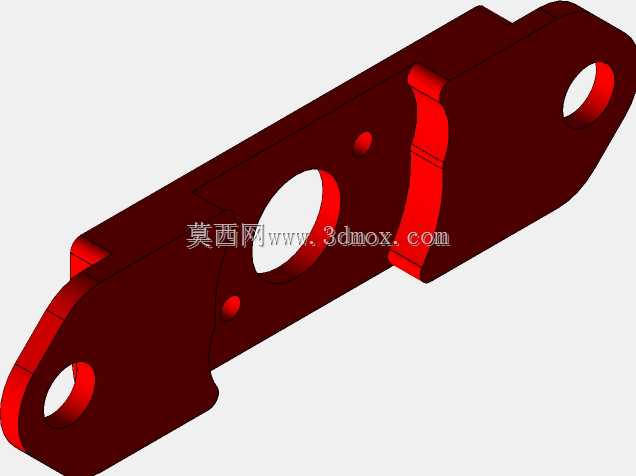

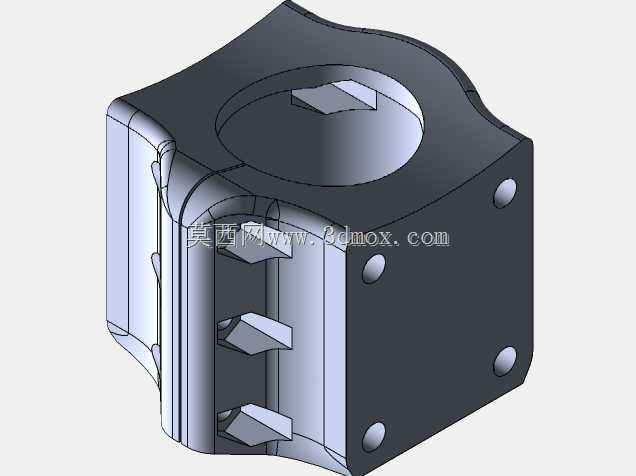

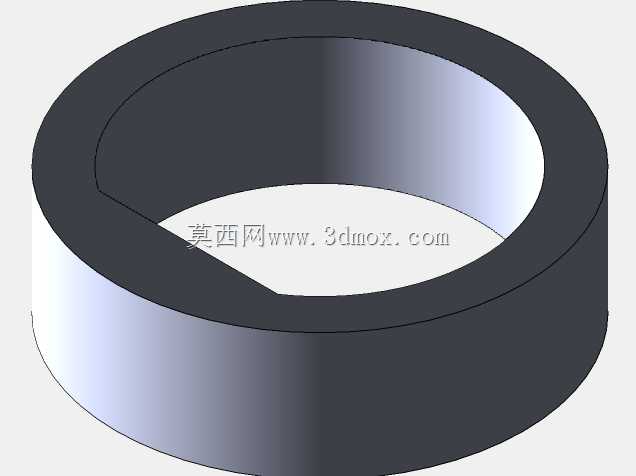

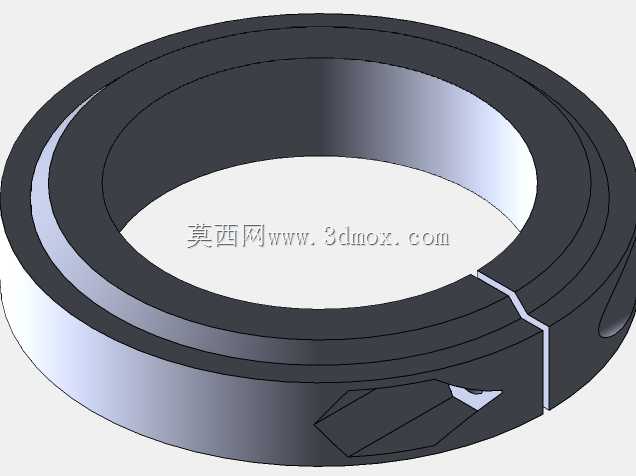

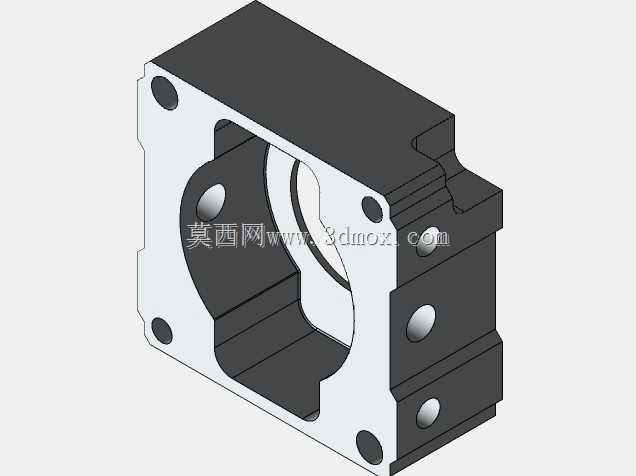

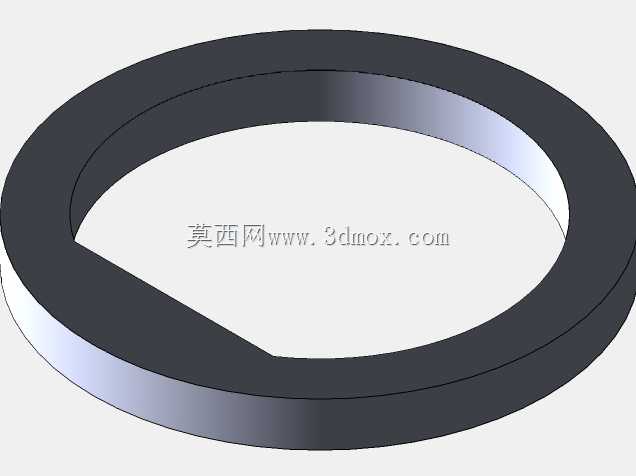

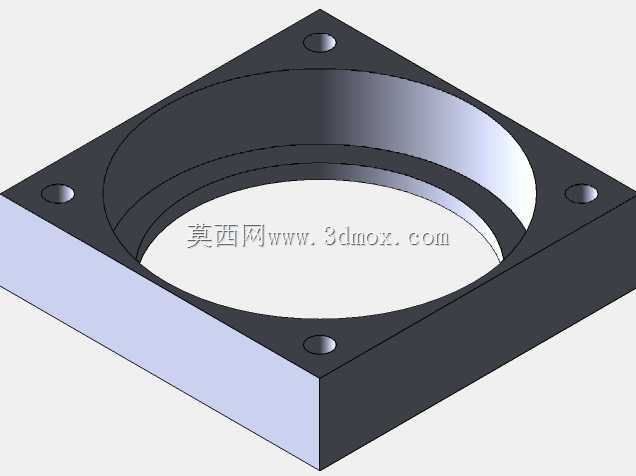

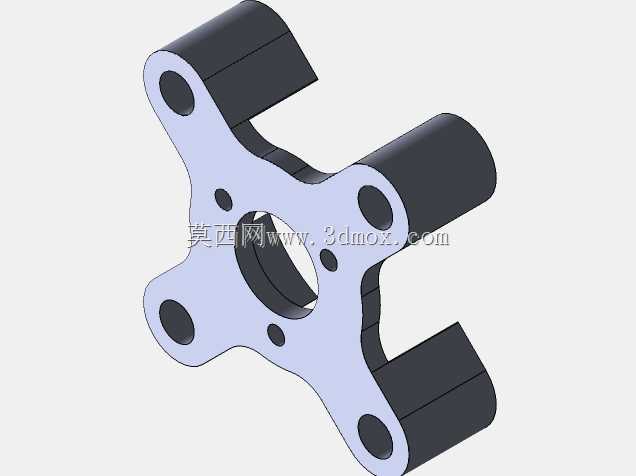

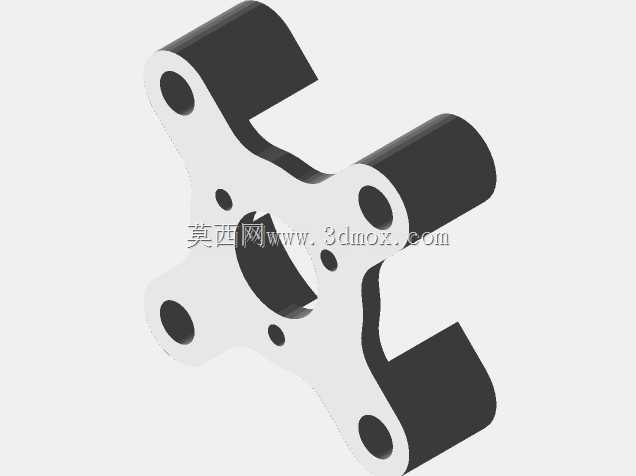

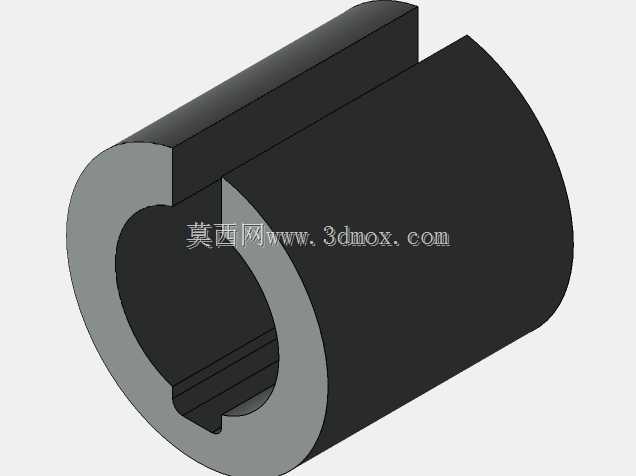

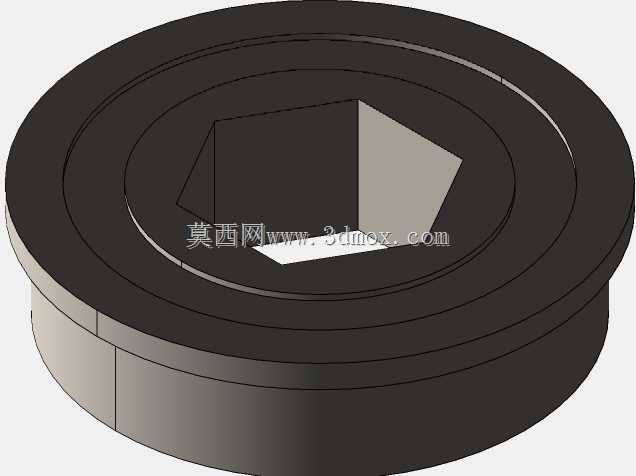

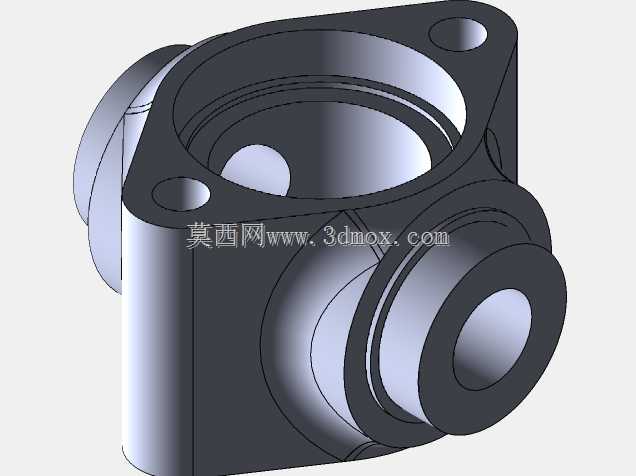

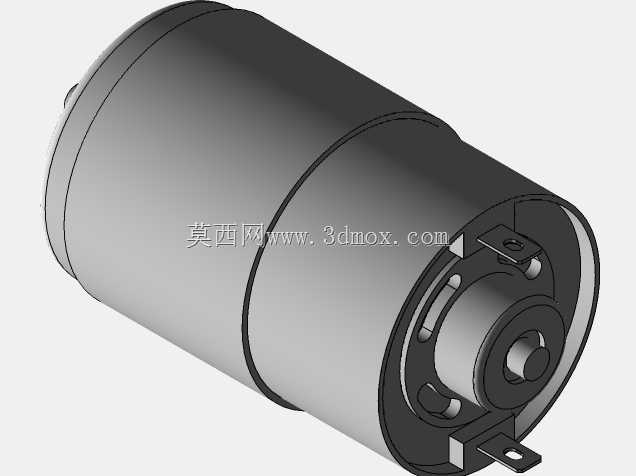

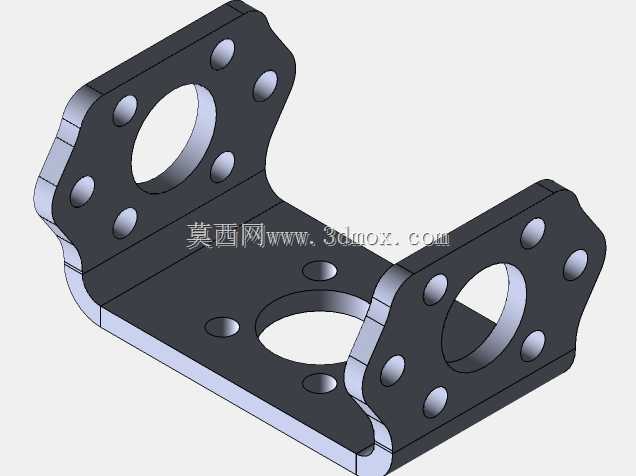

　　适配不同高度的作业工位需求。上部关节组依次布置肩关节、肘关节与腕关节，其中肩关节承担大臂俯仰动作，肘关节连接大臂与小臂完成小臂角度调整，腕关节集成三个正交旋转自由度，可带动末端执行器完成任意空间位姿的调整，所有关节位置均预留标准执行器安装接口，可根据负载需求适配不同扭矩规格的驱动单元，关节连接处采用交叉滚子轴承作为回转支撑，可同时承受径向、轴向与倾覆力矩，保证关节回转精度与重复定位稳定性。末端法兰采用标准接口设计，可快速更换夹爪、吸盘、工具头类执行部件，适配物料搬运、精密装配、作业探测等不同场景的使用需求。设计过程中对各关节的运动行程做了硬限位预留，可在关节极限位置安装机械限位块与位置检测元件，避免运动超程带来的结构碰撞，

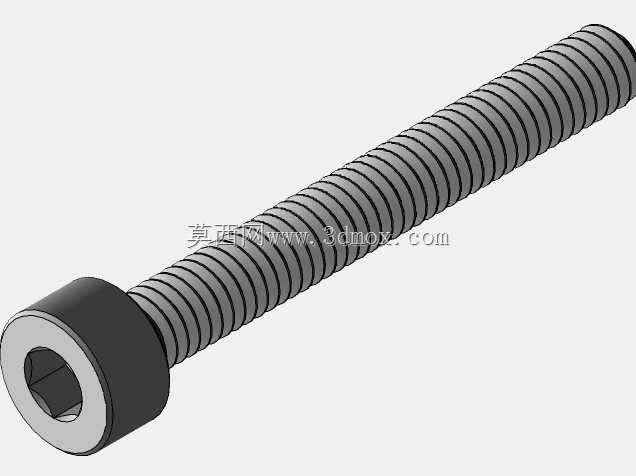

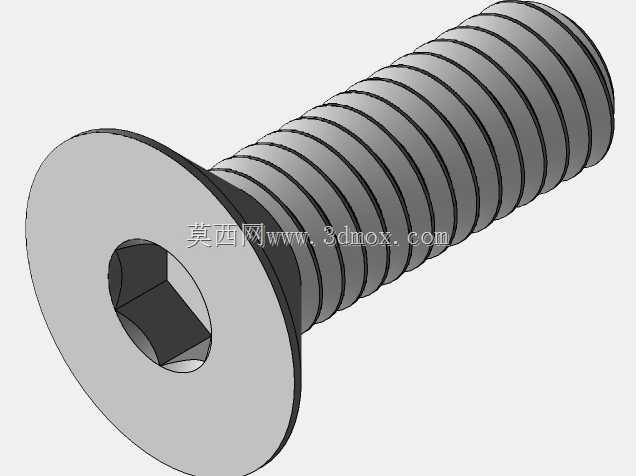

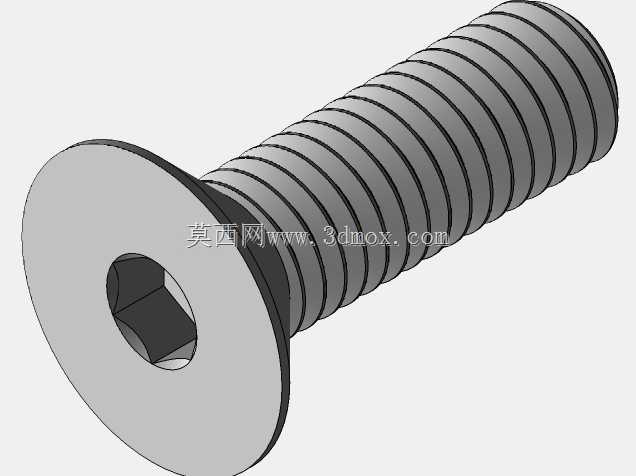

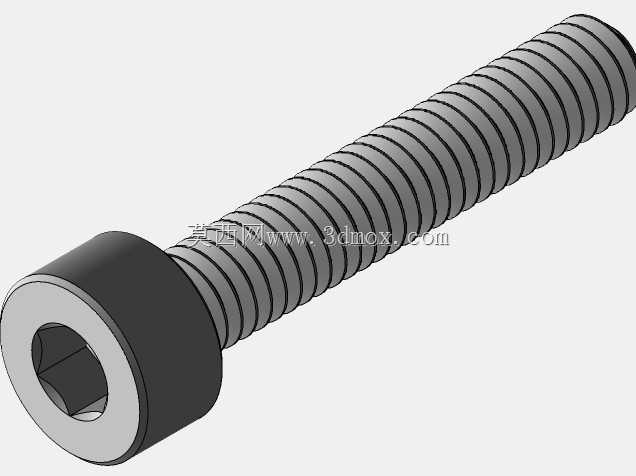

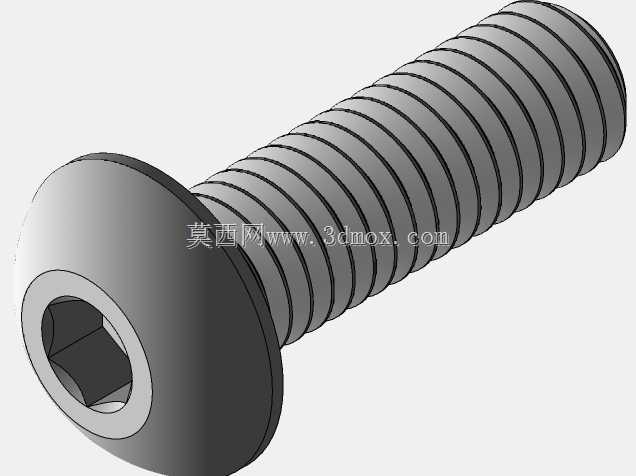

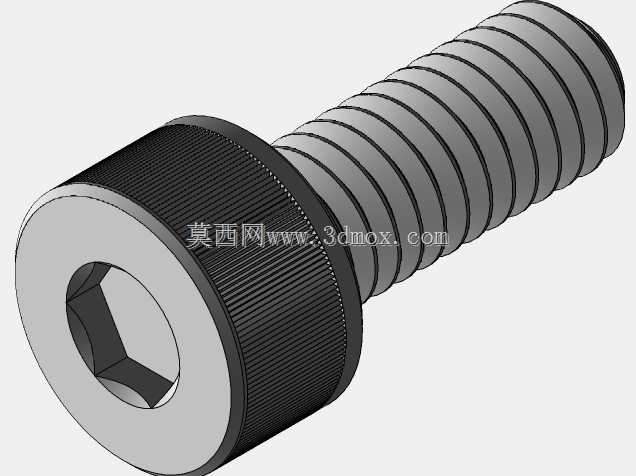

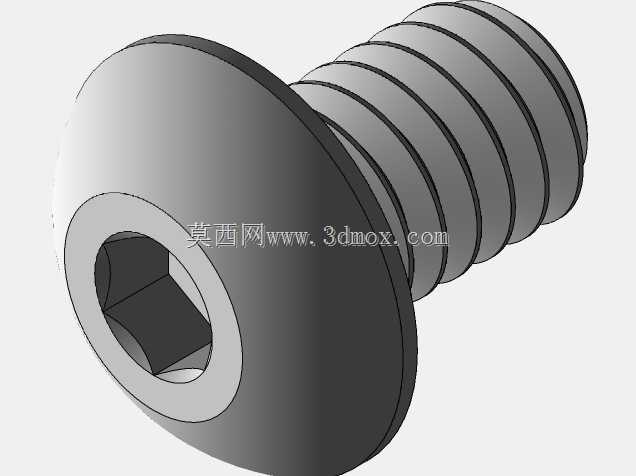

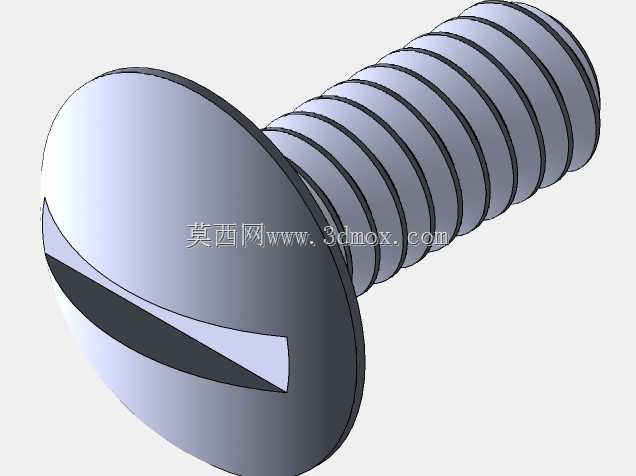

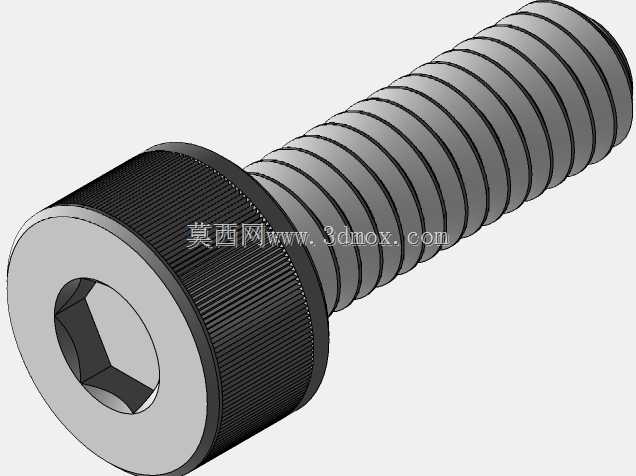

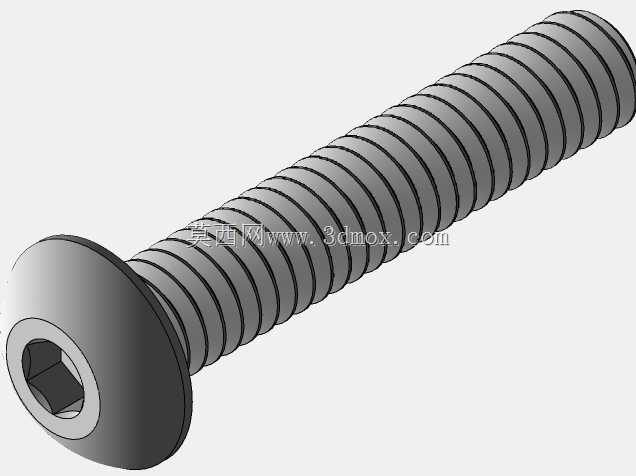

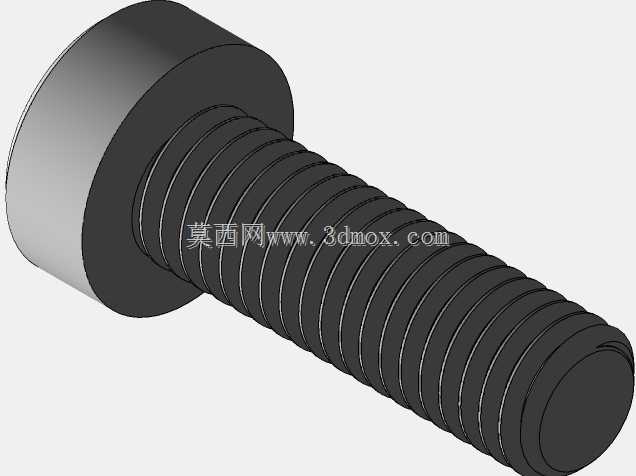

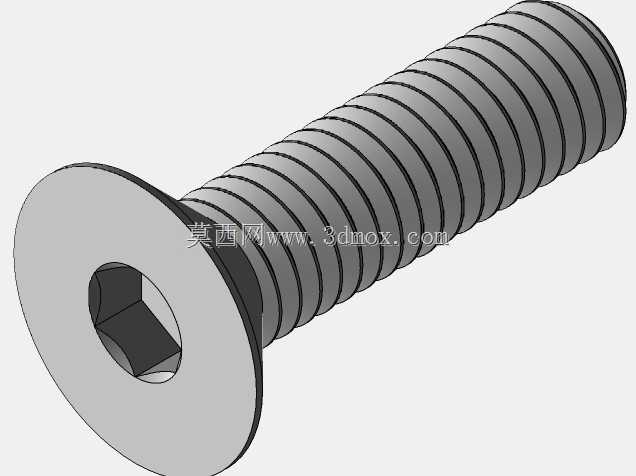

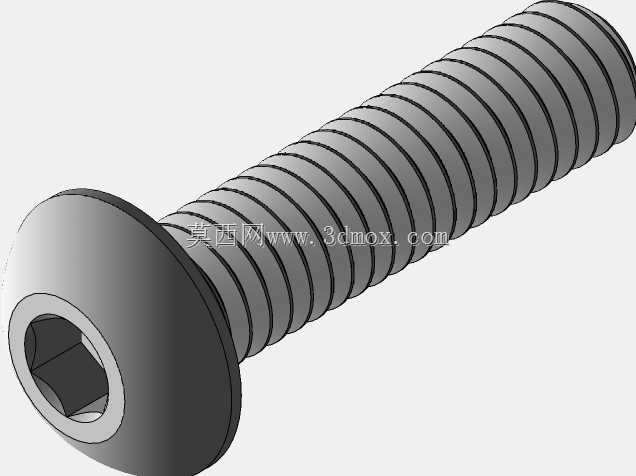

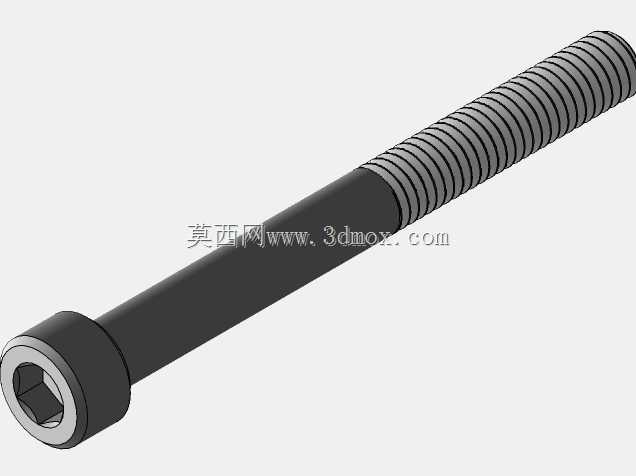

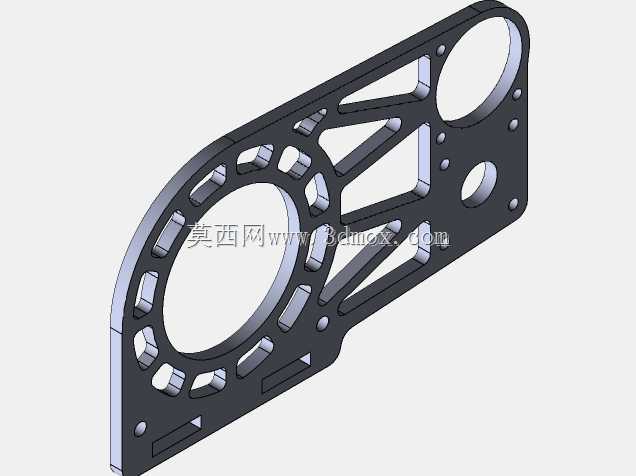

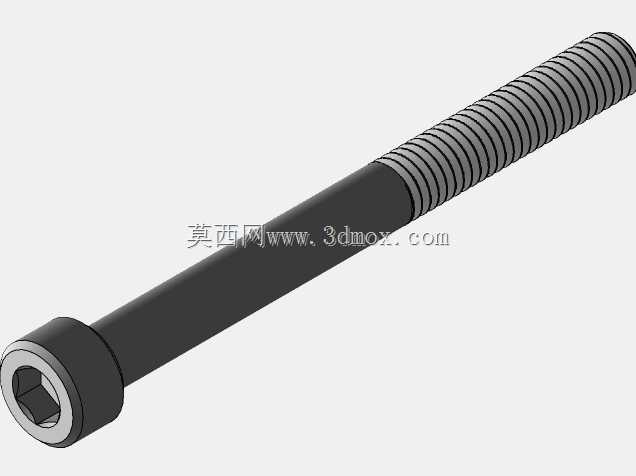

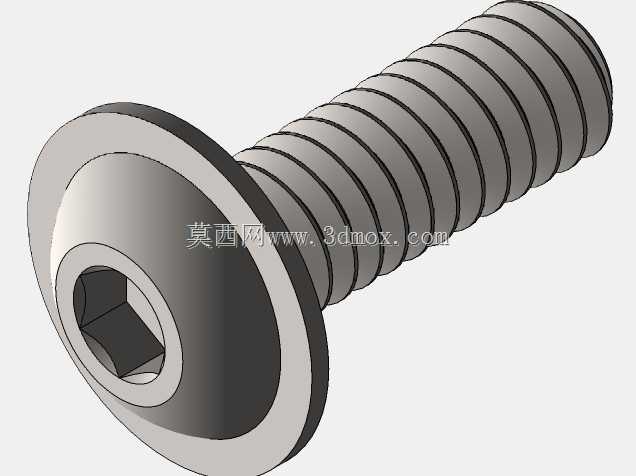

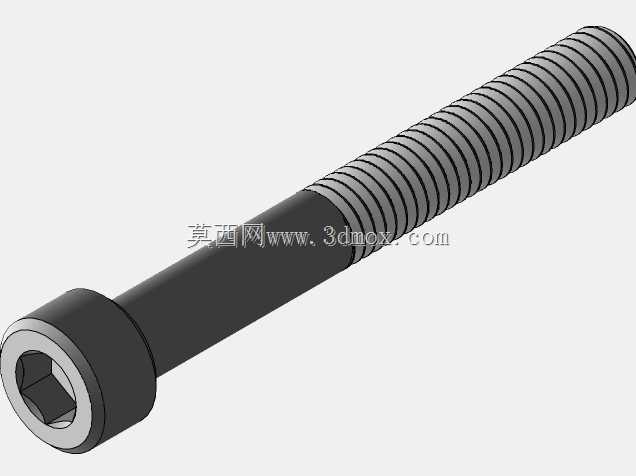

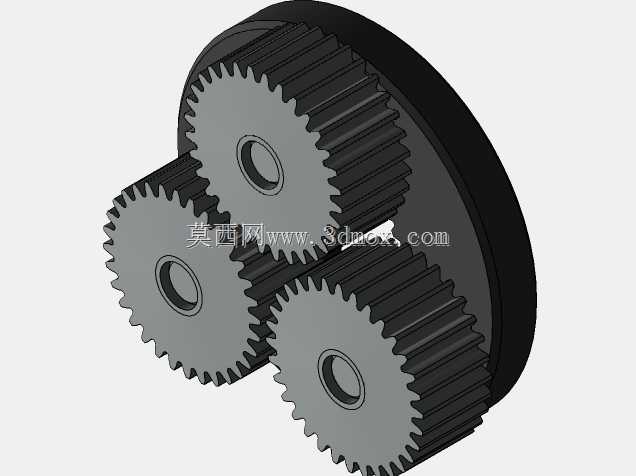

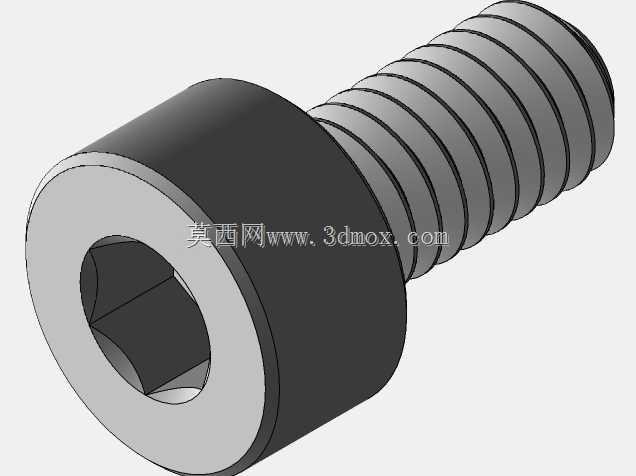

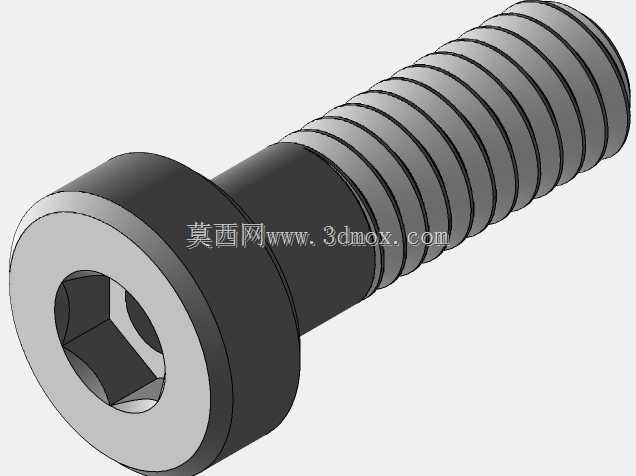

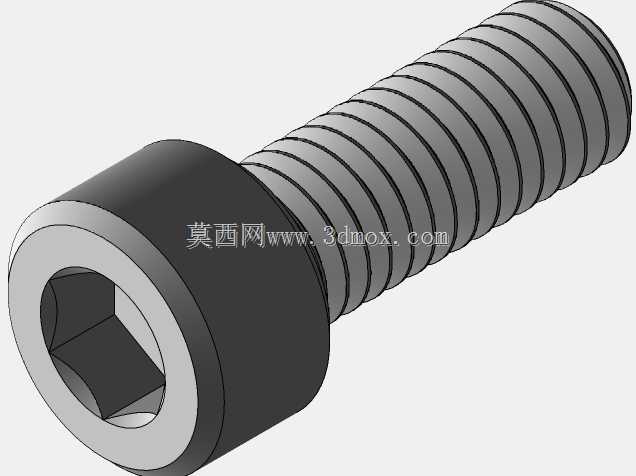

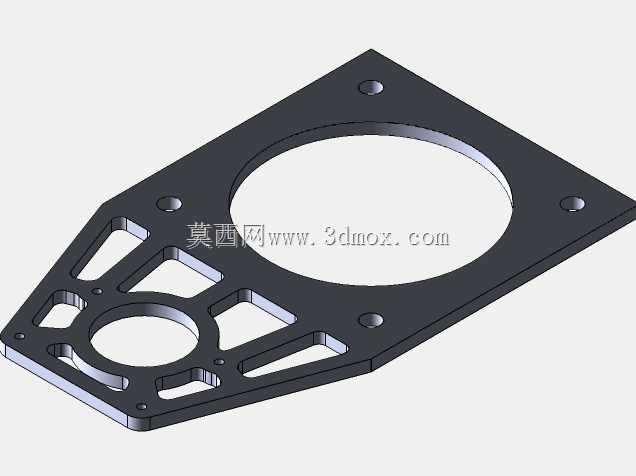

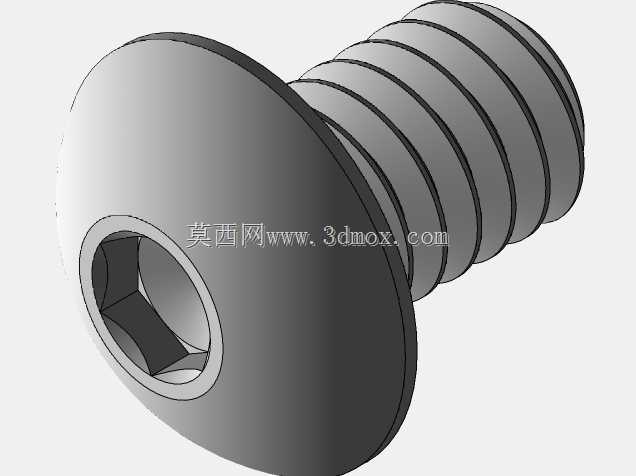

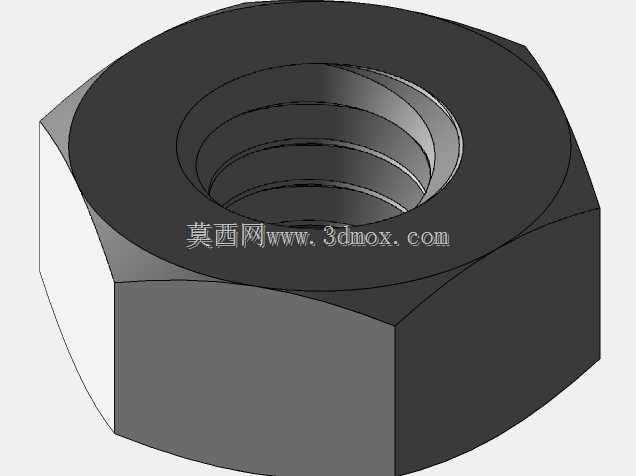

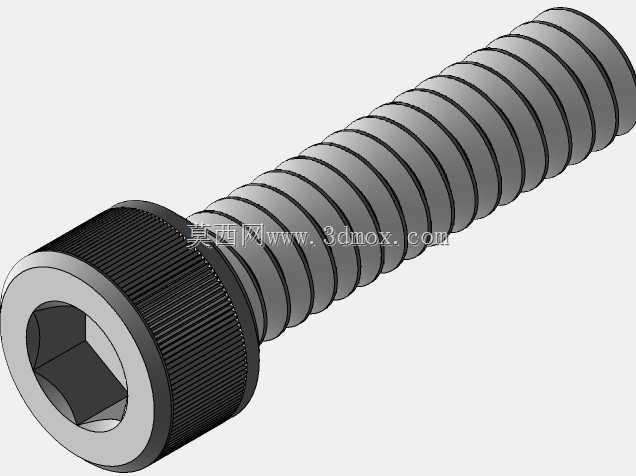

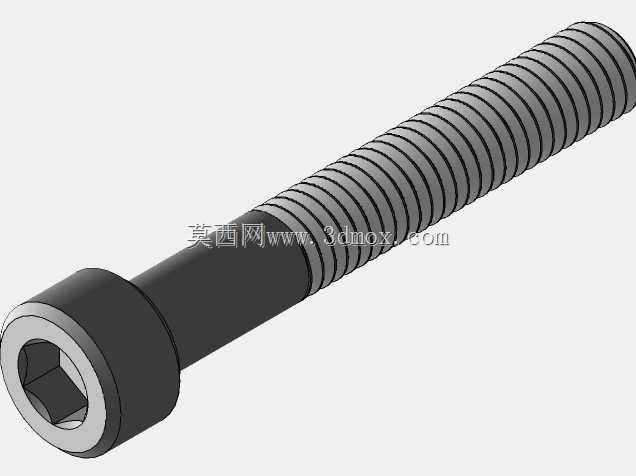

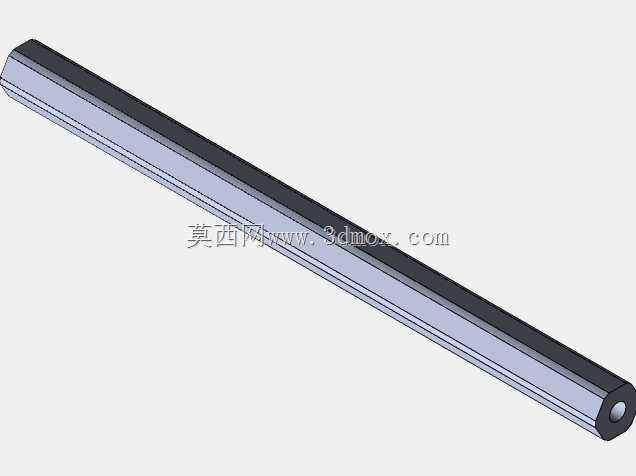

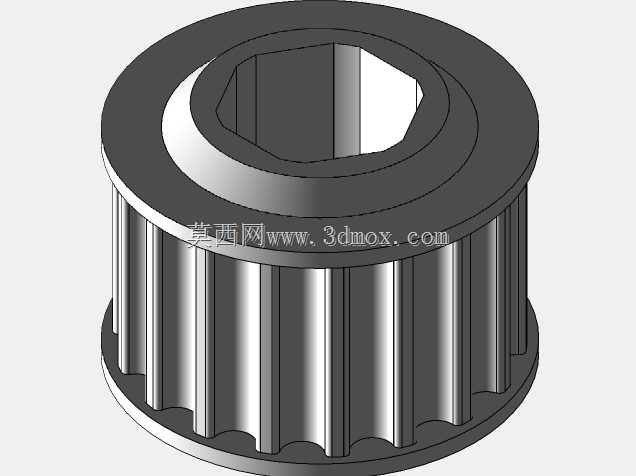

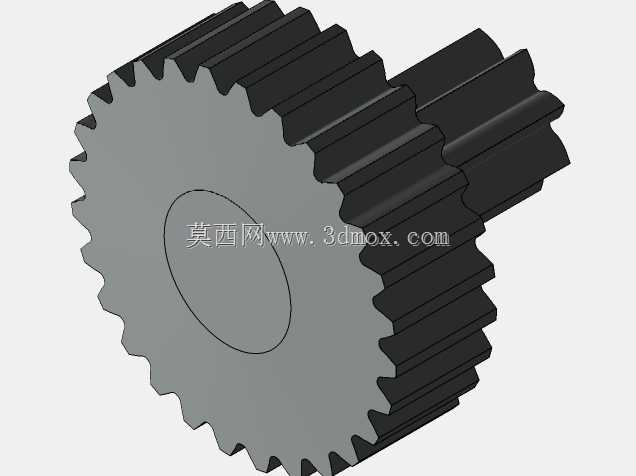

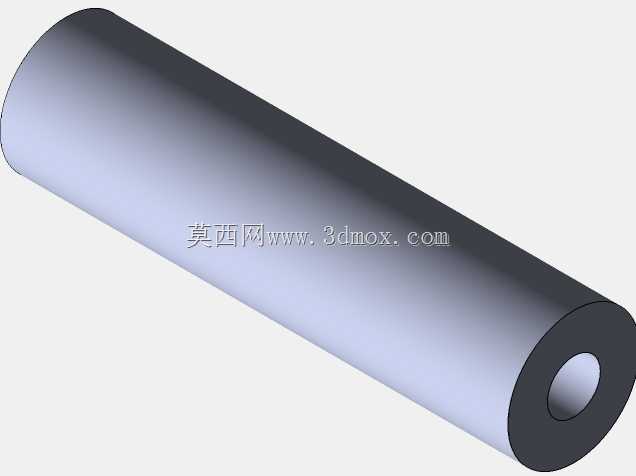

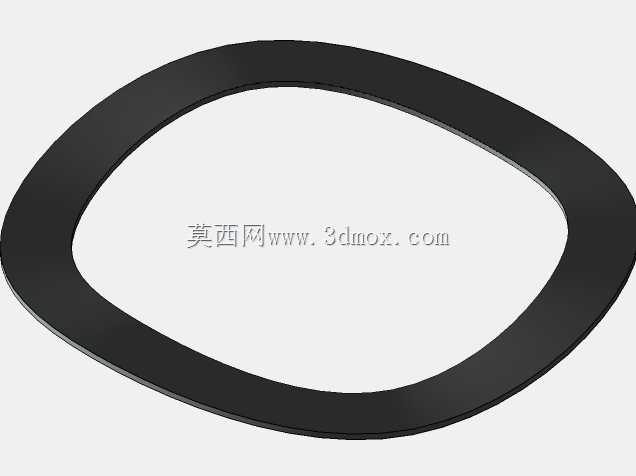

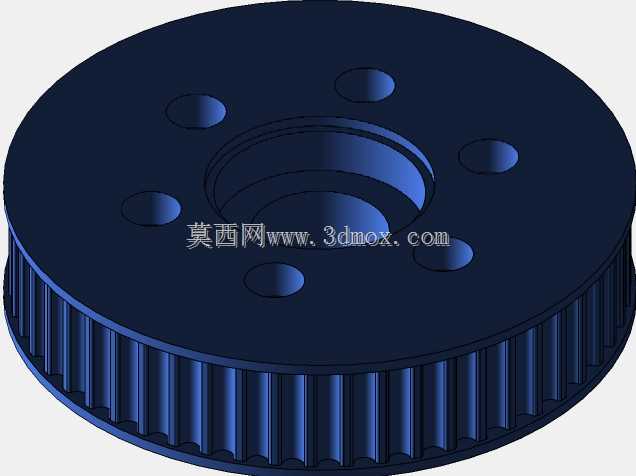

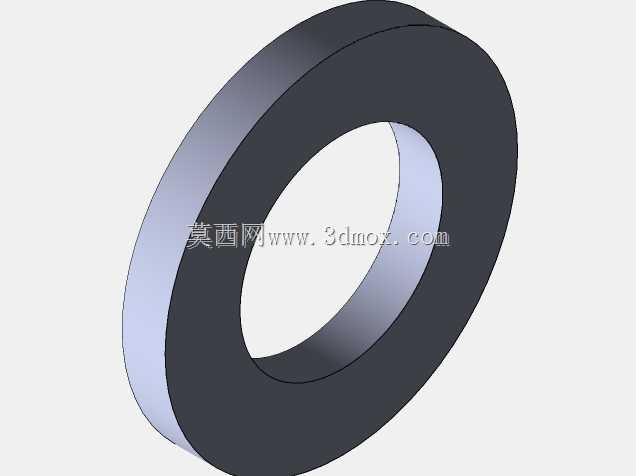

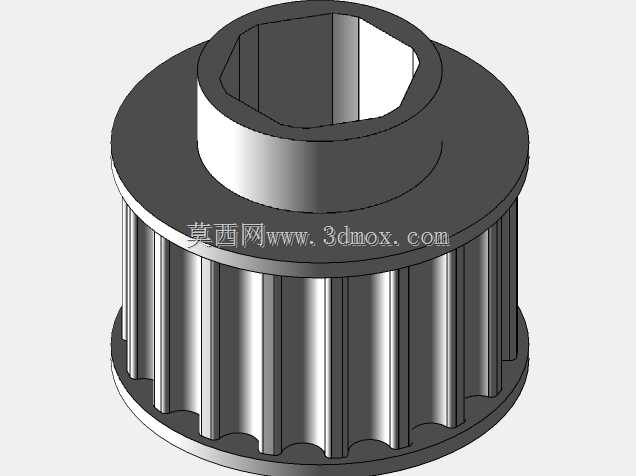

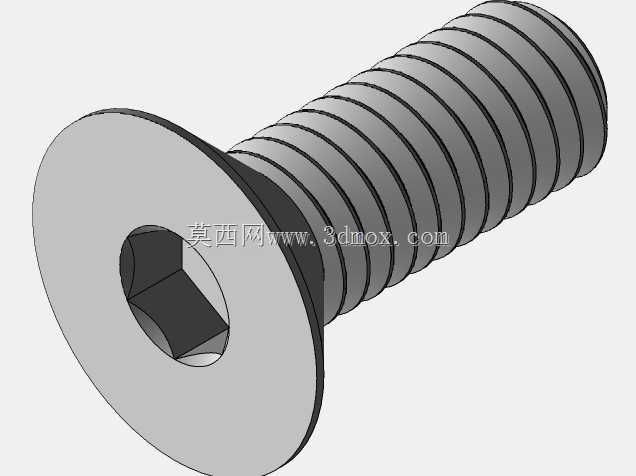

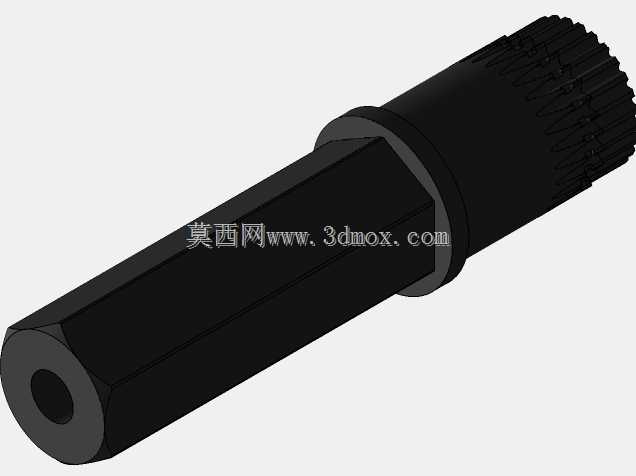

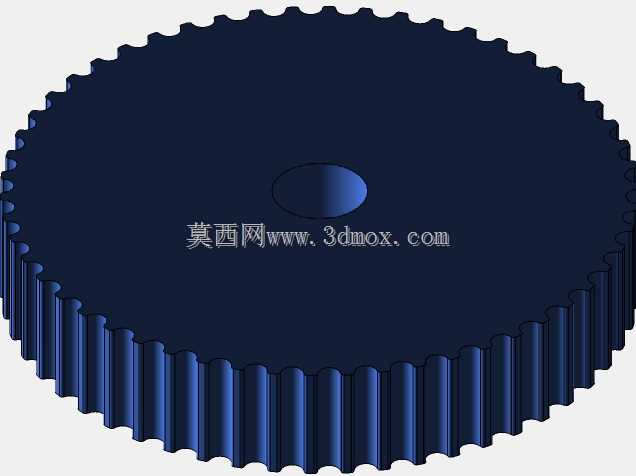

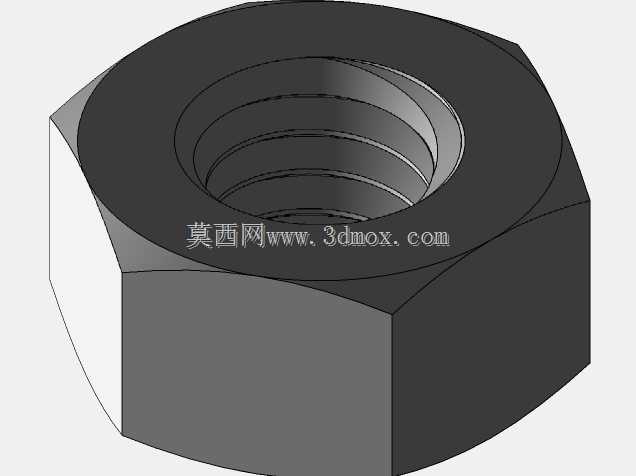

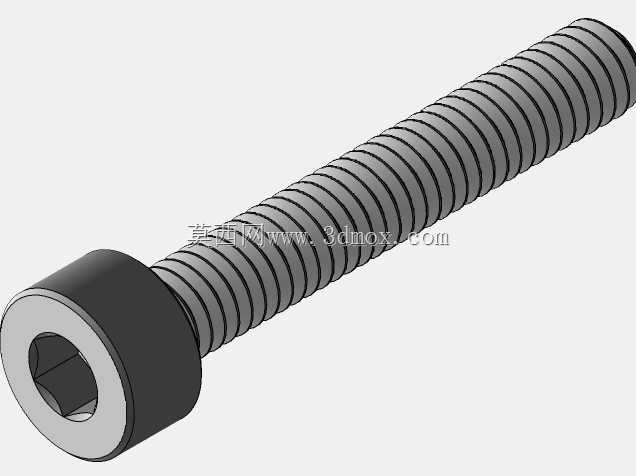

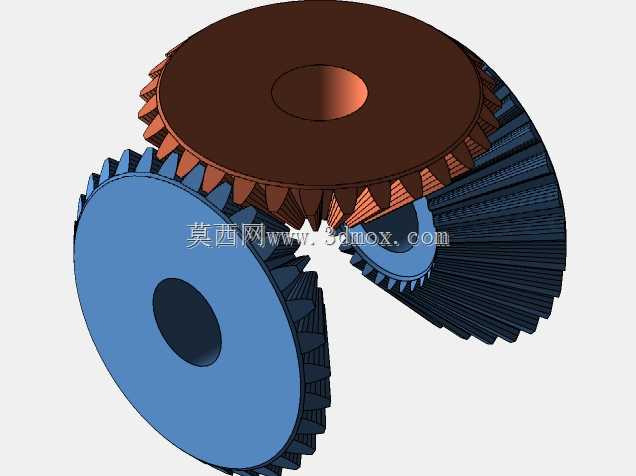

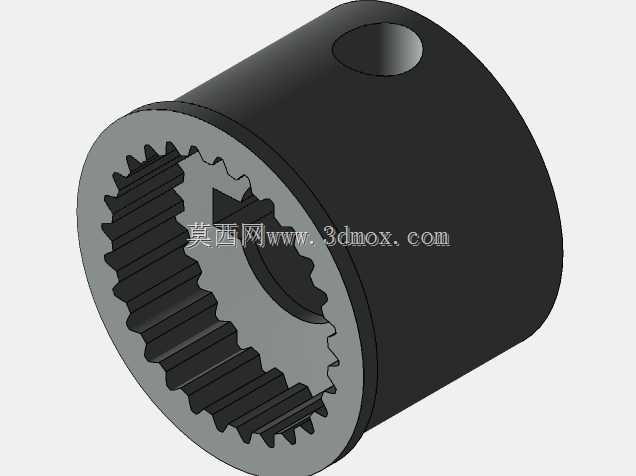

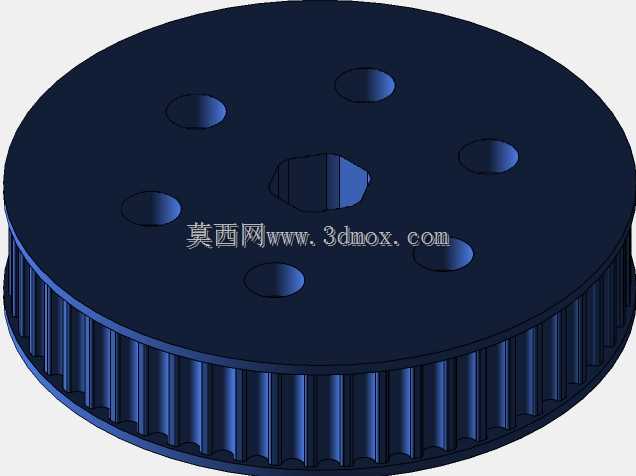

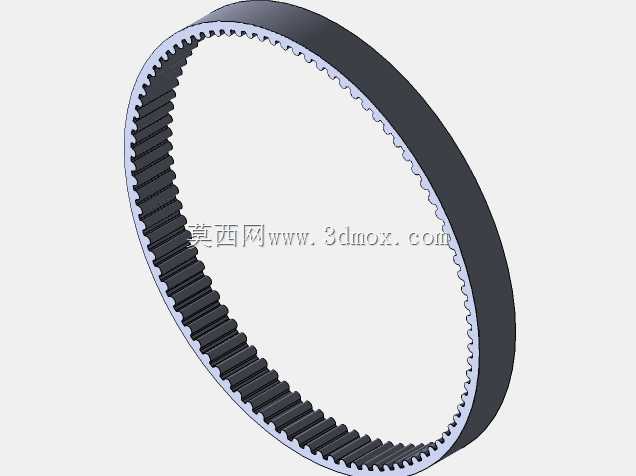

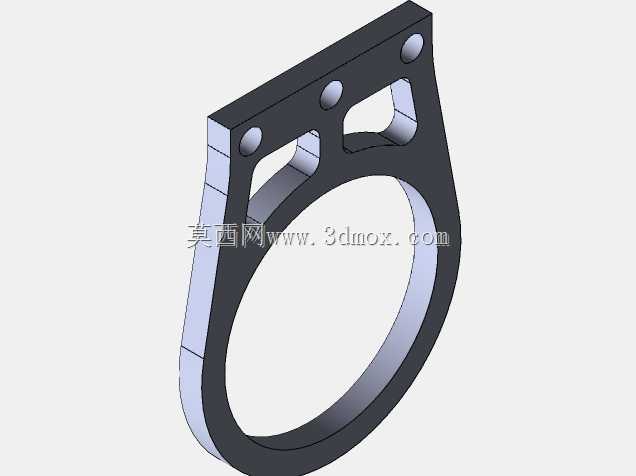

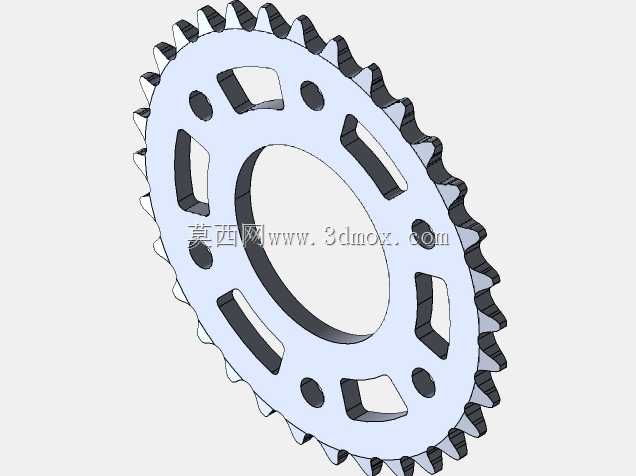

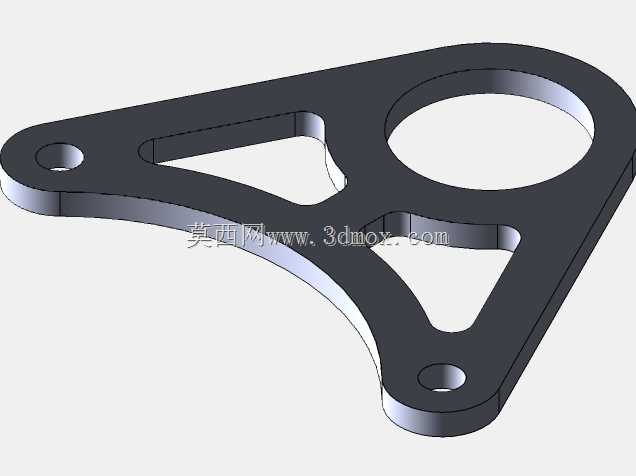

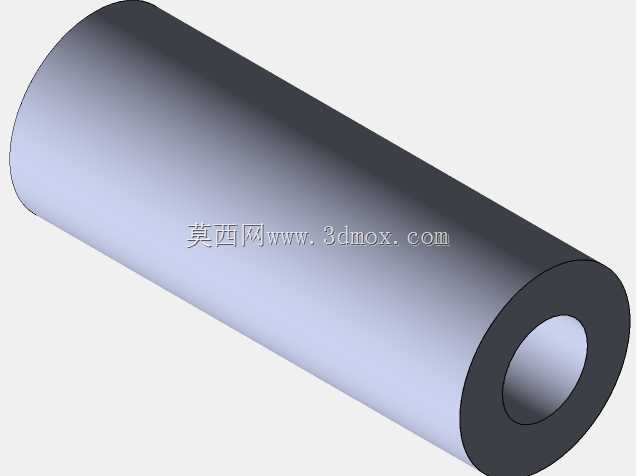

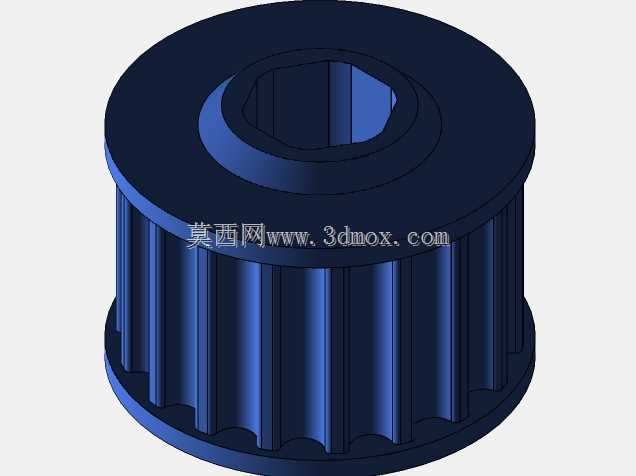

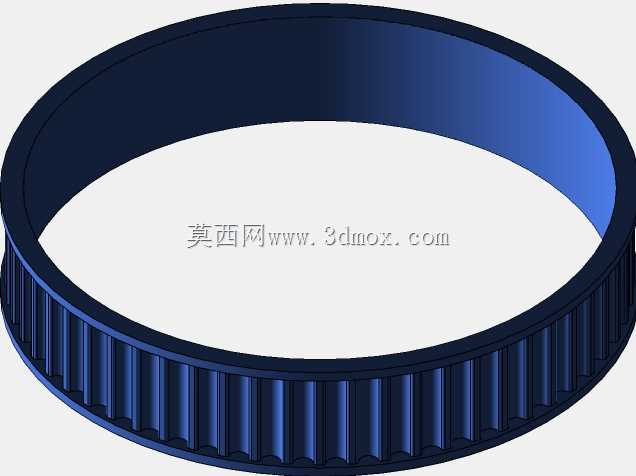

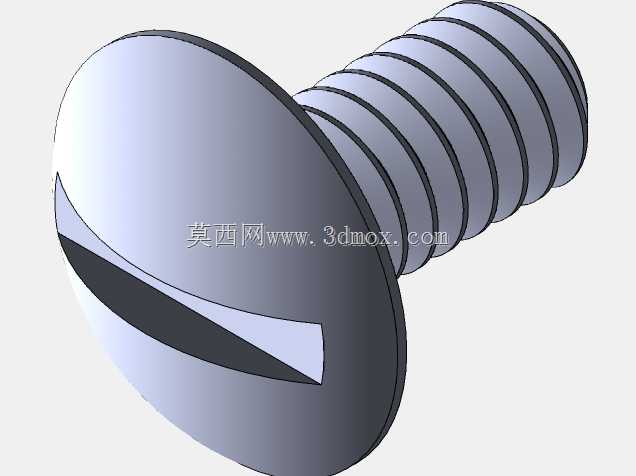

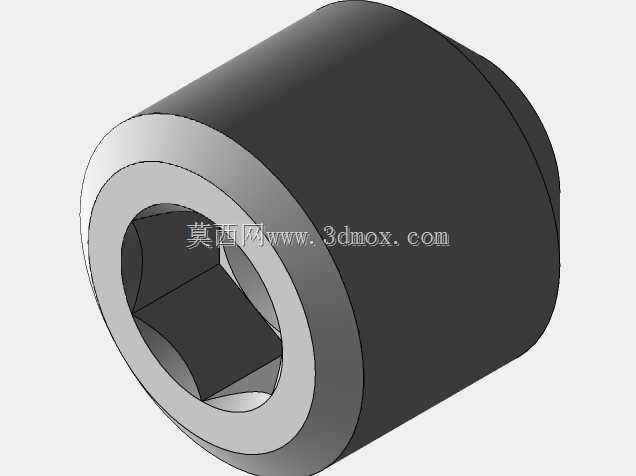

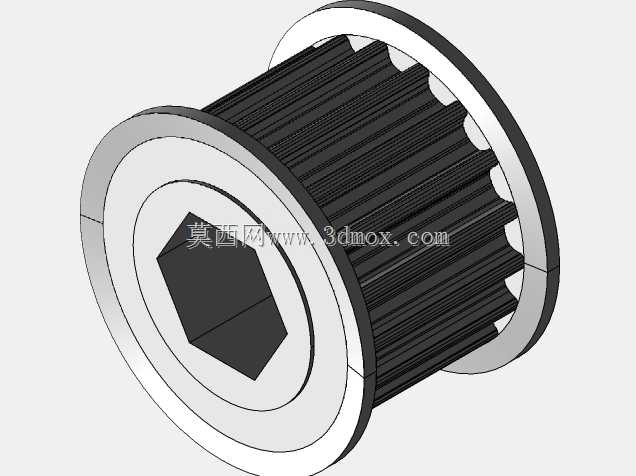

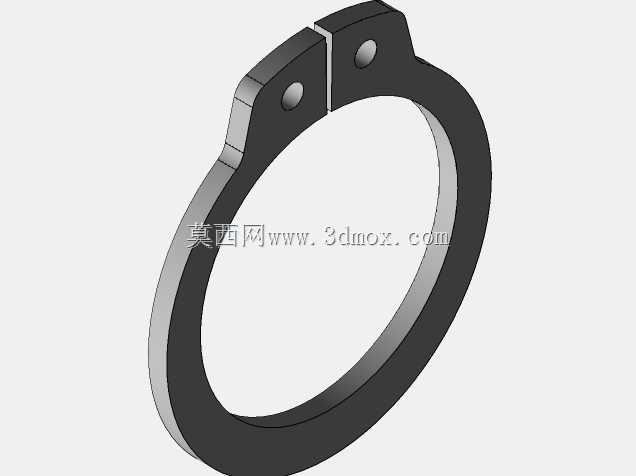

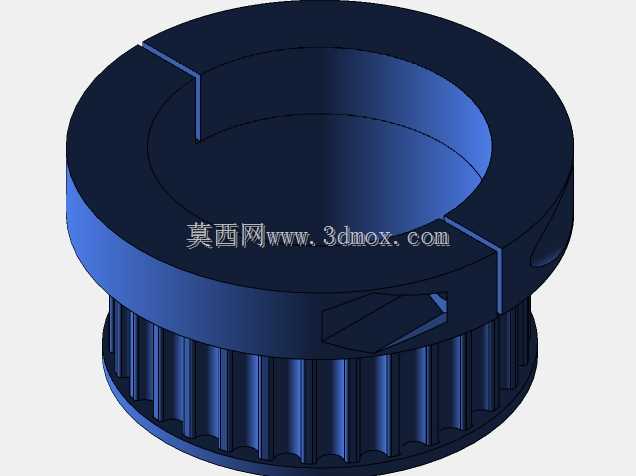

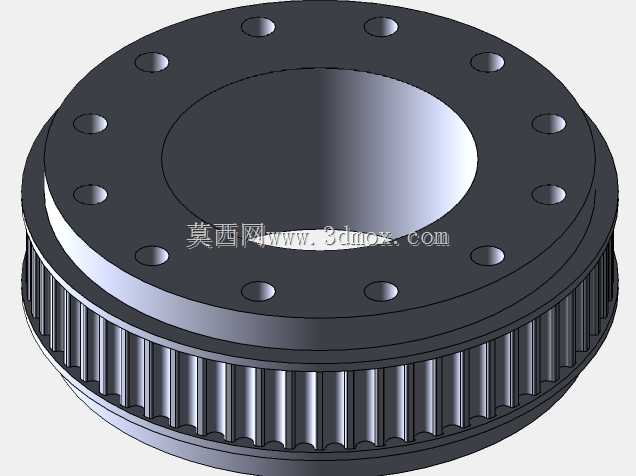

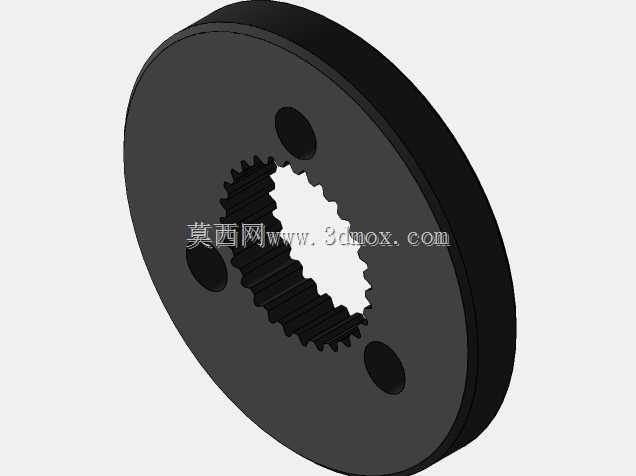

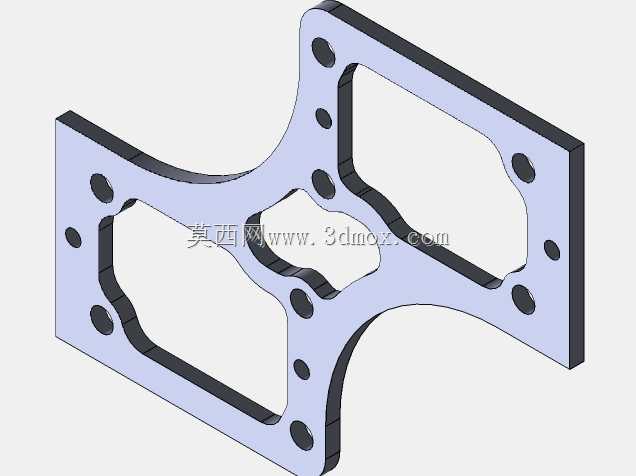

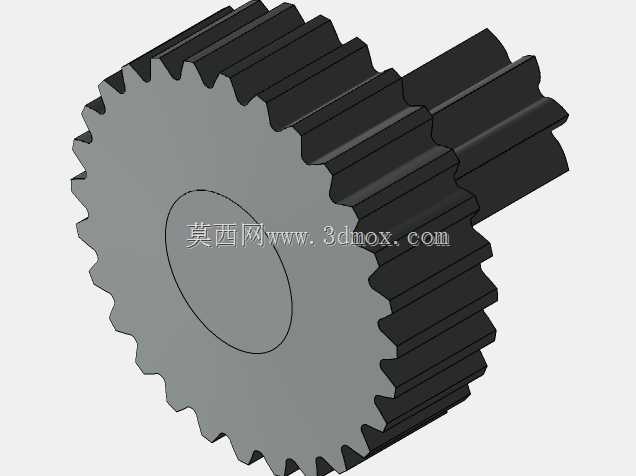

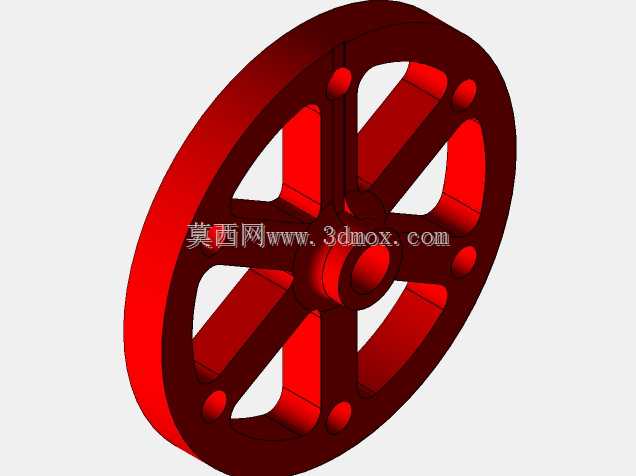

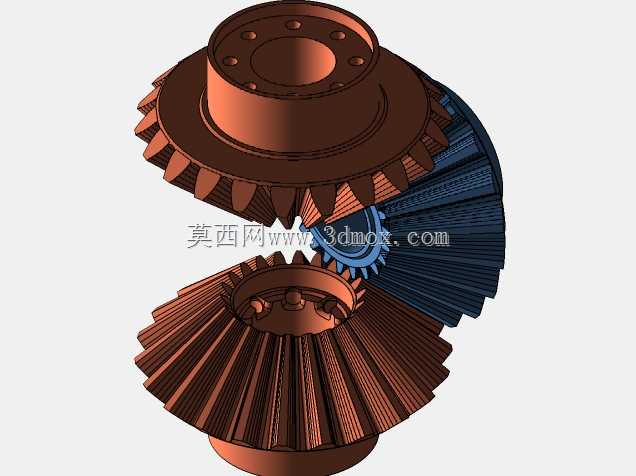

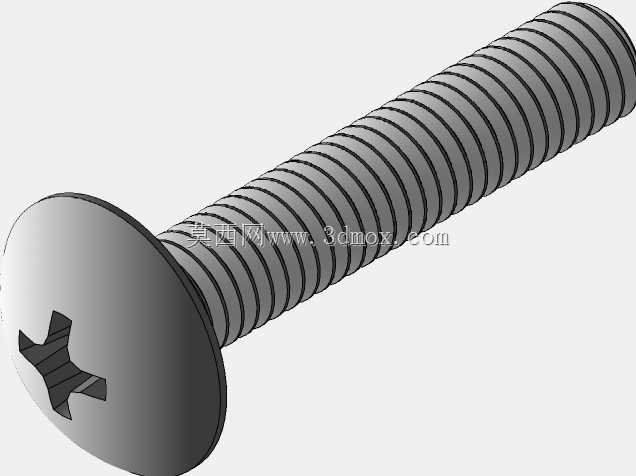

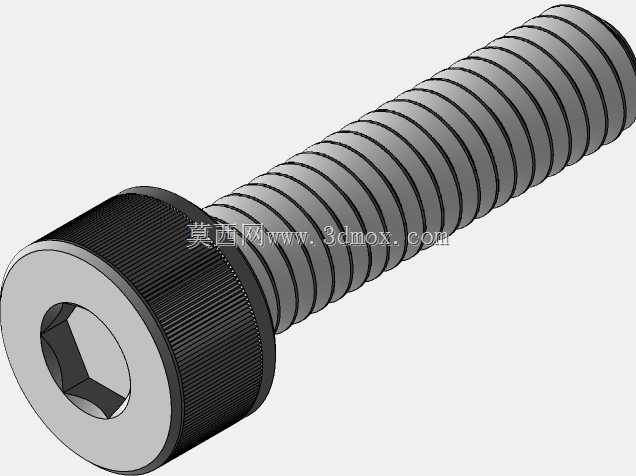

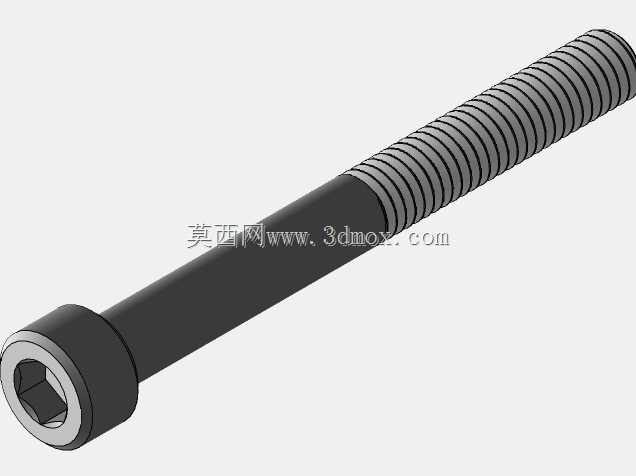

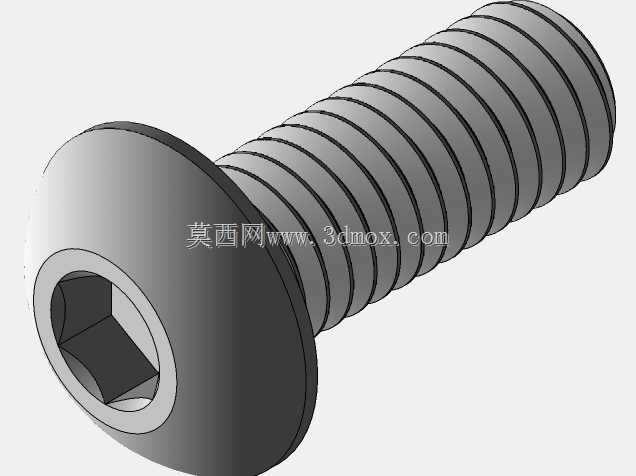

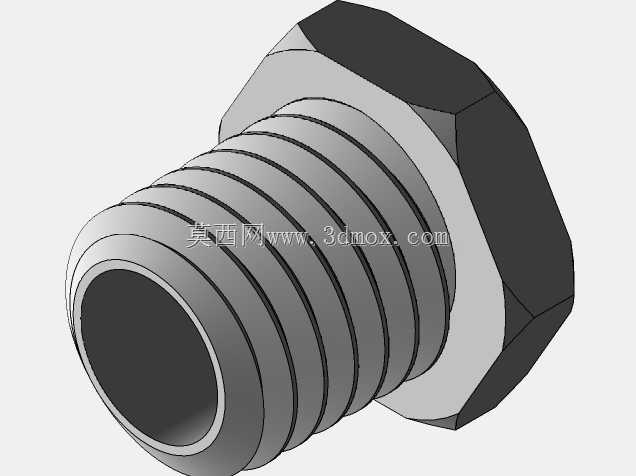

　　所有传动部件的安装位置均做了走线空间预留，驱动线缆与信号线缆可沿臂体内部线槽排布，避免外部走线带来的运动干涉与线缆磨损问题。从实际应用角度出发，该构型机械臂既可以固定安装在生产工位作为小型作业单元执行重复性操作任务，也可以搭载在移动巡检平台、竞赛机器人底盘上作为操作执行端，完成复杂环境下的交互作业。结构设计阶段充分考虑了加工制造的可行性，除标准传动件与紧固件外，大部分结构件可通过3D打印或者钣金切割工艺加工成型，桁架结构的杆件连接位置采用定位孔加紧固件的连接方式，降低装配难度，同时方便后期维护更换受损部件。各关节的传动间隙可通过调整预紧结构进行补偿，长期使用出现磨损后无需整体更换关节组件，仅需调整预紧量即可恢复原有传动精度。

　　整机竖直方向伸展后可覆盖较高的作业范围，收缩后整体高度较低，方便收纳与转运，臂体完全收拢时的水平投影尺寸较小，可适配空间受限的安装场景。在负载能力匹配上，该结构在小臂水平伸展的极限工况下，可通过桁架结构的刚性分散负载力矩，避免臂体出现过大的挠度变形，保证末端作业的位置精度，腕关节处的自由度配置可让末端执行器在作业空间内任意调整姿态，无需调整整机位置即可完成复杂曲面、多角度的作业需求。
