Arduino Mega延迟测量系统专用防护外壳

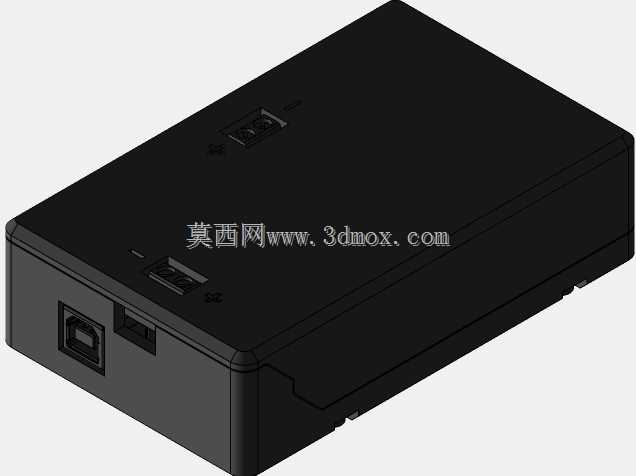

　　在光学延迟测量、信号传输时延校准这类实验室测试场景中，裸露的Arduino Mega开发板很容易被实验台面上的线材拖拽、试剂泼溅或是工具磕碰损坏，尤其是Glass2Class这类需要频繁调整光路、挪动测试组件的延迟测量系统，开发板上的USB接口、电源端口长期受线材拉扯，很容易出现焊盘脱落、接口松动的问题，直接影响测试数据的连续性，这套定制外壳就是针对这类场景做的结构适配。从实际安装的边界来看，外壳内腔完全贴合Arduino Mega的标准板型尺寸，预留的接口位置完全对应开发板上的USB-B型编程口、直流电源输入口以及侧边的扩展引脚排针位置，不会出现接口对位偏差导致的线材插装受阻问题，外壳侧壁的接口开孔做了0.2mm的公差余量，

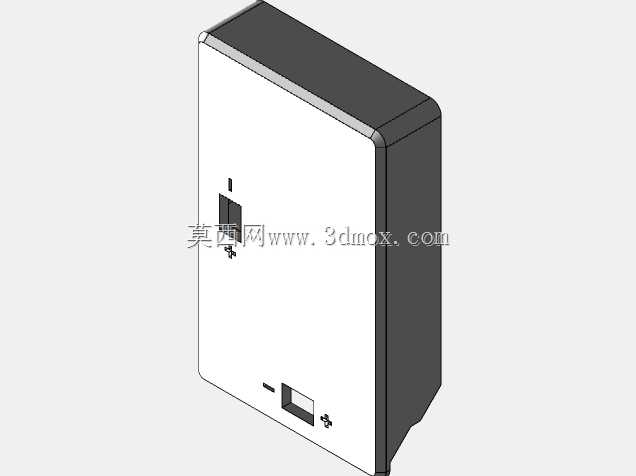

　　即使是不同批次生产的开发板存在微小尺寸误差，也能顺利完成插装。设计上没有采用常见的上下盖全卡扣结构，而是选用M3x10带帽螺钉配合铜质螺纹嵌件做紧固连接，这种结构相比纯卡扣结构的抗冲击性更好，频繁拆装调整开发板上的跳线、外接模块时，不会出现卡扣断裂导致壳体报废的问题；考虑到实际使用中很多时候不需要完全拆开外壳就能完成常规接线，紧固点位的数量做了优化，最少仅需3组螺钉加嵌件就能满足日常防护的固定需求，要是需要在移动测试场景下使用、或是经常需要把整套测量系统带出实验室做外场测试，也可以加装更多的紧固点位，进一步提升壳体的连接强度，避免搬运过程中壳体散开磕碰开发板。壳体的外表面做了细微的磨砂纹理处理，

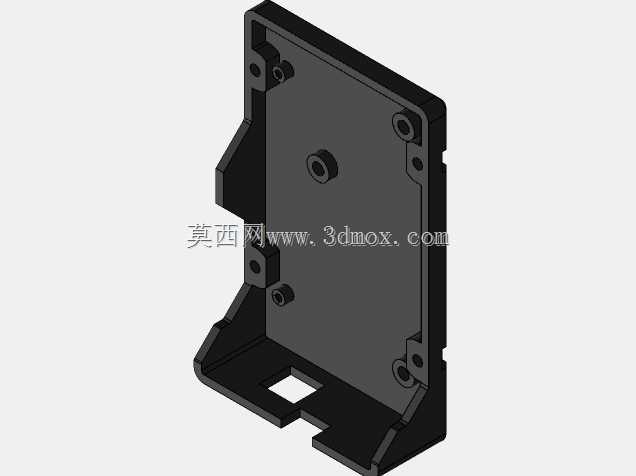

　　既不会像光面外壳那样容易残留指纹和实验台上的污渍，也能在手持挪动设备时提供足够的摩擦力，减少滑落的风险；壳体上表面预留了轻微的凹陷标识位，对应开发板上的复位按键位置，不用拆开外壳就能通过凹陷位置准确找到复位按键，完成测试系统的重启操作，不用每次重启都掀开上盖，提升了测试操作的效率。在内腔的结构设计上，壳体内部做了均匀分布的支撑柱，支撑柱的高度刚好顶住开发板的非布线区域，不会碰到板上的贴片元件或是焊盘，既能避免开发板在壳体内上下晃动，也能在壳体受到挤压时给电路板提供足够的支撑，防止电路板受力变形导致元件虚焊。同时壳体的内壁和开发板之间预留了1.5mm的均匀间隙，既可以容纳开发板上外接的飞线、小型传感器模块，也能形成一定的空气流通空间，

　　避免开发板长时间运行时热量堆积在壳体内影响运行稳定性。针对Glass2Class延迟测量系统的外接走线需求，壳体的侧边还预留了可拓展的敲落孔位，要是需要外接光电探测器、信号触发线这类额外的线材，不用重新加工壳体，只需要敲掉对应位置的挡片就能穿线，适配不同测试方案下的接线需求；壳体的边角做了R3的圆角处理，不会像直角外壳那样在挪动时刮伤实验台面或是勾扯测试线材，整体的外形尺寸控制也兼顾了桌面摆放的空间需求，不会占用过多的实验台操作区域，和测量系统的光路组件、信号处理模块摆放在一起时也能保持布局整洁。
