垂直轴小型立式风力发电涡轮结构设计

　　在分布式离网供电场景中，这类垂直轴风力涡轮的适配性远高于常规水平轴机型，不管是山区零散住户的补能供电、野外监测站点的持续供能，还是城市建筑屋顶的微风电系统搭建，它都能避开水平轴风机需要对风、高风速启动、运行噪音大的短板，在紊流风场、变向风况下保持稳定的动力输出。不同于常见的半圆桶形Savonius结构，这套叶轮采用了基于naca-0018翼型坐标的叶片设计，叶片截面的升阻比经过优化，在3m/s左右的低风速下就能启动运转，不会因为风场紊流出现叶片失速、动力断档的问题。

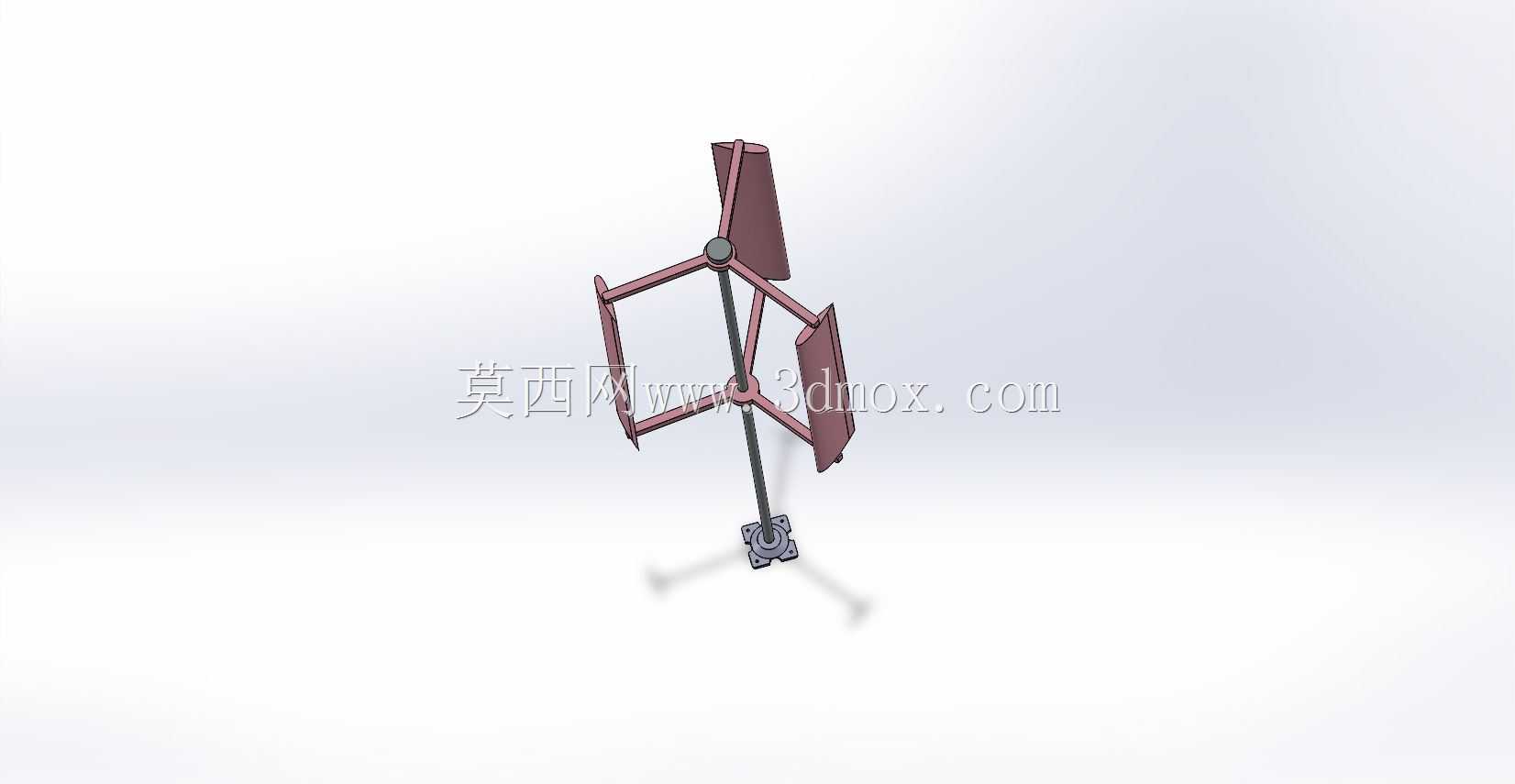

　　从结构组成来看，整套涡轮分为三个核心功能段：底部是方形法兰安装基座，基座上集成了回转支撑结构与主轴定位轴承座，安装时可直接通过螺栓固定在混凝土基础、钢结构支架或者建筑顶面的预置安装位上，基座的安装孔位按照通用小型风电设备的安装间距设计，不需要额外定制转接件就能适配多数现有支架；中间段是垂直布置的主传动轴，轴身采用等直径圆钢加工，上下两端分别连接顶部叶轮锁紧结构和底部的动力输出端，轴系的同轴度公差控制在0.1mm以内，避免高速运转时出现径向跳动带来的振动损耗；上部的叶轮部分采用三叶片均布结构，每片叶片通过两根平行的横向支撑臂与中心轴套连接，支撑臂采用三角形桁架式结构，在降低自身重量的同时保证足够的结构刚度，不会在强风下出现支撑臂变形、叶片扫膛的问题，叶片的安装角经过反复校核，兼顾低风速启动性能和额定风速下的动力输出效率。

　　实际应用中，这类垂直轴涡轮不需要加装偏航对风装置，不管风向是水平任意方向变化，叶片都能在回转过程中持续获得气动推力，整套设备的结构复杂度比同功率水平轴风机低40%左右，后期维护只需要定期检查主轴轴承润滑情况和叶片连接螺栓的预紧力即可，运维成本大幅降低。设计过程中，特意将叶片的翼型前缘做了钝化处理，避免叶片在高转速下产生尖锐的气动噪音，实测在额定转速下，设备1米处的运行噪音低于55分贝，完全满足居民区、办公区周边的安装噪音要求。安装边界方面，整套设备的回转直径控制在1.2米，总高度（含基座）约1.8米，安装时只需要预留出直径1.5米的无遮挡空间，保证叶片回转范围内没有障碍物即可，对安装场地的空间要求极低，甚至可以在路灯杆、监控杆的顶部直接加装，不需要单独搭建高耸的塔架。

　　从动力输出特性来看，这套翼型设计的叶轮在风速5-12m/s的区间内，扭矩输出的线性度非常好，不会因为风速小幅波动出现输出扭矩骤变的问题，搭配小型永磁发电机就能输出稳定的电能，经过整流稳压后可以直接给蓄电池充电，或者给低功耗的野外监测设备、照明设备直接供电。和传统的阻力型垂直轴风机相比，这种升阻结合的翼型设计风能利用系数提升了20%以上，在相同的扫风面积下能获得更高的发电功率，同时叶片的结构强度更高，能承受的极限风速达到35m/s，在沿海阵风多发区域、山区峡谷风场都能可靠运行，不会出现叶片折断、结构倾覆的问题。结构细节上，叶片与支撑臂的连接位置采用了嵌入式螺栓固定，连接点处做了局部加厚处理，避免长期交变载荷作用下连接位置出现疲劳裂纹；主轴与基座的连接位置采用了双轴承支撑结构，上下两个角接触轴承背对背安装，既能承受径向的风载荷，也能承受叶轮自重带来的轴向载荷，轴承的密封结构采用双唇形密封圈，能阻挡户外环境下的灰尘、雨水进入轴承内部，延长轴承的使用寿命。
