四旋翼航拍巡检无人机结构设计方案

　　这款四旋翼飞行器的结构设计，核心围绕低空作业场景的实用需求展开，没有冗余的装饰性结构，所有构型都服务于飞行稳定性与载荷搭载的平衡。日常作业中，这类设备可覆盖小范围地形测绘、电力线路近距巡检、园区安防巡查、应急现场空中视角采集等场景，相比固定翼飞行器，它对起降场地的要求极低，平整的硬质地面即可完成起降，悬停状态下可稳定获取定点视角的画面信息，适合需要定点停留观测的作业需求。

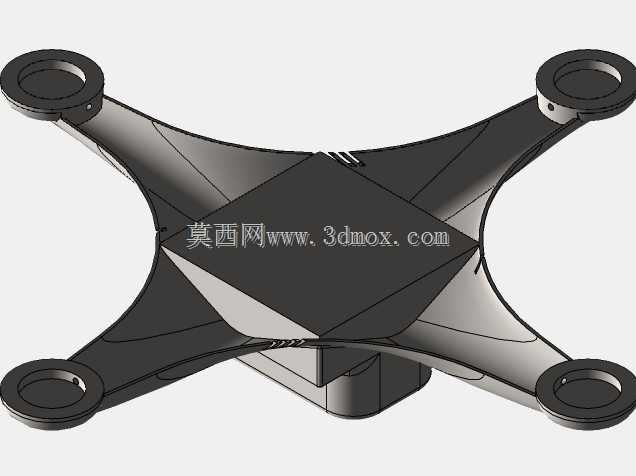

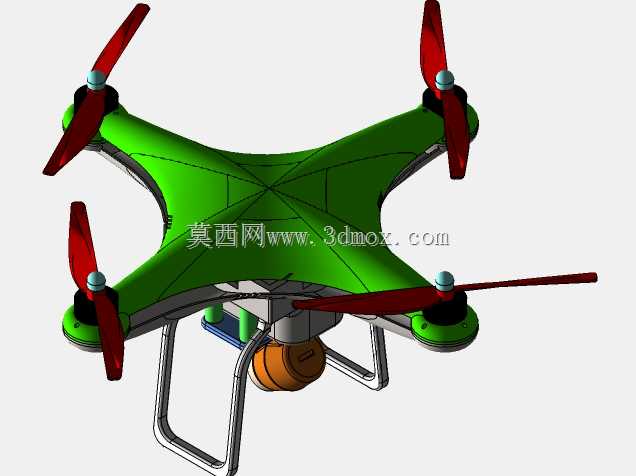

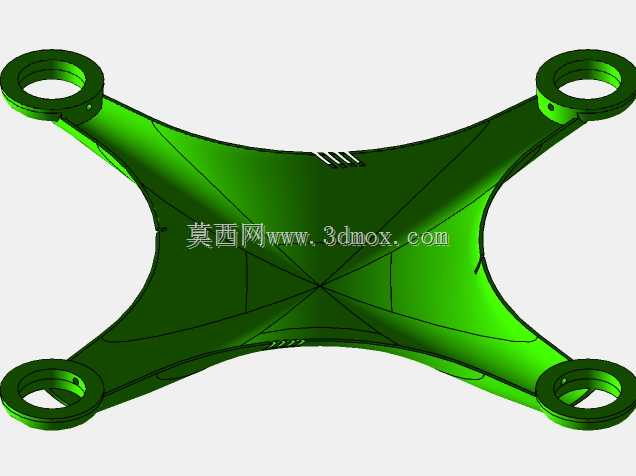

　　从结构布局来看，采用经典的X型四旋翼构型，机臂与中心机身采用一体化曲面壳体设计，壳体曲面做了流线型过渡，可降低低空飞行时的风阻影响，四个机臂末端的电机安装座做了同轴度限位设计，保证电机安装后输出轴与机臂平面垂直，避免因安装偏差导致的旋翼转动动平衡问题，减少飞行过程中的异常振动。旋翼采用两叶快拆式设计，桨根与电机输出轴的配合做了定位卡槽，安装时无需额外调整角度，卡入锁紧即可保证桨叶角度一致，降低现场作业的准备时间。

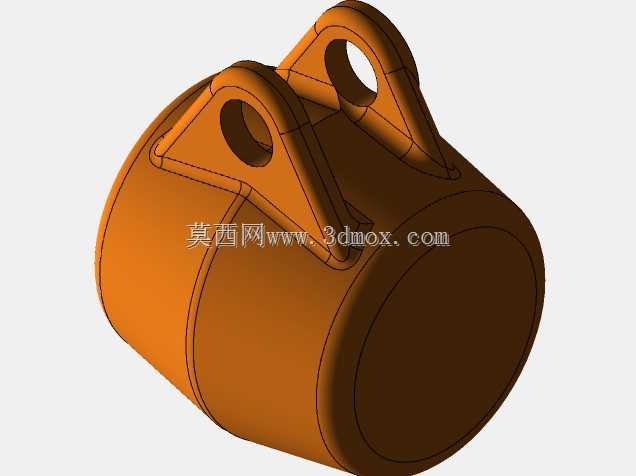

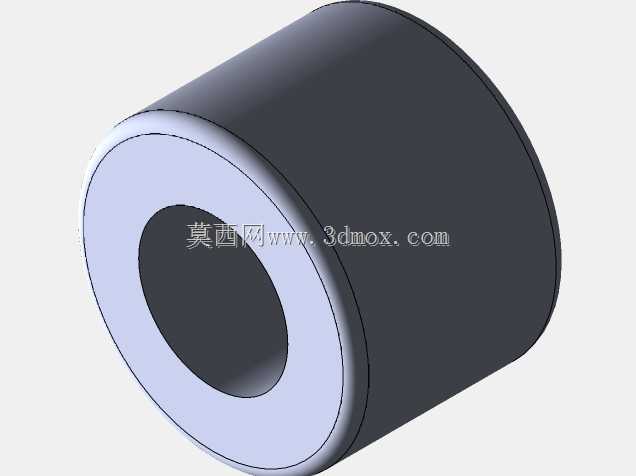

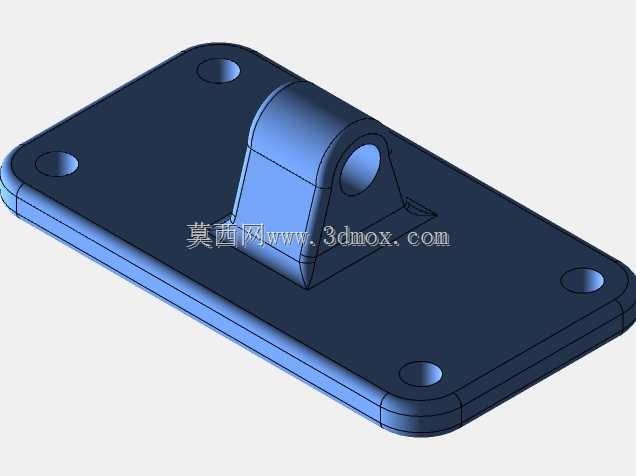

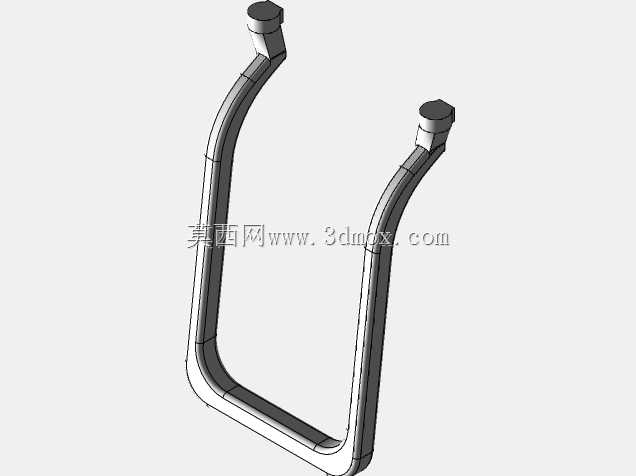

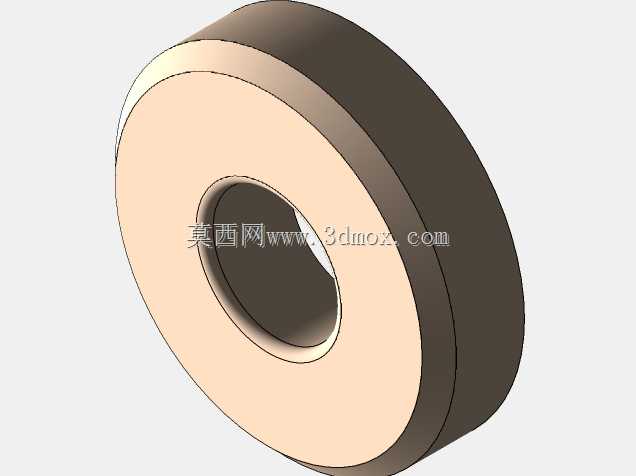

　　机身下部的载荷安装位预留了标准的挂载接口，可适配可见光摄像模块，也就是模型中呈现的球形摄像单元，该安装位做了减震连接结构，通过柔性减震垫隔离机身旋翼转动带来的高频振动，避免摄像模块采集的画面出现抖动模糊。起落架采用一体式金属弯杆结构，两个支腿的跨度经过测算，降落时可保证机身重心落在支腿支撑的多边形范围内，避免侧翻，同时起落架的高度预留了足够的载荷空间，保证挂载的摄像模块在起降过程中不会与地面发生剐蹭，支腿底部做了圆弧过渡，没有尖锐棱角，可降低降落时对地面铺装层的划伤，也能在轻微硬着陆时分散冲击力。

　　设计过程中，对机身内部的空间做了分区规划，中心壳体内部预留了飞控模块、电池仓、电调的安装位置，各个模块的安装位都做了走线槽设计，避免动力线与信号线交叉干扰，电池仓位于机身重心位置，可避免电池重量带来的重心偏移，减少飞控的姿态修正负担。机臂内部为中空结构，电调到电机的动力线可从机臂内部穿行，避免线材外露带来的风阻增加，也能防止低空飞行时线材被树枝等障碍物勾挂。

　　从安装边界来看，整机展开后旋翼的转动直径控制在合理范围内，可满足狭窄空间内的穿行需求，比如楼宇间、林间通道的作业场景，机身壳体的最大宽度小于旋翼转动直径，飞行时机身不会突出旋翼的扫掠范围，可降低碰撞时机身直接接触障碍物的概率。摄像模块的转动角度覆盖俯仰方向的大角度范围，可在悬停状态下完成从水平前方到垂直下方的视角切换，无需调整整机飞行姿态即可获取不同角度的画面，提升作业效率。

　　结构强度方面，机臂与中心壳体的连接位置做了局部加厚处理，可承受飞行过程中电机拉力带来的交变载荷，避免长期使用后连接位置出现疲劳裂纹。起落架与机身的连接点做了嵌件加固，硬着陆时的冲击力可通过嵌件分散到整个壳体结构上，不会出现连接点断裂的问题。整机的重量分配经过反复调整，四个机臂位置的重量差控制在极小范围内，飞行时各个电机的输出负载均衡，可提升续航时间，也能降低单个电机的过载风险。

　　实际作业中，这类结构的无人机可快速完成现场部署，无需复杂的组装流程，旋翼快拆结构也方便收纳运输，日常维护时只需检查桨叶是否有损伤、起落架连接是否松动、减震垫是否老化即可，维护门槛较低，适合一线作业人员操作使用。摄像模块的安装位采用通用化接口设计，后续可根据作业需求更换不同的载荷模块，比如热成像模块、气体检测模块等，拓展设备的适用场景，无需对机身结构做大幅改动。
