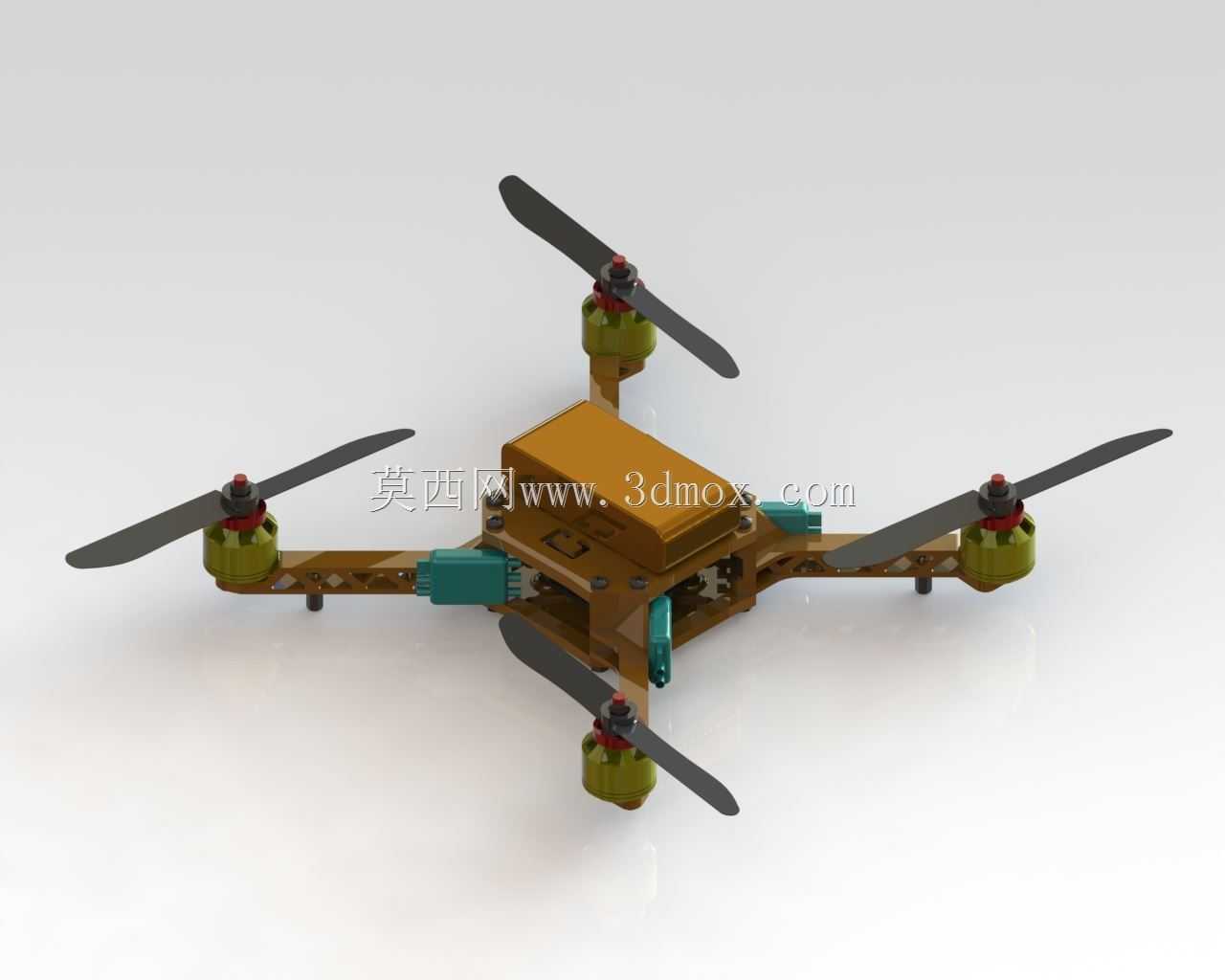

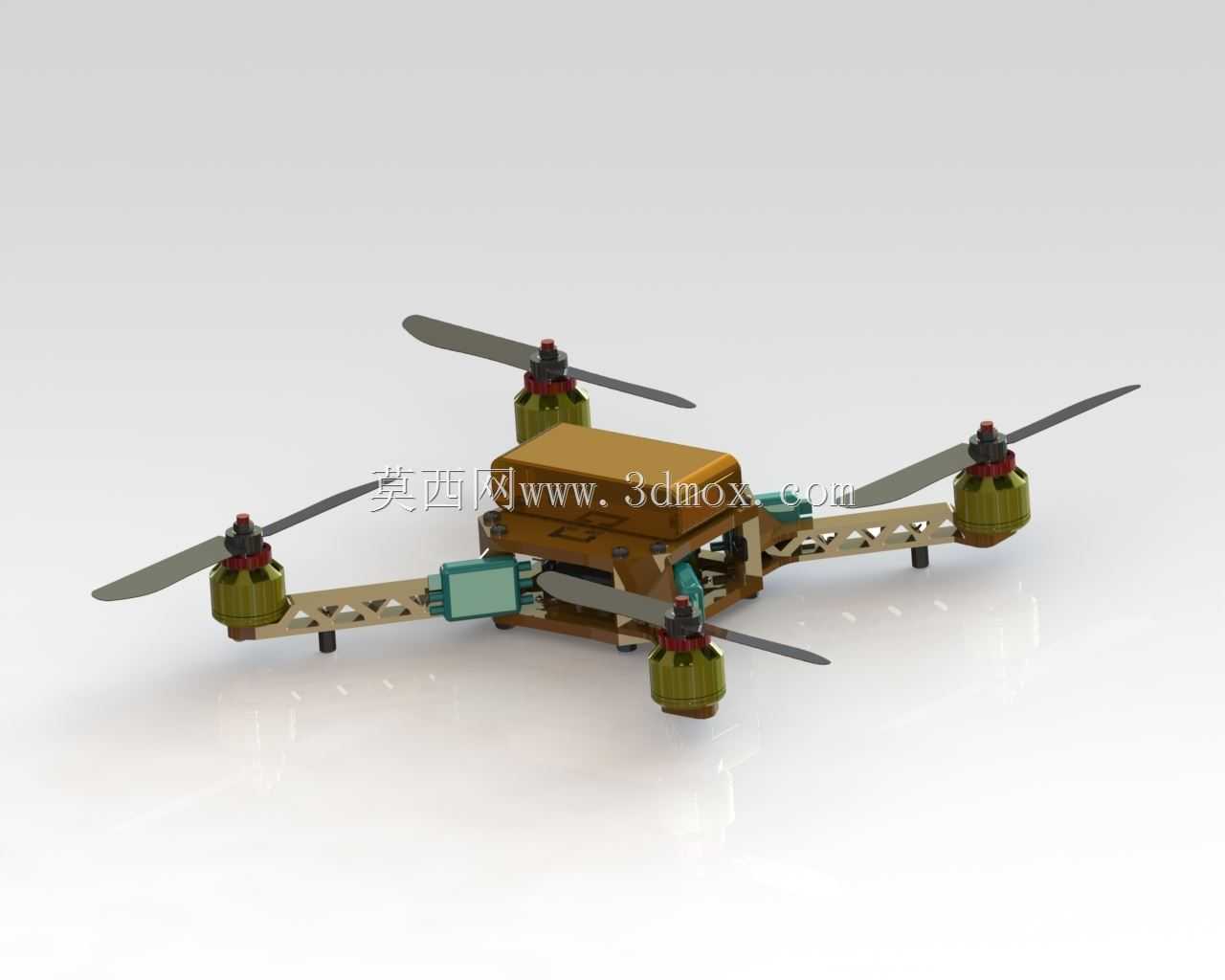

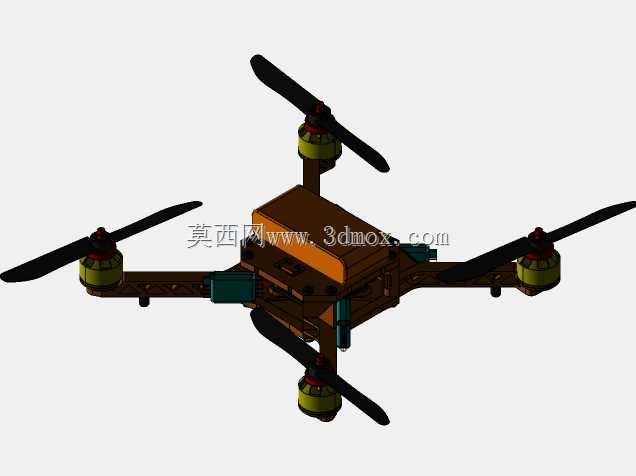

四旋翼小型航拍作业无人机结构设计

　　这套四旋翼无人机的结构设计，核心围绕低空近景作业场景的实际需求展开，不同于消费级娱乐航拍机型的轻量化取向，整体机架采用玻纤复合板材切割成型，机臂与中心舱的连接位置预留了标准M3安装孔位，可兼容市面上多数主流飞控、电调以及图传模块的安装固定，不需要额外做打孔改造，能大幅缩短组装调试的周期。从实际作业场景来看，这类结构的无人机可适配厂区管线巡检、农田小范围植保测绘、户外应急侦查等多种低空作业需求，中心载荷舱的预留空间可根据任务需求快速更换搭载模块，不管是挂载轻量化可见光相机、小型气体检测传感器还是微型抛投机构，都能通过舱内预设的安装导轨完成固定，不需要改动主体机架结构。设计阶段优先考虑了飞行过程中的振动抑制问题，

　　四个电机安装座与机臂的连接位置都预留了减震胶圈的安装槽，可将旋翼高速转动产生的高频振动与中心载荷舱做物理隔离，避免振动传递到搭载的传感设备上，影响成像清晰度或者传感器数据采集精度。机臂采用等长X型布局，对角电机的中心距控制在350mm级别，这个尺寸边界既保证了单轴10寸螺旋桨的转动空间不会产生桨间气流干扰，同时也能兼顾整机收纳的便携性，机臂与中心舱采用快拆卡扣结构，不需要借助额外工具就能完成机臂的拆卸，收纳后整机尺寸可控制在200mm见方的范围内，方便外业作业时放入设备箱携带。动力安装位的设计适配22系列外转子无刷电机，安装孔位兼容16mm与19mm两种标准孔距，电调的走线槽直接预留在机臂内部，

　　所有动力线与信号线都可从机臂内腔走线到中心舱，既避免了线材外露在飞行过程中产生风阻，也能减少线材被螺旋桨剐蹭的风险。中心舱的上下盖板采用镂空设计，一方面可以降低整机自重，另一方面能给舱内的飞控、电调等发热元件提供足够的散热风道，飞行过程中产生的迎面气流可直接穿过舱体带走热量，避免长时间作业时元件过热导致的工作异常。起落架采用轻量化尼龙材质注塑成型，安装位置在机臂下方靠近中心舱的位置，高度预留了50mm的离地间隙，可保证搭载的相机或者传感器在起降过程中不会直接接触地面，同时起落架与机臂的连接采用插拔式结构，损坏后可快速单独更换，不需要更换整个机臂部件。旋翼的安装座采用快拆式桨夹设计，可兼容折叠螺旋桨的安装，

　　外业作业时不需要拆卸螺旋桨就能完成整机收纳，桨夹的锁紧结构采用弹簧卡扣式，可避免飞行过程中螺旋桨松脱产生的安全隐患。从结构强度的角度来看，机架板材的厚度选用2.5mm规格，在1.5kg最大起飞重量的工况下，机臂的形变量可控制在2mm以内，不会因为大机动飞行或者突风载荷导致机臂产生过大形变影响飞行稳定性。整机的重心设计严格控制在中心舱几何中心的正下方，所有元件的安装位置都围绕重心做对称布局，电池安装位预留在中心舱底部，可根据不同的载荷重量调整电池的前后位置，快速配平整机重心，减少飞控的姿态修正负担，提升飞行续航时间。飞控的安装位在中心舱的核心位置，预留了双减震平台的安装空间，可根据需求安装软质减震球或者阻尼减震器，进一步过滤高频振动，保证飞控陀螺仪的采样精度，在GPS信号弱的室内或者楼宇间作业时，也能维持稳定的姿态控制。
