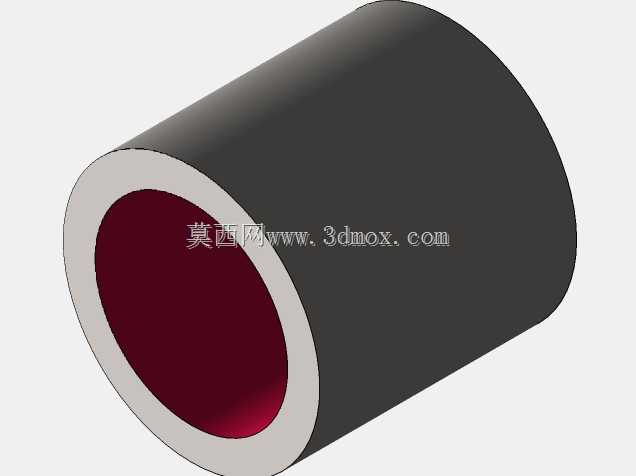

滚动轴承配套空心圆柱衬套结构

　　通常根据载荷等级选H7/k6或者H7/js6的配合区间，避免间隙过大造成运转时的同轴度跳动，也不能过盈量太大导致装配时压装力超标，挤裂衬套或者造成轴承内圈胀形影响游隙。衬套的外径则要匹配对应滚动轴承的内孔尺寸，轴向长度需要比轴承内圈宽度多出1到2毫米的安装余量，一方面给压装工装留出施力接触面，另一方面也能在轴系发生少量轴向窜动时，避免轴承端面直接与轴肩发生摩擦。从结构功能特性来看，这类空心圆柱采用等壁厚设计，壁厚取值通常根据径向载荷大小计算，常规轻载工况下壁厚取内孔直径的十分之一到八分之一即可，重载工况下需要适当增加壁厚，同时要校核衬套的压溃强度，避免长期受径向载荷作用发生塑性变形。建模过程中要注意两端的倒角处理，在通用机械的回转支承结构设计中，这类空心圆柱结构是滚动轴承装配环节里极为常见的配套衬套构件，日常选型建模时经常会碰到这类基础回转类零件的参数匹配问题。从实际应用场景来看，这类空心圆柱衬套多嵌套在滚动轴承内圈与传动轴之间，或是作为外圈衬套嵌入轴承座安装孔内，主要作用是补偿轴与座孔的尺寸公差偏差，避免轴承内圈、外圈直接与轴或座孔发生硬接触磨损，同时在设备长期运行过程中分散轴承传递的径向载荷，减少交变应力对配合面的疲劳损伤，在输送辊道、中小型减速机、机床主轴支承、农用机械回转部位都有大量应用。做这类零件的三维建模时，首先要明确核心的设计边界：内孔直径需要与配合的传动轴外径保持过渡配合公差，

　　内孔两端要做1×45度的导入倒角，方便装配时轴的顺利导入，不会刮伤轴表面的加工面；外圆两端同样要做对应倒角，避免压入轴承内圈时切伤轴承内孔的配合面。很多新手建模时容易忽略倒角的尺寸匹配，要么倒角太小起不到导入作用，要么倒角太大导致衬套与轴承的配合接触长度不足，运行一段时间后就出现衬套移位、跑圈的问题。另外这类衬套的内外圆柱面同轴度公差需要控制在0.02毫米以内，圆柱度公差不低于IT7级，否则装配后会造成轴承内圈偏斜，直接影响轴承的旋转精度，导致设备运行时出现振动、噪音过大的问题，严重时还会造成滚动体局部过载，大幅缩短轴承的使用寿命。在实际设备维护场景中，这类空心圆柱衬套属于易损件，当衬套内孔磨损量超过0.1毫米时就需要及时更换，

　　相比直接更换传动轴或者轴承座，更换衬套的成本要低很多，也能大幅缩短设备的停机维护时间。设计时还要考虑衬套的安装定位，通常会在衬套对应轴肩的位置设计定位止口，或者在衬套外壁加工浅槽配合紧定螺钉做周向固定，避免设备正反转切换时衬套跟转，造成配合面的异常磨损。做三维建模时还要预留润滑通道的设计空间，如果是采用脂润滑的工况，可以在衬套壁上加工径向的油孔，对应轴承保持架的位置，让润滑脂能够顺利进入轴承滚动体接触面，减少运转时的摩擦阻力；如果是油润滑的工况，还需要在衬套内孔表面加工螺旋状的油槽，让润滑油能够均匀分布在整个配合接触面，形成稳定的油膜。很多设计人员在做这类基础零件时容易掉以轻心，觉得就是一个简单的空心圆筒随便画个拉伸就行，

　　实际上这类零件的尺寸公差、形位公差、表面粗糙度的设计是否合理，直接影响整个轴系的运行稳定性和使用寿命。比如衬套的内孔表面粗糙度需要达到Ra1.6，外圆表面粗糙度达到Ra1.6，两端面的粗糙度达到Ra3.2，这样才能保证配合面的接触刚度，避免微观不平度造成的应力集中。在装配工艺层面，这类衬套通常采用冷压装配，压装时要使用专用的压套工装，压力直接作用在衬套的端面上，不能通过滚动体传递压力，否则会造成轴承滚动体和滚道的压伤，这也是设计时要给衬套留出压装接触面的核心原因。如果是过盈量较大的重载工况，也可以采用热装工艺，将衬套加热到120摄氏度左右利用热胀冷缩的特性套装到轴上，这时候建模时就要根据材料的线膨胀系数计算合适的过盈量，避免冷却后衬套的抱紧力不足出现松脱。这类空心圆柱结构虽然看起来简单，却是整个滚动轴承支承系统里不可或缺的基础零件，从建模阶段就要把后续的加工、装配、维护全流程的需求考虑进去，不能只看外形尺寸对得上就草草了事，很多设备的早期故障往往就是出在这类看似不起眼的基础零件设计疏漏上。
