适配2.85mmPLA耗材的Ultimaker线盘结构

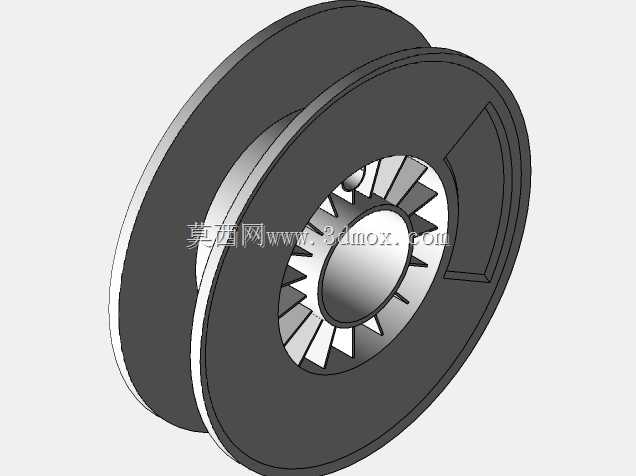

　　在桌面级FDM3D打印的实际生产作业场景里，耗材卷盘是连接耗材供给与打印设备的核心承载部件，很多刚入行的结构设计人员容易忽略卷盘本身的结构合理性对打印过程稳定性的影响，实际上卷盘的径向跳动、转动阻尼、中心定位精度，都会直接传导到送丝机构的负载波动上，轻则出现送丝打滑、打印层厚不均，重则导致堵头、断料等打印故障。这款适配2.85mm直径PLA透明耗材的卷盘结构，在设计之初就围绕桌面级设备的送丝逻辑做了针对性的结构优化，没有采用工业级大卷径耗材的厚重结构，而是针对Ultimaker系列设备的料架安装空间做了尺寸边界的适配。从结构细节来看，卷盘两侧的挡边做了微向内收的拔模角度，既可以在耗材缠绕过程中避免边缘的线材卡入挡边与筒体的间隙，

　　也能在料卷快用完时，避免剩余的少量线材松脱垮塌，缠绕到料架转轴上造成卡滞。中心的花键式定位结构是整个设计的核心，不同于市面上很多通用卷盘采用的光滑圆孔结构，这种带均匀分布齿槽的中心孔，既可以适配Ultimaker设备原厂料架的驱动卡位，在设备带料卷送丝的结构中实现随动防反转，也能在第三方外置料架上使用时，通过齿槽与料架定位凸点的配合，避免卷盘在转动过程中出现径向窜动。卷盘的筒体直径经过反复测算，刚好匹配2.85mmPLA线材的自然弯曲半径，不会因为卷绕半径过小导致线材产生不可逆的塑性弯折——很多打印过程中出现的送丝阻力骤增问题，本质就是卷盘筒径过小，线材被长时间小半径弯折后产生白边弯折应力，进入送丝轮后无法顺畅通过喉管。

　　在实际安装适配层面，这款卷盘的整体厚度控制在适配标准1kg耗材卷的尺寸区间，两侧挡边的外圆直径没有超出Ultimaker设备料仓的内部安装边界，不管是放置在设备顶部的内置料架，还是搭配外置的壁挂料架使用，都不会出现转动过程中剐蹭设备外壳或者周边管线的问题。中心孔的通长尺寸做了公差优化，既可以适配原厂料架的金属转轴，也能兼容市面上常见的第三方亚克力料架的固定轴，转动过程中的阻尼均匀，不会出现某一角度卡滞的问题。从耗材适配的角度来说，2.85mm直径的PLA线材相比1.75mm线材有更高的刚性，对卷盘的挡边强度要求更高，这款卷盘的挡边做了均匀的径向加强筋布局，在保证整体轻量化的前提下，

　　避免满卷耗材长期存放导致挡边向外鼓胀变形——很多使用回收料制作的廉价卷盘，在满卷PLA线材的长期挤压下，挡边会向外变形翘起，导致线材卡在挡边外侧，打印过程中突然断料。另外卷盘表面做了细微的磨砂纹理处理，不会像高光表面的卷盘那样，在车间多尘环境下容易吸附静电，裹挟灰尘附着在线材表面，进入喷嘴后造成堵头。在做三维建模的过程中，这个结构没有做多余的装饰性特征，所有的结构特征都服务于实际使用功能：挡边边缘做了R0.5的圆角处理，避免操作人员更换料卷时被锐边划伤；中心齿槽的齿顶做了倒角，安装时可以快速对准料架的卡位，不需要反复调整角度；筒体表面做了细微的周向防滑纹路，避免最内层的线材与筒体表面打滑，导致送丝时空转。在实际打印测试场景中，这款卷盘从满卷到耗材完全用完的整个过程中，转动阻力的波动值控制在极小的区间内，送丝轮的负载电流没有出现明显的跳变，打印出来的测试件外壁没有出现因为送丝不均导致的横纹，即便是在高速打印模式下，卷盘的随动性也能跟上送丝速度的变化，不会因为卷盘惯性过大导致送丝过量，或者因为阻尼过大导致送丝不足。对于做3D打印设备周边配件设计的工程师来说，这类卷盘结构的建模重点不在于外观的复杂度，而在于各个配合尺寸的公差匹配，以及对耗材物理特性的适配，只有结合实际打印过程中遇到的各类卡料、窜动、变形问题做针对性的结构优化，才能做出实际使用体验顺畅的耗材承载结构，而不是只做外观相似的样子货。
