平床3D打印机用齿形调节操作旋钮

　　做FDM平床结构3D打印机结构调试的时候，很多人都遇到过床体调平旋钮打滑、拧动费力的问题，尤其是设备长时间运行后，床体下方的调节螺杆积了PLA或者ABS碎屑，普通光面旋钮根本借不上力，调一次平要折腾十几分钟，还容易因为旋钮受力不均导致螺杆偏斜，直接影响首层打印的附着效果。这次做的这款旋钮，就是针对平床3D打印机的调平、参数微调场景设计的手拧操作件，从实际装机的使用痛点出发做结构优化，没有多余的装饰性结构，所有外形设计都服务于操作手感和安装可靠性。

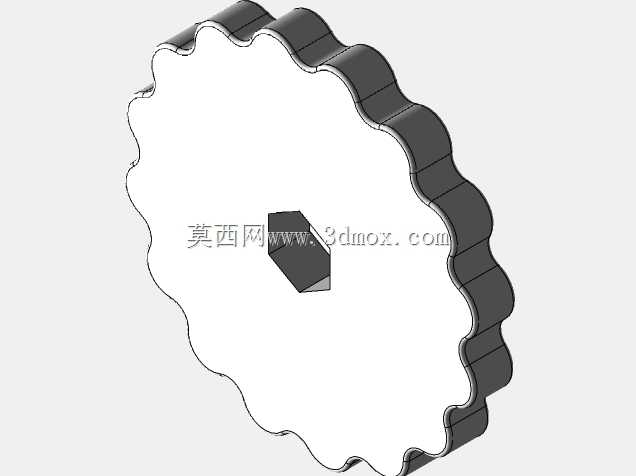

　　先从操作面的外形设计来说，旋钮外缘做了连续的波浪形齿边，每个齿的弧度都经过反复调整，齿高控制在3mm左右，齿间的过渡圆弧半径2mm，既不会因为齿太尖锐硌手，也不会因为齿形过浅导致拧动的时候打滑。不管是戴薄的丁腈防护手套操作，还是手上沾了少量打印耗材碎屑、润滑脂，都能稳稳借到扭力，单指就能拧动，不需要借助扳手或者其他辅助工具，日常调平的时候不用特意找工具，伸手就能操作。旋钮的主体厚度是8mm，这个厚度是经过实际握持测试确定的，成年人的拇指指腹压在旋钮顶面的时候，接触面积刚好覆盖中心凸台以外的环形区域，不会因为旋钮太薄导致指腹压到床体钣金边缘，也不会因为太厚增加不必要的打印耗材用量。

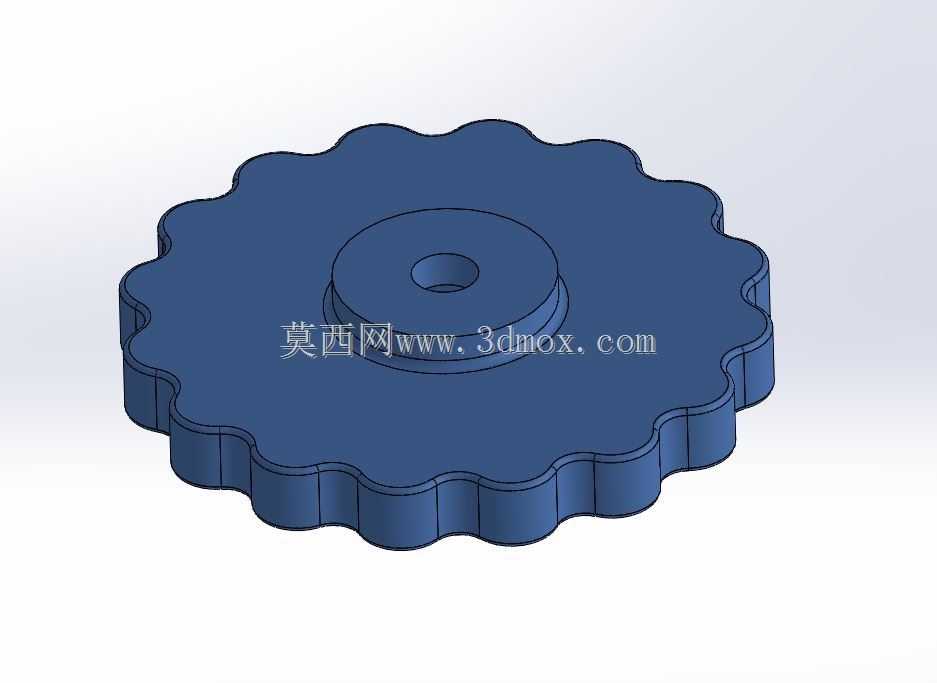

　　安装结构部分，旋钮中心做了两级凸台结构，下方的凸台直径12mm，高度2mm，刚好可以嵌入平床调节位的钣金沉孔里，安装之后旋钮不会出现径向的晃动，拧动的时候整个旋钮的回转中心和调节螺杆完全同轴，不会出现偏磨螺杆螺纹的情况。中心的安装孔直径4mm，采用标准的M4螺杆适配公差，孔壁做了0.2mm的安装间隙，不管是金属调节螺杆还是3D打印的PLA螺杆，都能顺利压入安装，不需要额外做攻丝处理，压入之后靠孔壁和螺杆的过盈配合就能传递扭矩，日常拧动的时候不会出现旋钮和螺杆相对空转的问题。顶面的中心凸台直径10mm，高度1.5mm，一方面可以作为手指按压的定位标识，拧动的时候指尖能快速找到旋钮中心，另一方面也能增强旋钮顶面的结构强度，长时间按压拧动的时候不会出现顶面凹陷变形的情况。

　　从安装边界来看，这款旋钮的最大外圆直径是40mm，安装之后突出床体钣金表面的高度是10mm，相邻两个调平旋钮的中心距只要大于45mm，就不会出现旋钮之间互相干涉的情况，市面上绝大多数的i3结构、CoreXY结构平床3D打印机的调平位安装空间都能满足这个尺寸要求，不需要对原有设备的钣金结构做任何修改，直接替换原来的光面旋钮就能使用。旋钮的底面做了全平面设计，和床体钣金表面完全贴合，拧动的时候不会出现底面刮擦钣金漆面的情况，也不会因为底面有凹凸结构导致旋钮安装歪斜。

　　材料适配方面，这个旋钮不管是用PLA、PETG还是ABS材料打印都能满足使用要求，PLA材料打印的旋钮硬度足够，日常室温环境下使用不会出现变形，适合普通家用场景的3D打印机；PETG材料的韧性更好，抗冲击性强，经常移动设备或者车间环境使用的话，选PETG打印更耐用；ABS材料的耐温性更好，如果是放在恒温打印仓里使用，也不会因为仓内温度高出现旋钮软化的问题。打印的时候不需要加支撑，直接底面朝下打印就能得到完整的结构，层厚设置0.2mm的时候，打印时间只需要20分钟左右，耗材用量不到10g，自己在家就能打印替换，成本非常低。

　　实际装机测试的时候，把原来的光面塑料旋钮换成这款齿形旋钮之后，调平的操作效率提升了很多，之前拧不动的卡滞位置，现在稍微用点力就能转动，而且因为旋钮和螺杆的同轴度更好，调平之后的床体水平度保持时间更长，不会因为旋钮空转导致调平参数跑掉。除了平床调平的用途之外，这款旋钮也可以用在3D打印机的其他需要手动调节的位置，比如Z轴限位微调、挤出机压力调节、风扇转速调节旋钮的替换，只要安装位置的螺杆是M4规格，安装空间满足外圆40mm的尺寸要求，都能直接适配使用。结构上没有做容易积灰的凹槽或者缝隙，日常清理的时候用毛刷一扫就能把齿缝里的碎屑清理干净，不会因为积尘导致旋钮拧动卡滞，长期使用的维护成本很低。
