德标AISI304材质DN80管道活接结构

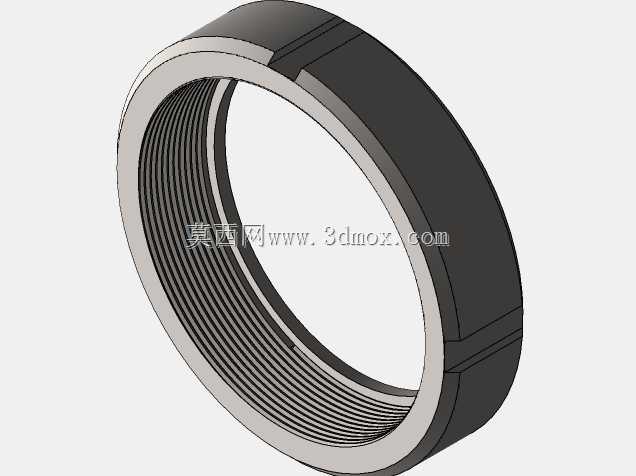

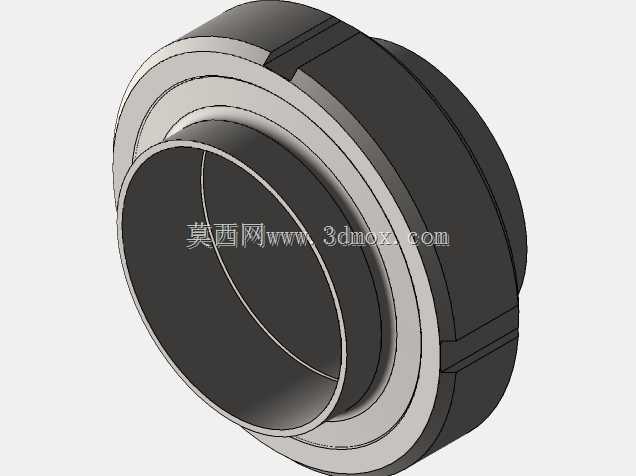

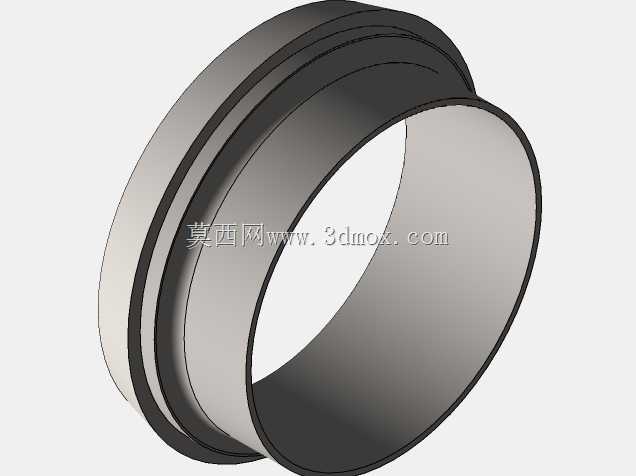

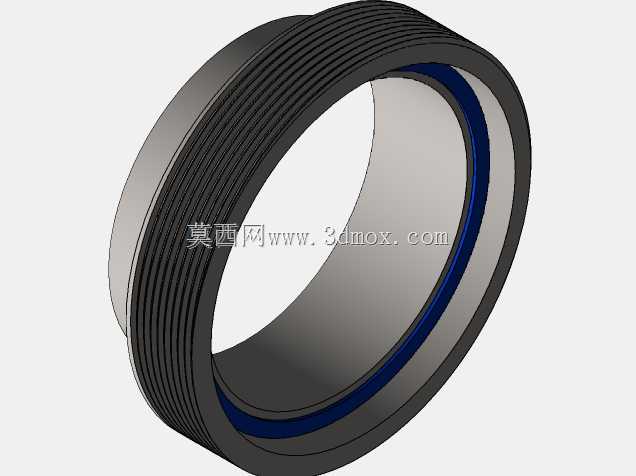

　　在民用给排水、化工流体输送、食品级物料管路搭建的现场，经常会遇到需要频繁拆卸检修、或者管路对接存在小角度偏差的工况，这时候硬接法兰或者直接焊接管路，后续维护拆改的成本会非常高，DN80规格的活接头就是针对这类场景设计的管路连接件，这款采用AISI304不锈钢材质的活接头，适配公称通径80mm的管路系统，能在不扭转两端管路的前提下完成管路的对接与拆分，是管路系统里常用的可拆卸连接部件。从结构设计来看，这款活接头采用了三件套组合式结构，包含公端接头、母端接头以及锁紧螺母三个核心部分，公端接头的一端加工有外螺纹或者焊接坡口，用来和一侧管路固定，母端接头对应另一侧管路做适配连接，两者的对接面加工有密封槽，可以根据输送介质的特性选配橡胶、

　　四氟或者金属密封垫片，外部的锁紧螺母通过内螺纹和公端接头咬合，旋紧过程中会将母端的对接面压向公端密封面，实现管路的密封连通，这种结构的优势在于安装时不需要转动两端已经固定的管路，只需要旋转外侧的锁紧螺母就能完成紧固，对于已经排布完成的管路改造、或者需要定期拆开清理内部的管路段来说，能大幅降低安装和维护的操作难度。在实际选型应用中，DN80这个规格常被用在主供水支路、中等流量的化工物料输送管、暖通循环水的分支管路上，304材质的属性让它可以适配常温下的水、弱酸碱介质、洁净流体等多种输送场景，不会像普通碳钢件那样容易生锈污染介质，也能满足食品加工、净水处理这类对管件卫生等级有一定要求的场景使用。从安装边界来看，

　　这款活接头的径向最大尺寸是锁紧螺母的外圆直径，在排布管路的时候需要预留出足够的扳手操作空间，不能将活接头紧贴墙面或者其他管路布置，否则会导致锁紧螺母无法用扳手旋紧，轴向的安装长度要比同通径的直接焊接接头长一些，在做管路长度预排的时候需要把这段长度计算进去，避免出现管路长度不够强行对接导致的密封面错位、应力集中的问题。设计建模的时候，要重点注意几个配合尺寸的公差控制：首先是公母端对接密封面的平面度，这个面如果加工或者建模时出现翘曲、凹凸不平，哪怕锁紧螺母拧得再紧也会出现泄漏；其次是锁紧螺母和公端接头的螺纹配合公差，螺纹间隙过大会导致锁紧时压紧力不足，间隙过小则会出现安装卡滞，在有温度变化的管路场景中，

　　还要考虑金属热胀冷缩带来的尺寸变化，预留合适的配合余量；另外公母端插入管路的部分要和对应标准的管材尺寸匹配，不管是焊接式还是螺纹连接式的接口，都要保证和管材连接后不会出现台阶，避免管路内部出现流阻增大、介质残留的问题。在实际使用过程中，这类活接头的常见失效点主要有几个：一是密封垫片选型不对，比如输送高温介质时用了普通橡胶垫，时间长了垫片老化变硬失去密封作用；二是安装时锁紧螺母的拧紧力矩过大，导致螺纹滑牙或者密封面被压溃，反而出现泄漏；三是管路安装时存在较大的径向错位，强行用活接头纠偏，会导致密封面受力不均，运行过程中在压力波动下出现渗漏。建模的时候还原这些结构细节，能让后续做管路装配仿真、安装工艺模拟的时候更贴近实际工况，避免设计出来的管路在实际安装时出现干涉、密封失效的问题。和同通径的法兰连接相比，这类活接头的结构更紧凑，重量更轻，安装速度更快，不需要在对接面打多个螺栓孔，也不需要逐个拧紧螺栓，适合在空间受限、不需要超高压力等级的管路场景中使用，通常这类活接头的额定工作压力能满足中低压管路的使用需求，在1.6MPa及以下压力的管路系统中可以稳定工作。
