小型双轴数控进给工作台结构设计

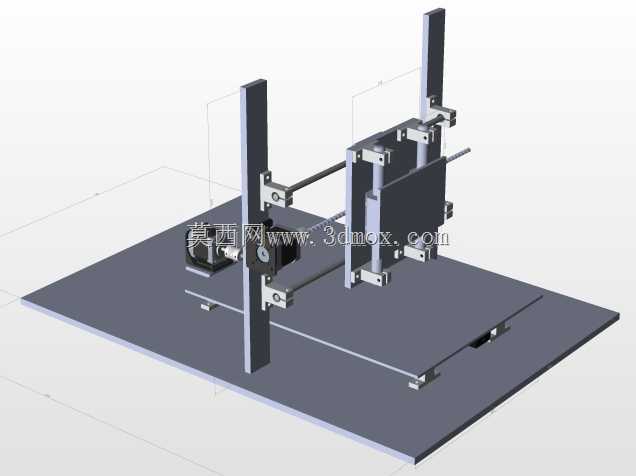

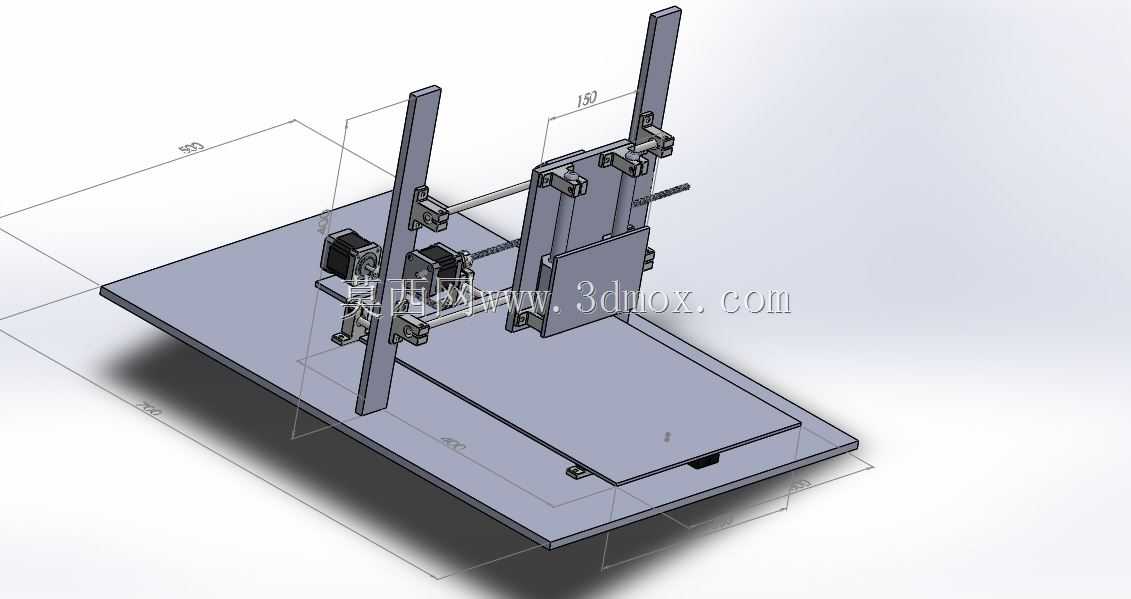

　　这套小型数控进给工作台的结构设计，核心面向小尺寸工件的精密加工作业场景，常见于教学实训场景的数控原理演示、小型五金零件的铣削/钻孔工序、电子元器件的精密切割工位，也可作为小型自动化设备的直线进给模组搭载使用，适配小载荷、高精度的位移控制需求。从结构布局来看，整套机构以一块平整的安装底板作为承载基准，底板上垂直布置两组平行的立式支撑立柱，作为横向进给轴的安装基准，横向传动采用丝杆传动结构，搭配线性导轨实现滑座的横向水平位移，滑座上搭载纵向进给模组，纵向模组同样采用丝杆加导轨的传动组合，带动前端的作业安装板实现纵向的垂直位移，两个进给轴均搭配独立的驱动电机，通过电机直连丝杆的传动方式，减少传动链间隙，提升位移控制的精度。

　　设计过程中优先考虑了安装边界的适配性，底板预留了充足的安装孔位，可直接固定在通用工作台面上，也可通过转接板搭载到其他大型设备的作业工位上，整体结构的外廓尺寸控制紧凑，横向进给行程适配小型工件的加工幅面，纵向进给行程满足常规小零件的加工深度需求，两个轴的导轨安装面均设计了定位基准边，装配时可通过靠紧基准边快速保证导轨的平行度与垂直度，降低装配调试的难度。传动结构的选型上，选用的丝杆导程适配小进给量的加工需求，可实现微米级的进给分辨率，导轨选用标准线性滑轨，承载能力满足小型加工头的安装载荷，同时保证运动过程的平稳性，避免低速爬行问题。整套结构的零部件多采用标准件搭配定制机加件的组合，支撑立柱、安装底板、

　　滑座等结构件采用铝合金板材机加工成型，在保证结构刚性的前提下控制整体重量，便于搬运与工位调整，丝杆、导轨、紧固件、电机安装座等均选用通用标准件，降低后期的维护替换成本。从实际使用的角度出发，这套结构的走线空间做了预留，两个轴的电机线缆可沿立柱与滑座的侧边布置，避免运动过程中出现线缆拖拽干涉的问题，作业安装板上预留了标准的安装孔阵列，可直接搭载小型主轴、点胶头、激光头、夹具等不同的作业执行部件，拓展不同的作业功能。结构的刚性设计上，立柱与底板的连接位置设计了加强贴合面，避免横向进给过程中立柱出现晃动，滑座的导轨安装位置做了加厚处理，抵消纵向进给时的切削反力带来的结构变形，保证加工过程中的位置精度。在装配逻辑上，整套结构采用模块化设计，

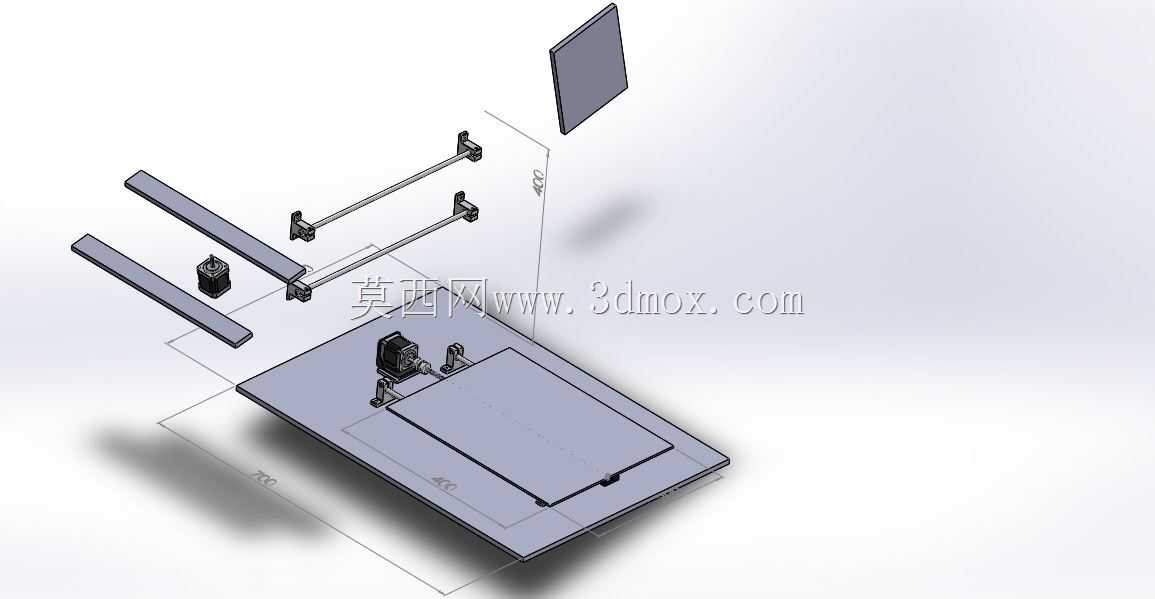

　　横向进给模组、纵向进给模组、驱动电机均可独立拆分，便于后期的维护保养与部件升级，比如可根据不同的进给速度需求更换不同导程的丝杆，或是根据载荷需求更换更高刚性的导轨，无需对整体底座结构做大幅修改。这套结构的设计没有采用复杂的铸件机身，而是采用板材拼接的结构形式，大幅降低了加工制造的门槛，适合小批量定制加工场景使用，同时也能满足教学场景下对数控传动结构的拆解演示需求，让使用者能够直观理解丝杆传动、导轨导向、双轴联动的数控进给原理。
