桌面级Nema23步进驱动数控雕刻加工设备

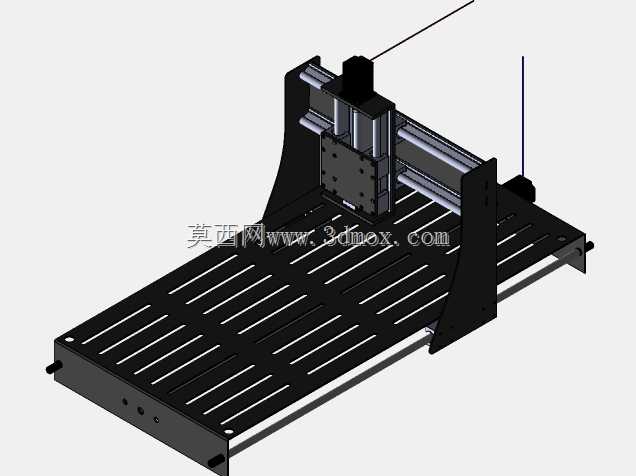

　　这款采用Nema23规格步进电机作为驱动核心的桌面式数控加工设备，主要面向小型加工场景的精密铣削、雕刻作业需求，在个人DIY工坊、职业院校实训教学、小型广告加工门店、电子治具打样车间这类场景中适配度极高，能够覆盖亚克力、软金属、PCB板、实木薄片等多种常见加工材料的成型需求，相比大型工业级数控加工中心，它的占地面积更小，部署不需要专门的重型设备地基，普通的防静电工作台面即可完成安装固定，对于加工行程范围内的小尺寸工件，能够实现0.05mm级别的重复定位精度，足够满足绝大多数非重型切削的加工要求。从结构设计逻辑来看，整机采用龙门式动梁结构，X轴方向的传动布置在工作台两侧的平行直线导轨上，

　　通过双导轨的平行度约束保证横梁移动过程中的直线度误差控制在合理区间，避免单侧受力带来的横梁偏转问题；Y轴传动组件集成在龙门横梁上，带动Z轴安装板完成前后方向的进给，Z轴则负责搭载加工主轴完成垂直方向的进刀与退刀动作，三个运动轴均采用精密滚珠丝杠作为传动部件，相比梯形丝杠传动，反向间隙更小，传动效率更高，在频繁换向的雕刻加工路径中能够有效减少丢步带来的加工误差。设备的工作台采用带T型槽的镂空平台设计，T型槽的槽宽与间距符合小型工装夹具的通用安装标准，既可以通过T型螺栓配合压块直接固定待加工工件，也可以加装专用的工件吸盘、十字平口钳等辅助装夹配件，镂空的台面结构能够及时排出加工过程中产生的切屑，

　　避免切屑堆积在工作台面影响工件装夹的平面度，同时也能减少切削液残留带来的台面锈蚀问题。机架部分采用加厚钢板折弯成型的侧支撑结构，搭配工业铝型材拼接的横梁组件，在保证整体结构刚性的前提下尽可能控制整机自重，侧支撑底部设置有可调式水平脚垫，安装时可以通过调节脚垫高度来校准工作台的水平度，抵消安装台面本身的平面度误差，避免因为设备倾斜带来的加工面垂直度偏差。驱动系统的选型上，三个运动轴均适配Nema23规格的57系列步进电机，电机安装座与传动丝杠的连接部位采用挠性联轴器，能够补偿电机轴与丝杠轴之间的少量同轴度误差，减少高速进给过程中的传动振动与噪音，电机的扭矩参数匹配小型高速主轴的切削负载需求，在铣削软铝、亚克力这类材料时，

　　不会因为切削阻力过大出现丢步、闷车的问题。电气走线部分采用拖链内置布置的方式，所有运动轴的动力线、信号线都收纳在对应轴的工程塑料拖链内部，随着轴的往复移动，拖链能够对线缆形成可靠的保护，避免线缆长期弯折出现线芯断裂、外皮磨损的问题，同时也让整机的外观更加整洁，不会出现线缆杂乱勾挂切屑的情况。在安装边界方面，整机的外部轮廓尺寸控制在桌面设备的合理范围内，安装时需要在设备后侧预留至少150mm的走线与散热空间，左右两侧预留100mm的操作空间即可，不需要额外占用过大的车间面积；工作台的有效加工行程覆盖常见小型工件的尺寸需求，Z轴的有效行程能够满足常规厚度工件的加工深度要求，主轴安装位的夹持直径适配市面上常见的300W-800W高速风冷主轴，用户可以根据自身的加工材料类型更换对应功率的主轴组件，不需要对Z轴安装板做额外的改装。从实际使用的角度来看，这款设备的结构设计充分考虑了小型加工场景的维护需求，所有导轨、丝杠的润滑注油点都布置在容易操作的位置，日常维护时不需要拆解大面积的外罩即可完成润滑保养，导轨部位配备有刮屑片，能够在轴移动的过程中自动刮除附着在导轨表面的切屑与灰尘，减少杂质进入导轨滑块带来的磨损问题，延长传动部件的使用寿命。
