桌面级DIY数控雕刻路由设备结构

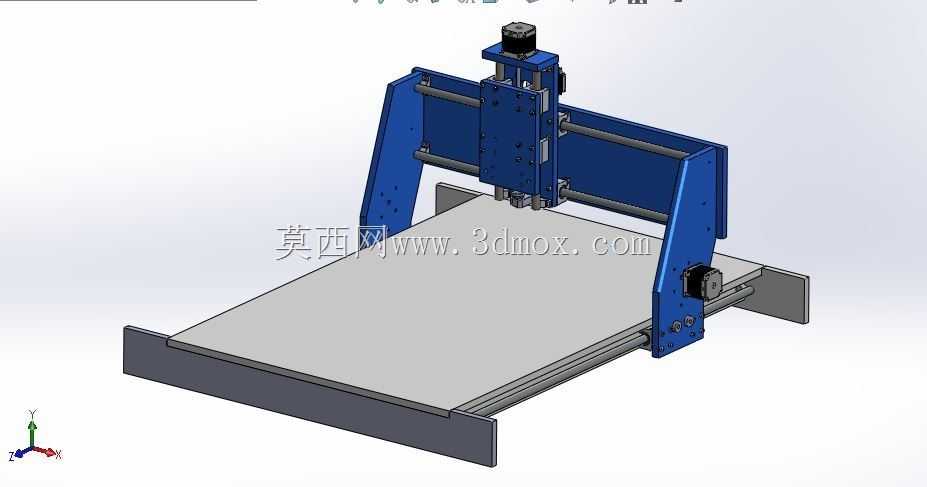

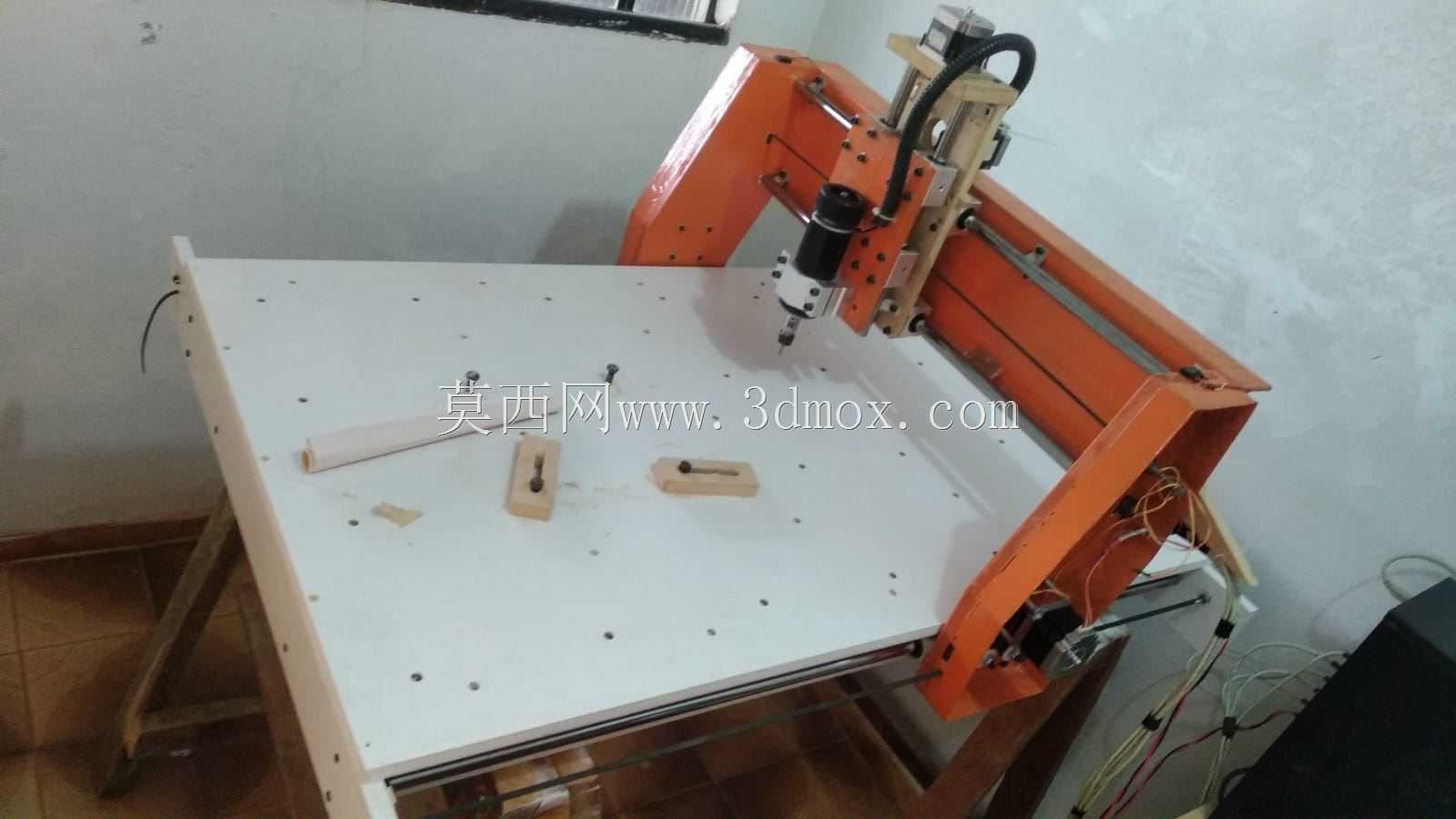

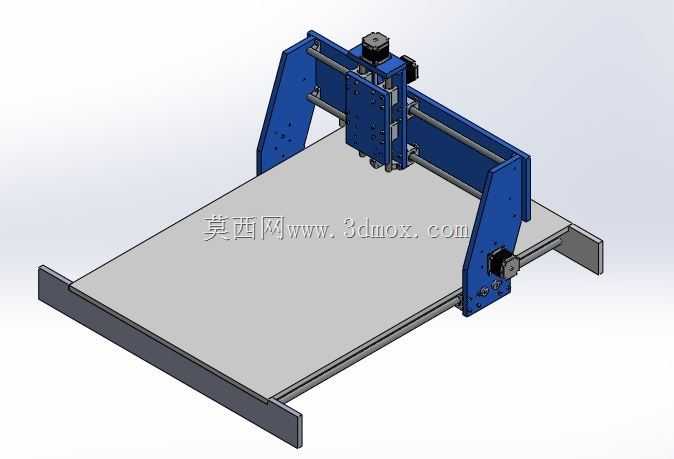

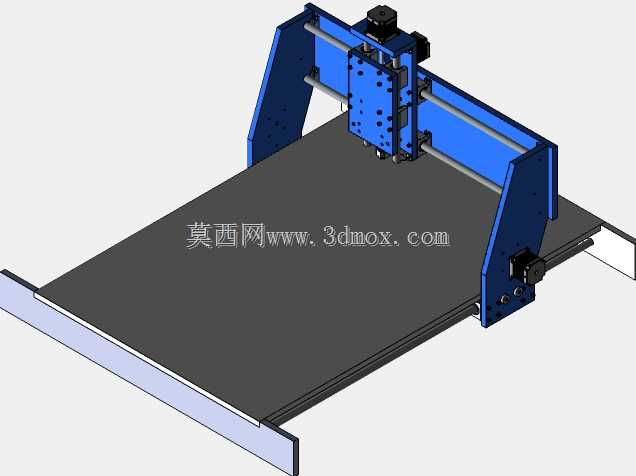

　　这款桌面级DIY数控路由设备，主要面向个人加工场景、小型工作室的非金属及软金属轻切削需求，日常可覆盖亚克力板切割、PCB电路板铣制、软铝件平面加工、木质浮雕雕刻、塑料零件修型这类小尺寸工件的加工任务，相比工业级大型数控设备，它的占地空间更小，对安装场地的承重、供电要求更低，适合放在普通工作台面上完成小批量打样、个人DIY制作的加工需求。从结构设计来看，设备采用经典的定梁龙门式布局，两侧立式支撑座直接固定在底部Y轴传动基座上，X轴传动横梁横跨在两个立式支撑座之间，Z轴滑枕搭载加工主轴安装在X轴滑台上，这种布局的优势在于运动部件的重量分配更均衡，Y轴带动工件平台做前后进给时，负载仅为工作台与待加工工件，不会带动横梁与主轴组件移动，能有效降低运动惯量，提升小进给量下的运动平稳性，适合轻载高速的精细加工场景。传动系统的设计上，三个进给轴均采用圆柱直线导轨作为运动导向部件，搭配丝杠传动实现精准进给，导轨的安装基准直接在支撑结构件上加工成型，减少了额外的转接安装板带来的装配累积误差，安装时需要保证两侧Y轴导轨的平行度、X轴横梁与Y轴运动方向的垂直度，以及Z轴进给方向与工作台平面的垂直度，这些形位公差直接决定了最终的加工精度，通常在装配时需要通过百分表打表调整，将全程直线度误差控制在0.05mm以内才能满足常规加工需求。工作台采用平板式结构，台面预留了T型槽或者工件装夹的安装孔位，方便使用压块、台钳等夹具固定待加工工件，

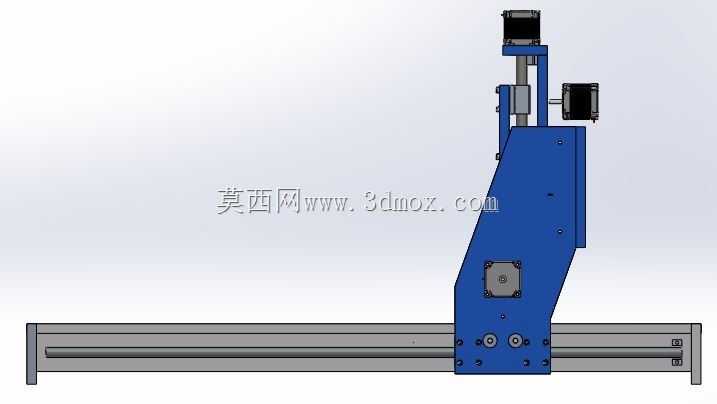

　　工作台的有效加工行程覆盖常规A3尺寸以内的板材加工，能够满足绝大多数个人DIY场景的工件尺寸需求，设备整体的安装边界控制在桌面可容纳的范围内，不需要额外做地基固定，放置在平整的承重工作台面上调平水平即可投入使用。主轴部分采用高速风冷主轴，适配小直径铣刀、雕刻刀的加工转速需求，主轴的夹头采用标准ER夹头结构，能够兼容不同柄径的加工刀具，换刀操作便捷，Z轴滑台的行程设计满足不同厚度工件的加工高度需求，在加工较厚工件时可以通过调整Z轴的初始位置预留足够的抬刀安全距离，避免加工过程中刀具与工件或者夹具发生碰撞。设备的两侧支撑座采用一体式折弯或者铣削成型的结构件，保证足够的结构刚性，减少加工过程中因切削力带来的结构震颤，尤其是在Z轴下刀切削、

　　X轴横向进给的受力工况下，支撑结构的刚性直接影响加工表面的光洁度，设计时通过在支撑座背部增加加强筋结构，在不显著增加整体重量的前提下提升结构抗变形能力。电气走线的布局上，三个轴的驱动电机线缆、主轴动力线缆都通过拖链进行收纳防护，避免设备往复运动过程中线缆出现磨损、拉扯的问题，拖链的弯曲半径根据线缆的最小弯曲要求选型，保证线缆在长期往复运动中不会出现芯线断裂的故障。从实际使用的角度出发，这款设备的结构拆解难度低，所有零部件都可以通过常规机加工或者标准件采购获得，适合个人用户自行组装调试，组装过程中可以根据自身的加工需求调整传动部件的选型，比如对加工精度要求更高的场景可以替换为滚珠丝杠与线性方轨，

　　对成本敏感的场景也可以采用光轴搭配同步带的传动方案，结构本身预留了足够的改装空间。在加工参数匹配上，针对不同的加工材质，需要对应调整主轴转速、进给速度、下刀深度这些参数，比如加工亚克力这类易融化的材质时，需要提高主轴转速同时加快进给速度，避免刀具摩擦生热导致材料粘刀；加工软铝材质时则需要适当降低进给速度，搭配切削液使用减少刀具磨损，设备本身的结构刚性能够支撑这类轻载切削的受力需求，不会因为切削力过大出现结构变形导致加工尺寸超差。设备的限位设计上，三个轴的两端都安装了行程限位开关，在运动部件到达行程极限位置时触发信号停止进给，避免出现超程撞机的问题，同时也可以配合控制系统完成回零操作，建立统一的加工坐标系，保证每次开机加工的坐标基准一致。整体结构没有冗余的设计部件，所有结构件都服务于运动精度、结构刚性与加工行程的核心需求，没有多余的装饰性结构，完全从实用加工的角度出发完成整体布局设计，各个部件的安装位置都预留了足够的操作空间，方便日常的维护保养、易损件更换以及刀具调整操作。
