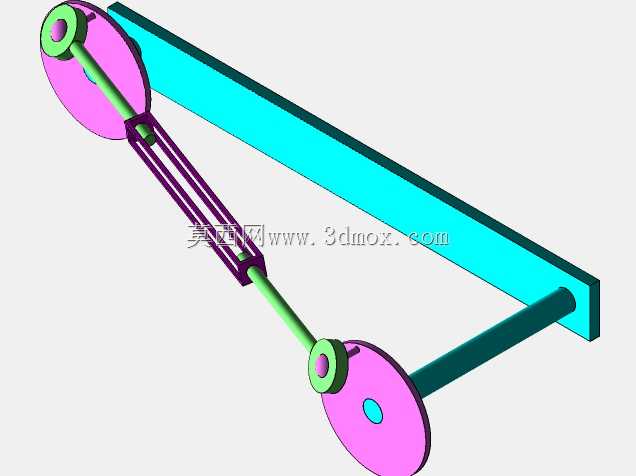

双曲柄滑块联动传动机构装配结构

　　这套双曲柄滑块联动传动结构，常被应用在小型物料推送、工位往复移位、轻载执行端驱动这类需要连续回转转化为直线往复动作的场景中，比如轻工生产线的料件推送工位、小型试验台的往复加载模块，都能见到同原理结构的实际落地。从实际功能来看，这套结构可以将两端曲柄的连续回转运动，通过连杆的铰接传动，转化为中间滑块沿导轨方向的稳定直线往复动作，相比单组曲柄滑块结构，双端同步驱动的形式能让滑块运行过程更平稳，侧向受力更均衡，不会出现单连杆驱动时的偏磨、卡滞问题，尤其适合行程中等、负载均匀的轻载传动场景。设计过程中，首先要确定的是曲柄的回转半径，这个参数直接决定滑块的有效行程，建模时需要保证两端曲柄的回转中心同轴度公差控制在合理范围，

　　否则运行时会出现连杆别劲、传动阻力陡增的问题；其次是连杆与曲柄、滑块的铰接处，需要预留合理的转动间隙，既要避免间隙过大造成的运行冲击，也要防止间隙过小导致转动副卡涩，实际加工时铰接位置通常会配套耐磨衬套，降低长期运行的磨损量。从安装边界来看，整套结构的安装基准是底部的长条形安装导轨基座，基座上预留了两端曲柄轴的安装孔位，两个安装孔的中心距需要和连杆长度、曲柄回转半径做运动学校核，保证滑块运行到两个极限位置时，连杆与曲柄的传动角处于合理区间，避免出现传动死点；滑块与导轨的配合面需要做平面度处理，保证滑块沿导轨滑动时无侧向偏移，两端曲柄的轴伸端需要预留动力输入的连接位，可以配套带轮、齿轮等动力接入构件，适配不同的动力源布局。

　　外形尺寸方面，整套结构的总长度由基座长度决定，基座长度需要覆盖滑块的全行程加上两端曲柄的回转直径余量，避免曲柄转动时与基座端部发生干涉；总高度由曲柄的回转直径加上基座厚度决定，安装时需要在曲柄回转范围的外侧预留足够的安全间隙，防止运行过程中与周边设备构件发生碰撞。结构的运动逻辑上，两端曲柄做同步同相位回转时，连杆会带动滑块做匀速往复运动，若调整两端曲柄的相位差，还可以实现滑块的非匀速往复动作，适配不同的工位动作节拍需求，比如需要快进慢退的推送场景，就可以通过调整曲柄相位、连杆铰接点位置来实现运动曲线的调整。建模过程中需要重点校核运动干涉情况，尤其是曲柄转动到与连杆共线位置时，要确认连杆与基座、曲柄与滑块之间没有硬接触，

　　转动副的铰接轴长度要足够，保证连杆在运动过程中不会从铰接位脱出；导轨的导向长度要大于滑块的最大行程，保证滑块运行到两个极限位置时，仍有足够的配合长度承受侧向载荷，不会出现滑块倾翻的问题。实际应用中，这类结构的维护点主要集中在各个铰接转动副和滑块导轨的配合面，需要定期补充润滑脂，降低磨损速率，若用于有粉尘的工况，还需要在导轨和铰接位置加装防尘护套，避免杂质进入配合面造成零件过早磨损。
