CSWA认证考试管状练习零件结构

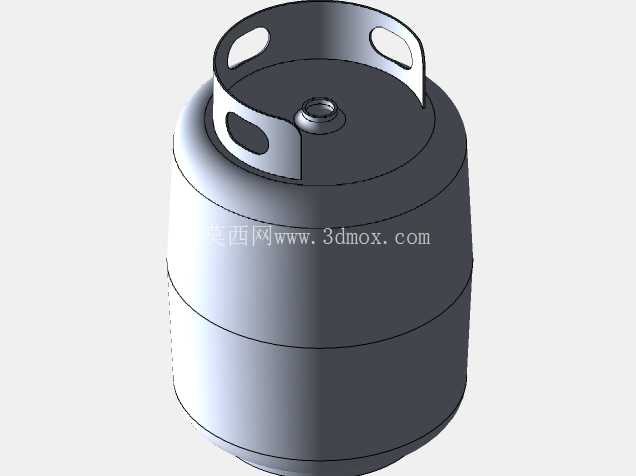

　　该零件为典型的回转类薄壁筒体结构，日常多作为技能考核环节的建模练习载体出现，也可对应小型密封储放容器的结构原型，在轻工、实验室小型储料、便携盛装类场景中能找到对应的实际应用映射。从结构功能来看，主体采用等壁厚回转筒体设计，上下两段通过环形凸台做结构分界，既可以提升筒体整体的抗变形刚度，也能为后续的分段装配、密封圈嵌装提供定位基准，避免薄壁件受外力挤压出现圆度超差的问题。顶部集成的一体式提手结构，采用对称双镂空开孔设计，开孔边缘做了全周圆角过渡，一方面能消除冲压或机加工环节的应力集中点，避免提手部位受提拉载荷时出现开裂，另一方面圆滑的开孔边缘也能避免使用过程中剐蹭操作人员手部，适配人工短距离转运的使用需求。

　　顶部中心位置设置的小尺寸凸台接口，内孔做了阶梯结构设计，可适配不同规格的快插接头、密封堵头或者小型阀门，满足筒体内部介质的充放、密封需求，接口根部做了加厚处理，能抵消接口部位受径向力时的应力集中，提升连接部位的结构可靠性。从设计思路层面，这类零件的建模逻辑完全贴合三维软件的基础技能考核要点：主体回转特征通过旋转命令即可完成主体轮廓构建，提手部分通过拉伸、切除命令实现对称结构的快速生成，全周圆角的设置需要兼顾不同面之间的相切连续，避免出现圆角失败、面褶皱的问题，能充分考察建模者对草图约束、特征顺序、圆角过渡逻辑的掌握程度。

　　在实际工程应用中，这类筒体结构的尺寸边界需要严格适配安装场景：筒体的外径尺寸需要匹配配套的防护套、放置卡座的内径公差，避免放置时出现晃动或者卡滞；提手的开孔中心距需要适配人工握持的手掌宽度，同时提手的顶面高度不能超出筒体总高过多，避免堆叠存放时出现干涉；顶部接口的中心位置度需要控制在合理公差范围内，保证外接管路连接时不会出现别劲、密封失效的问题；筒体底部做了平直面设计，可保证竖直放置时的稳定性，底部边缘的小倒角能避免放置时刮伤支撑台面，也能消除筒体成型时底部的飞边毛刺。

　　这类结构看似简单，实则涵盖了薄壁回转件设计的核心要点：壁厚的均匀性控制是避免注塑、冲压成型时出现缩痕、变形的关键，所有转角位置的圆角设置需要匹配成型工艺的最小圆角要求，对称结构的设计能降低建模出错概率，也能保证零件重心落在筒体中心轴线上，提升放置和转运时的稳定性。对于结构设计从业者来说，拆解这类练习件的建模逻辑，能快速掌握回转类零件的特征构建顺序，理解工艺性结构在零件设计中的实际作用，避免出现只关注外观形状、忽略结构强度和工艺可行性的设计问题。在实际选型参考中，这类筒体结构可根据盛装介质的不同调整壁厚和材质，若用于盛装液态介质可适当增加壁厚并在接口处增设密封槽结构，若用于盛装固态小零件可适当放大筒体直径降低整体高度，提升放置稳定性。
