四旋翼防护圈式小型航拍飞行器结构设计

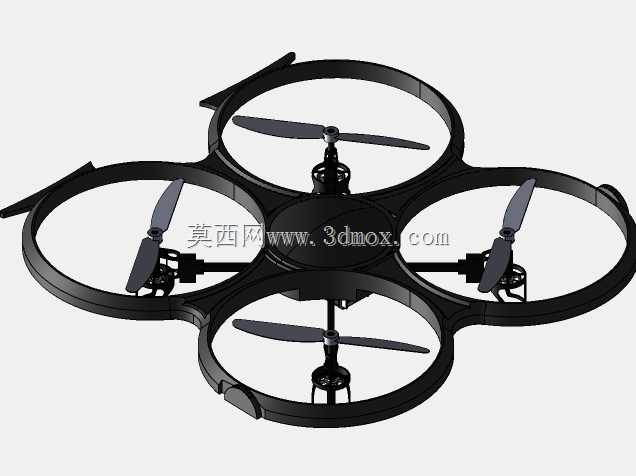

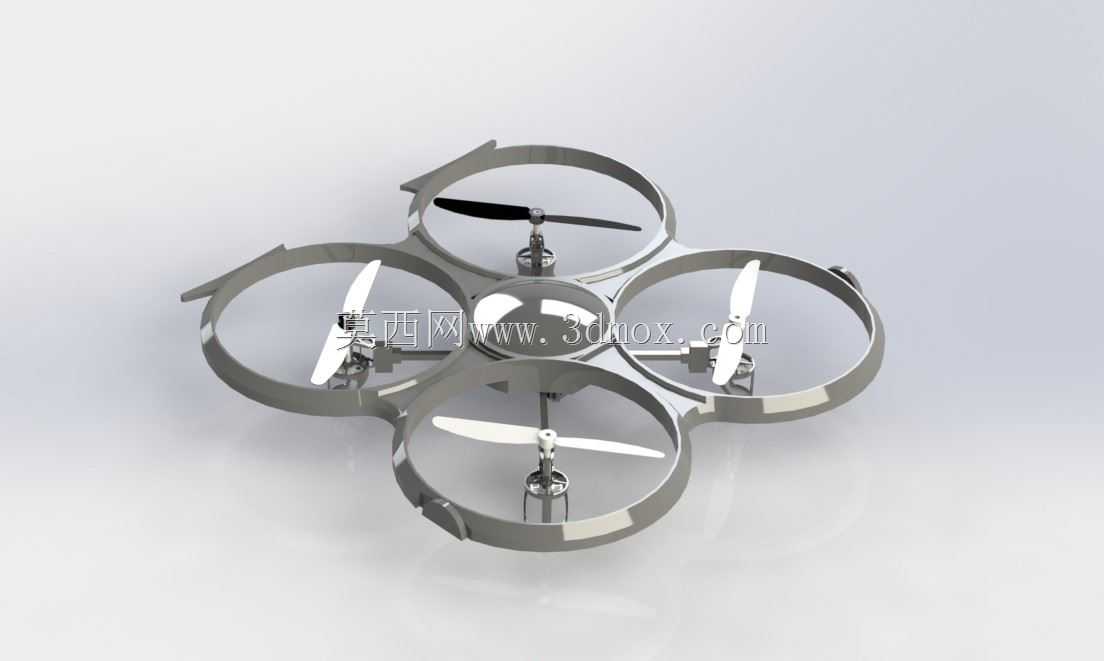

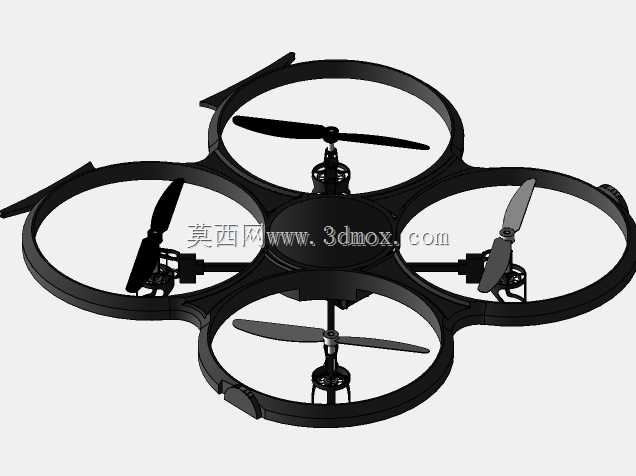

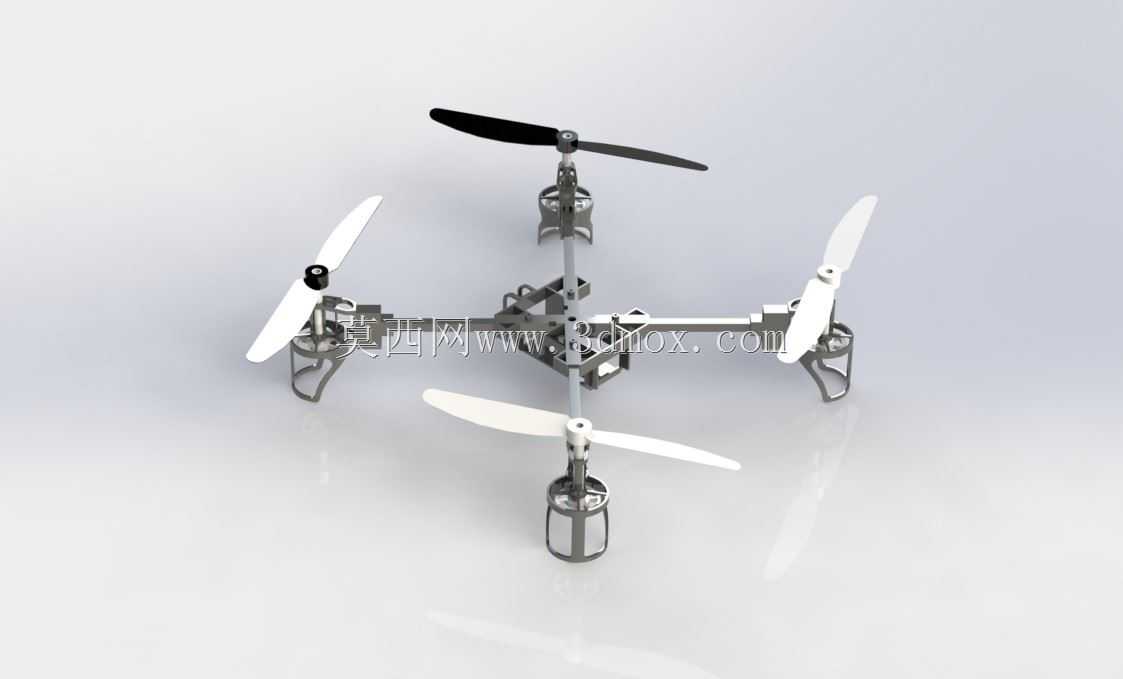

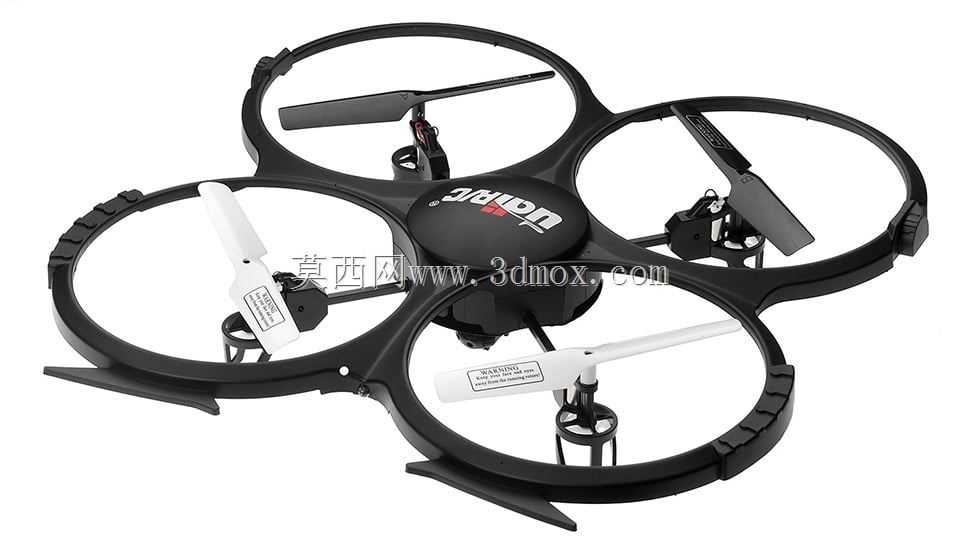

　　这款带一体式防护圈的四旋翼飞行器，在结构设计上优先考虑了近人作业场景的使用安全性，区别于常规无防护的航拍无人机，其外围连续的环形防护结构可以在飞行过程中避免旋翼直接碰撞障碍物或者操作人员，适配室内巡检、近距离教学演示、低空近景拍摄这类对碰撞风险容忍度极低的应用场景。从功能特性来看，四个旋翼呈十字对称分布在中心主机舱的四个方向，每个旋翼的旋转平面都被外围的环形护圈完全包覆，护圈与中心舱体之间通过一体化的连接臂实现刚性连接，没有额外的拼接装配缝隙，既减少了飞行过程中的结构振动传递，也降低了零散部件在飞行中松脱的风险。设计思路上，整体采用了中心对称的布局逻辑，四个旋翼的安装座到中心舱的距离完全一致，动力单元的安装基准面统一在同一水平平面，

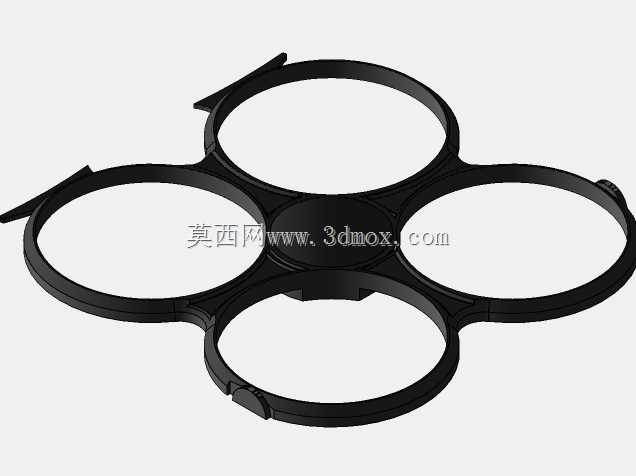

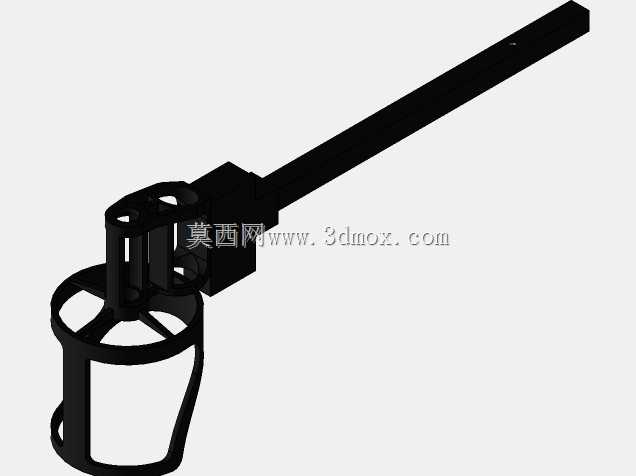

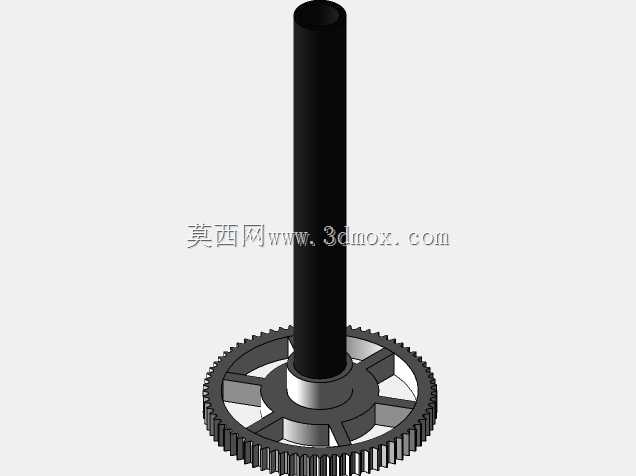

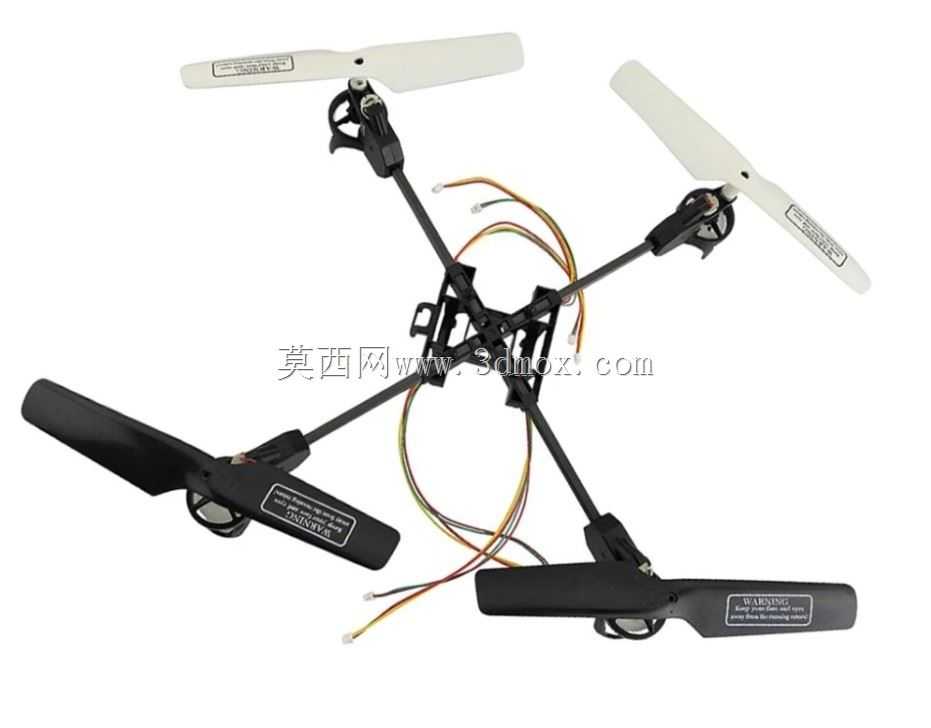

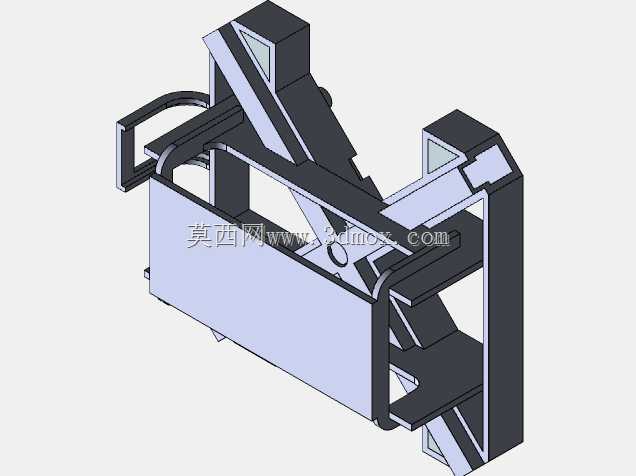

　　能够保证飞行过程中四个动力点的升力输出均匀，降低飞控系统的姿态校准难度；护圈的截面采用了流线型的弧面设计，并非简单的圆管结构，在旋翼高速旋转时，护圈内壁可以对下洗气流形成一定的导流作用，减少旋翼尖端的涡流损耗，一定程度上提升悬停状态下的动力效率，同时降低飞行过程中的气动噪音。从安装边界来看，中心主机舱的内部预留了飞控板、电池、图像传输模块的安装空间，舱体上盖与下壳之间采用卡扣加定位柱的配合方式，不需要额外的螺丝固定就能实现舱体的闭合，方便后期对内部电子元件进行调试更换；每个旋翼安装座上预留了标准的电机安装孔位，适配常用的微型有刷/无刷电机，安装座下方设计了走线槽，电机的供电线可以顺着连接臂内部的空腔直接引入中心舱，

　　避免线材外露在气流中产生额外的风阻，也防止飞行过程中线材被旋翼剐蹭。外形尺寸上，整机的对角线尺寸控制在常规手掌可握持的范围内，护圈的高度略高于旋翼的旋转平面，即使飞行器在飞行过程中发生侧翻，最先接触地面的也是护圈结构，不会直接撞击旋翼或者中心舱内的电子元件，降低摔机后的损坏概率。在实际使用场景中，这类带防护结构的小型四旋翼除了常规的航拍作业外，还可以作为高校航空相关专业的教学实训载体，学生可以在其基础结构上进行二次改装，比如加装微型传感器实现环境数据采集、更换不同桨叶测试气动效率，外围的护圈也能避免实训操作过程中高速旋转的桨叶划伤操作人员。结构细节上，四个护圈之间的连接过渡位置做了圆弧倒角处理，没有尖锐的棱角，

　　既减少了应力集中的问题，提升整体结构的抗冲击强度，也避免搬运过程中棱角划伤使用者；机身底部没有设计突出的起落架结构，而是利用护圈下沿的高度差作为落地支撑，减少了额外的结构零件，进一步降低整机重量，同时也避免了突出的起落架对下置摄像头视野的遮挡，适配下置单轴云台的安装需求，中心舱底部预留了通用的摄像头安装孔位，可以直接固定微型摄像模块，不需要额外设计转接支架。从结构强度设计来看，连接臂与护圈、中心舱的衔接位置做了局部加厚处理，这个位置是飞行过程中受力最集中的区域，加厚处理可以抵消电机运转产生的持续振动，避免长期使用后结构出现疲劳断裂；护圈的壁厚采用了渐变设计，靠近连接臂的位置壁厚更大，远离连接臂的护圈中段壁厚稍薄，在保证整体抗冲击强度的前提下尽可能减轻结构重量，提升续航表现。
