丘陵农田灌溉多旋翼作业无人机结构设计

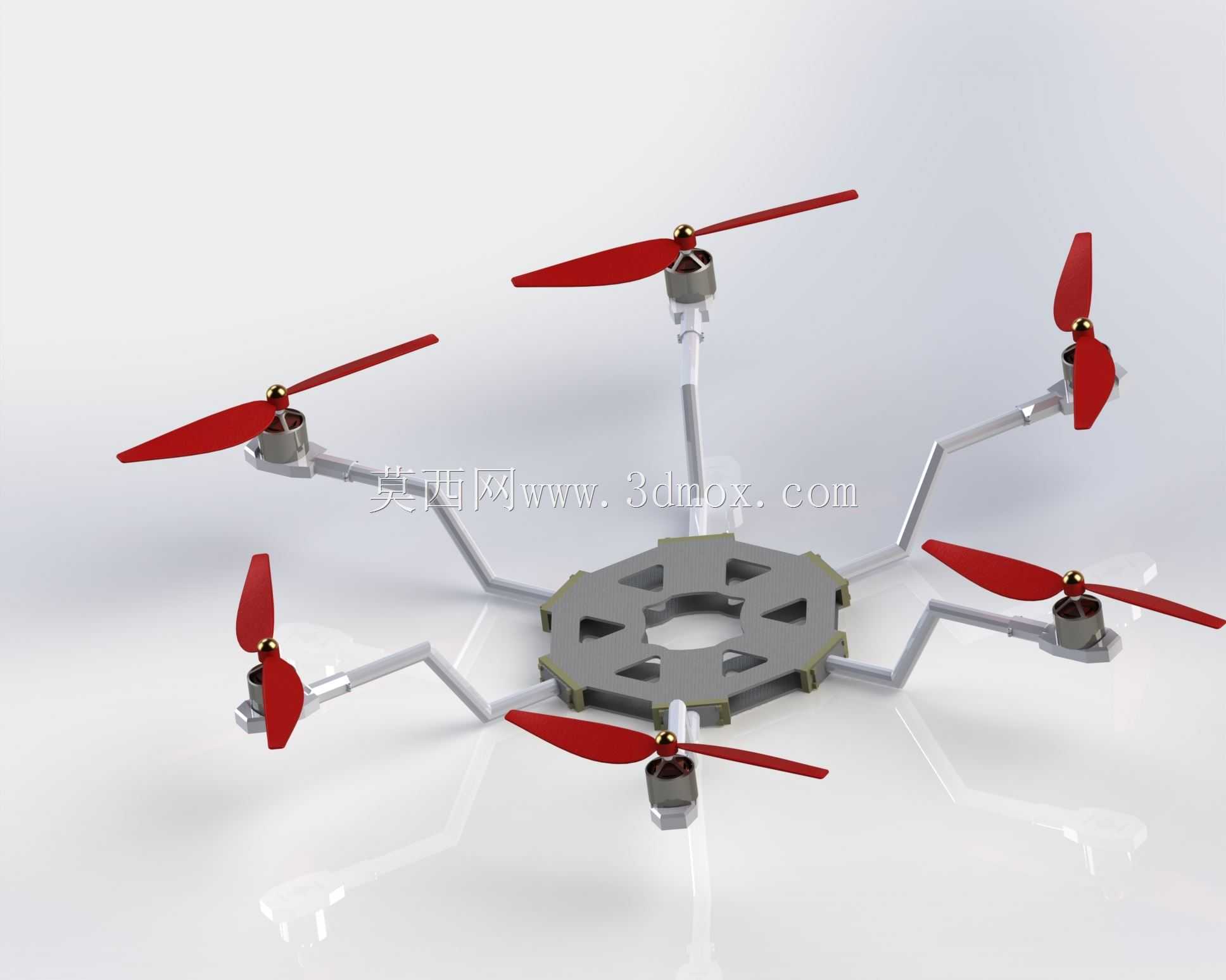

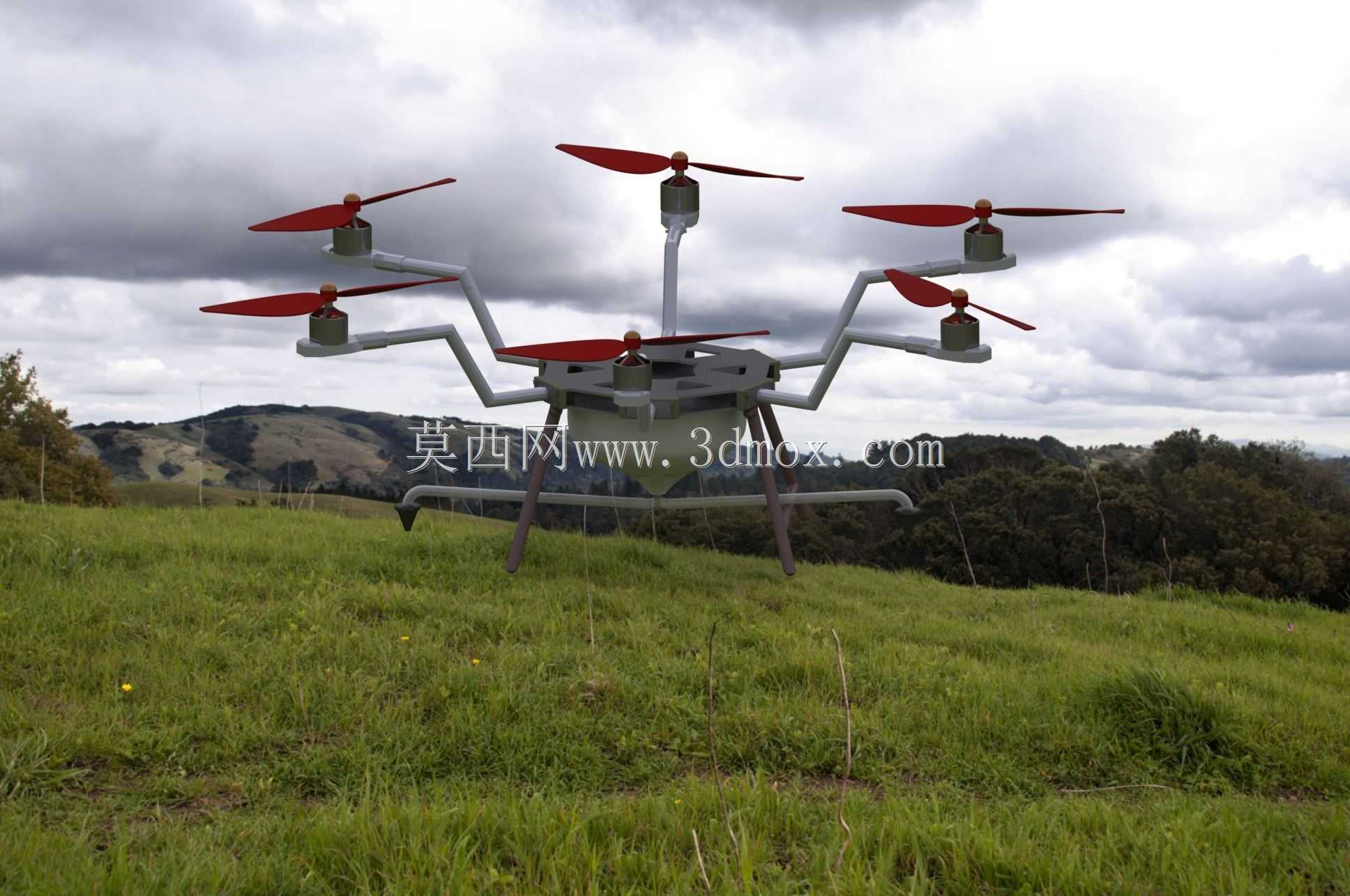

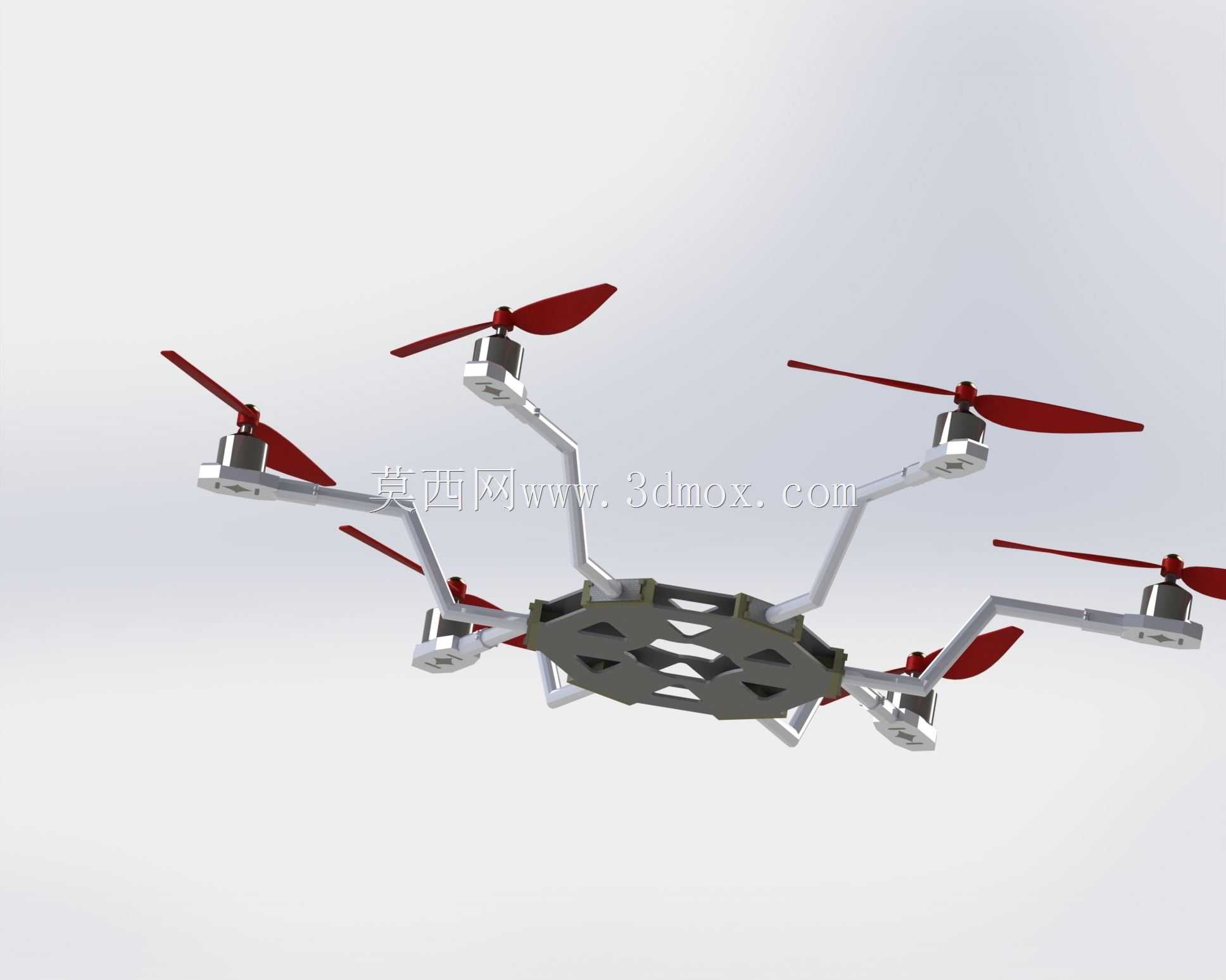

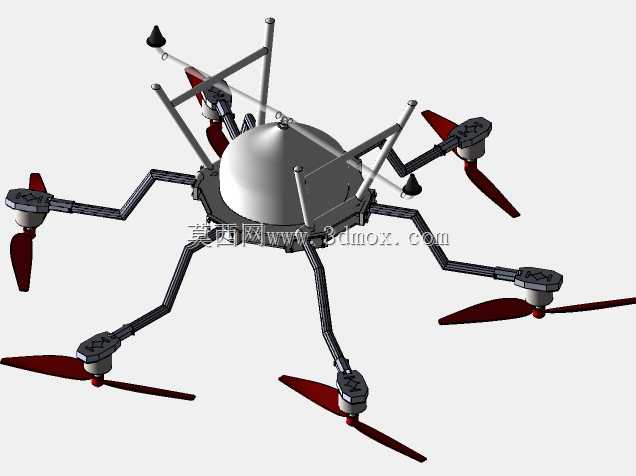

　　这款多旋翼作业设备的核心应用场景锁定在丘陵地带零散连片的农田灌溉作业，区别于平原大面积连片耕地的地面渠灌、大型喷灌设备覆盖模式，南方丘陵区域的耕地多被地形切割为不规则小块，地面灌溉设备进场难度大，人工拉管灌溉的劳动强度高、作业效率低，这款六旋翼布局的灌溉无人机恰好填补了该场景下的作业空白。从功能特性来看，整机采用六轴旋翼布局，相比常规四旋翼植保设备，单轴动力负载冗余更高，单组动力单元出现异常时仍能维持姿态稳定迫降，避免载液状态下坠机造成的作物损伤与设备损耗；机腹位置预留了标准储液舱安装位，可根据作业需求搭载不同容量的储液罐体，配套的喷淋管路沿机臂内侧走线，避免旋翼下洗气流对喷淋雾场造成过度干扰，

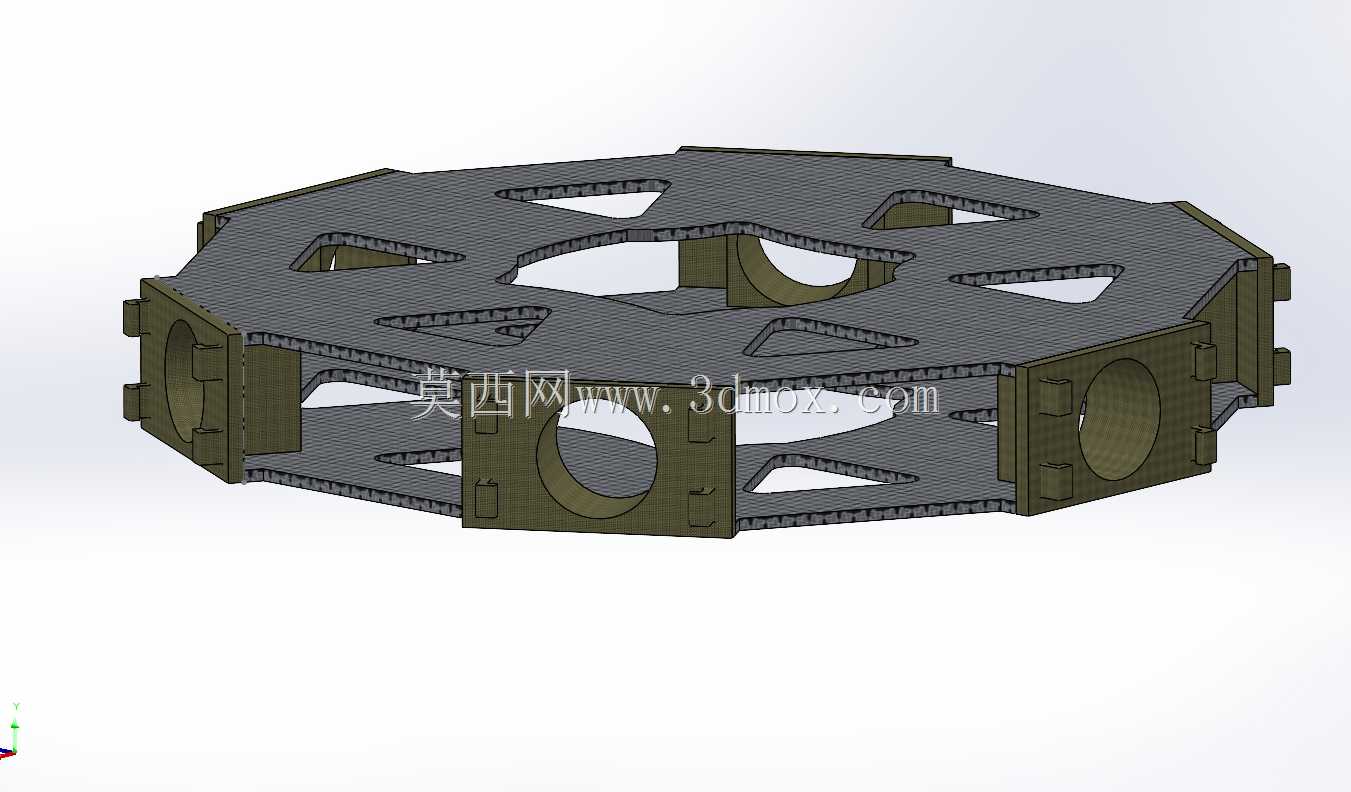

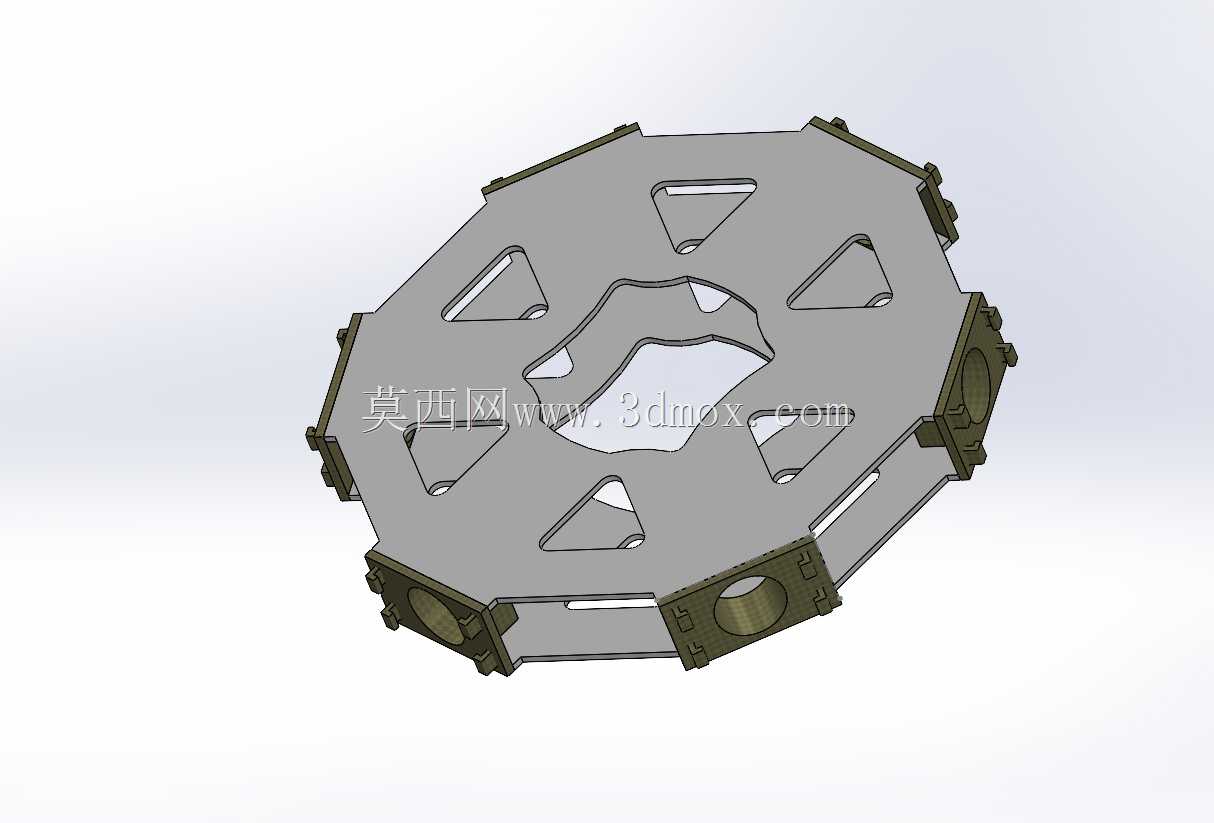

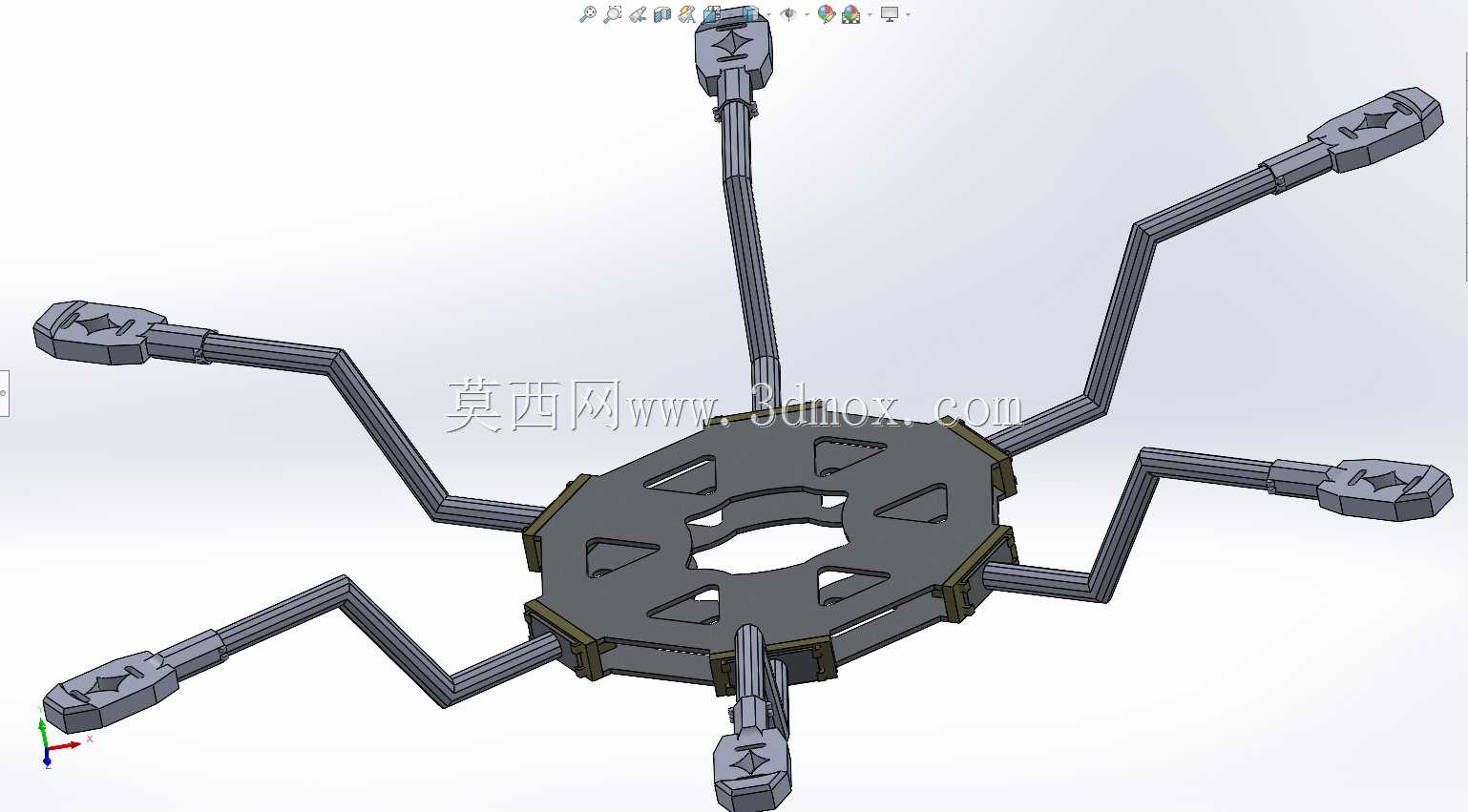

　　保证灌溉液体均匀沉降到作物冠层与根区表层土壤。设计阶段优先考虑了3D打印制造的适配性，机身主体承力框架采用等壁厚镂空结构，壁厚统一控制在1.8mm-2.2mm区间，既适配FDM工艺3D打印机的常规打印精度要求，避免薄壁结构打印翘曲、填充不足的问题，又能在保证结构强度的前提下最大化降低机身自重；所有机臂与中心舱的连接位置采用快拆式卡扣结构，无需额外工具即可完成机臂的拆卸与收纳，转场运输时可将整机拆解为中心舱、六根机臂、起落架三个模块，普通家用SUV后备箱即可完成装载，适配丘陵区域田间路狭窄、大型设备无法直达作业点的转场需求。外形尺寸方面，整机展开状态下旋翼端对端最大直径为1260mm，中心舱体尺寸为220mm×220mm×160mm，

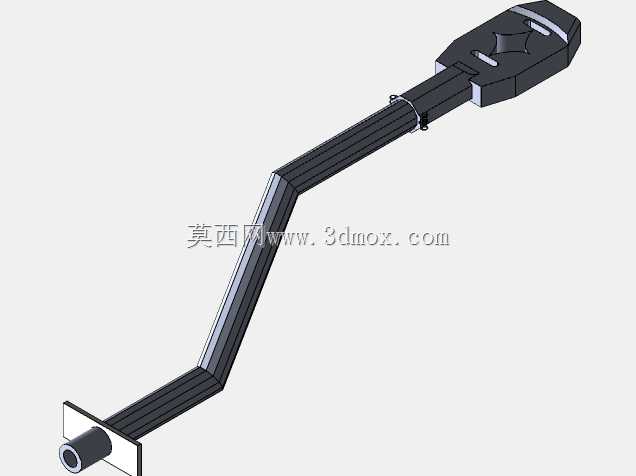

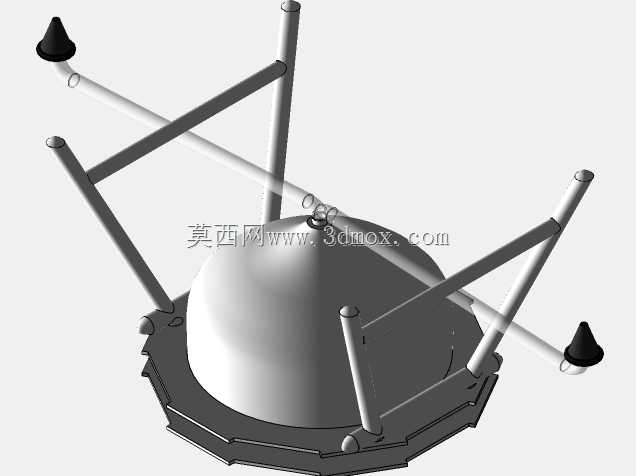

　　储液舱满载状态下整机高度为480mm，起落架支腿跨距为820mm，起降时可适应坡度不超过15°的坡地、田埂等非平整地面，支腿底部设计有增大接触面积的防滑脚垫，避免软质耕地起降时支腿下陷造成机身侧翻；机臂采用上反角3°的安装角度，旋翼旋转平面与水平面形成微小夹角，可提升姿态调整时的响应速度，应对丘陵区域紊乱的近地气流，降低风扰对飞行稳定性的影响。安装边界上，中心舱顶部预留了飞控、电池、电调的分层安装位，飞控安装位设计有减震球固定孔位，可直接适配市面上主流的开源飞控安装孔距，无需额外打孔改装；电池舱采用抽拉式结构，可兼容6S 16000mAh-22000mAh规格的植保无人机动力电池，舱盖位置设计有防脱卡扣，避免飞行过程中电池滑出；

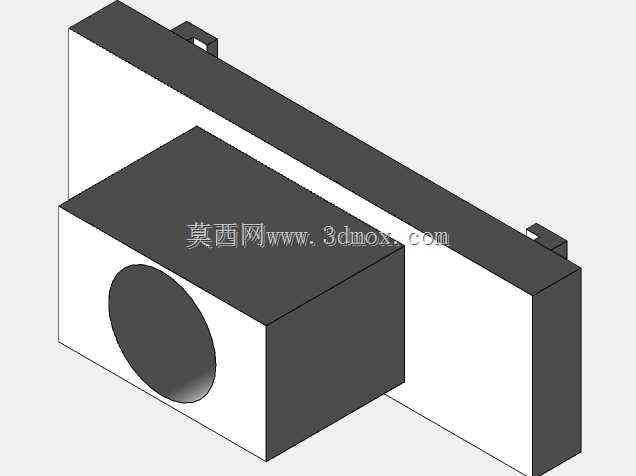

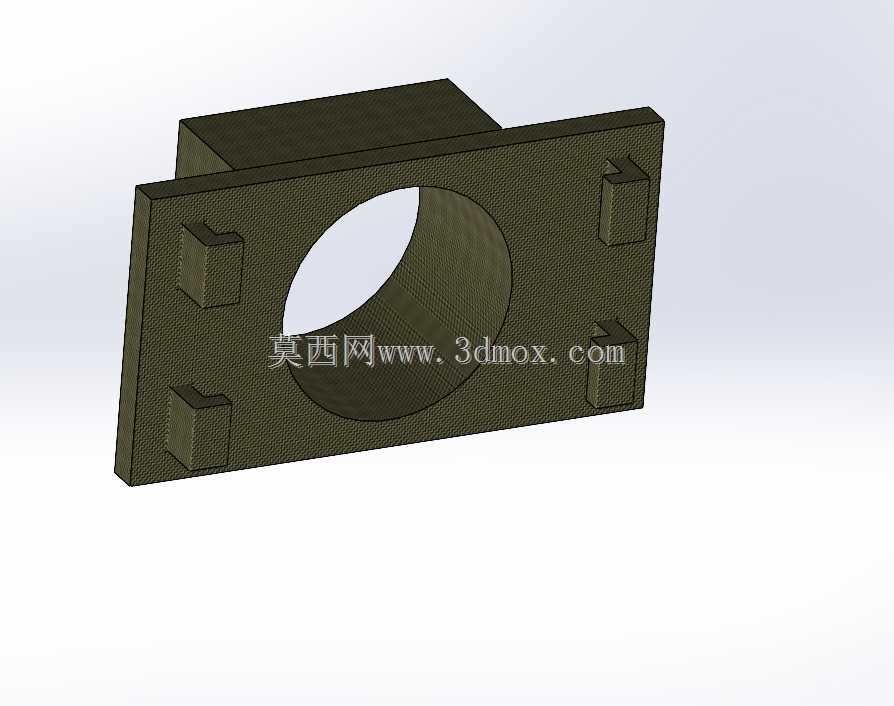

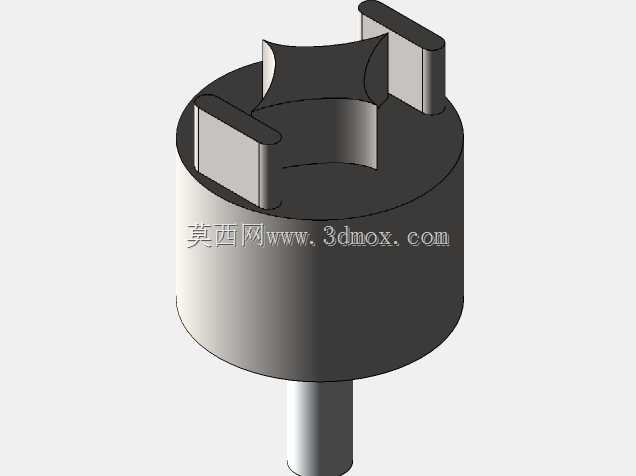

　　旋翼动力单元的安装座统一采用16mm管径标准固定位，可适配市面上多数多旋翼无人机的无刷电机与电调配件，降低后期维护的配件替换成本。喷淋系统的泵体安装位设置在中心舱底部靠近重心位置，避免泵体工作时的振动影响飞控的姿态感知精度，管路出口沿每个机臂方向延伸至旋翼下方15mm位置，利用旋翼下洗气流将灌溉液体压送至作物层，减少液体在空中的飘移损失，相比常规高空喷淋的作业模式，液体利用率可提升30%以上。整机结构没有采用一体化打印的设计，所有易损部件比如机臂末端的电机座、起落架支腿、卡扣结构都设计为独立可替换模块，单个部件出现损坏时无需重新打印整个机身框架，仅需替换对应损坏模块即可，进一步降低使用过程中的维护成本；框架的镂空结构除了减重作用外，还可为电调、电池等发热部件提供充足的散热风道，长时间大负载作业时也能维持动力系统的工作温度在合理区间，避免高温造成的动力衰减。
