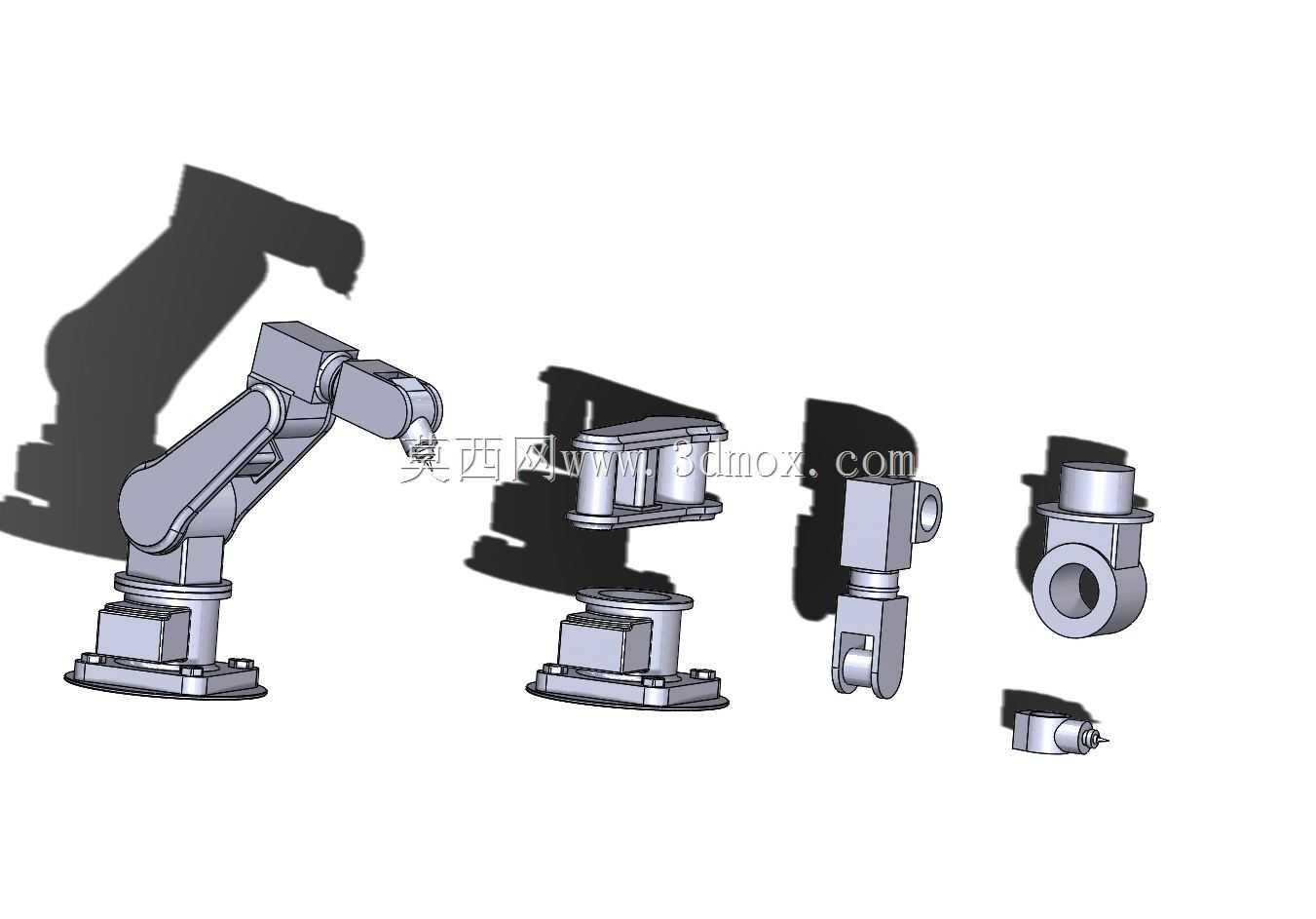

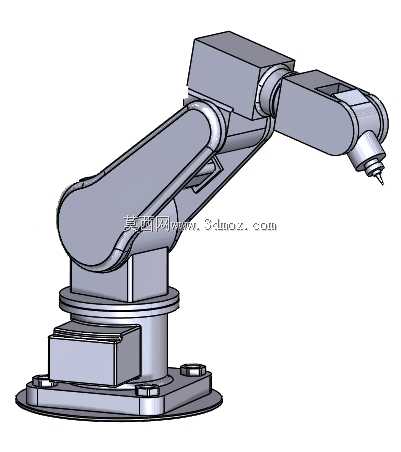

多关节工业机械臂整机及拆解结构设计

　　在产线自动化改造的实际项目里，这类多关节机械臂的应用场景覆盖范围极广，从3C电子行业的精密元器件上下料、PCB板点胶涂覆，到汽车零部件加工环节的工件转序、工装夹具切换，再到轻工行业的包装码垛、注塑件取件，都能看到同构型设备的身影。不同于专机设备的固定作业逻辑，这类关节式臂体的核心用途是通过多自由度的姿态调整，替代人工完成重复度高、定位精度要求严苛、或是存在作业风险的工位操作，在狭窄的安装空间内完成复杂轨迹的动作输出。

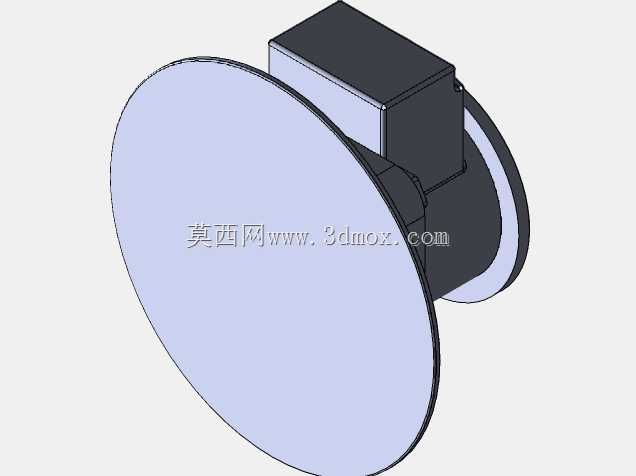

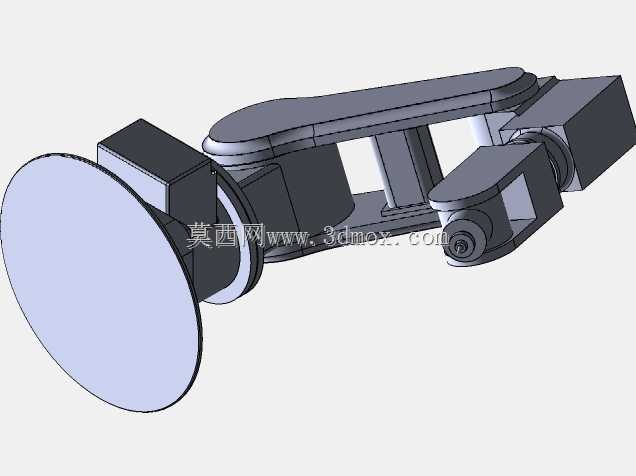

　　从功能特性来看，这套臂体采用串联多关节布局，整体由底座回转支承结构、四个依次铰接的连杆组件、末端执行器安装接口三大部分构成，各关节处预留了标准的传动件安装位，可适配谐波减速器、伺服电机的集成装配，关节配合面设计有同轴定位止口，能保证装配后各旋转轴的同轴度公差控制在合理区间，避免运动过程中出现卡滞或累计误差超标的问题。底座部分采用大尺寸法兰安装面，圆周方向均匀分布安装沉孔，可直接固定在生产线的设备基座或移动滑台之上，安装面的平面度设计要求满足通用工业设备的安装规范，不需要额外加工过渡垫板即可完成固定，降低现场安装的调整工作量。

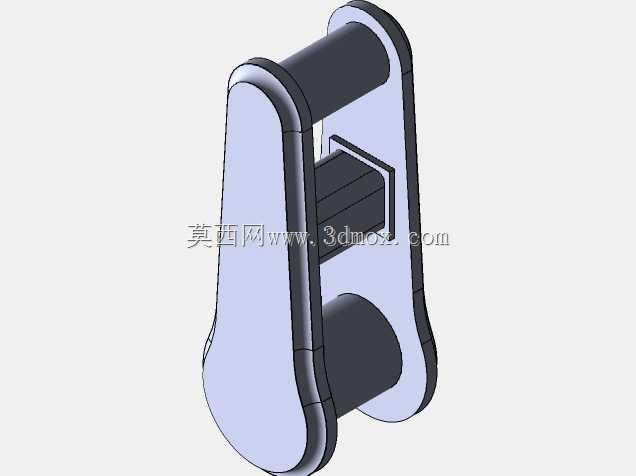

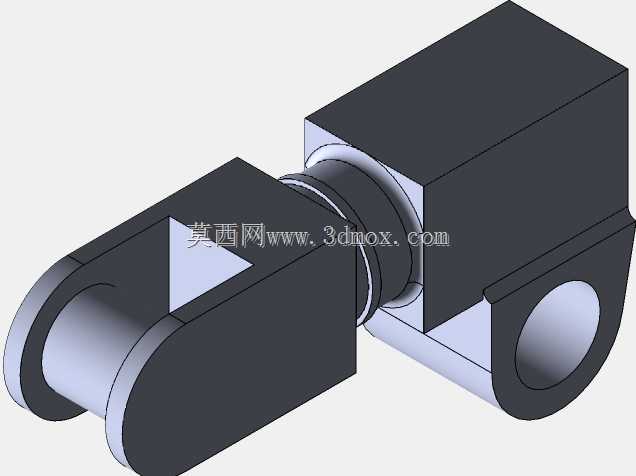

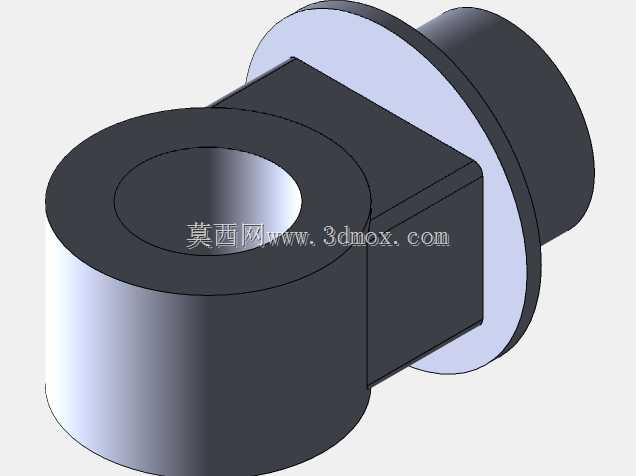

　　设计过程中优先考虑了运动包络的合理性，在确定各段连杆长度时，反复校核了臂体完全伸展状态下的作业半径，以及各关节旋转到极限角度时的干涉情况：大臂与底座连接的关节可实现水平方向360度回转，大臂自身的俯仰关节、小臂与大臂连接的摆动关节、末端腕部的旋转关节均设置了硬限位结构，避免软件限位失效时臂体碰撞到周边设备。拆解后的各零部件均采用模块化设计思路，同规格的关节连接法兰尺寸保持一致，后期维护时可快速替换损坏的连杆组件，不需要对整体结构做大规模拆解。各连杆的截面采用变厚度设计，在保证结构刚性的前提下尽可能削减不必要的材料余量，降低臂体自身重量对关节电机造成的负载，提升运动过程中的响应速度。

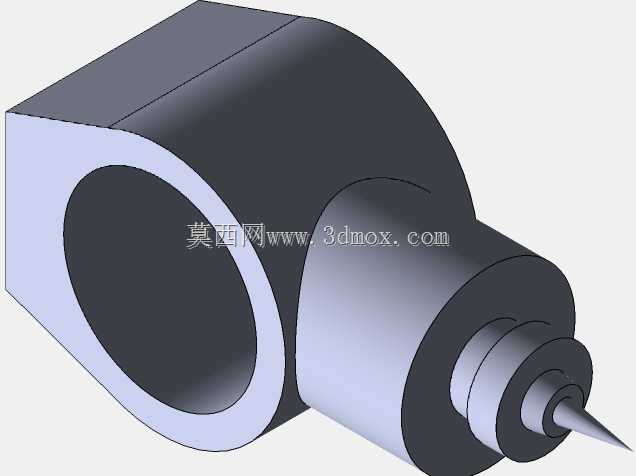

　　从安装边界来看，底座的安装孔位间距适配市面上多数标准工业机器人的安装基座尺寸，不需要对现有产线的安装平台做重新打孔改造即可完成替换；臂体完全收缩状态下的占地轮廓尺寸紧凑，可适配安装在空间局促的流水线旁侧，不会占用过多的产线通行空间。末端法兰采用通用的工业机器人标准接口，可快速夹装夹爪、吸盘、焊枪、点胶阀等不同类型的执行元件，不需要额外设计过渡连接法兰，能快速切换不同的作业功能。各关节处的走线槽采用内置式设计，所有动力线、信号线均可从臂体内部的空腔穿过，避免臂体运动过程中管线与周边设备发生剐蹭，同时也能减少车间粉尘、切削液对线路的侵蚀，提升设备在复杂车间环境下的运行稳定性。

　　在结构细节处理上，各连杆的铰接位置都设计了密封槽，可加装密封圈阻挡车间内的粉尘、切削液进入关节轴承内部，延长传动部件的维护周期；底座内部预留了足够的电气元件安装空间，可将伺服驱动器、IO模块等元件直接集成在底座腔体内，减少外部电控柜的占用空间。整套结构的装配逻辑遵循从下到上的层级关系，每个连接部位都设计有定位销孔，装配时可通过定位销快速确定各部件的相对位置，降低装配过程中的调整难度，保证批量生产时的装配一致性。
