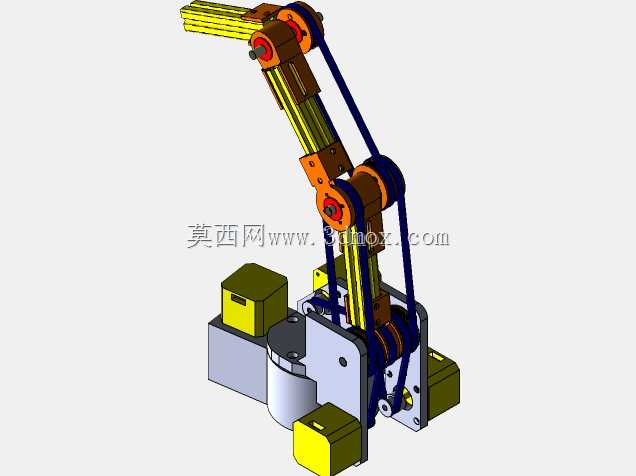

多关节连杆传动机械臂结构设计

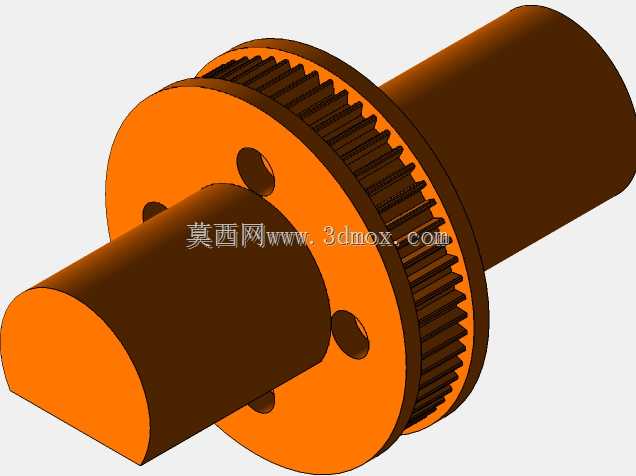

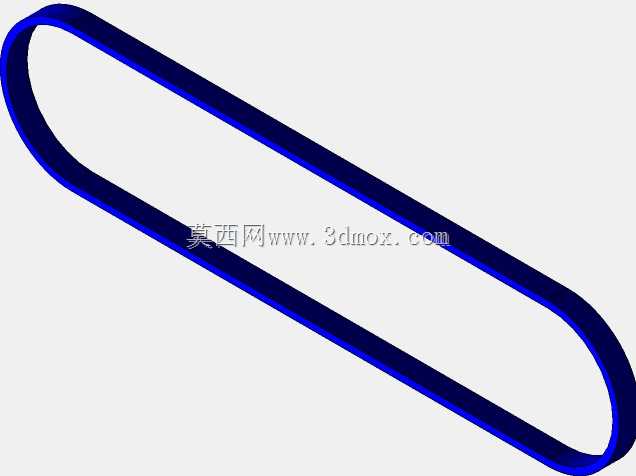

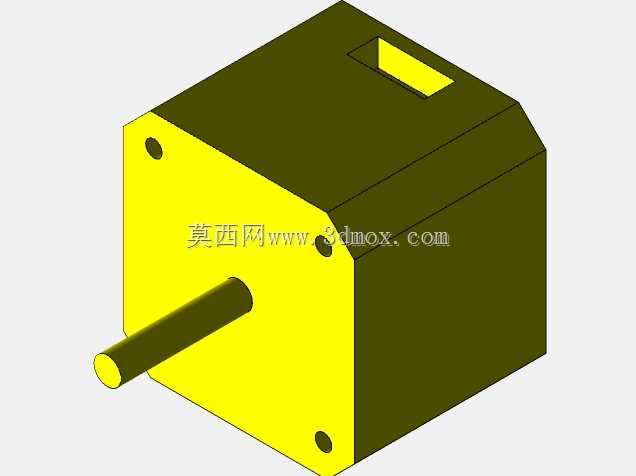

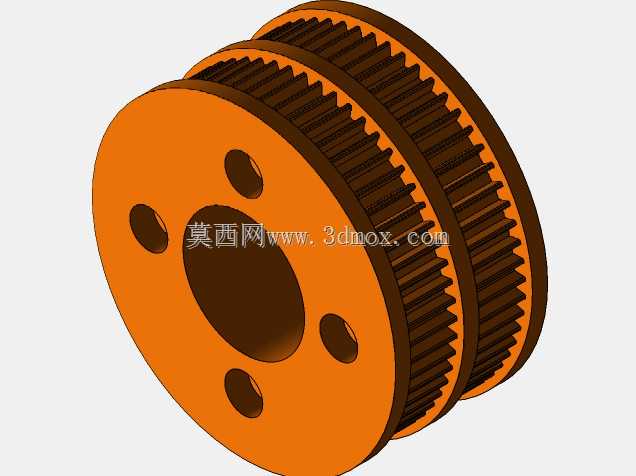

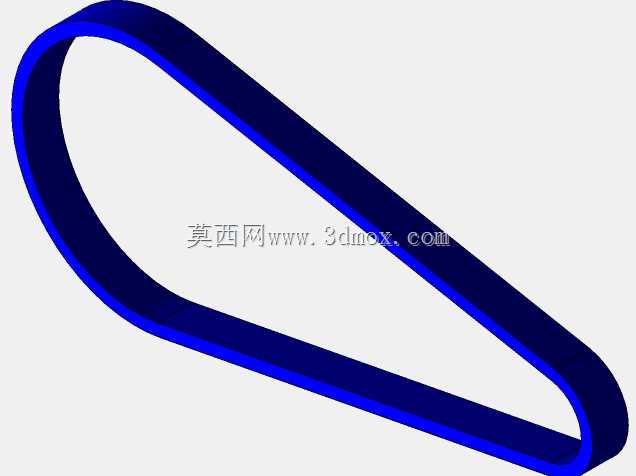

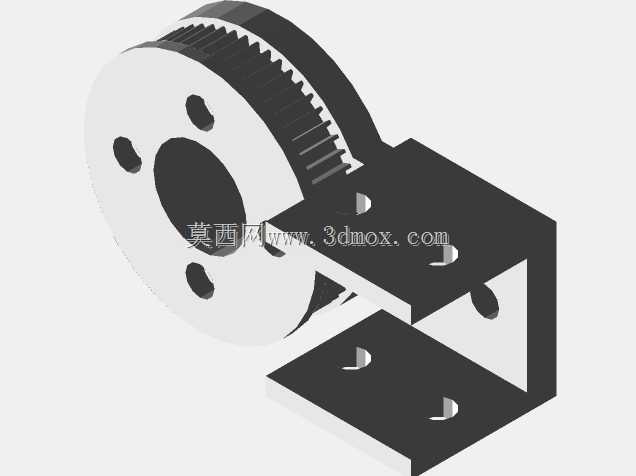

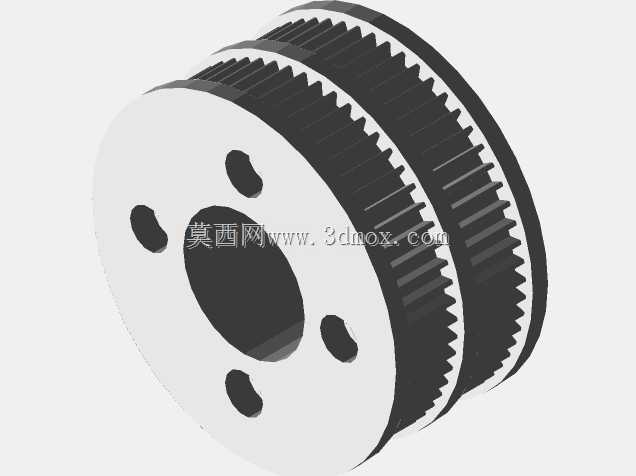

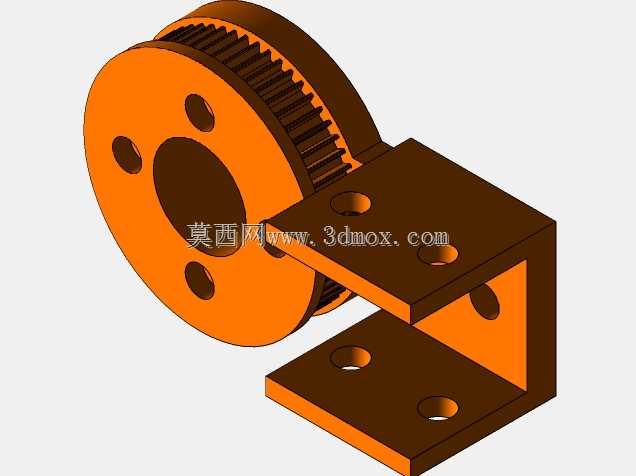

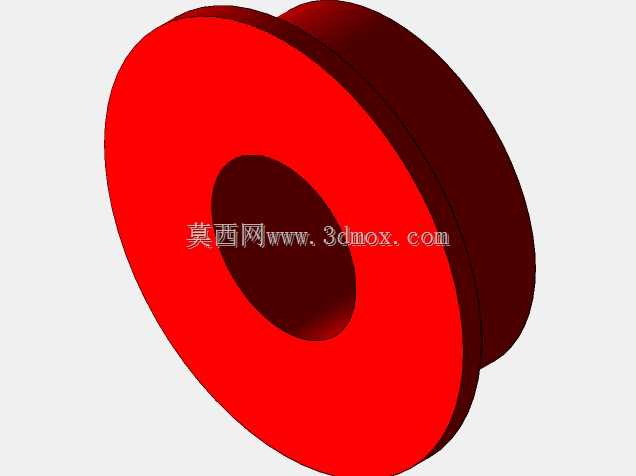

　　这款多关节机械臂采用连杆同步带复合传动结构，在小型自动化作业场景中有着非常广泛的适配空间，常见于3C电子元器件的分拣转运、小型工件的上下料工位、教学实训平台的机器人原理演示，以及轻型装配工序中的精准定位作业，相比同负载级别的关节直驱机械臂，这套结构的传动件集中布置在底座区域，能有效降低臂体自身的运动惯量，提升高速启停阶段的动作稳定性。从结构设计逻辑来看，整套臂体的关节动力全部通过底座内置的驱动单元输出，经由同步带与平行连杆的组合传递至各个转动关节，这种布局方式不需要在每个关节位置单独布置驱动电机，一方面大幅压缩了臂杆的截面尺寸，让臂体在狭窄作业空间内的活动避让性更好，另一方面也降低了臂体的自重负载比，

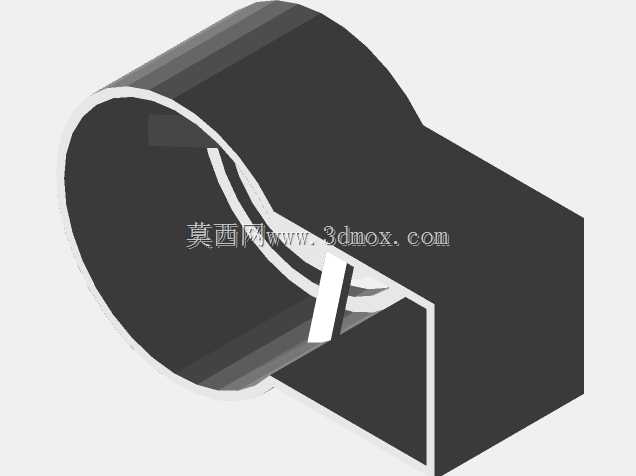

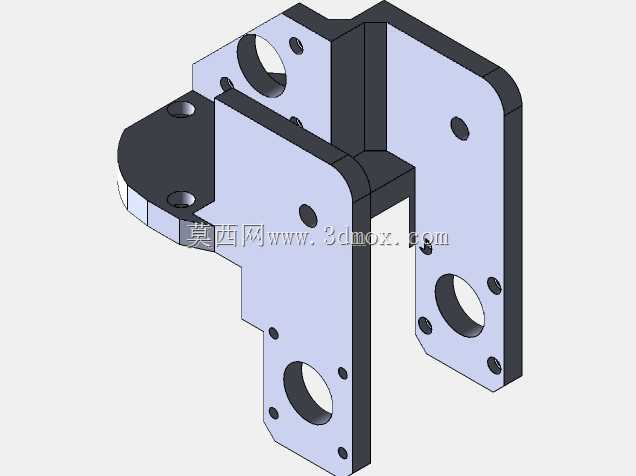

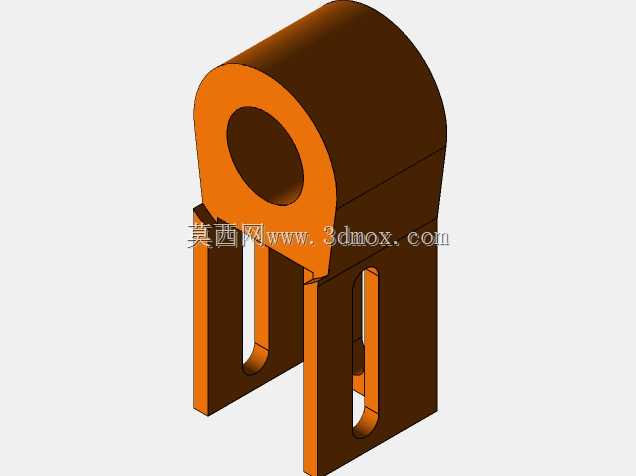

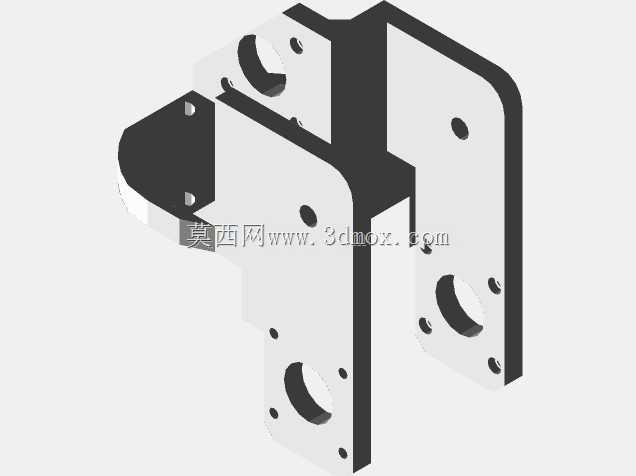

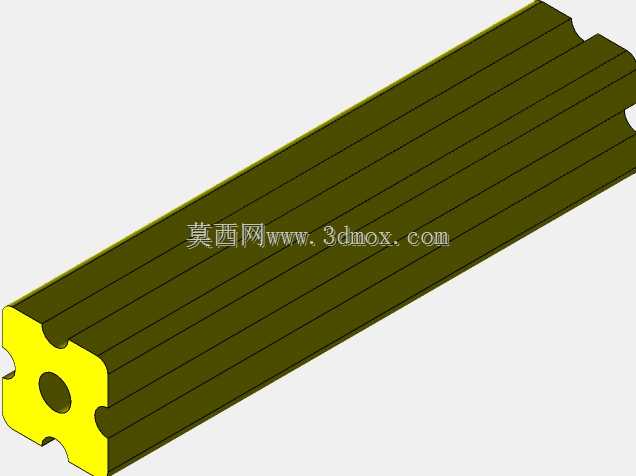

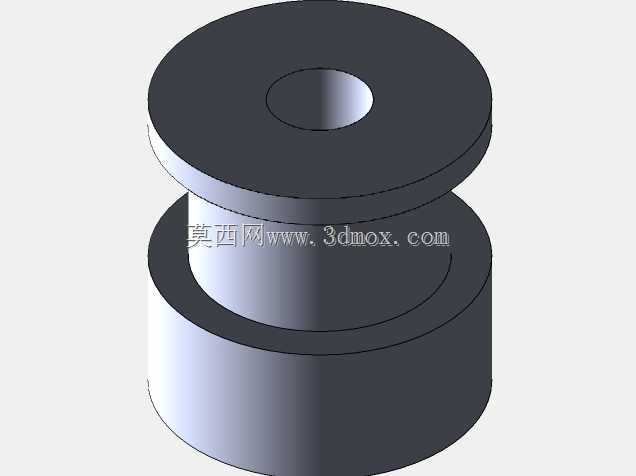

　　同等驱动功率下能实现更大的作业半径覆盖。底座部分采用回转支承结构作为整个臂体的旋转基础，周边预留的安装块可直接固定在工作台面或者线性滑台模组上，安装边界需要预留足够的回转空间，避免臂体伸展过程中与周边工装发生干涉；底座上集成的多个功能模块安装位，可根据实际使用需求搭配电磁阀、信号采集模块等配套元件，不需要额外外置安装支架。臂杆部分采用铝型材作为主体支撑结构，搭配机加工的金属关节连接块，关节位置采用滚动轴承作为转动支撑，能有效降低关节转动的摩擦阻力，同时保证长期往复运动下的回转精度不会出现明显衰减；连杆机构的几何尺寸经过匹配计算，可实现臂体在伸展、俯仰过程中末端法兰的姿态保持，不需要额外增加末端姿态调整的驱动结构，

　　就能满足大部分平面转运类作业的姿态需求。末端的安装法兰预留了标准的安装孔位，可快速适配气动夹爪、真空吸盘、小型焊枪等不同的作业执行端，更换执行端时不需要对臂体结构做额外改动。从实际使用的角度来看，这套结构的传动链路维护点集中在底座区域，日常的张紧调整、润滑保养都不需要拆解臂杆部分，能大幅降低现场维护的时间成本；关节位置的密封结构可阻挡车间内的粉尘、切削液进入转动副内部，适配普通机加工车间、装配车间的常规作业环境，不需要额外做复杂的防护改造。在运动范围设计上，底座可实现360度全周回转，大臂俯仰角度覆盖负15度到正75度区间，小臂配合连杆传动可实现相对于大臂的联动俯仰，整个臂体完全伸展后的作业半径可覆盖直径1.2米左右的圆形作业区域，

　　完全满足小型工作站的单工位作业覆盖需求；臂体的运动轨迹可通过控制驱动单元的转动角度实现精准控制，重复定位精度可满足大部分轻型装配、分拣工序的精度要求。结构设计过程中对各个运动部件的干涉区间做了完整的校核，臂体在全行程运动过程中，连杆、同步带与臂杆之间不会出现运动卡滞，各个线缆可通过臂杆内部的空腔走线，避免运动过程中线缆与外部结构发生剐蹭磨损，提升设备长期运行的可靠性。
