六轴工业夹持机械臂结构设计方案

项目分类:工业机器人 发布时间:2024-05-24 ID:754537
  • 六轴工业夹持机械臂结构设计方案
  • 六轴工业夹持机械臂结构设计方案
  • 六轴工业夹持机械臂结构设计方案

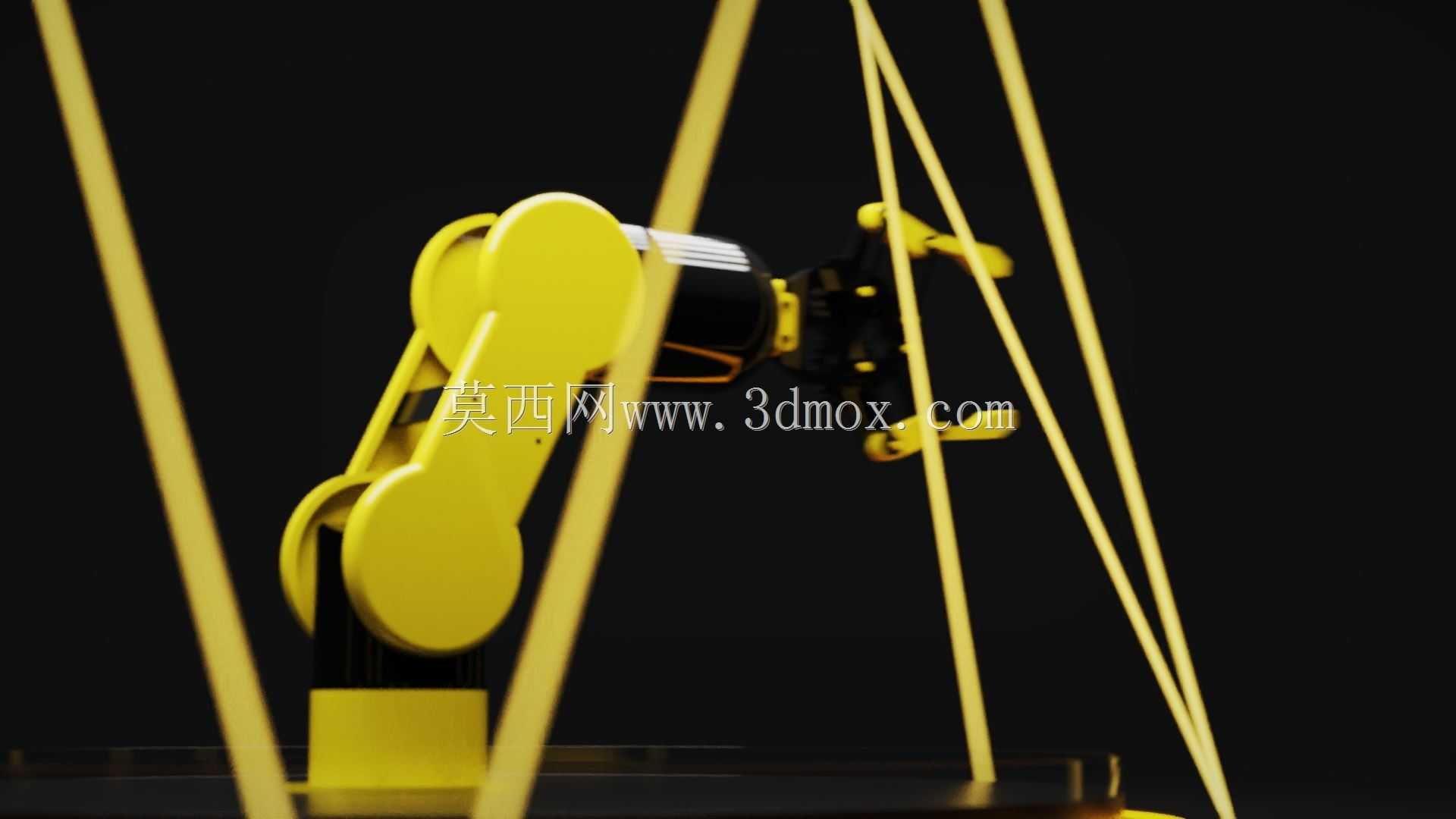

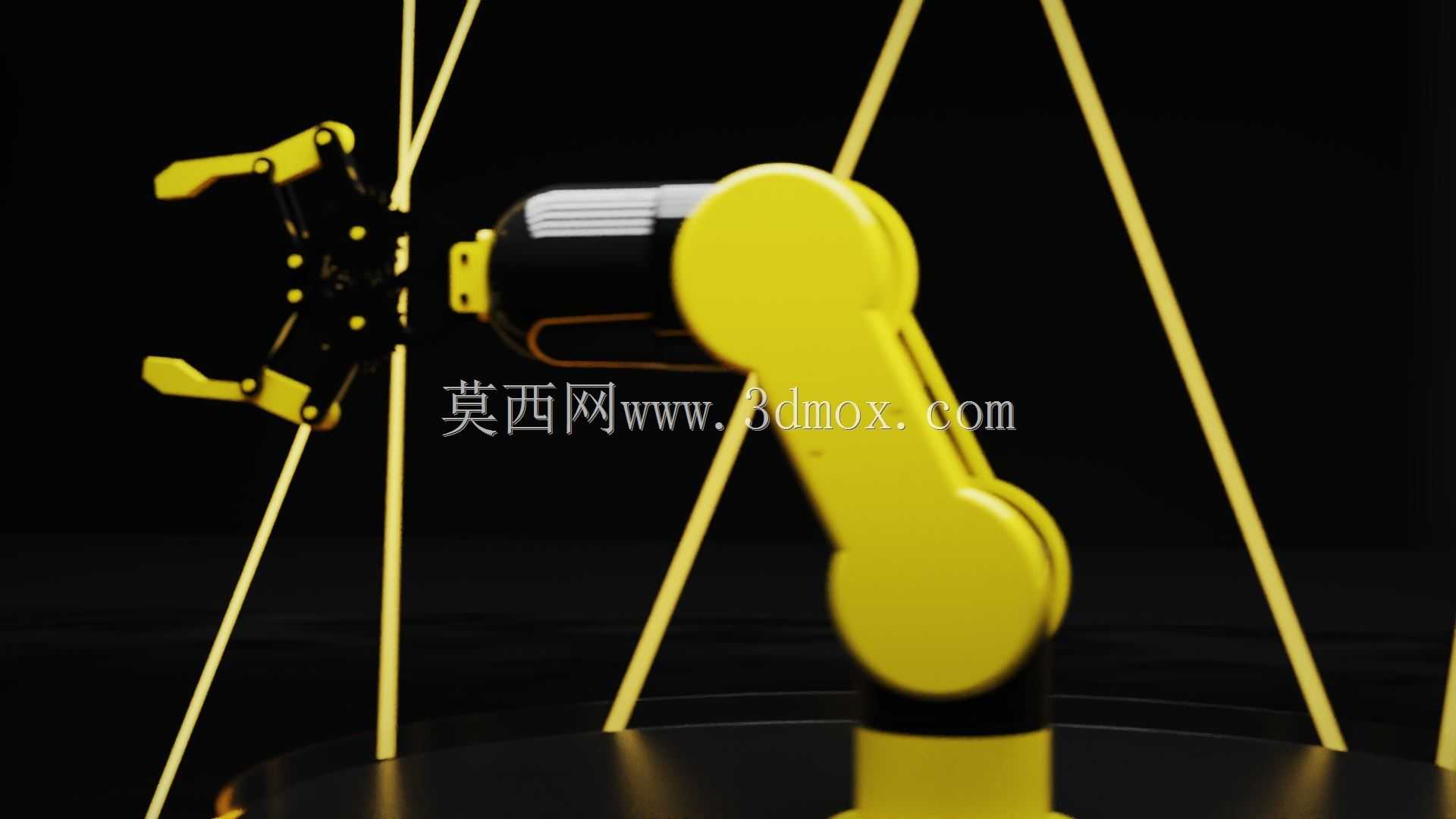

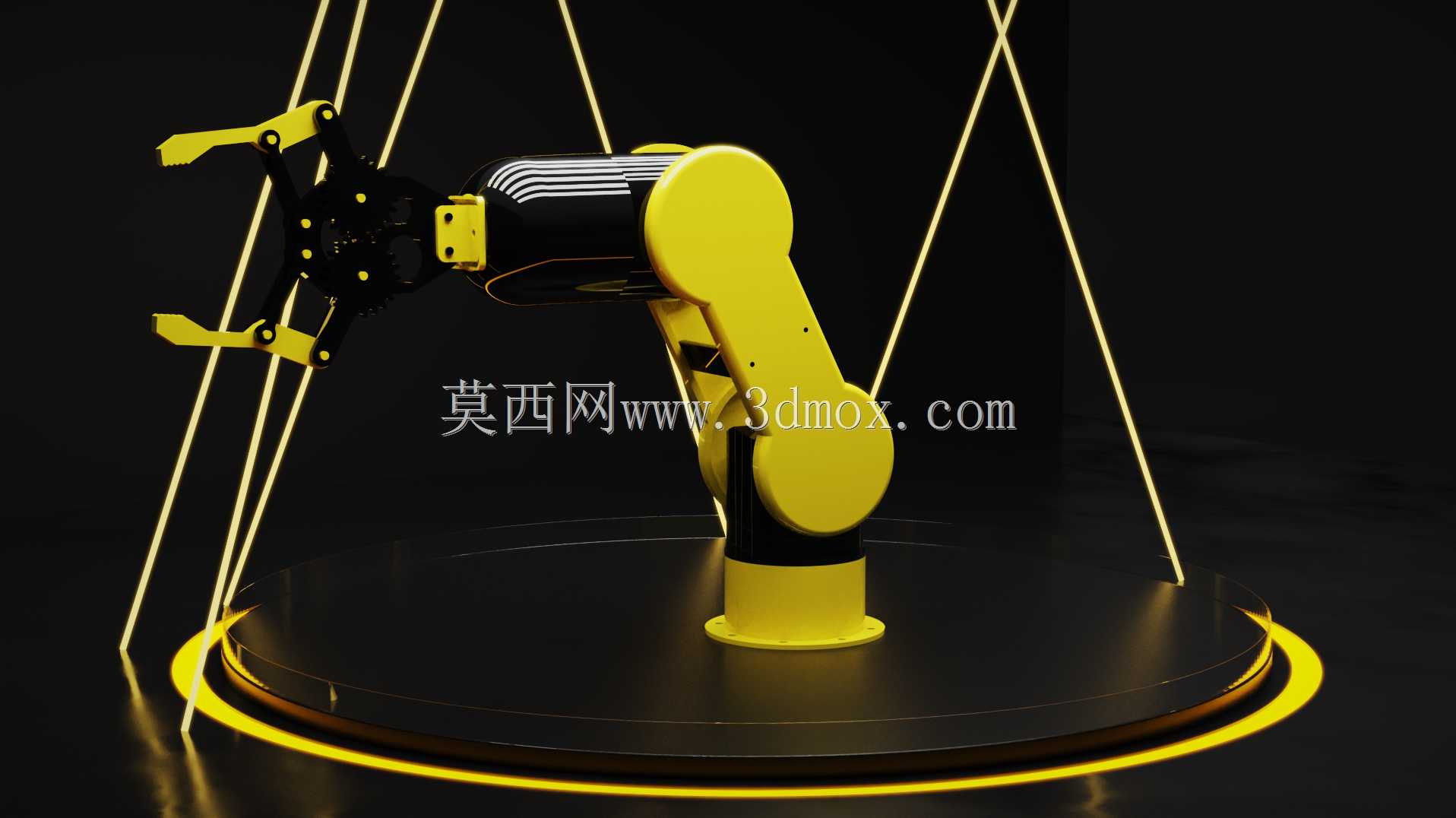

  这款多关节夹持型机械臂的结构设计,核心围绕3C电子装配、小型零部件上下料、实验室样本转运这类对重复定位精度、动作灵活性要求较高的作业场景展开,区别于大负载重载机械臂的设计逻辑,该机型在结构减重、关节回转范围、末端夹持适配性上做了针对性优化。从实际落地的安装边界来看,底座采用圆形法兰式安装结构,安装孔位按照通用工业机器人的安装基准排布,可直接固定在型材工作台、流水线侧边支架或者移动AGV搭载平台上,底座安装面的平面度要求控制在0.05mm以内,避免安装面形变带来的关节同轴度误差,整机直立状态下的最大回转半径覆盖850mm作业范围,底座自身高度120mm,完全伸展状态下顶端距离安装面的最大高度为920mm,不会和常见的流水线防护栏、工位料架产生运动干涉。

  设计思路上没有盲目追求极限负载参数,而是把关节传动的回程间隙控制放在首位,大臂、小臂的关节连接处采用交叉滚子轴承作为回转支撑,相比普通深沟球轴承,能同时承受径向、轴向与倾覆力矩,在臂展完全伸展的状态下,末端的静态形变量可控制在0.1mm以内,满足精密装配场景的对位需求。臂身主体采用铝合金一体铣削成型,而非焊接结构,既减少了焊接应力带来的长期形变,也把整机自重控制在合理区间,降低了对安装基座的承重要求。末端夹持器采用平行双指结构,指面预留了工装安装槽位,可根据作业对象更换橡胶防滑垫、V型块、真空吸盘转接板等不同适配配件,夹持行程范围0-80mm,单指夹持力可通过关节处的扭矩调节实现0-50N的无级调整,既能夹持易碎的玻璃器皿、PCB板,也能稳定抓取金属结构件。

  关节驱动的布局上,将大臂回转关节的驱动单元内嵌在底座腔体内部,小臂与腕部的驱动电机顺着臂身轴线方向排布,尽可能降低臂身外侧的突出结构,减少设备运行过程中与周边障碍物剐蹭的概率,所有关节的走线都通过臂身内部的穿线孔布置,外部无裸露线缆,既避免车间内的切削液、粉尘对线束的腐蚀,也防止运行过程中线缆被周边构件勾挂。腕部设置了三个独立回转关节,可实现末端360度旋转、俯仰、偏摆的全自由度动作,在狭窄的设备腔体内作业时,能灵活调整夹持姿态,不需要整体移动臂身就能完成不同角度的取放动作,这一设计在机床上下料场景中优势明显,可直接伸入机床夹具的狭窄空间内完成工件取放,不需要额外调整机床开门角度或者工装位置。

  从实际功能特性来看,各关节的硬限位与软限位做了双重设计,硬限位采用机械挡块结构,在软件限位失效的极端情况下也能避免臂身过转碰撞底座,软限位可根据实际工位的布局自定义设置安全作业区间,在多台机械臂协同作业的场景下,可通过限位设置划定各自的作业范围,避免设备间的运动干涉。臂身表面做了硬质阳极氧化处理,耐磨性能优于普通喷漆表面,在有少量切削液飞溅、粉尘较多的车间环境下长期使用,表面不会出现锈蚀、涂层脱落的问题。底座的电气接口采用下沉式布局,所有动力线、信号线的接插件都带有防水密封圈,防护等级达到IP54,满足一般工业现场的使用要求。

  在结构细节处理上,大臂与小臂的连接处设计了可拆卸的维护盖板,拆开盖板就能直接接触到关节处的传动件与润滑注油口,日常维护不需要整体拆解臂身,降低了后期运维的难度。夹持器的指座采用快拆结构,不需要专用工具就能完成末端指件的更换,切换不同作业任务时,能在短时间内完成工装适配,适配多品种小批量的柔性生产需求。关节处的密封采用双唇形密封圈,既能阻挡外部粉尘进入传动腔,也能防止内部润滑脂渗漏,长期运行不需要频繁补充润滑脂。整机的重心在完全收拢状态下落在底座安装面的中心位置,即使是安装在移动平台上,设备启停、加减速过程中也不会出现重心偏移导致的晃动问题。
