高转矩舵机伺服执行机构三维结构

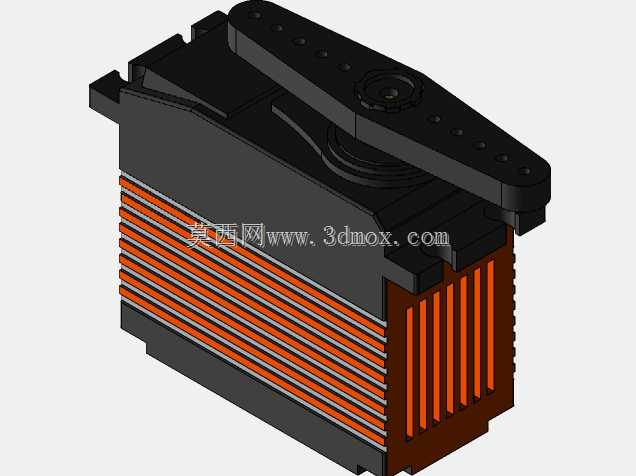

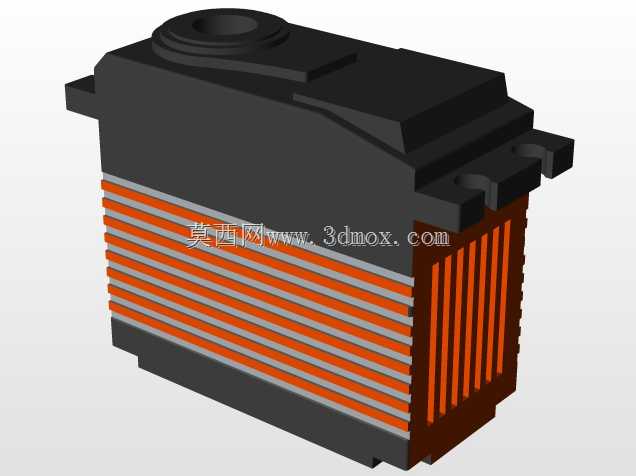

　　这款高转矩伺服执行机构的三维结构，在建模阶段优先考虑了工业级舵机的实际安装适配性，主体外壳采用上下分层的结构设计，下半部分的散热鳍片采用等距平行排布的结构，鳍片之间预留了足够的空气流通间隙，能够在舵机持续大负载输出时，将内部驱动电路与减速组产生的热量快速导出，避免长时间工作出现过热退磁、转矩衰减的问题。上部的输出端采用标准十字花键舵盘接口，配套的一字型舵臂上预留了多组不同间距的安装孔位，能够适配不同摇臂长度的传动需求，用户可以根据实际负载的力臂要求，选择对应孔位安装连杆，无需额外加工转接件。

　　从实际应用场景来看，这类大转矩伺服常被用在工业自动化设备的角度切换工位、大型航模的舵面控制、无人车的转向执行机构、机械臂的关节驱动等场景，相比普通小功率舵机，它的输出转矩能够覆盖大负载的角度定位需求，内部采用金属齿轮减速组，齿轮之间的啮合间隙在建模时做了公差预留，既保证传动过程无卡滞，又能将回程间隙控制在合理范围内，满足重复定位的精度要求。

　　设计过程中，外壳的安装固定位做了沉孔处理，四个角的安装孔位间距符合通用大舵机的安装标准，能够直接替换同规格的现有产品，不需要修改设备上的安装支架尺寸，降低选型替换的适配成本。输出轴的轴向做了限位结构设计，能够承受一定的径向负载，避免在连杆侧向受力时出现输出轴变形、窜动的问题。外壳侧面的接线端预留了标准的三针接口位置，适配通用的舵机控制接线，电源、信号、接地的针脚间距符合行业通用规范，接线时不需要额外改线。

　　建模时对内部的结构空间做了合理规划，驱动电路板、直流电机、减速齿轮组的排布紧凑，在保证整体结构强度的前提下尽可能压缩了整体体积，外壳的拼接处做了止口设计，既能够提升装配时的定位精度，也能阻挡日常使用中的灰尘进入壳体内部，延长内部构件的使用寿命。舵臂与输出轴的连接位置做了防松结构设计，配套的固定螺丝孔位深度足够，能够在高频往复摆动的工况下避免舵臂松脱。散热鳍片的厚度与间距经过匹配设计，在保证散热面积足够的同时，不会因为鳍片过薄导致结构强度不足，受到外力磕碰时不容易出现变形损坏。

　　在安装边界方面，这款伺服的整体外形方正，底部安装面为平面，安装时只需要在设备支架上加工对应四个孔位即可完成固定，不需要额外设计复杂的转接结构。输出轴的中心高度与同规格标准舵机保持一致，替换安装时不需要调整连杆的初始长度，能够大幅缩短设备调试的周期。壳体上部的限位凸台能够限制舵臂的极限摆动角度，避免舵机转动超出行程导致内部齿轮打齿损坏，在程序失控的极端情况下也能通过机械硬限位保护内部传动结构。
