五升容量波纹储液水瓶结构设计

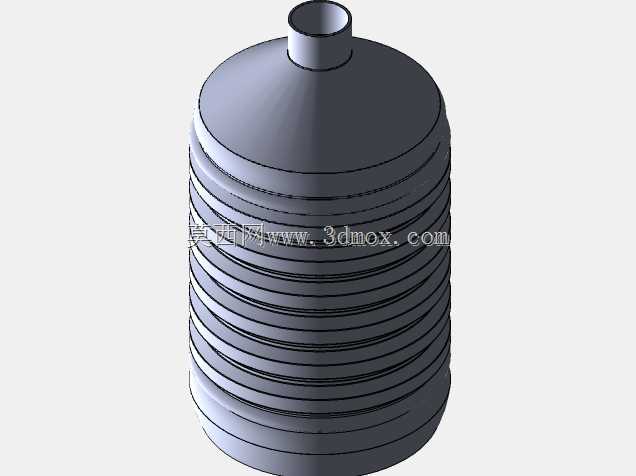

　　在民用储水、小型化工试剂暂存、实验室溶液储备、户外便携供水等场景里，这类五升容量的立式储液瓶是应用频次极高的容器类零部件，很多人在做配套设备结构适配时，往往会忽略瓶体本身的结构细节对安装、使用的影响，实际做三维结构设计时需要考量的边界条件远不止容积参数。先从瓶身的波纹结构说起，很多人第一反应是波纹仅为了防滑，实际从工程角度看，周向分布的环形波纹首先是提升瓶体的环向刚度，五升容量的瓶体如果采用光面直壁结构，在盛装满容量液体时，侧壁受液体静压力作用很容易出现鼓胀变形，尤其是采用吹塑工艺成型的薄壁塑料瓶体，均匀分布的环形波纹相当于在侧壁增设了多道环形加强筋，不需要额外增加壁厚就能大幅提升瓶体抗外压、抗内胀的能力，

　　同时在搬运过程中受到侧向挤压时，波纹结构可以通过微小的形变吸收冲击能量，避免瓶体出现开裂漏液的问题。瓶口采用小直径直筒式设计，颈部做了圆弧过渡衔接瓶肩，这种设计一方面是为了适配标准的螺旋瓶盖，保证密封可靠性，小直径瓶口在倾倒液体时更容易控制流速，不会因为瓶口过宽导致液体倾泻洒漏，另一方面瓶肩的大圆弧过渡可以避免应力集中，在瓶体堆叠放置时，瓶肩位置承受上部载荷时不会因为直角转折出现应力断裂的问题。从安装边界来看，这款瓶体采用立式直筒结构，底部为平整的圆形端面，放置时不需要额外的固定支架就能保证直立稳定性，瓶身最大外径处的波纹凸起是整个瓶体的最大外轮廓尺寸，在做配套的设备舱、存储架设计时，需要预留至少五毫米的安装间隙，

　　避免装配时刮蹭瓶壁，同时波纹的凹槽位置可以适配绑带、卡扣类固定件，在移动设备、车载供水场景下，可以通过卡扣嵌入波纹凹槽实现瓶体的径向固定，防止运输过程中瓶体出现窜动。设计思路上，这款瓶体没有采用复杂的异形结构，整体以回转体特征为主，极大降低了吹塑成型的模具复杂度，瓶身的波纹间距经过反复调整，既保证了加强效果，也不会因为波纹过密导致成型时出现壁厚不均的问题，每个波纹的凸起高度控制在合理范围，既不会因为凸起过高导致堆叠时卡滞，也不会因为高度不足失去加强和防滑的作用。实际使用场景中，这类储液瓶除了日常盛装饮用水，还可以在小型灌溉设备里作为储液罐盛装水肥溶液，在小型打印设备里作为废液收集瓶，在实验室场景下盛装蒸馏水或者低腐蚀性的试剂，

　　不同场景下对瓶体的壁厚要求有细微差异，但核心的结构尺寸保持一致，只需要根据盛装介质的特性调整原材料配方即可，不需要改动整体结构。从结构建模的角度看，整个瓶体的特征构建以旋转凸台为基础，再通过圆周阵列的方式切除或者凸出生成环形波纹，瓶口位置的尺寸需要严格适配通用瓶盖的密封标准，颈部的过渡圆弧半径需要根据瓶身直径做匹配，避免圆弧过小导致应力集中，瓶底的平整面需要保证平面度误差控制在合理范围，防止放置时出现倾斜不稳的问题。很多新手在做这类容器建模时，容易忽略壁厚的均匀性，尤其是波纹位置的壁厚，如果波纹的凸起和凹槽处壁厚差过大，吹塑成型时很容易出现凹痕或者薄点，影响瓶体的结构强度，所以在做曲面构建时，需要对波纹位置的内外曲面做等距偏移校验，保证整个瓶体的壁厚偏差不超过设定值。另外瓶身的高度和直径比例经过优化，五升容量下的高径比既保证了放置稳定性，不会因为直径过小导致瓶体容易倾倒，也不会因为直径过大导致搬运时握持不便，波纹的位置刚好覆盖人手握持的高度区间，搬运时手指可以自然嵌入波纹凹槽，提升握持的摩擦力，即使瓶身沾有水渍也不容易打滑。在做配套结构设计时，还要考虑瓶体的灌装余量，满容量灌装时液体液面需要低于瓶肩位置，预留一定的膨胀空间，避免温度升高时液体膨胀从瓶口溢出，瓶口的内螺纹尺寸需要和瓶盖的密封垫圈匹配，保证倾斜甚至倒置时不会出现漏液的问题。
