方法兰型LMK LUU系列直线运动轴承

　　做非标自动化设备结构设计快十年，直线运动类的支撑部件选型里，方法兰型的线性轴承是我用得频次极高的一类，尤其是这类带加长内芯的LMK LUU结构，在很多需要保证直线运动同轴度、又不想额外做复杂安装座的场景里，能省掉非常多的结构设计与加工工作量。很多刚入行的工程师做直线运动机构时，总想着直接上直线导轨配滑块，其实在很多轻载、行程中等、对安装空间有严格限制的工况里，搭配光轴使用的方法兰线性轴承，综合成本、安装难度、维护便捷性都有明显优势。

　　这类轴承的核心功能，是为配套的圆柱光轴提供低摩擦的直线往复运动支撑，相比圆法兰或者无法兰的直筒型线性轴承，底部一体式的方形法兰安装边，能直接通过四个角的安装孔固定在设备安装板的平面上，不需要额外加工轴承座的止口来定位，安装时只要在安装板上加工出对应光轴穿过的过孔，再打四个对应法兰孔位的螺纹孔，就能完成固定，对安装面的加工精度要求比压装式直筒轴承低很多，非常适合自动化流水线、小型移栽机构、3D打印设备、包装机械的直线推料模组这类场景使用。加长的内芯结构相比普通长度的同规格轴承，能提供更长的支撑跨距，光轴在轴承内部运动时的偏摆量会小很多，哪怕是承受一定的倾覆力矩，也能保持运动的平顺性，不会出现短款轴承容易卡滞、磨损快的问题。

　　从结构设计的角度看，这类轴承的建模逻辑其实不复杂，但要做到选型适配准确，必须把所有安装边界尺寸卡准。首先是法兰端的四个安装孔，孔位的中心距必须和对应规格的行业通用尺寸保持一致，不然用户选型替换时会出现装不上的问题；法兰的厚度也要控制在合理范围，既要保证安装锁紧时法兰不会变形，又不能占用过多的轴向安装空间。中间的筒体部分是轴承的主体，内孔的尺寸公差需要和配套光轴的公差做匹配，通常内孔和光轴采用间隙配合，保证钢球循环滚动时不会出现过盈卡滞，也不会因为间隙过大出现运动晃动。筒体的外径尺寸也有统一的行业规范，方便用户在需要做嵌入式安装时，直接加工对应尺寸的安装孔就能兼容。

　　这类轴承覆盖的内径尺寸从8mm到40mm，基本覆盖了从小型精密设备到中型移栽机构的常用光轴规格，不同内径对应的法兰尺寸、筒体长度、安装孔大小都有对应的参数梯度，建模时通过配置化的参数设计，能快速切换不同规格的尺寸，不用重复建模。实际选型时，需要根据负载大小、运动速度、行程长度来选对应内径的规格，比如小型的检测机构推料机构，用8mm或者12mm内径的规格就足够，而中型的移栽机械手、上下料机构，往往需要20mm以上内径的规格，甚至需要成对安装来提升支撑刚性。

　　很多人容易忽略这类轴承的安装细节，比如法兰面和安装板贴合时，必须保证安装面和光轴的垂直度，不然轴承在运动时会承受额外的径向偏载，加速内部钢球和保持架的磨损，大幅缩短使用寿命；另外光轴的表面硬度、粗糙度也会直接影响轴承的使用寿命，通常配套光轴需要做淬火处理，表面硬度达到HRC60左右，粗糙度控制在Ra0.8以下，才能保证轴承长期运行的精度保持性。相比直线导轨滑块，这类线性轴承的维护也更简单，定期在筒体的油嘴处加注润滑脂，就能保证内部钢球循环通道的润滑效果，在粉尘不多的常规车间环境里，维护周期能达到半年以上，非常适合大批量应用的通用自动化设备。

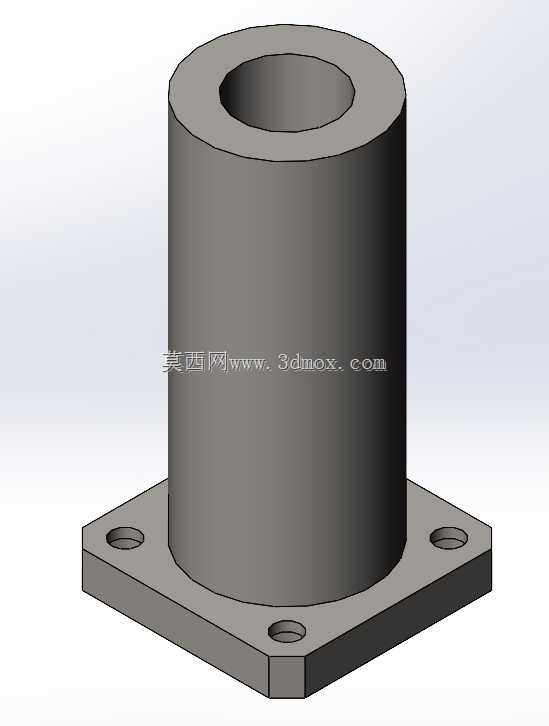

　　从建模的细节来看，这个模型把法兰和筒体做成了一体式结构，还原了实际产品的形态，四个安装孔做了沉头设计，能让内六角螺栓安装后头部不突出法兰平面，避免和其他运动部件产生干涉；内孔的钢球循环通道虽然做了简化处理，但整体的外形尺寸、安装边界都和实际产品一致，工程师在做设备整体装配时，直接调用这个模型就能完成布局设计，不用再自己测绘建模，能节省不少设计阶段的时间。尤其是做多规格选型的方案对比时，配置化的模型能快速切换不同内径的规格，实时检查安装空间是否足够，有没有和周边部件产生干涉，大幅提升设计效率。
