开槽式曲柄滑块传动机构三维结构

项目分类:通用机械零部件 发布时间:2024-05-24 ID:754611
  • 开槽式曲柄滑块传动机构三维结构
  • 开槽式曲柄滑块传动机构三维结构
  • 开槽式曲柄滑块传动机构三维结构
  • 开槽式曲柄滑块传动机构三维结构
  • 开槽式曲柄滑块传动机构三维结构
  • 开槽式曲柄滑块传动机构三维结构

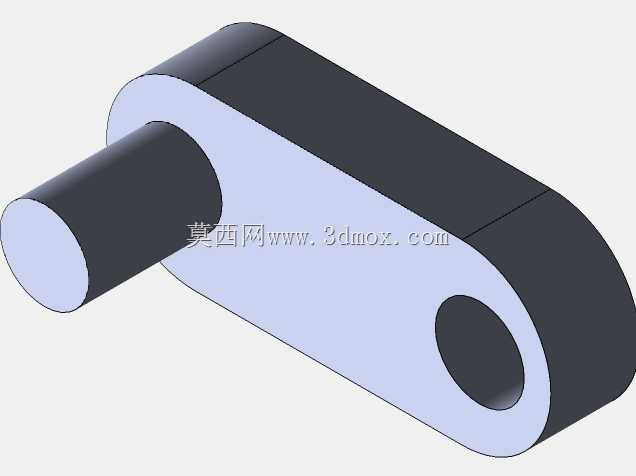

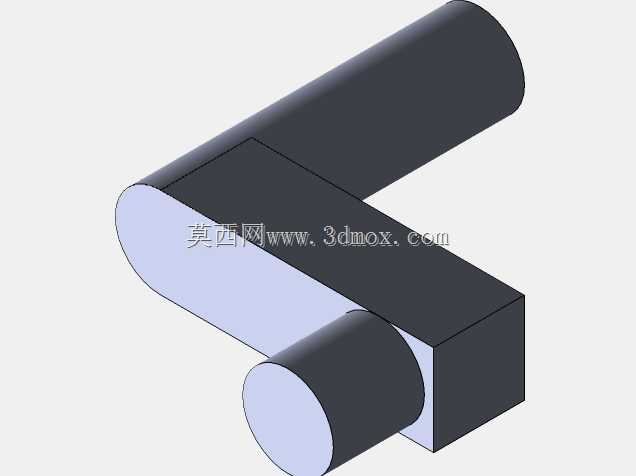

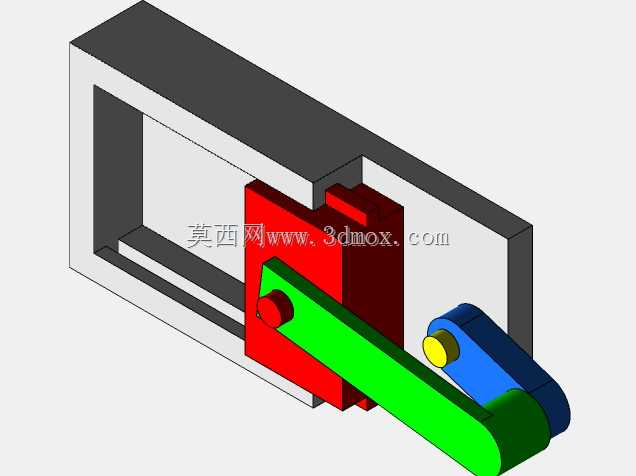

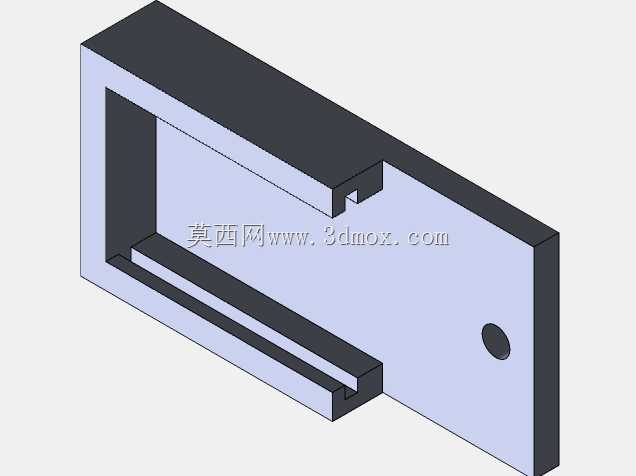

  在轻工自动化送料、小型冲压工位的直线往复驱动场景中,这类开槽式曲柄滑块结构的应用占比不低,相比外置导轨的常规曲柄滑块,它把滑块的导向槽直接集成在框架式底座上,能大幅压缩整套机构的安装占用空间,很适合布局紧凑的桌面级加工设备、小型包装线的推料工位。从实际装配逻辑来看,整套结构的核心基准是一体式开槽框架底座,底座内侧的通槽直接作为滑块的运动导向面,不需要额外加装线性导轨或者导向轴,零件加工时只需要保证槽体内壁的平行度与表面粗糙度,就能满足滑块往复运动的导向精度要求,减少了后续装配的调校工作量。曲柄臂的安装转轴直接固定在开槽底座的侧壁安装位,转轴与底座的配合采用基孔制过渡配合,装配时不需要额外设计轴承座安装凸台,

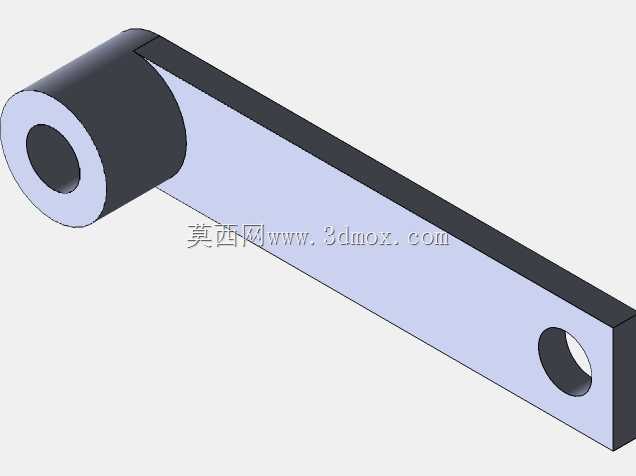

  底座侧壁的镗孔精度直接决定曲柄转动的同轴度,这种设计把安装基准和结构基体合二为一,能有效避免多零件拼接带来的累积误差。曲柄连杆一端通过销轴与曲柄臂的偏心端连接,另一端通过联轴器式连杆结构与红色滑块铰接,铰接位置的销轴配合间隙控制在0.02mm以内,既保证转动灵活性,又避免运动过程中出现过大的回程间隙,传递运动时的卡顿问题能得到有效控制。滑块整体嵌入底座的开槽内,滑块两侧面与槽体内壁的配合间隙控制在0.03-0.05mm,运动过程中不会出现偏摆,开槽的长度直接决定滑块的最大行程,设计时可以根据实际工位需要的往复行程,调整曲柄臂的偏心距以及开槽的有效长度,不需要改动整体底座的外部轮廓尺寸,适配性较强。从安装边界来看,

  整套机构的外部轮廓为规整的长方体框架结构,底座背面为平整安装面,可以直接通过螺栓固定在设备的安装基板上,不需要额外设计安装转接板,驱动端的曲柄转轴伸出底座外侧,可以直接连接手轮做手动调试,也可以连接减速电机做连续自动化驱动,两种驱动模式的切换不需要改动机构内部结构。实际运行过程中,曲柄做整周回转运动时,通过连杆带动滑块在开槽内做直线往复运动,因为导向槽与底座为一体式结构,运动过程中的导向刚度比外置导轨的结构更高,承受横向负载的能力更强,在小型冲压、物料推送这类存在一定侧向载荷的工位上,使用寿命比拼接式导向结构更长。设计这套结构时,首先要根据工况需要的滑块行程确定曲柄的偏心半径,再根据偏心半径核算开槽的有效长度,

  预留出滑块运动的极限位置余量,避免滑块运动到行程端点时与槽体端部发生碰撞;其次要校核连杆的长度,避免曲柄转动到死点位置时出现机构锁死,同时要保证铰接销轴的剪切强度满足负载要求,尤其是在带载启动的工况下,销轴的强度冗余要留足。滑块与槽体的配合面在加工时建议做表面淬火处理,降低长期往复运动带来的磨损,延长整套机构的维护周期,铰接位置可以预留润滑脂注油孔,定期加注润滑脂就能降低转动副的磨损,不需要复杂的维护操作。相比传统的曲柄滑块结构,这种集成式开槽底座的设计减少了导轨、导轨安装座、轴承座等多个独立零件,整体零件数量更少,加工成本更低,装配难度更小,很适合小型自动化设备的非标机构设计场景,也可以作为机械原理教学的演示机构,直观展示曲柄回转运动到直线往复运动的转换过程。在实际选型应用时,如果需要更大的驱动负载,可以适当加厚曲柄臂与连杆的截面尺寸,提升零件的抗弯强度,同时加宽滑块与槽体的配合宽度,提升导向承载能力,整体的结构改动量很小,不需要重构整体设计框架。
