工业框架用4040欧标铝挤压型材结构

　　在非标自动化设备、生产线机架、检测工装台架的搭建场景里，40系列铝挤压型材是应用覆盖率极高的基础构件，这款4040规格的挤压铝件，截面公称尺寸为40mm×40mm，属于该系列里通用性最强的规格之一，能适配多数轻载到中载的框架搭建需求，从桌面式小型测试工装，到整线的设备防护围栏、物料周转架，再到流水线的侧边支撑梁，都能看到这类型材的应用。

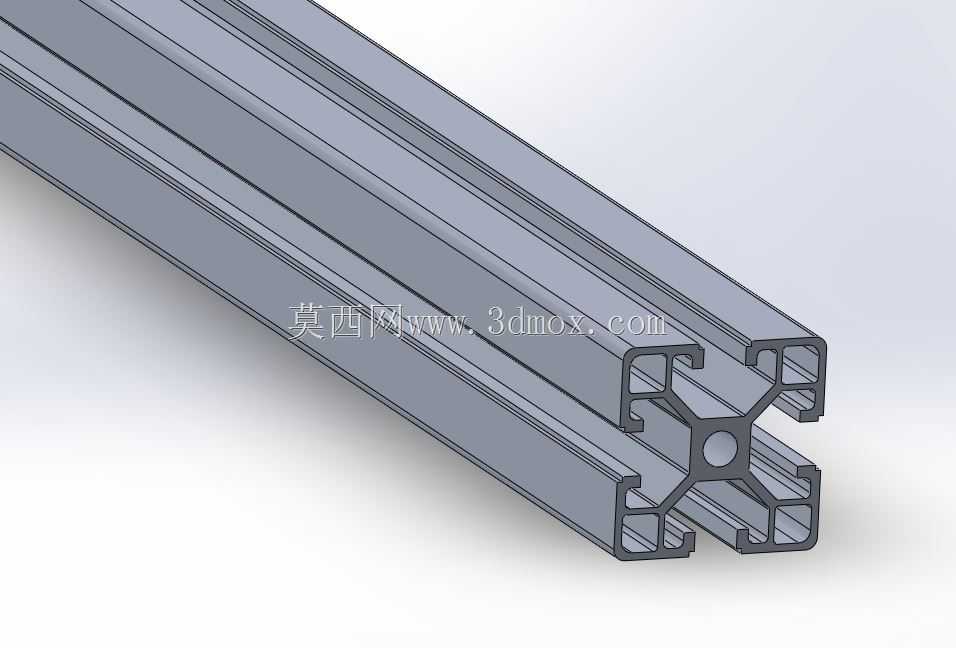

　　从截面结构来看，这款型材采用了四槽对称设计，四个端面均预留了标准T型槽道，槽口尺寸适配行业通用的T型螺栓、法兰螺母，不需要在型材本体上额外打孔攻丝，就能完成横向、纵向构件的快速拼接，安装时只需要将预置螺母滑入槽道对应位置，锁紧螺栓即可完成固定，相比传统方管焊接的框架结构，省去了焊接、打磨、表面喷漆的多道工序，后期调整框架布局时也只需要松开紧固件就能移位重组，不会像焊接结构那样改动就需要切割破坏原有构件。型材中心位置预留了圆形通孔，一方面可以作为穿线通道走设备的气动管路、控制线缆，避免线路外露造成的剐蹭、积尘问题，另一方面也能在需要高强度拼接的位置穿入圆钢加强筋，提升长跨度梁的抗弯折能力，应对大跨距框架的承重需求。

　　设计这类挤压铝型材的时候，首先要平衡截面的壁厚与整体重量，这款型材的壁厚设置在常规工业使用的合理区间，既保证了单根型材每米的承重能力满足多数机架需求，又不会因为壁厚过大造成材料浪费、整体框架过重的问题。槽道的内部尺寸做了公差适配，既能让T型螺母顺畅滑入，又不会因为间隙过大造成拼接后构件松动，槽口边缘做了微小的倒角处理，避免安装时螺栓头刮蹭槽口造成铝屑脱落，也能减少安装人员被锐边划伤的风险。截面的四个外角做了小圆弧过渡，没有尖锐的直角，搬运和组装过程中不容易磕碰变形，也能降低人员碰撞后的受伤概率。

　　从安装边界来说，这款型材的单根标准长度适配常规的运输与加工尺寸，切割时可以根据实际框架需求裁切任意长度，裁切后的端面平整度只要达到普通锯切精度，就能和端面连接板、角件完美贴合，不需要额外做端面铣削加工。拼接常用的角件、隐藏式连接件、活动铰链、脚轮安装板等配件，都能和这款型材的槽道、中心孔完美适配，不需要单独定制连接件。当用作设备机架的立柱时，底部可以安装脚杯或者脚轮，脚杯的调节范围可以覆盖地面不平整带来的高度差，脚轮则方便整个设备的移位；用作横梁时，根据支撑跨度的不同，可以通过在槽道内加装内置加强件的方式提升负载能力，避免横梁长时间承重出现下挠变形。

　　在实际工厂应用里，这类铝挤压型材的优势还在于表面的阳极氧化处理层，不需要额外做防锈涂装，日常使用中不会像钢材那样生锈掉漆，清洁起来只需要擦拭表面即可，适合电子组装、食品包装这类对车间洁净度有一定要求的生产场景。型材的槽道还可以用来嵌入亚克力板、钣金门板、有机玻璃等防护面板，直接将面板嵌入槽道后用密封胶条或者压条固定，就能快速做成设备的安全防护围栏，防止设备运行时人员误触运动部件，同时透明面板还能方便观察设备内部的运行状态。和同规格的钢制方管相比，铝挤压型材的重量只有钢材的三分之一左右，整个框架的总重量更轻，对于需要经常移位的小型设备来说，能大幅降低移动时的负载，也能减少楼层厂房的地面承重压力。

　　在做三维建模的时候，这类型材的截面轮廓需要严格按照挤压工艺的要求来绘制，避免出现壁厚不均、锐角过多的问题，否则挤压生产时容易出现型材变形、表面开裂的情况。槽道的尺寸要和通用配件的公差匹配，不能出现螺母卡滞或者间隙过大的问题，中心孔的位置要保证在截面正中心，这样穿线或者加装加强筋的时候不会出现偏心，影响整体结构的受力均匀性。建模时还要考虑型材拼接时的干涉问题，比如两根型材垂直拼接时，角件的安装位置要预留足够的螺栓锁紧空间，避免出现螺栓无法拧紧的情况，端面连接时的连接螺丝孔位要和中心孔、槽道位置错开，不会破坏槽道的结构影响后续配件安装。
