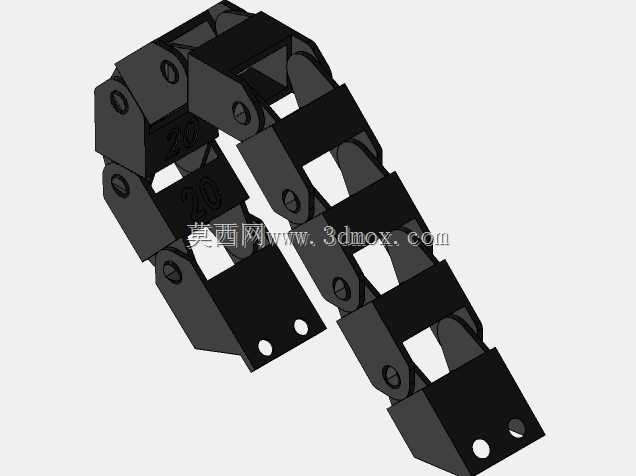

15x20规格带安装耳柔性电缆走线槽

　　在工业设备内部布线、自动化产线走线、小型机电设备线缆排布场景中，线缆的防护与规整排布一直是结构设计阶段需要重点考量的环节，尤其是存在小幅相对位移的部件之间，刚性线槽无法适配形变需求，普通扎带固定又容易造成线缆磨损、排布杂乱的问题，这类15x20规格的带安装耳柔性电缆轨道，正是针对这类小空间柔性布线需求开发的走线防护构件。

　　从实际使用场景来看，这类构件常应用在小型自动化设备的活动门走线、伺服模组拖链旁的支线防护、桌面型工业仪器的内部线缆梳理场景，适配的线缆总外径不超过15mm，内部净空20mm的深度可以容纳3-5根信号线缆或者2根小平方动力线缆，刚好覆盖多数小型机电设备的支线布线需求，不会因为线槽尺寸过大占用过多设备内部空间，也不会因为内部空间不足造成线缆挤压、弯折半径过小的问题。

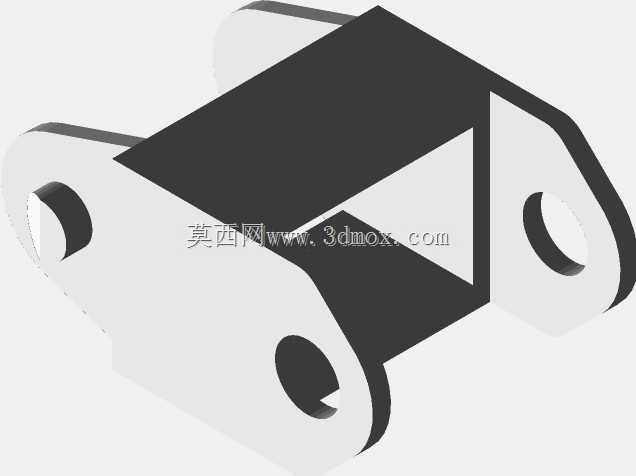

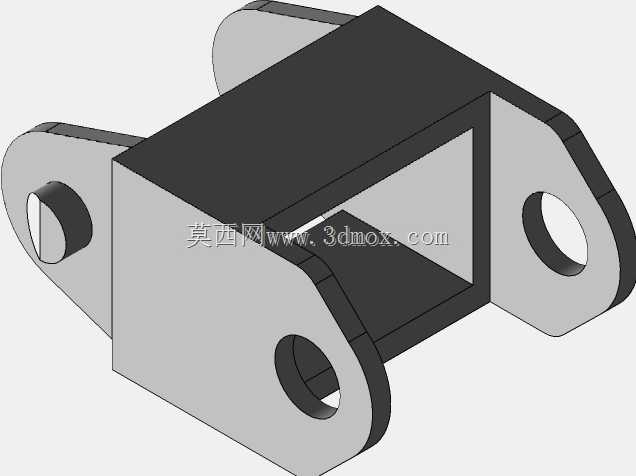

　　产品的功能特性设计完全围绕实际布线需求展开，主体的槽体部分采用框架式开放结构，槽体侧壁与底部为连续的支撑结构，顶部预留线缆放入的开口，布线时不需要从端部穿线，可以直接将线缆按排布顺序压入槽内，大幅提升现场装配的效率，尤其是设备后期维护更换线缆时，不需要拆解整段线槽就能完成线缆更换，降低运维的拆装工作量。槽体的材质设计兼顾柔性与结构强度，在设备部件产生小幅位移、振动时，槽体可以随线缆产生一定幅度的弯曲形变，不会像刚性PVC线槽那样出现断裂、卡线的问题，同时槽体内壁做了圆弧过渡处理，没有尖锐的棱角，设备运行过程中线缆随振动摩擦槽壁时，不会割破线缆外绝缘层，从结构上规避线缆绝缘破损造成的短路风险。

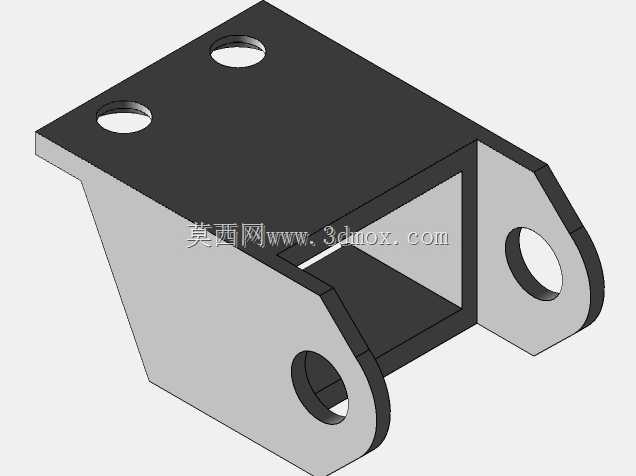

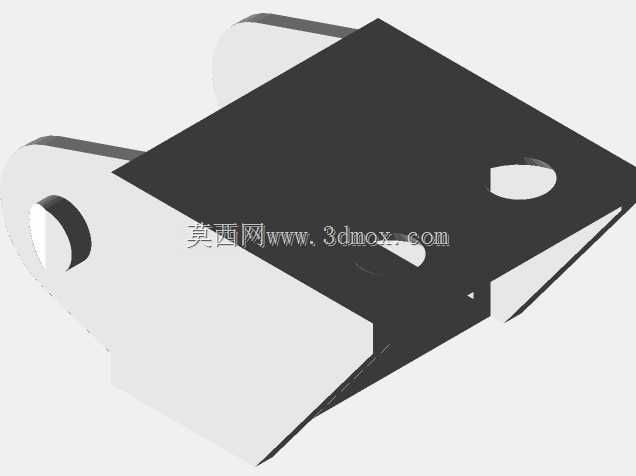

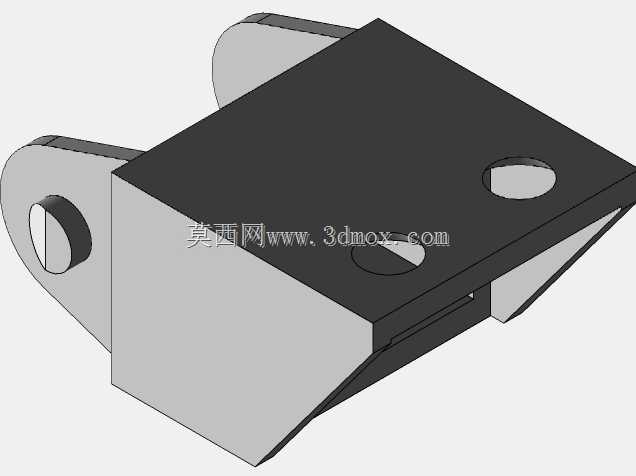

　　设计阶段对安装结构做了针对性优化，槽体两端延伸出带安装孔的固定耳，两个固定耳的安装孔位同轴度公差控制在0.1mm以内，安装时可以直接通过M4或者M5的螺丝将线槽固定在设备的型材安装面、钣金支架上，不需要额外搭配线槽固定座，减少装配需要的配件数量。固定耳与槽体的连接位置做了加厚的圆角过渡，避免安装时螺丝锁紧力过大造成固定耳根部断裂，同时固定耳的安装面做了微幅的沉台设计，螺丝锁紧后螺丝头不会突出固定耳表面，不会和相邻的设备部件产生干涉。

　　外形尺寸与安装边界的设定完全适配小空间布线需求，槽体的外部宽度为19mm，外部总高度24mm，两端固定耳的总长度为48mm，固定耳上的安装孔中心距槽体端部的距离为6mm，安装时只需要在安装面上预留50mm长、20mm宽的安装区域就能完成固定，不会占用过多的设备内部安装空间。槽体的内部净宽度为15mm，净高度为20mm，线缆放入后槽体顶部预留2mm的余量，不会因为线缆公差造成线缆被槽体挤压，同时槽体的壁厚设计为2mm，既保证了槽体的结构强度，在受到外力挤压时不会轻易变形塌缩压迫内部线缆，也不会因为壁厚过大造成整体尺寸冗余。

　　从结构设计的细节来看，槽体的边角位置全部做了R1.5的圆角处理，不仅避免安装时划伤装配人员的手部，也减少了线槽本身的应力集中点，在设备长期运行产生振动的工况下，不会因为应力集中造成槽体开裂。固定耳的安装孔设计为通孔，没有做内螺纹，适配不同厚度的安装面，可以通过螺丝加螺母的方式固定在薄钣金上，也可以直接用自攻螺丝固定在塑料支架或者木质安装板上，适配多种不同的设备安装基材。

　　在实际选型应用中，这类柔性线槽可以替代部分小型拖链的功能，在位移行程不超过50mm的活动部件布线场景中，相比小型拖链的安装空间更小，装配更简单，成本也更低，同时不会出现拖链运行时的异响问题，适合用在对运行噪音有要求的桌面型检测设备、实验室仪器内部。布线完成后，槽体可以将线缆规整约束在槽内，避免线缆散乱搭在设备内部的发热元件、运动部件上，既提升设备内部的布线整洁度，也从物理层面隔离线缆与设备内部的危险部件，提升设备的长期运行可靠性。
