增材制造立方星框架结构设计

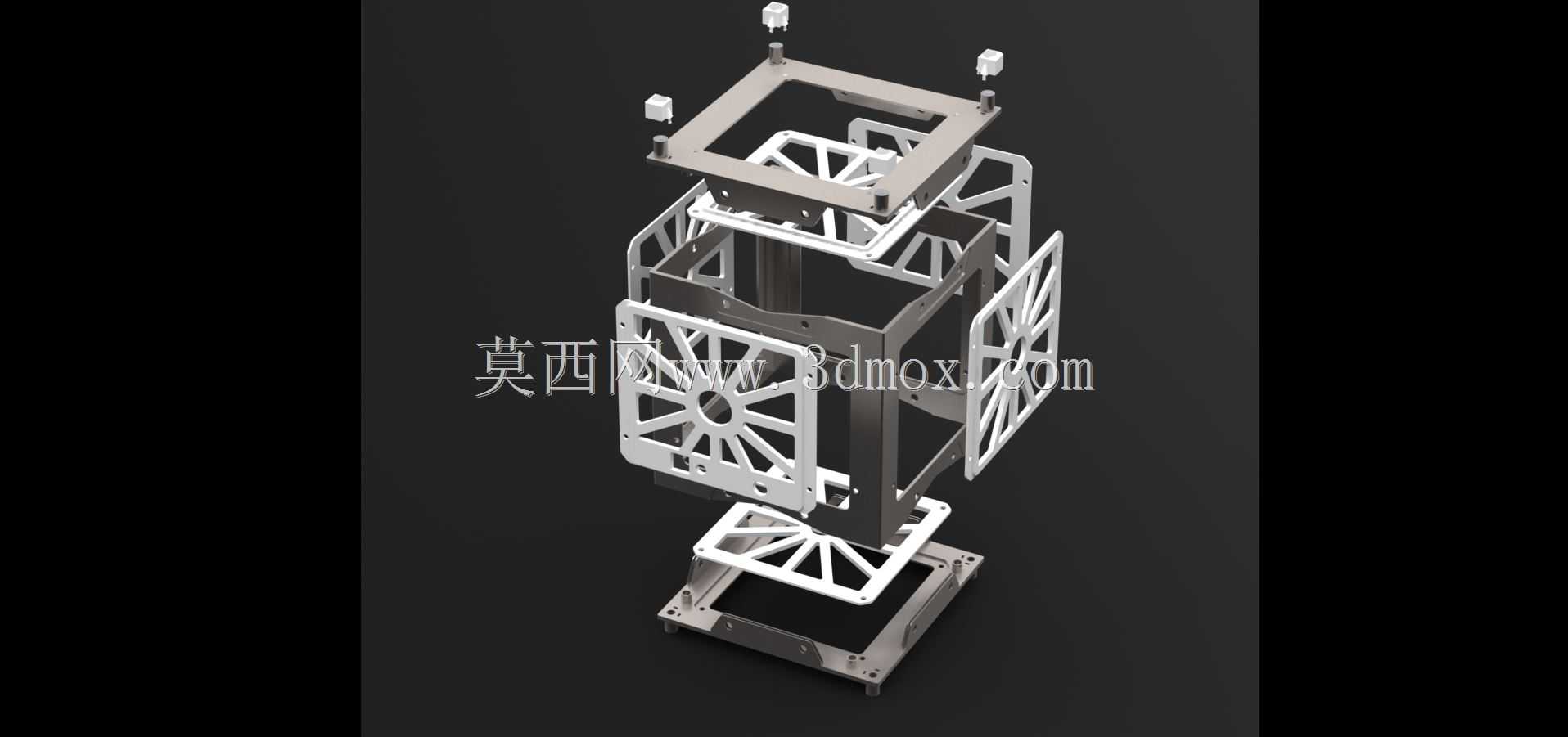

　　该结构为适配标准立方星发射部署接口设计的主体框架，核心采用增材制造工艺替代传统拼接式加工方案，无需额外设计专用工装即可完成整体成型，可直接匹配现有通用立方星分离机构的安装边界，无需对现有发射适配装置做定制化修改，能够直接纳入现有立方星批量发射的搭载流程中。框架的顶板、底板以及主体承力侧壁均采用5Al-4V钛合金材料通过激光选区熔化工艺一体成型，整体重量较传统铣削拼接结构降低近四成，钛合金基材本身具备优异的耐蚀性能，可适配低轨空间环境下的原子氧侵蚀、高低温交变工况，材料本身的导热系数可将星载板卡工作产生的热量均匀传导至框架外表面，通过空间辐射完成散热，无需额外增设均热板组件，可在正负百余摄氏度的极端温度区间内保持结构尺寸稳定性，

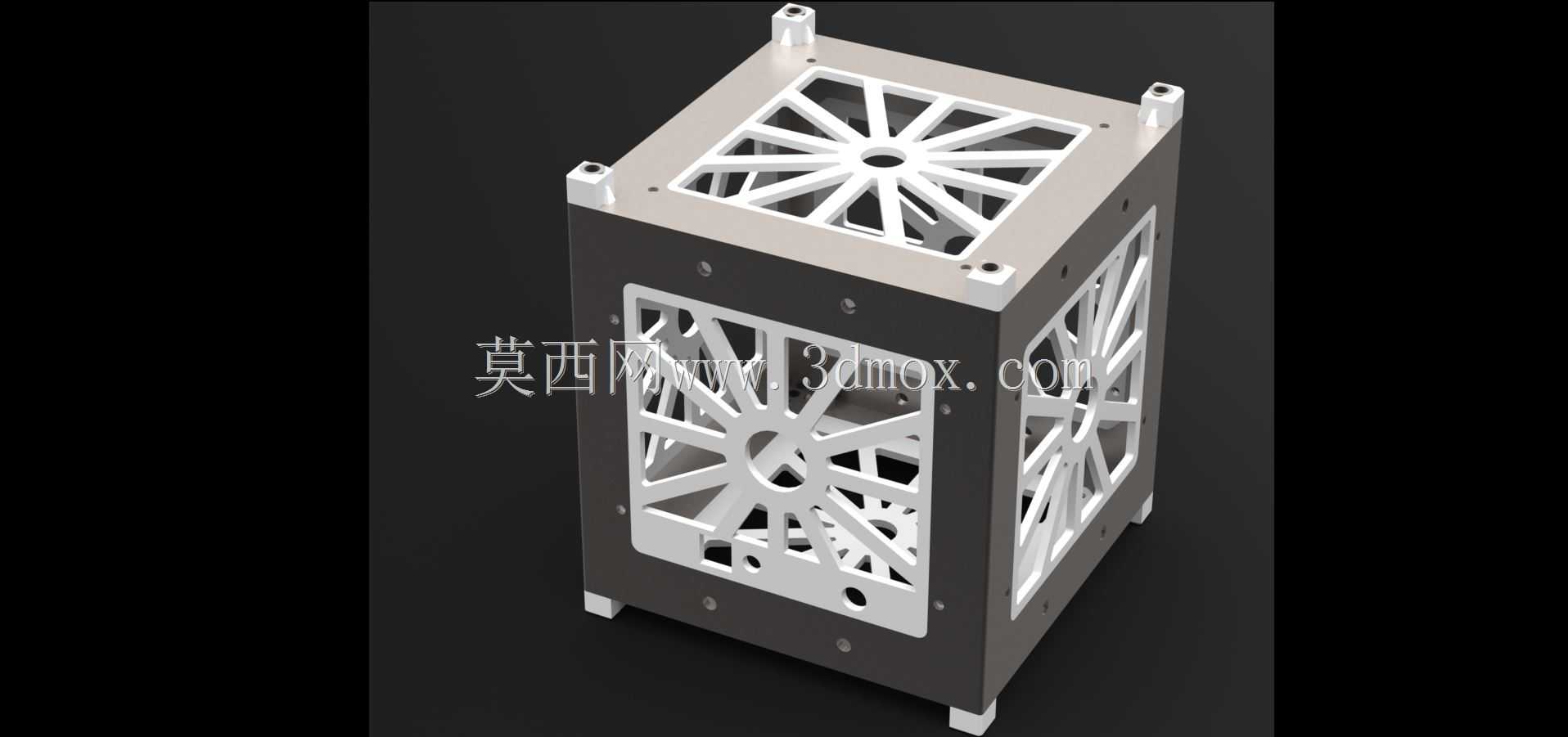

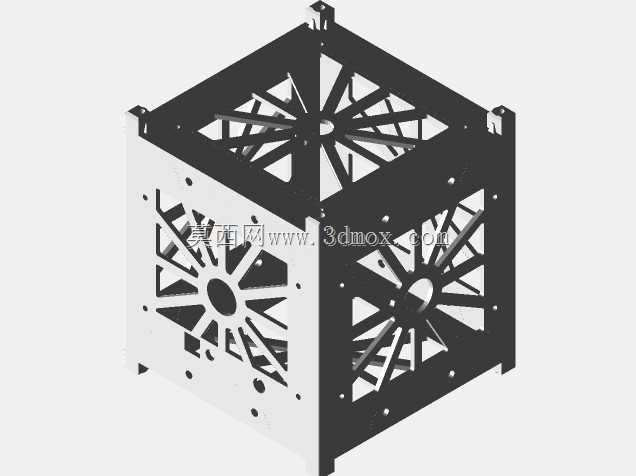

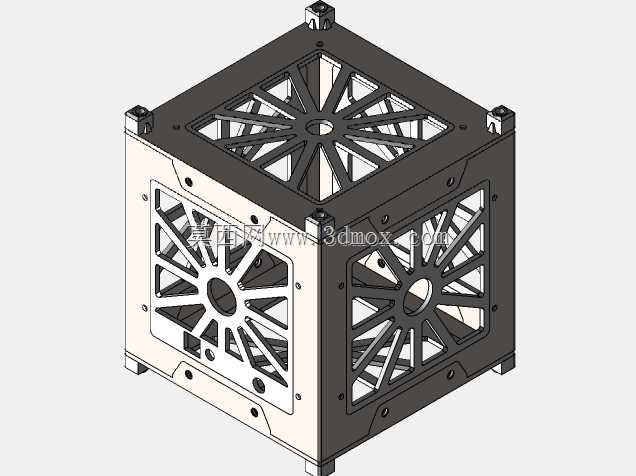

　　不会因热胀冷缩出现安装接口错位问题。框架六个侧面均预留了标准化的内部安装凸台，可直接固定标准规格的星载功能板卡，侧壁采用辐条式镂空结构，在保证整体结构刚度满足发射段过载要求的前提下，最大化降低结构自重，同时镂空区域可根据任务需求灵活配置：既可以保持开放式框架状态满足星载传感器的外露探测需求，也可以在镂空区域加装3D打印的PEI材质面板，将框架转换为封闭式结构，面板上可直接预留太阳能电池片的安装定位点，无需额外设计粘接工装即可完成电池片的精准贴装。框架侧壁预留的非标准安装位可适配定制化的星载载荷，支持外接不同规格的数传天线、探测传感器，这些外接接口的安装触点在传统标准化立方星结构中需要额外加装转接件，

　　而增材制造工艺可直接将接口特征一体成型在框架上，省去了转接件的装配环节，也避免了装配间隙带来的结构刚度损失。框架上下两端共设置八个焊接凸台，上下端面各分布四个，这些凸台同样采用PEI材料通过3D打印工艺成型，可进一步降低框架整体的上部结构重量，为星载有效载荷腾出更多的重量配额，PEI材料已经通过航天领域的低排放材料认证，在真空环境下的释气率满足航天使用要求，不会对星载光学器件、敏感传感器造成污染。该框架的增材制造设计方案预留了充足的迭代修改空间，在基础构型不变的前提下，可根据不同任务的载荷需求快速调整内部安装位的位置、侧壁镂空的尺寸比例，无需重新开模或调整复杂的铣削加工路径，仅需修改三维模型的对应特征即可快速完成新版本的生产，

　　框架主体的接口尺寸完全兼容2U及以上规格的扩展立方星构型，可通过同规格框架的轴向拼接完成更大尺寸立方星的结构搭建，拼接位置的接口公差可通过增材制造工艺精准控制，拼接后整体结构的同轴度、平面度均可满足发射段的力学环境要求，无需额外增加拼接加强件。在结构刚度设计上，通过拓扑优化确定的辐条式支撑结构可承受发射阶段的轴向过载、横向振动以及冲击载荷，镂空区域的筋条厚度经过反复迭代验证，在满足最小成型壁厚要求的前提下，最大化提升结构的比刚度，避免在发射过程中出现结构共振导致的星载器件损坏。框架的所有安装孔位均在打印过程中预留了足够的精加工余量，成型后仅需对安装配合面做简单的精整处理即可满足装配精度要求，相较于传统的多零件拼接结构，省去了多个零件的公差累积环节，整体装配精度可提升一个等级，同时减少了紧固件的使用数量，进一步降低了结构整体重量，也避免了紧固件在空间环境下出现松动脱落的风险。
