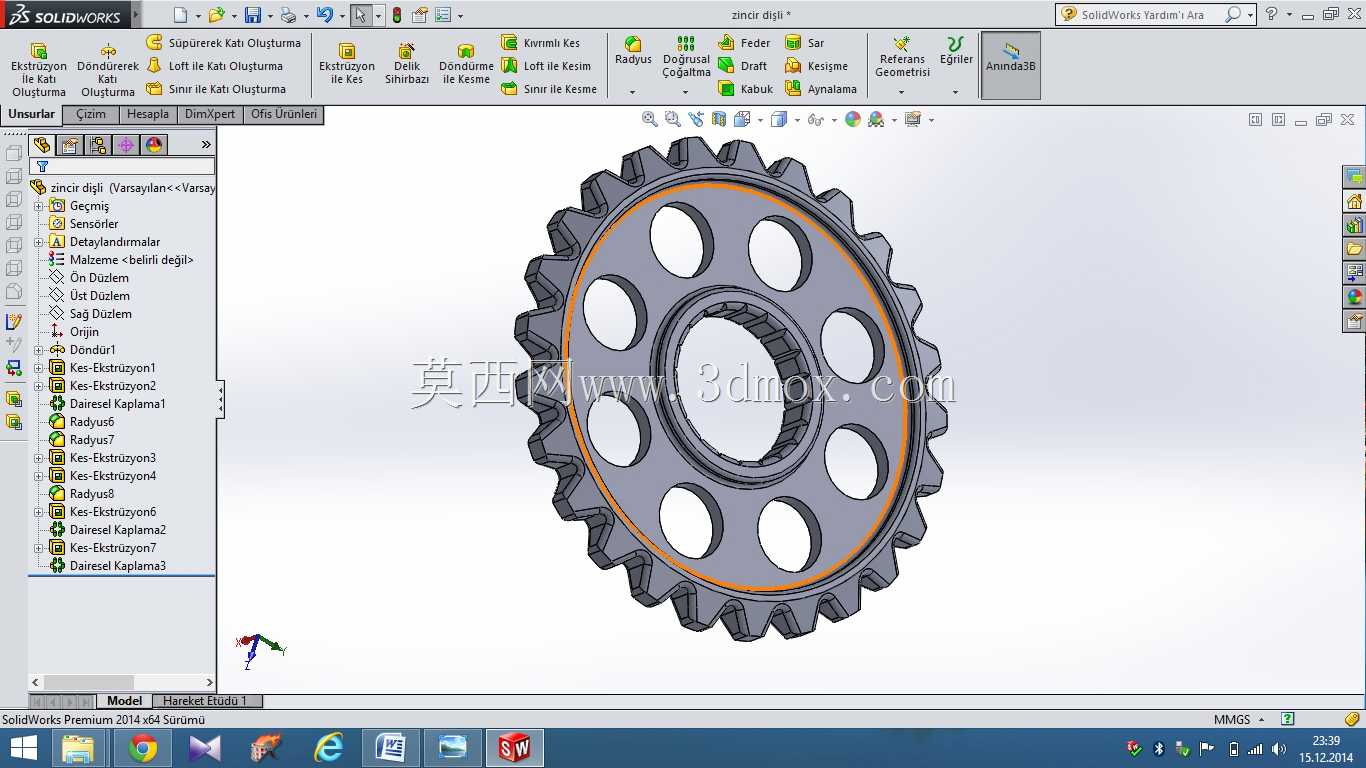

轻量化多孔链轮传动零件结构设计

　　这款链轮零件主要适配滚子链传动场景，常见于工业输送线、农机传动系统、中小功率动力传输工位，在常规工况下承担链节啮合、扭矩传递的核心作用，相比同模数实心链轮，其辐板区域的多孔设计能在保证结构强度的前提下大幅降低自身转动惯量，减少传动启停阶段的惯性冲击，尤其适合频繁正反转、转速中等的传动链路。

　　从结构设计逻辑来看，齿廓部分采用标准三圆弧一直线齿形，能保证与对应规格滚子链啮合时的接触应力均匀分布，避免链节与齿面出现卡滞、偏磨问题，齿顶预留的修缘量可抵消安装时的少量同轴度误差，降低装配调试难度。中心内孔设置的内花键结构，可直接与配套传动轴的外花键配合，相比普通平键连接，花键配合的接触面积更大，能传递更大扭矩，同时具备更好的对中性，适合高速转动下的动力传输，避免键连接容易出现的应力集中、键槽开裂问题。

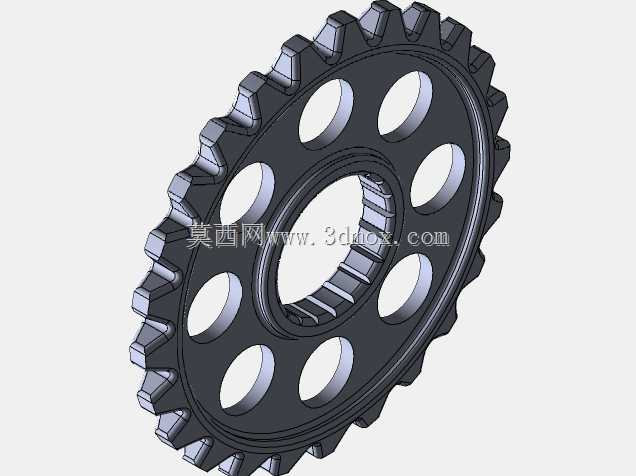

　　辐板上均匀分布的8个圆形减重孔，并非随意开设，孔位分布在辐板受力最小的环形区域，孔边均做了圆角过渡处理，避免应力集中导致的辐板开裂，经受力校核，在额定扭矩载荷下，孔边的最大应力远低于材料屈服强度，完全满足长期运行的强度要求。齿圈部分的厚度经过匹配计算，与对应链条的内节内宽适配，保证啮合时链条不会出现轴向窜动，齿侧间隙控制在合理范围，既不会因为间隙过小出现卡链，也不会因为间隙过大导致传动冲击、噪音超标。

　　安装边界方面，中心花键的参数与常用传动轴匹配，链轮的轴向定位可通过轴肩与锁紧挡圈配合实现，安装时需保证链轮端面与传动轴轴线的垂直度误差在允许范围内，避免链条出现偏磨、掉链问题。链轮的外径、根径尺寸均符合对应链号的标准尺寸要求，可直接替换同规格标准链轮，无需对周边安装结构做改动，适配性较强。

　　在实际使用场景中，这类轻量化链轮多用于对传动部件重量有要求的设备，比如小型农机的动力传输单元、自动化生产线的输送传动机构、轻型输送设备的驱动端，相比实心链轮，其减重效果可达30%以上，不仅能降低自身材料消耗，还能减少传动轴的支撑负载，延长轴承的使用寿命。齿面的加工精度满足常规传动要求，啮合时的传动效率可达96%以上，在润滑条件良好的工况下，使用寿命能达到设计预期。

　　设计过程中重点考虑了加工工艺性，辐板的减重孔可通过冲压或铣削加工成型，齿形部分可采用滚齿加工一次成型，花键孔可通过拉削加工保证精度，整体加工工序简单，适合批量生产，不需要特殊的加工设备，普通机械加工车间即可完成全工序加工。零件的材料选用常用的45号钢即可满足强度要求，齿面可根据使用工况选择是否做淬火处理，提升齿面耐磨性，适用于更高负载、更高转速的传动场景。
