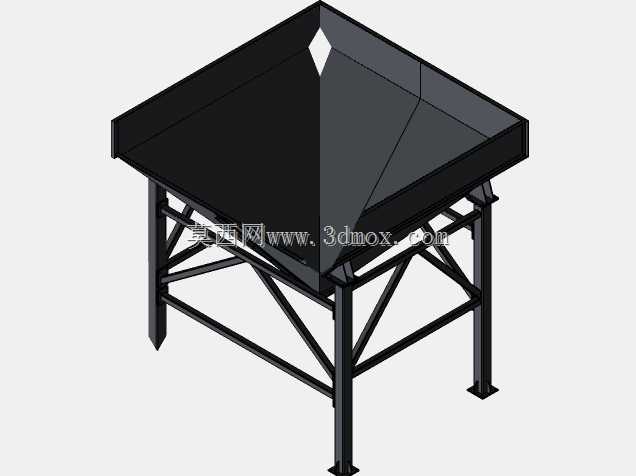

工业方形锥底带支架储卸料斗结构

　　在散状物料处理的各类工业场景中，料斗是衔接上游来料与下游输送、加工工序的核心中转部件，这套方形锥底带支架的料斗结构，适配粮食加工、建材拌合、饲料生产、散料仓储转运等多个场景的中转储料需求，可作为生产线缓存料仓、配料环节暂存料斗、散料装车卸料斗使用，能够承接皮带机、溜槽输送来的颗粒状、粉状散料，依靠物料自重实现顺畅卸料，避免散料中转过程中的撒漏、堆积架桥问题。

　　从结构设计逻辑来看，上部采用方形直筒段设计，一方面是为了匹配上游来料的落料范围，方形开口相比圆形开口更易对接方形溜槽、皮带机头部罩壳的出料口，减少落料时的物料外溢，直筒段预留的储料容积可以抵消上游来料的流量波动，当下游设备短暂停机或输送节奏变化时，直筒段可缓存一定量的物料，避免上游工序频繁启停影响整线运行效率。下部采用四棱锥收缩结构，锥面倾斜角度经过物料安息角校核，针对常见的谷物、砂石、水泥、塑料粒子等散料，锥面倾角设置大于对应物料的自然堆积角，确保物料在自重作用下能够沿锥面顺畅滑下，不会在锥壁发生粘附、堆积，最终从底部的出料口集中排出，可对接下方的螺旋输送机、皮带机、定量给料设备，实现连续均匀给料。

　　配套的支架采用型钢焊接桁架结构，四条主立柱采用方管型材，承担料斗满载时的全部竖向载荷，立柱之间设置多道横向连接杆与斜向支撑，形成稳定的空间桁架体系，既可以抵抗物料装载时的侧向冲击载荷，也能避免设备运行过程中出现的结构晃动，支架底部设置带安装孔的地脚板，可通过膨胀螺栓或化学锚栓固定在混凝土地面基础上，保障满载工况下的结构稳定性，不会因物料偏载、卸料冲击发生倾覆。支架的高度设计预留了底部出料口的安装操作空间，方便下游输送、计量设备的对接安装，也预留了日常维护、出料口疏通的操作空间。

　　从安装边界来看，该料斗上部方形开口尺寸适配常规散料输送设备的出料宽度，整体占地尺寸紧凑，可直接安装在生产车间的预留工位，不需要额外搭建复杂的支撑平台，锥底的收缩比经过优化，既保证了足够的储料容积，也控制了整体安装高度，避免因设备过高增加厂房层高要求。结构细节上，料斗的壁板采用钢板折弯焊接成型，所有焊缝采用连续满焊工艺，避免粉状物料从焊缝缝隙泄漏，直筒段与锥段的连接位置设置加强筋，抵抗物料堆积产生的侧向张力，防止壁板长期受载发生变形。锥段内壁可根据输送物料的特性选择加装耐磨衬板或者光滑衬层，处理磨琢性强的砂石、矿粉类物料时加装耐磨钢板延长使用寿命，处理粘性较强的粉料时加装高分子光滑衬板减少物料粘附，避免出现堵料问题。

　　实际应用中，该料斗可根据不同工况调整出料口尺寸，搭配不同的卸料控制装置，比如加装插板阀控制卸料流量，搭配振动器辅助粘性物料卸料，也可在直筒段加装料位检测元件，实现料位的自动监测，联动上下游设备的运行节奏，适配自动化生产线的控制需求。整套结构没有复杂的运动部件，依靠自重实现物料流转，运行故障率低，维护成本低，是散料处理生产线中通用性极强的中转储料结构，建模过程中严格按照型钢焊接结构的工艺要求设计，所有连接位置的结构都符合实际焊接装配工艺，可直接用于生产制造的结构参考，也可直接导入散料处理生产线的整体装配模型中，完成整线的布局校核。
