BIGTREETECH SKR V1.4主板铝挤框架安装支架与护盖

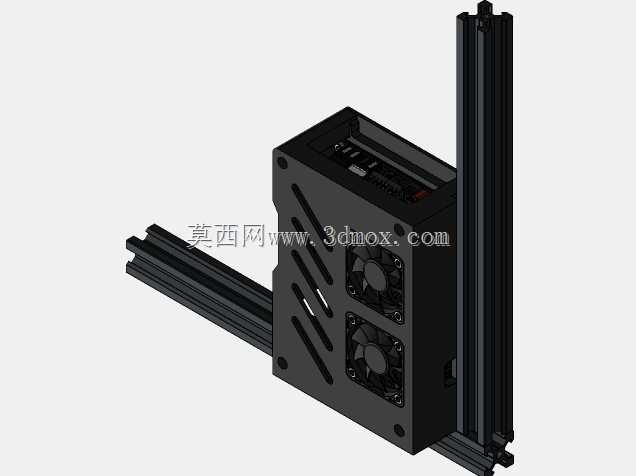

　　这套结构件针对桌面级FDM 3D打印机的电控系统安装需求开发，核心作用是将BIGTREETECH SKR V1.4主控板可靠固定在设备常用的2020系列铝挤压型材框架上，同时为板载的步进电机驱动模块提供定向散热风道，避免长时间打印过程中驱动芯片过热出现丢步、停机等故障。很多DIY玩家改装Hictop i3这类机型时，原厂主板安装位要么适配性差，要么没有预留足够的散热空间，尤其是换装TMC2209这类静音驱动后，虽然驱动本身发热比传统A4988更低，但封闭机箱内的积热如果不能及时排出，长时间连续打印几十小时的工况下，还是容易触发驱动过流保护，直接导致打印中断。这套结构件把安装支架和外侧护盖做成了组合式结构，

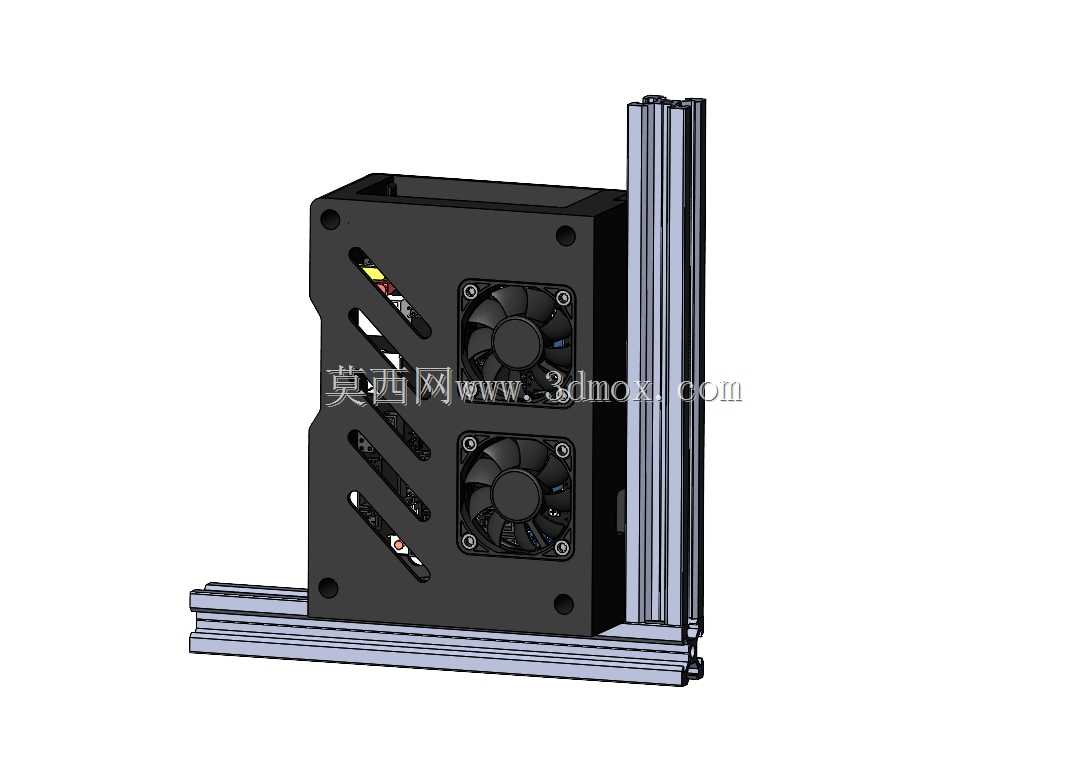

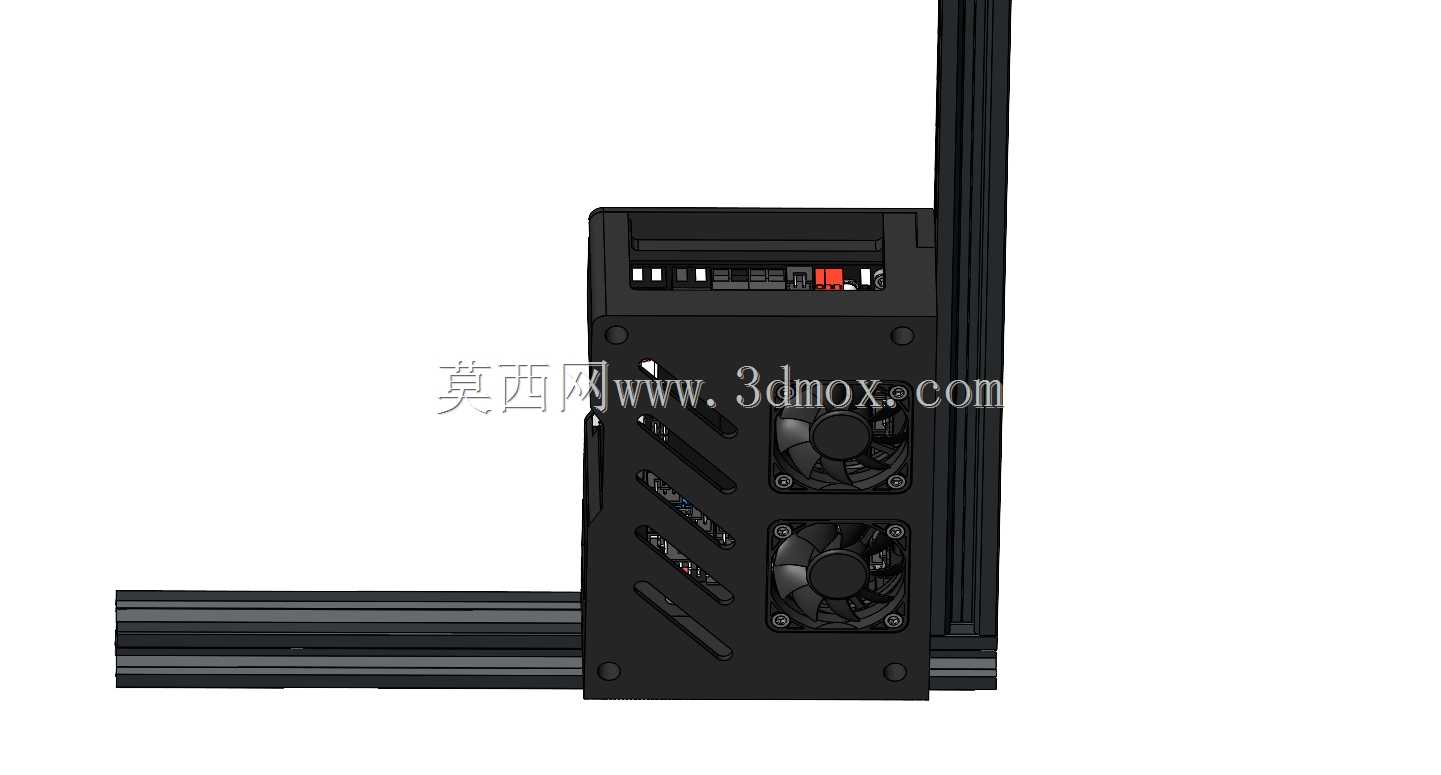

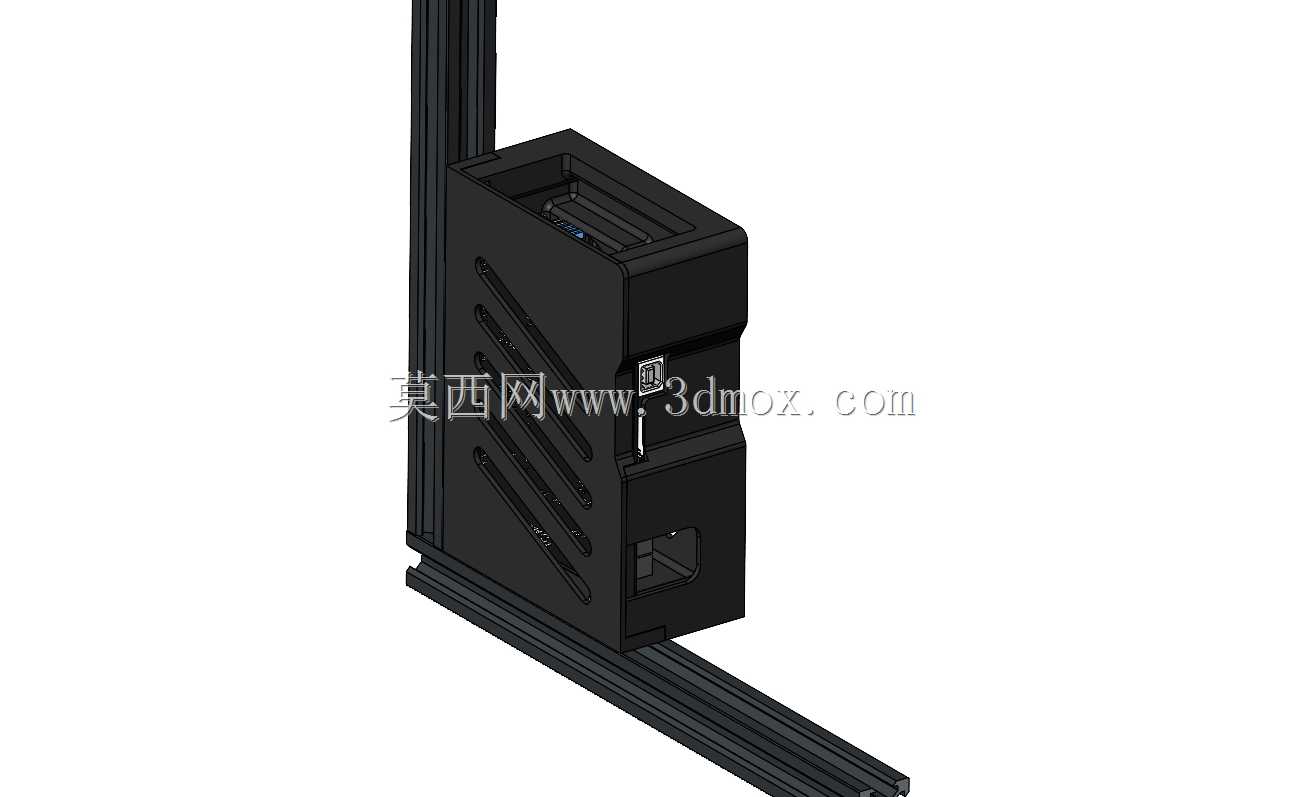

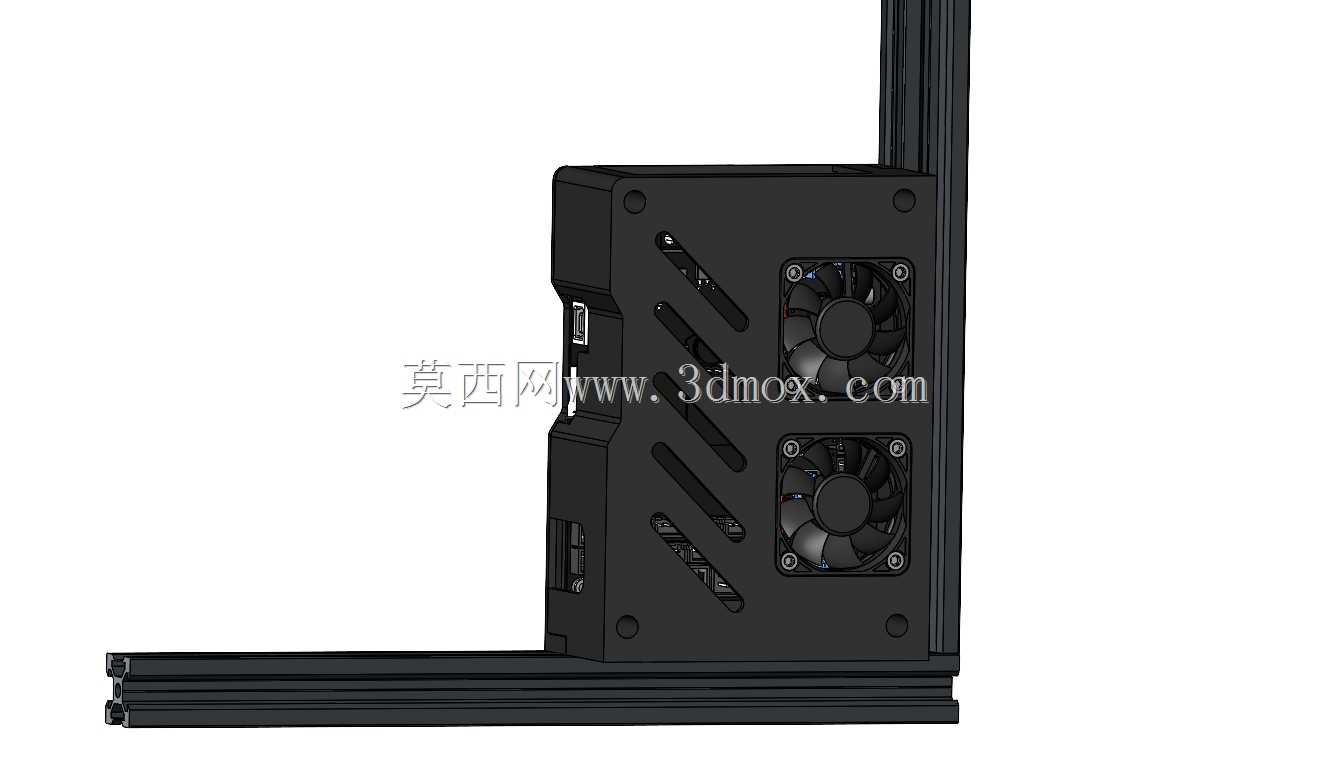

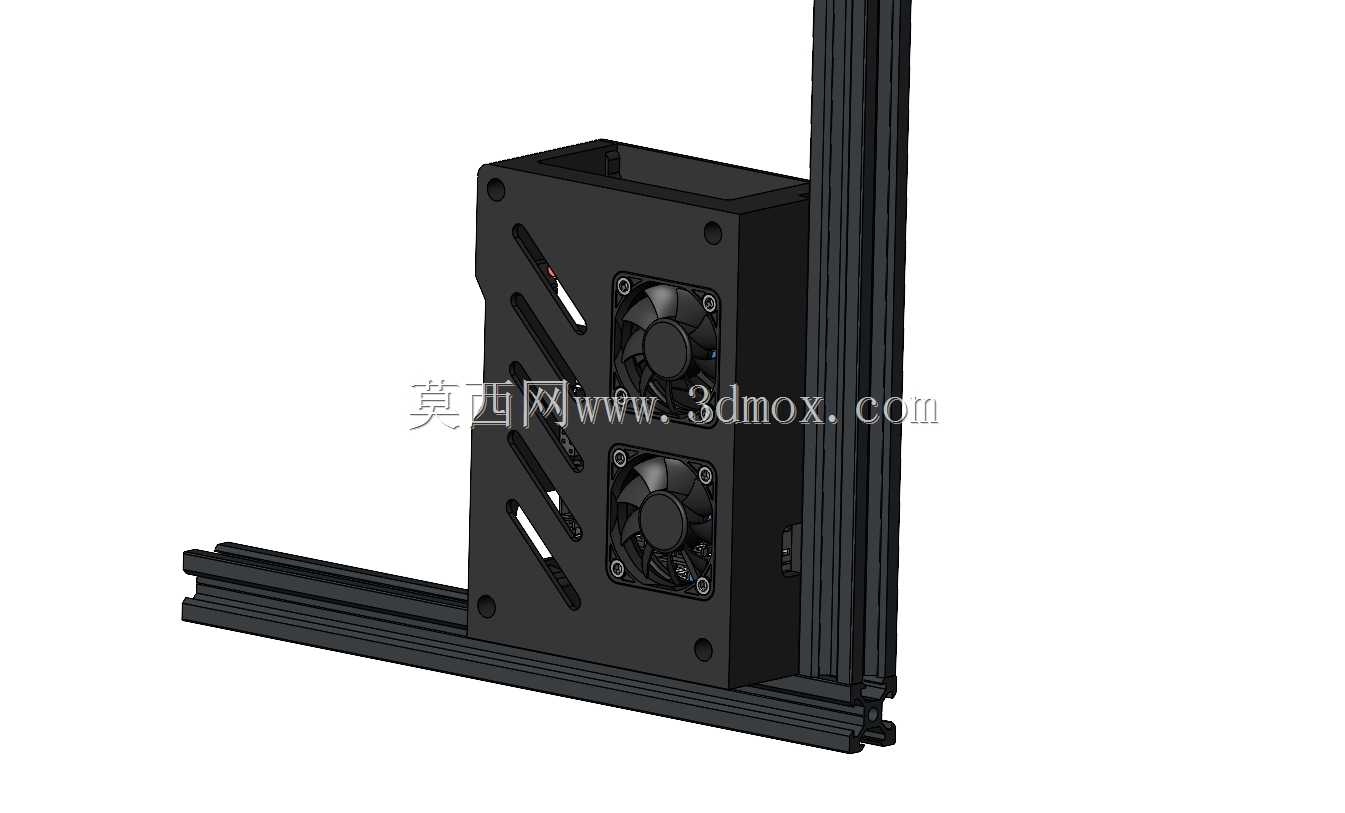

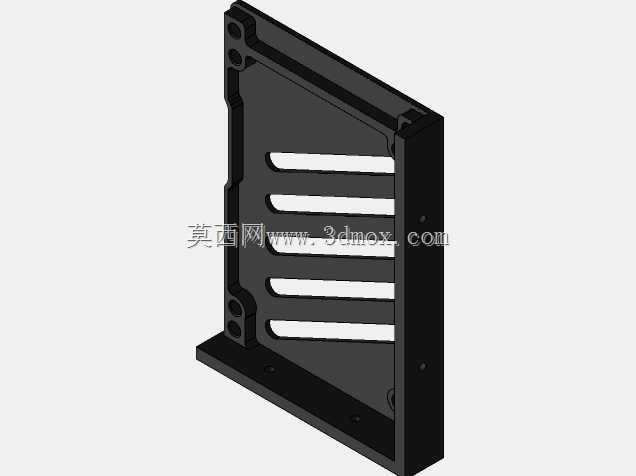

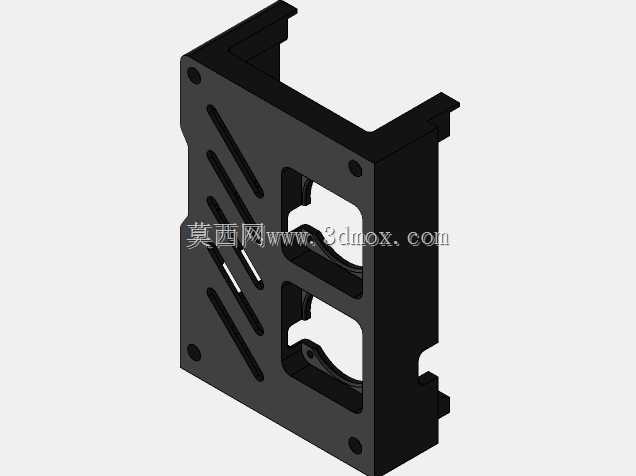

　　支架部分直接卡接在铝型材的T型槽内，不需要额外在型材上打孔，安装时只需要将对应规格的T型螺母预先滑入型材槽位，对准支架上的安装孔位锁紧螺丝即可，不会破坏原有框架的结构强度，后续如果需要更换主板或者调整电控安装位置，只需要松开螺丝就能整体移位，改装灵活性很高。护盖部分和支架之间通过内六角螺钉连接，护盖正面预留了两个4010规格轴流风扇的安装位，风扇出风方向正对着主板上的四个步进驱动安装位置，冷风直接吹过驱动芯片的散热片表面，热风顺着护盖侧面预留的通风格栅排出，不会在护盖内部形成涡流积热。护盖侧面的格栅做了斜向开槽设计，既可以保证通风量，又能避免打印过程中产生的塑料碎屑、断丝头等杂物掉落到主板上造成引脚短路，

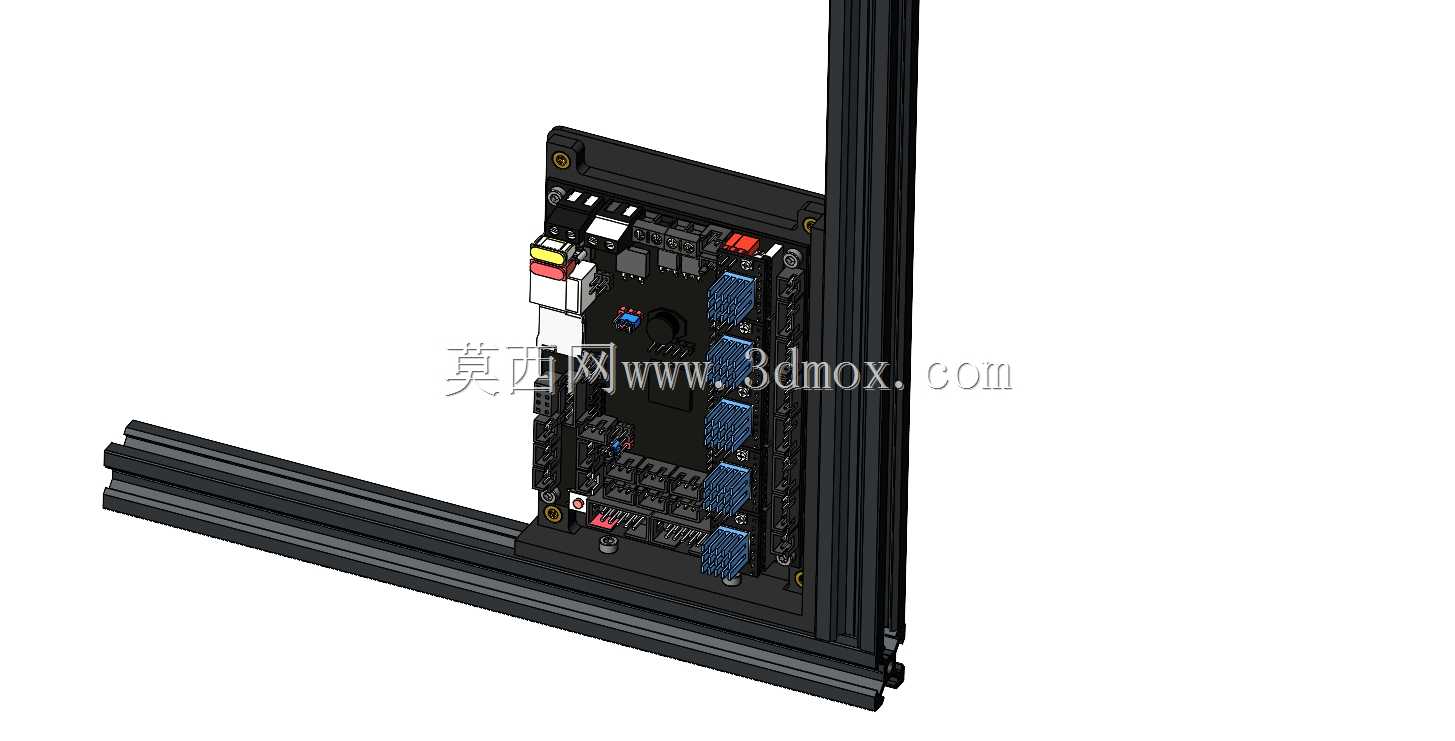

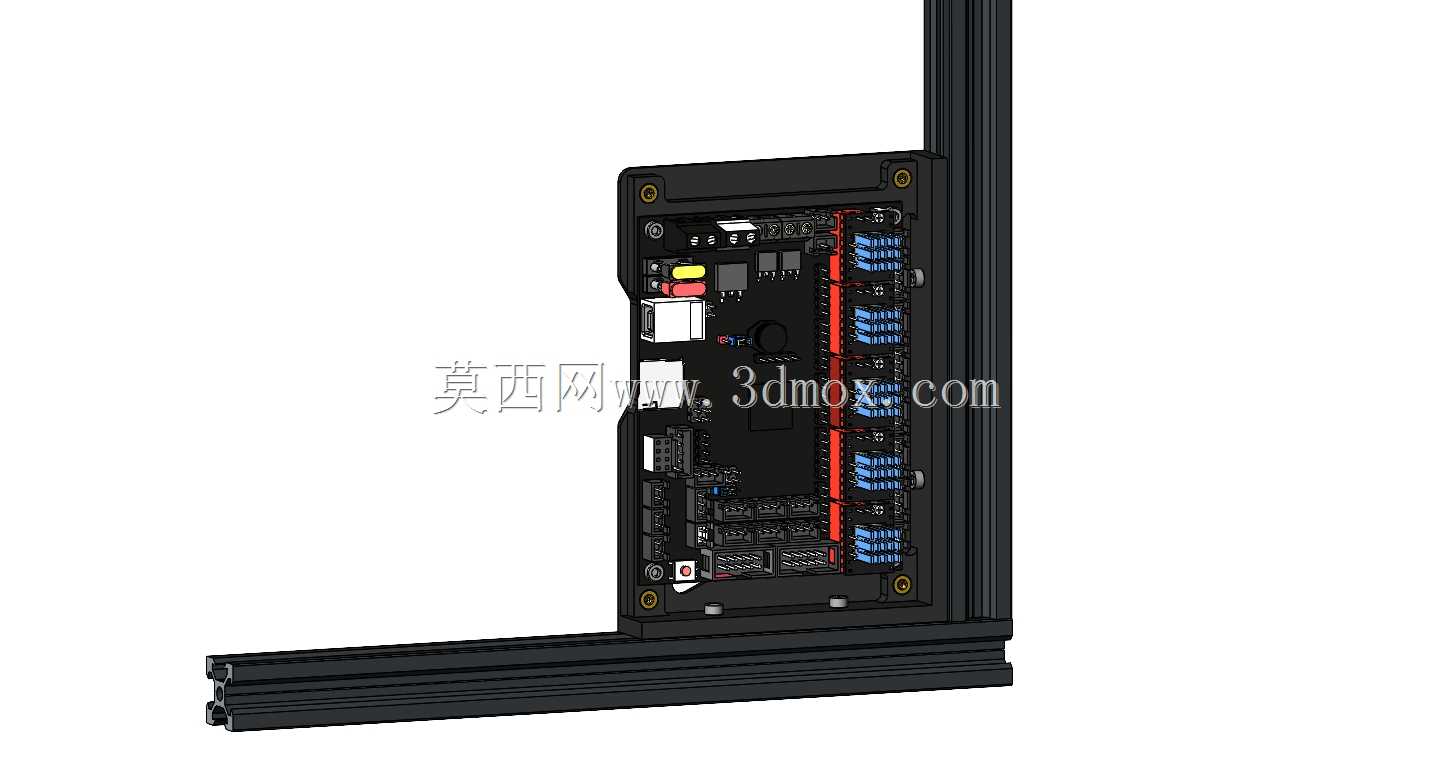

　　同时格栅的倾斜角度也能减少外部光线直射主板上的光敏元件，避免部分对光线敏感的传感器出现误触发。安装边界上，支架贴合铝型材的一侧做了和2020型材槽宽匹配的定位凸台，安装时凸台卡入型材槽内，不需要额外调整平行度，就能保证支架和型材保持垂直，避免主板安装后出现倾斜，影响后续接线操作。主板固定位的孔位完全匹配SKR V1.4标准版和turbo版的安装孔距，不需要对主板进行任何改装，直接用对应规格的铜柱或者螺丝就能将主板固定在支架上，固定柱的高度预留了足够的背部走线空间，主板下方的接线端子不会和支架表面发生干涉，电机线、热敏电阻线、加热棒线都可以从支架侧面的预留缺口引出，走线更加规整。风扇安装位的周围做了下沉式设计，

　　风扇安装后表面和护盖外表面基本齐平，不会突出护盖占用额外的机箱空间，风扇接线可以顺着护盖内侧的走线槽引到主板对应的风扇供电插针上，不会和内部的其他线束发生缠绕。整套结构件在设计时充分考虑了3D打印制作的工艺性，所有安装孔位都做了适合FDM打印的公差补偿，不需要额外进行铰孔、打磨等后处理，打印完成后直接就能进行组装，各个连接部位的配合间隙控制在0.2mm左右，既不会因为间隙过小导致组装困难，也不会因为间隙过大出现安装松动。在实际装机测试中，连续100小时以上的长时间打印工况下，驱动芯片的表面温度可以稳定控制在45摄氏度以内，比没有安装护盖和风扇时的温度低了近20摄氏度，完全可以满足大尺寸模型长时间连续打印的散热需求，同时护盖将主板完全覆盖在内部，也能避免日常操作时不小心碰到主板上的带电引脚造成短路，提升了设备运行的安全性。对于改装其他采用2020铝型材框架的3D打印机来说，这套结构件也具备很好的通用性，只需要确认主板的安装孔距和框架的型材规格匹配，就可以直接使用，不需要重新设计安装结构，大幅降低了DIY改装的设计和加工成本。
