嘉丁拿G1/2外螺纹软管快接适配结构

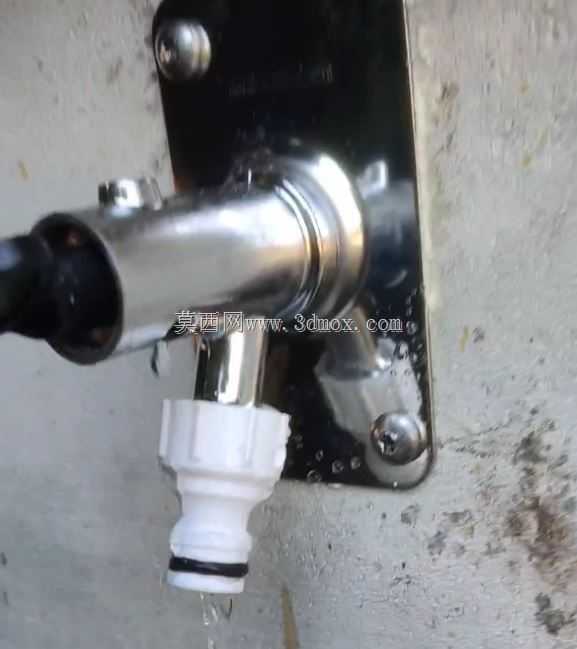

　　日常园林灌溉、户外取水作业场景里，经常会碰到墙面出水端是标准G1/2外螺纹水龙头，而灌溉用的PVC编织软管、花园浇花水管是快插式接口的匹配问题，这款适配结构就是专门解决这类跨接口连接的痛点，不用额外缠生料带、换水龙头，直接通过转接实现硬螺纹端到软快插端的可靠连通。从实际安装边界来看，适配结构的螺纹端完全遵循G1/2管螺纹的标准尺寸参数，螺纹大径20.955mm，每英寸14牙，能直接拧入常规墙面出水的外螺纹水嘴，拧紧时不需要过大扭矩，靠内置的密封结构就能实现10bar以内水压下的无渗漏，适配市面上绝大多数家用、商用户外取水的墙面水龙头安装位，不会因为结构突出过长导致安装后和墙面装饰盖干涉，整体轴向安装长度控制在32mm以内，

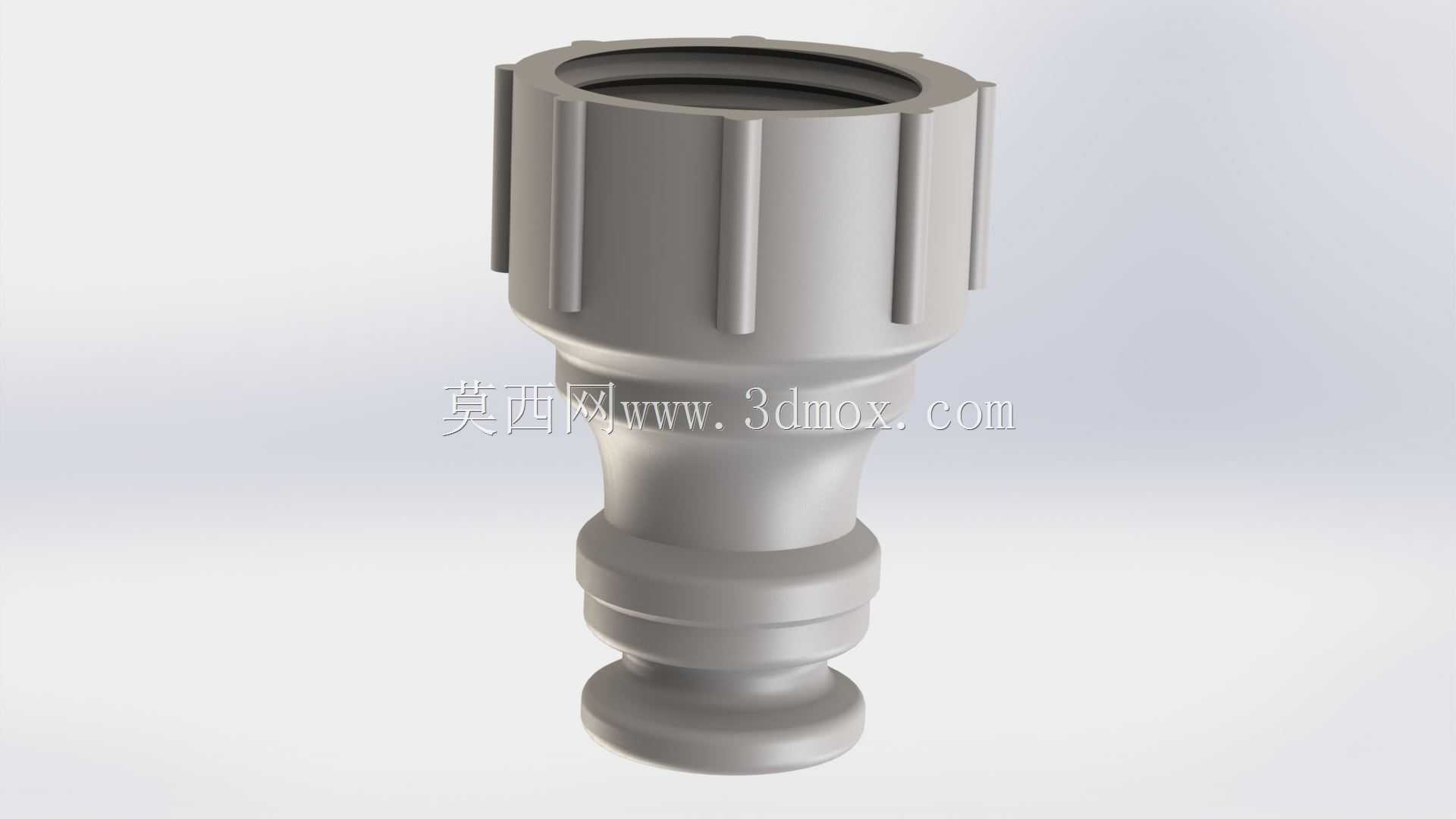

　　安装后不会额外占用过多墙面外空间，避免日常走动剐蹭。结构设计上，快插端完全匹配嘉丁拿体系的软管快插标准，接口处的卡扣凸缘尺寸公差控制在±0.1mm以内，插入对应规格的软管快接接头时，能听到清晰的卡扣锁止声，拔插力度控制在15-20N，既不会因为水压冲击导致接头脱落，也不会因为卡扣过紧导致日常拆卸收纳费力。密封设计上没有采用传统的生料带密封形式，而是在螺纹侧预留了标准O型圈的安装槽，适配线径2.5mm、内径18mm的丁腈橡胶O型圈，拧紧时O型圈被挤压填充螺纹端和水龙头出水端面的间隙，相比缠生料带的密封形式，反复拆装也不会出现密封失效，也不会有生料带碎屑掉入管路堵塞喷头的问题；快插端的密封则采用了一体式的唇边密封结构，和软管接头插入后，

　　密封唇边在水压作用下会自动贴紧接头外壁，水压越高密封性能越好，不会出现常规接头高压下渗水的问题。材质适配方面，结构本身的壁厚做了等强度优化，最薄处壁厚2.2mm，不管是采用PETG、ABS注塑成型，还是采用尼龙加纤材质打印制作，都能承受日常10bar以内的工作水压，不会出现开裂变形；如果是用于户外长期暴晒的场景，选用ABS加抗UV助剂的材质就能满足3年以上的户外使用寿命，不需要做额外的表面防护。实际使用中，这款适配结构除了园林浇花的场景，还能用于家用洗车水枪的管路转接、阳台拖把池的软管延伸连接，甚至小型农用滴灌系统的取水端转接，只要是G1/2螺纹出水端需要转嘉丁拿标准快插软管的场景，都能直接适配，不需要额外加工修改。

　　建模过程中特意对螺纹收尾处做了退刀槽处理，避免实际加工或者3D打印时出现螺纹烂牙的问题，快插端的卡扣凸缘做了R0.5的圆角过渡，既减少了插拔时的尖锐棱角划伤风险，也能避免长期使用后凸缘处应力集中断裂的问题；内部流道做了顺滑过渡，没有直角台阶，水流通过时的压损控制在0.02bar以内，不会因为转接结构导致出水流量明显变小，满足大流量浇花、洗车的取水需求。安装时只需要先把O型圈套在适配结构的螺纹端端面，对准水龙头的外螺纹手拧拧紧即可，不需要借助扳手等工具，手拧的扭矩就能满足密封要求，后期需要拆卸时直接手拧就能拆下，不会在水龙头上残留难以清理的生料带痕迹。
