3D打印机用PC4-M6气动快插接头结构

　　在桌面级FDM3D打印机的送料链路里，挤出机端与远程送料管的连接可靠性，直接决定了耗材进给的稳定性，PC4-M6快插接头正是为这类场景设计的核心管路连接件。这类接头的应用场景并不局限于3D打印领域，在小型气动回路、低压气路接驳、紧凑型流体输送点位中，只要匹配对应管径与螺纹规格，都能实现快速装拆的管路连接需求，只是在桌面级增材制造设备上的应用最为普遍，尤其是采用远程送料结构的Creality CR-10系列、各类RepRap开源架构打印机，几乎都会选用该规格接头作为送料管的固定端。从实际使用角度看，该接头承担的核心作用是实现4mm外径送料管与M6螺纹安装位的刚性连接，既要保证送料管插入后不会在耗材进给的往复拉扯下松脱，

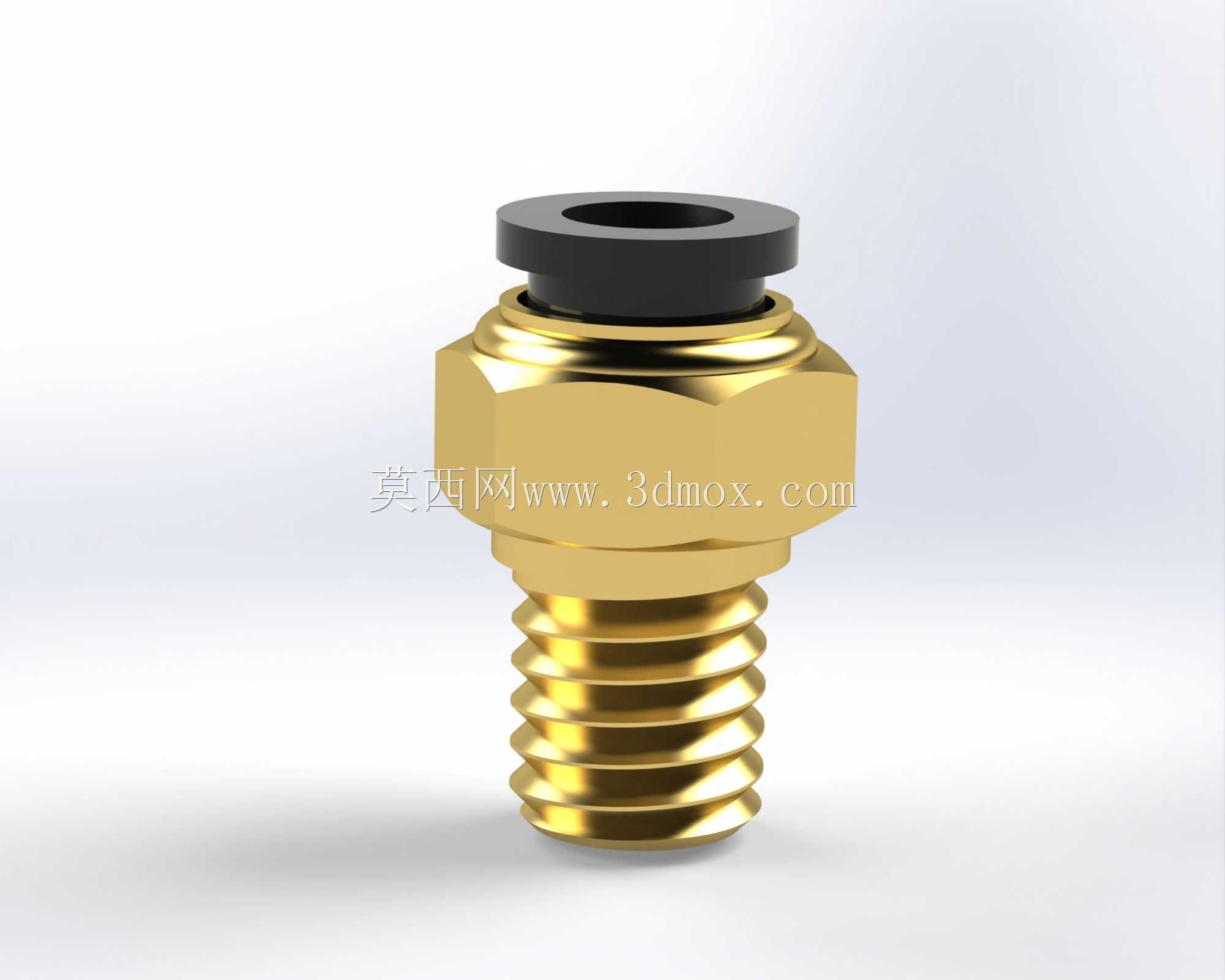

　　又要保证管路内壁的同轴度，避免耗材在接头位置出现弯折、卡滞，影响送料精度。接头的功能特性围绕快速装拆与密封锁紧设计，顶部的黑色弹性卡圈是快插结构的核心操作部件，插入管路时直接将4mm管体沿轴向推入到底，卡圈内部的弹性爪会自动抱紧管外壁实现锁止，拆卸时只需向下按压卡圈，弹性爪张开即可直接拔出管路，整个过程不需要额外工具，能大幅提升设备组装、后期维护的效率。接头主体采用黄铜材质加工，六角结构的外形设计完全适配标准扳手的夹持需求，安装时可以通过扳手施加合适的拧紧力矩，避免徒手拧紧导致的螺纹滑牙、密封不严问题，同时黄铜材质的自身强度与耐磨性能，能满足长期反复装拆管路的使用需求，不会因为多次插拔出现结构变形。

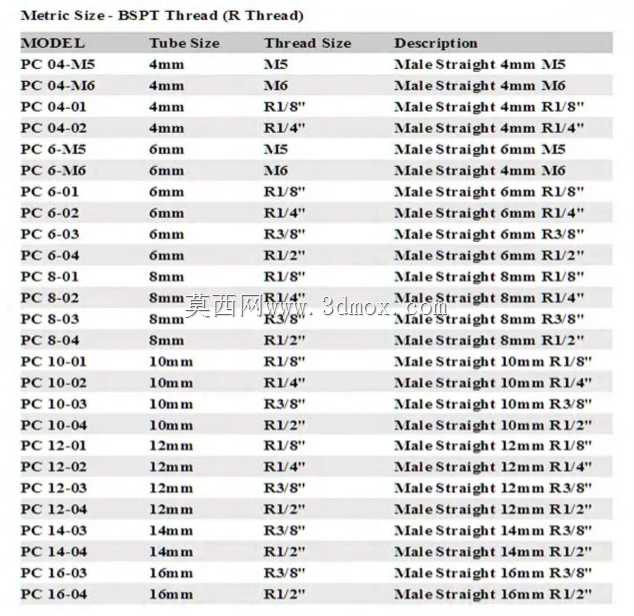

　　下部的M6外螺纹采用1mm标准螺距，适配绝大多数打印机挤出机铝块、送料支架上的预制螺纹孔，安装时不需要额外加工转接结构，直接拧入即可完成固定，螺纹段的长度经过匹配设计，拧入常规厚度的安装板后不会出现端部顶到内部流道、或是螺纹啮合长度不足导致松动的问题。设计过程中需要重点控制几个核心尺寸边界：首先是快插端的内孔直径，必须与4mm外径的PTFE送料管形成间隙配合，间隙量控制在0.1mm以内，既保证管路能顺利插入，又不会因为间隙过大导致管路晃动、耗材进给阻力增大；其次是螺纹端的内孔同轴度，整个接头的中心通孔需要全程保持同轴，台阶位置不能出现锐边、错位，否则耗材穿过时会被刮削产生碎屑，堆积在接头位置造成送料不畅；

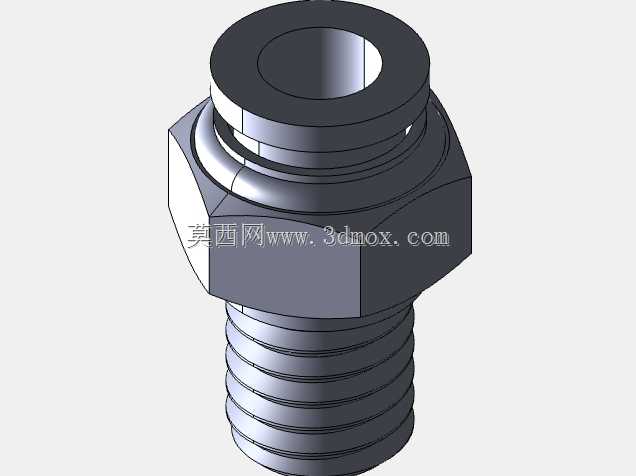

　　另外顶部卡圈的按压行程需要经过校核，保证按压后弹性爪的张开量足够让管路顺利拔出，同时正常状态下的锁紧力能承受至少50N的轴向拉力，避免打印过程中送料管被拉扯脱落。还要注意该接头的结构限制，设计时卡套的锁止位置做了限位，不允许4mm管路完全穿过接头本体，管路插入到限定深度后会被内部台阶定位，这个设计一方面是保证管路端面与接头内部流道对齐，减少耗材进给的阻力突变，另一方面也避免管路过度插入顶到对面的结构，造成流道堵塞。在实际建模过程中，需要还原六角部位的对边尺寸、螺纹段的大径小径与螺距、卡圈的外径与按压间隙，还要把内部的阶梯孔结构、弹性爪的让位空间都准确还原，不能只做外观外形的建模，否则后续做装配验证、干涉检查时会出现尺寸偏差，影响实际选型与装配模拟。这类小尺寸五金件的建模精度，往往会影响整个设备管路系统的装配合理性，尤其是在紧凑型设备的布局设计中，接头的外轮廓尺寸、安装后的突出高度，都会影响周边部件的位置排布，需要准确还原各部分的尺寸边界，才能为整体结构设计提供可靠的参考。
