自动注黄油工业加注设备三维设计

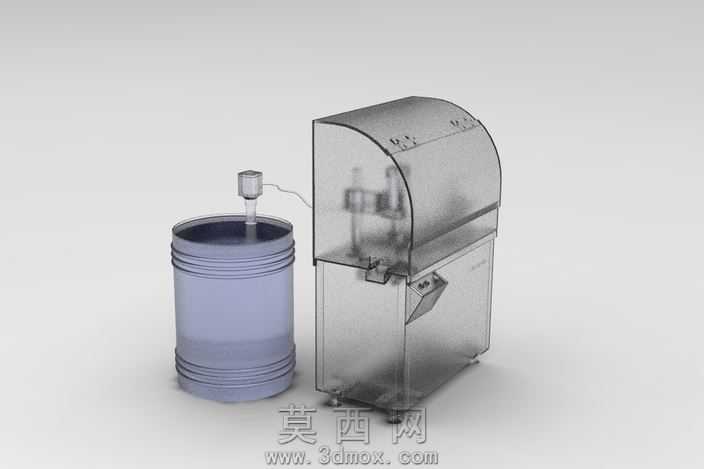

本模型为自动注黄油工业加注设备，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计规范，对设备各组成部分进行1:1等比例还原，整体结构分为储料单元、加注执行单元、防护柜体与操作控制单元四大模块。储料单元采用标准工业蓝色油桶造型，建模时还原了油桶表面的环形加强筋结构，顶部配套红色提料泵组件，通过管路与主机加注单元连通，管路接口处做了密封结构细节还原，保证油路输送逻辑的合理性。加注执行单元设置于透明防护舱内部，防护舱采用弧形透明罩设计，建模时对透明材质做了半透明渲染处理，可清晰观察内部的注油工位、定位夹具与升降注油头结构，注油头配套垂直升降气缸，可实现精准对位加注，工位夹具采用可调式定位结构，可适配不同规格工件的注油需求。设备下部柜体采用米黄色钣金材质渲染，还原了钣金折弯、拼接的工艺细节，柜体正面设置倾斜式操作按钮盒，盒体上分布启动、停止、急停按钮，配色采用工业标准的红、绿按钮区分功能，柜体底部配置四个可调式脚杯，可实现设备水平调节，建模时还原了脚杯的螺纹调节结构。渲染阶段采用工业场景布光，对金属部件赋予哑光金属漆材质，透明部件赋予高透亚克力材质，油桶赋予深蓝色塑料材质，按钮分别赋予红、绿、黄警示色材质，整体视觉效果贴合真实工业设备质感。设计思路围绕自动化润滑加注需求展开，将储油、泵送、定位、加注、防护功能集成于一体，封闭式防护舱可避免加注过程中黄油飞溅污染车间环境，操作面板前置设计符合人体工程学，方便操作人员快速完成上下料与加注操作，各部件的装配关系完全符合实际机械装配逻辑，可直接用于设备方案展示、结构优化与生产参考。
