方块式多工位铸造工装结构设计

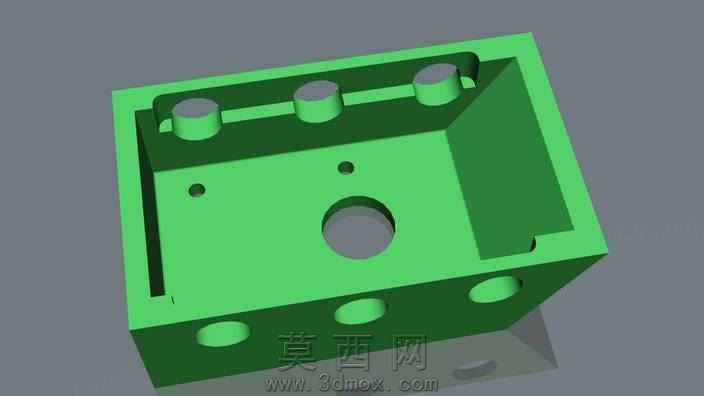

本作品为面向铸造工艺设计的方块式多工位工装结构，采用SolidWorks完成全参数化三维建模，建模过程遵循机械设计基准统一原则，以方块基座的底面为第一设计基准，依次搭建各工位特征、安装孔位与定位结构，保证所有特征的尺寸关联与位置精度。模型渲染阶段采用哑光绿色工程塑料材质模拟工装的实体外观，搭配中性灰色背景突出结构轮廓，通过环境光遮蔽效果清晰呈现各孔位、槽体的深度与空间关系，无过度光影特效，完全服务于结构展示需求。从结构设计来看，主体采用规整的立方体基座形式，基座顶面设置三个等距排布的圆柱定位凸台，凸台间开设贯通式避让槽，可适配铸造过程中多工位同步装夹的定位需求；基座正面开设大直径中心通孔，两侧对称布置小直径定位孔，侧面同样设置多组不同孔径的贯通孔，可满足铸造过程中排气、安装定位、冷却管路布设的多重功能需求；基座侧方设置斜向加强挡边，提升工装整体的结构刚性，减少铸造作业过程中受高温、外力影响产生的形变量。设计思路上，该工装摒弃了复杂的异形结构，全部采用规则的立方体、圆柱体、圆孔、直槽等易加工特征，既降低了工装本身的制造成本，也便于铸造作业完成后的清砂、脱模操作；各孔位的孔径、孔距参数均经过铸造工艺余量校核，预留了足够的铸件收缩补偿空间，三个圆柱凸台的高度一致，可保证装夹时的定位面水平度，侧面的多组孔位采用对称排布形式，可适配不同规格的铸造模具装夹，提升工装的通用适配性。建模过程中对所有锐边均做了微小圆角过渡处理，既符合实际机械加工的工艺要求，也避免了应力集中问题，整体结构无冗余特征，每一处槽、孔、凸台都对应明确的铸造工艺功能，可直接用于铸造工装的结构参考与工艺验证。
