特殊结构双面齿传动齿轮三维设计

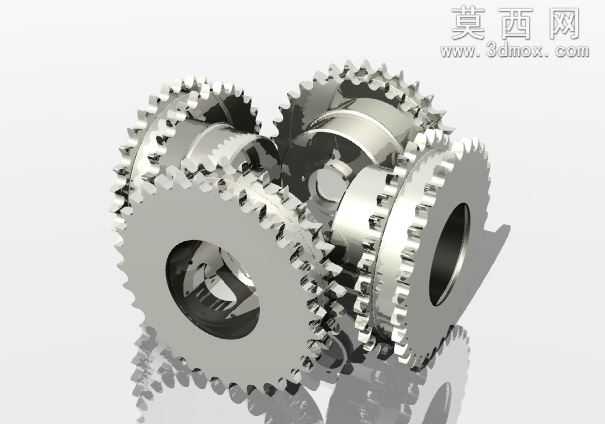

本作品为特殊结构的双面齿传动齿轮三维建模成果，建模阶段依托三维参数化设计逻辑完成整体结构搭建，首先以中心安装孔为定位基准，绘制齿轮主体的回转截面轮廓，通过回转特征生成带凸台的齿轮基体，保证中心安装孔与外侧轮体的同轴度公差符合机械传动零件的装配要求。针对该齿轮的特殊双面齿结构，建模时先完成单侧齿形的参数化绘制，按照渐开线齿形的生成逻辑，通过齿廓曲线方程驱动生成单个轮齿的精确轮廓，再通过圆周阵列完成单侧整圈轮齿的排布，之后通过基准面偏移定位另一侧齿圈的安装位置，完成第二组轮齿的特征生成，两组轮齿之间预留精准的间隔环带结构，保证双面齿在传动过程中不会发生运动干涉。材质与渲染阶段，为模型赋予金属合金钢材质，调整材质的粗糙度、金属度参数模拟真实机加工齿轮的表面质感，添加细微的机加工纹理提升真实感，渲染时采用柔和的侧方打光方案，清晰展现轮齿的齿顶、齿廓、齿根的结构细节，同时凸显金属材质的哑光金属光泽，还原工业传动零件的真实视觉效果。结构设计上，该齿轮采用单侧带凸台的安装结构，中心通孔用于与传动轴配合实现周向定位与扭矩传递，双面排布的轮齿可同时与两个不同传动方向的齿件啮合，实现单齿轮同时传递两路动力的功能，相比常规单齿面齿轮可有效缩减传动机构的整体轴向尺寸，适用于空间紧凑的特殊传动场景。设计过程中重点校验了轮齿的齿厚、齿距参数，保证两组轮齿的参数一致性，同时对齿根位置做了圆角过渡处理，降低应力集中风险，提升齿轮的传动承载能力与使用寿命，整体模型结构完整，特征清晰，可直接用于传动机构的装配验证、运动仿真以及结构优化参考。
