M14规格六角锁紧螺母结构设计

　　在各类机械装配场景里，M14规格的六角螺母是出现频率极高的紧固连接件，从普通的钢结构支架拼接、小型设备机架组装，到液压管路辅件固定、传动部件的轴向限位，都能见到这类零件的身影。不同于焊接、铆接这类不可拆卸的连接方式，六角螺母配合对应规格的外螺纹件，能够实现被连接件的反复拆装调整，同时在施加合适预紧力的前提下，保证连接副在设备运行振动工况下不会出现松脱移位，这也是它在通用装配领域长盛不衰的核心原因。

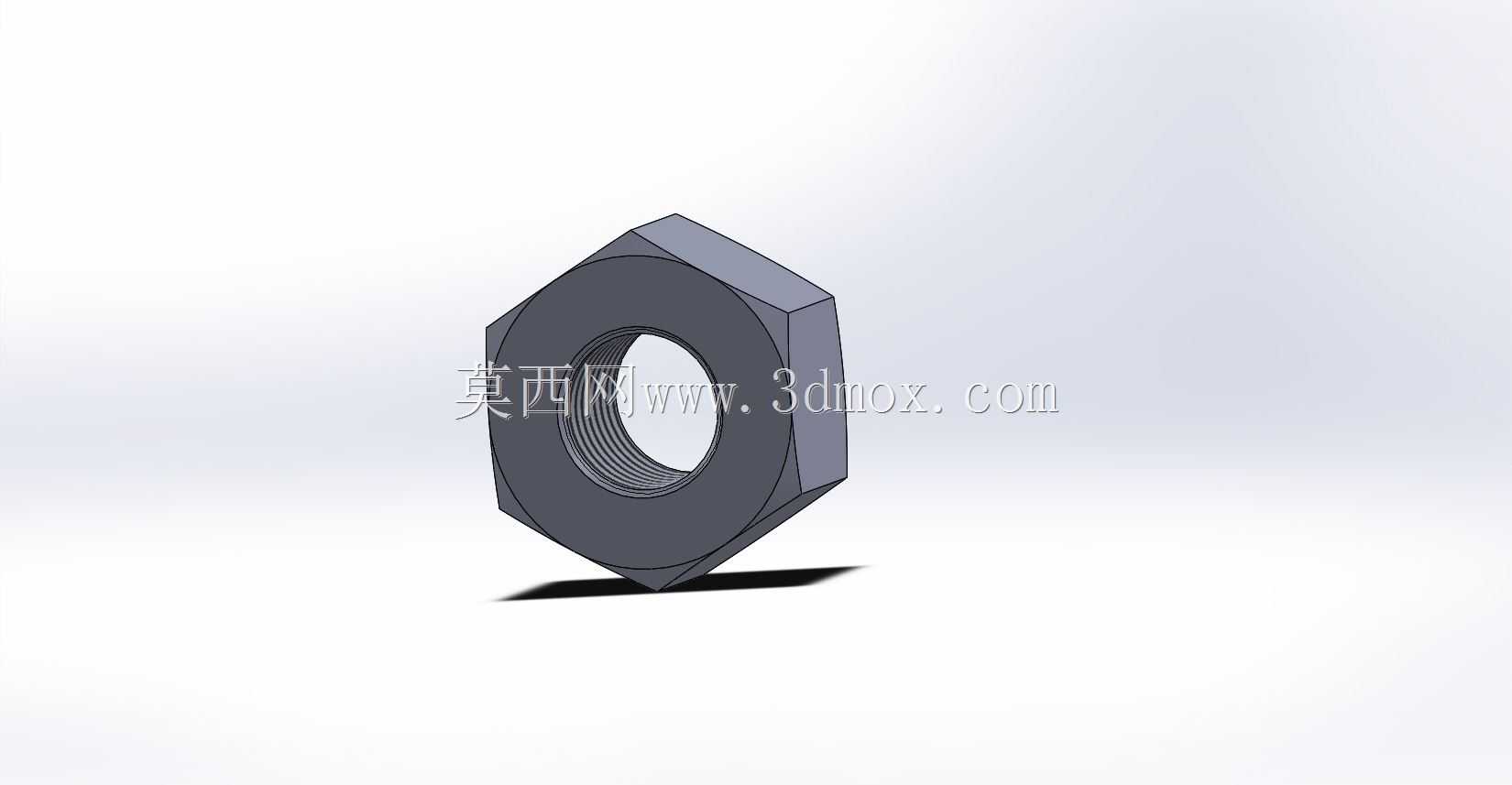

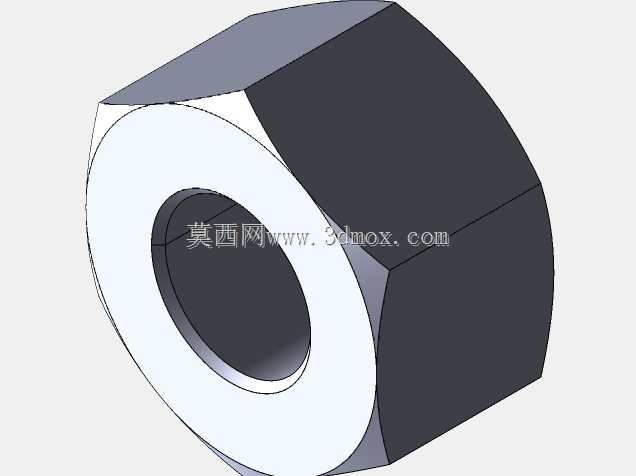

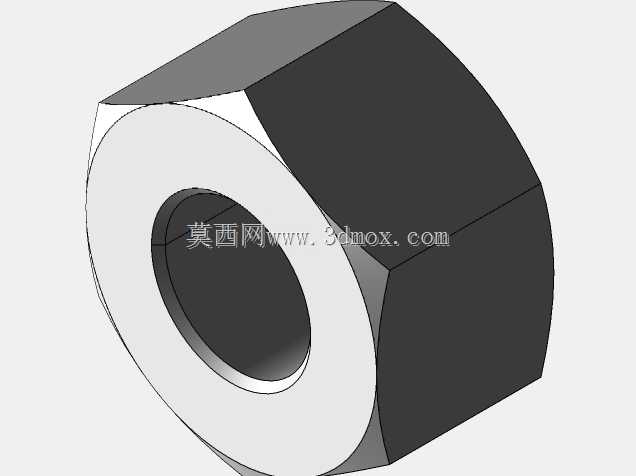

　　从结构设计逻辑来看，这款M14六角螺母采用了标准的正六角外形，六个受力面的夹角严格遵循120度等分设计，对应普通活动扳手、开口扳手或者套筒的咬合尺寸，现场装配时不需要特殊定制工具，常规的22号开口扳手就能完成拧紧作业，这种通用化的外形设计，极大降低了现场装配的工具适配成本，哪怕是野外无电源的施工场景，手动工具也能完成可靠紧固。螺母的内螺纹采用标准公制粗牙设计，螺距为2mm，这种粗牙螺纹的牙型截面更大，抗剪切能力更强，适合承受较大的轴向拉力与横向剪切力，同时粗牙螺纹的导程更大，拧入效率更高，在需要快速拆装的检修场景下，能够有效缩短作业时间。

　　很多新手工程师在选型时容易忽略螺母的厚度设计，这款M14六角螺母的厚度按照标准紧固件规范设定，既不会因为厚度过薄导致螺纹啮合圈数不足，在受力时出现螺纹滑牙失效，也不会因为厚度过大造成不必要的材料浪费与装配空间占用。实际装配过程中，螺母的支撑面做了轻微的倒角处理，一方面能够在拧入时自动导正，避免螺纹对位偏差造成的牙型损伤，另一方面也能去除加工过程中产生的锐边毛刺，防止装配时划伤操作人员的手部，同时保证支撑面与被连接件表面能够充分贴合，避免因为接触面存在翘边导致预紧力分布不均，出现局部应力过大压伤被连接件表面的问题。

　　从安装边界条件来看，这款螺母的外接圆直径控制在合理范围内，在设计安装位时，只需要预留出对应扳手活动的空间即可，不需要额外扩大安装孔位或者预留特殊的避让结构。针对不同的使用场景，这类螺母可以配合平垫圈、弹簧垫圈或者止动垫圈使用：在静态承重的钢结构连接场景下，搭配平垫圈能够增大接触面积，分散螺母对被连接件的压应力，避免软质材料的连接件表面被压出凹痕；在存在持续振动的设备比如风机、泵体的连接位，搭配弹簧垫圈能够利用垫圈的弹性回弹力，补偿螺纹副在振动中出现的微小间隙，降低松脱风险；在有冲击载荷的重载场景下，还可以搭配止动垫片，将垫片的折边卡入螺母的六角面与被连接件的卡槽内，实现机械锁死，完全杜绝螺母回转松脱的可能。

　　建模过程中需要特别注意几个细节：首先是内螺纹的收尾处理，不能直接将螺纹切削到螺母的支撑面位置，需要预留出1-2个螺距的退刀空间，避免螺纹末端出现不完整牙型，导致装配时螺母无法完全贴紧被连接件表面；其次是六角棱边的倒钝处理，所有外露的锐边都要做0.3-0.5mm的圆角或者倒角，不仅是为了装配安全，也能在表面处理比如镀锌、发黑的过程中，避免棱边位置出现镀层过薄或者积液生锈的问题；另外螺母两端的倒角要保持同轴度，否则在自动装配线上，螺母无法顺利通过振动盘的送料轨道，会出现卡料的问题，影响自动化装配的效率。

　　在实际工程应用中，这类M14六角螺母的适用场景覆盖极广：比如小型输送线的机架拼装时，用来固定铝型材的连接螺栓；农业机械的机具挂接位置，用来锁紧挂接销轴的固定螺栓；液压系统的管夹固定，用来将管路支架锁定在设备基座上；甚至是民用设施的户外广告牌安装、钢结构护栏拼接，都大量使用这个规格的螺母。它不需要复杂的加工工艺，常规的冷镦设备就能批量生产，加工成本低，互换性强，只要是对应M14规格的外螺纹件，不管是4.8级的普通螺栓，还是8.8级、10.9级的高强度螺栓，都可以配套使用，不需要做特殊的适配调整。

　　很多设计人员在做三维装配时，容易忽略紧固件的建模精度，要么直接调用简化的模型省略螺纹细节，要么外形尺寸存在偏差，导致后续做装配干涉检查时出现误判，比如预留的扳手空间不足，实际装配时扳手无法卡入螺母的受力面，或者螺母厚度与沉孔深度不匹配，导致装配后螺母突出安装面，影响外观或者其他部件的安装。精准的螺母三维模型，能够在设计阶段就验证安装空间是否充足，螺纹啮合长度是否满足受力要求，支撑面的接触面积是否足够，提前规避现场装配时才发现的干涉、适配问题，减少后续的设计变更与加工返工。

　　从受力角度分析，六角螺母的六个受力面在拧紧时，受力均匀分布在三个对称的接触面上，相比四方螺母，它的受力点更多，扳手咬合时不容易出现打滑圆角的问题，同时相同对边尺寸下，六角螺母的外形体积更小，更适合在空间紧凑的安装位使用。比如在设备内部的狭窄腔体内装配时，只需要将扳手每次转动60度就能完成拧紧，而四方螺母需要转动90度，在空间不足的位置，六角螺母的操作便利性优势会非常明显。这也是为什么从普通民用设备到高端工业装备，六角螺母始终是紧固件选型的首选类型，而M14作为中等规格的常用尺寸，兼顾了连接强度与装配便利性，在多数中等载荷的连接场景下，都是性价比极高的选型方案。
