Arduino控制激光切割齿轮传动机械夹爪

　　这套夹取执行结构采用多层齿轮啮合传动作为核心动力传递路径，区别于常见的连杆式夹爪，齿轮传动的同步性表现更稳定，不会出现两侧夹臂行程偏差导致的夹持歪斜问题。从实际应用场景来看，这类轻量化夹爪可直接搭载在小型桌面级机械臂末端，用于教学演示场景下的轻量物件抓取，也可作为创客项目里的分拣执行端，适配小尺寸工件的定点移载作业，比如电子元器件分拣、小型3D打印成品取件这类负载要求不高的工位。

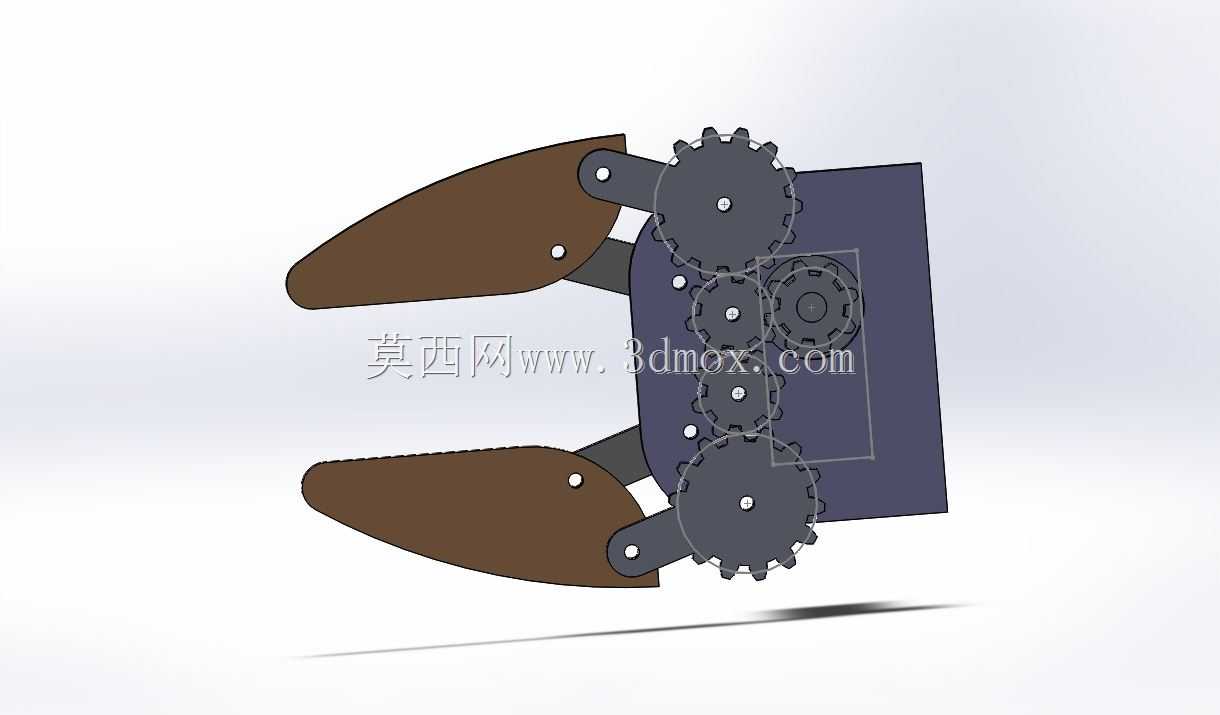

　　设计层面优先考虑了加工便利性，所有结构件均采用平面板材切割成型，不需要复杂的五轴加工或者曲面铣削工序，普通激光切割机搭配3mm厚度的密度板、亚克力板甚至薄铝板都能完成零件加工，加工完成后只需要用标准紧固件完成齿轮轴、夹臂的装配，不需要定制特殊连接件，装配门槛极低，适合个人制作者或者教学场景下快速组装验证。传动路径的设计上，动力输入齿轮直接连接舵机输出轴，通过三级减速齿轮组将舵机的扭矩放大后同步传递到两侧夹臂的驱动齿轮上，两侧夹臂的开合角度完全由齿轮啮合的同步性保证，不需要额外加装同步限位结构，夹臂的开合行程可以通过调整末端齿轮的分度圆直径来适配不同尺寸的被夹持物件，常规配置下夹臂最大开合角度可达60度，能够夹持最大宽度50mm的规则外形物件。

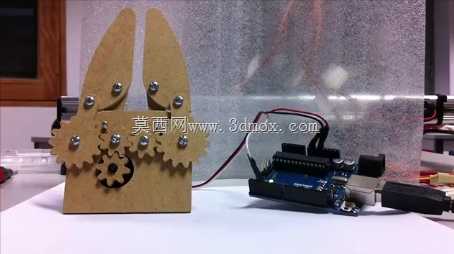

　　安装边界方面，整个夹爪结构的底座预留了标准的舵机安装孔位，同时底座背面设计了通用的安装法兰接口，孔位间距适配常见的小型机械臂末端安装标准，不需要额外做转接板就能完成搭载。电路部分直接集成在夹爪底座旁侧，控制板与夹爪结构的间距预留了15mm的安全距离，避免夹爪动作时的结构震动影响控制板接线稳定性，接线端口采用标准插针设计，舵机信号线、电源线都可以直接插拔，方便后期维护更换。

　　实际使用过程中，这类齿轮传动夹爪的夹持力可以通过调整舵机的输出扭矩参数来适配不同材质的物件，夹持软质物件时降低舵机输出占比，避免夹伤工件，夹持硬质物件时可以提升扭矩输出保证夹持稳定性。夹臂的接触面预留了粘贴防滑垫的凹槽，实际使用时可以粘贴橡胶垫或者泡棉垫，提升夹持摩擦力的同时避免夹臂硬接触刮花工件表面。结构的运动间隙控制上，所有齿轮的轴孔配合都采用小间隙配合设计，装配后齿轮传动的回程差控制在1度以内，夹臂的定位精度可以满足小型物件的精准取放要求，不会出现明显的夹持位置偏移。

　　不同于工业级重载夹爪的厚重设计，这套结构整体自重控制在200g以内，对搭载平台的负载要求极低，即使是3D打印制作的小型桌面机械臂也能轻松搭载，不会因为末端负载过大导致机械臂关节抖动。结构件的板材利用率也做了优化，所有零件排版后可以在A4幅面的板材上完成全部切割，材料浪费率不到10%，非常适合小批量制作或者个人DIY场景下的成本控制。夹臂的外形采用仿生的长尖型设计，能够伸入狭窄空间内完成物件夹取，相比宽型夹爪的场景适配性更强，比如可以伸入包装盒内部夹取小零件，或者在密集排布的料盘里精准取放单个工件，不会和周边工件产生干涉。
