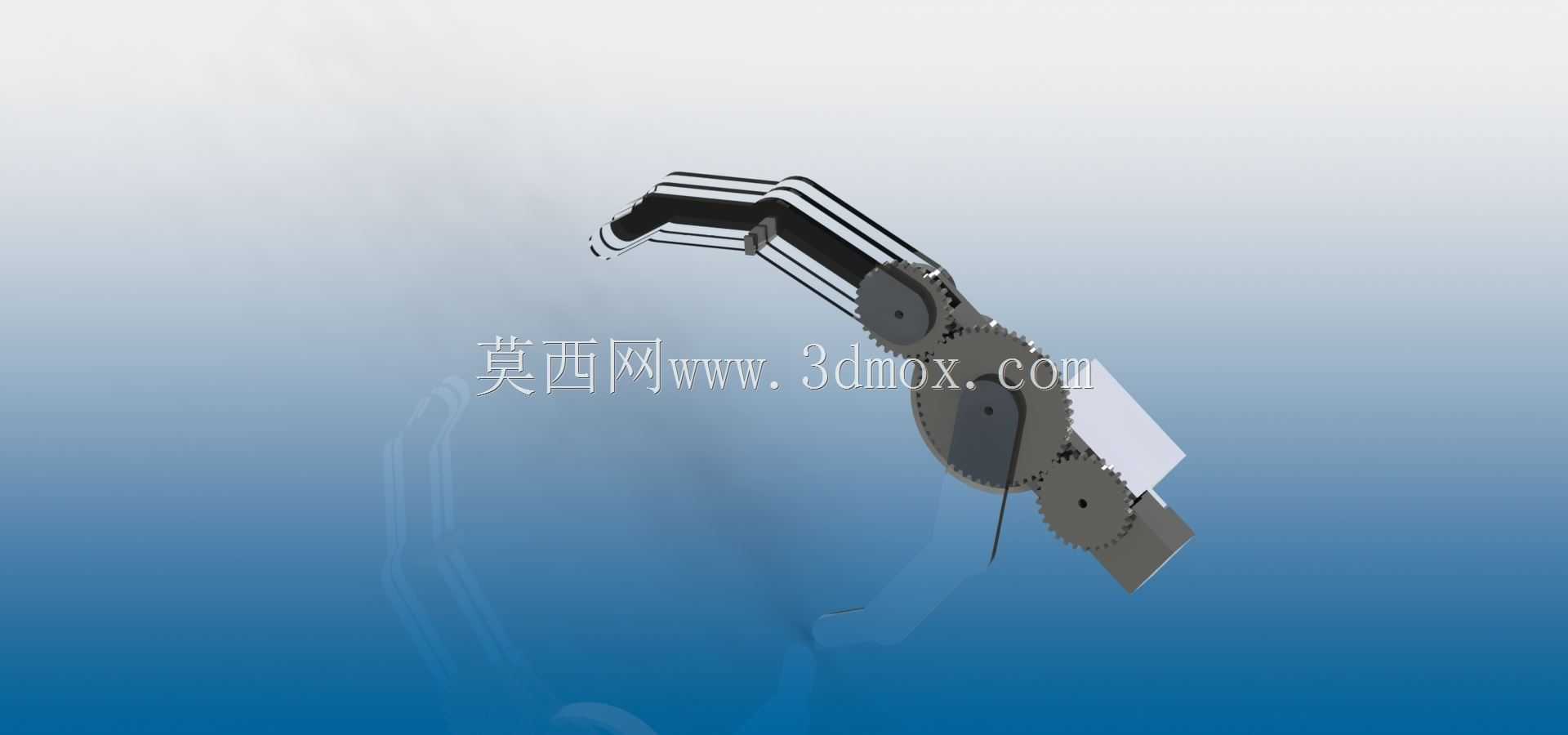

齿轮传动多关节机械夹持执行机构

　　这款齿轮传动的机械夹持执行机构，核心应用场景覆盖教学实验平台搭建、小型自动化工位上下料、轻型物料分拣转运等领域，尤其适配arduino开源控制体系下的小型自动化项目开发，可直接对接标准舵机输出端完成动作输出，无需额外设计复杂的传动转接结构。从实际用途来看，该机构可完成100g以内轻型工件的夹持、抬升、角度偏转动作，在教学场景中可作为机械原理课程的传动演示载体，让学习者直观理解定轴齿轮传动的速比匹配、关节联动的运动逻辑；在小型自动化工位中，可搭配移动导轨完成电子元器件、小型塑料件的工位间转运，替代人工完成重复性的简单取放动作，降低轻量作业场景的人工重复劳动强度。

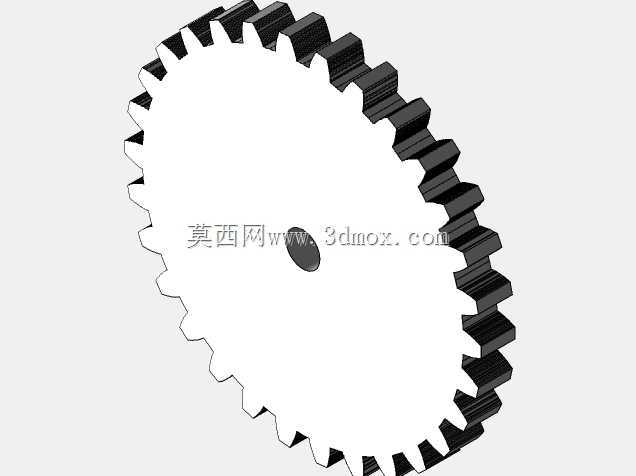

　　功能特性层面，整支机械臂的关节动力传递完全依靠相互啮合的圆柱直齿轮完成，摒弃了传统绳索牵引、连杆传动的间隙大、传动滞后问题，每一级齿轮的啮合间隙经过设计阶段的公差匹配，关节反向空程控制在较小范围内，动作响应跟随性好，可精准复现控制端给出的角度指令。臂体末端的夹持端采用平行夹指结构，夹指内侧预留了防滑垫安装槽，可根据夹持物料的外形更换不同材质的防滑衬垫，避免硬质夹指刮伤工件表面，同时提升夹持摩擦力，防止转运过程中工件脱落。臂体的关节转动角度经过限位设计，每一段臂的摆动范围都匹配实际作业的常用区间，避免超程转动导致的齿轮脱啮、管线拉扯问题。

　　设计思路上，整支机构从动力输入端到末端夹持端的传动链采用逐级减速的布局，舵机输出的高转速低扭矩动力，经过三级圆柱直齿轮的减速增扭后，传递到每个摆动关节，最终在末端夹指处获得足够的夹持力，同时保证关节摆动的速度平稳可控，不会出现动作过快导致的工件甩脱问题。齿轮的模数选择兼顾了结构强度与外形尺寸，在满足小扭矩传动的强度要求前提下，尽可能缩小齿轮的径向尺寸，让整支臂体的外观更紧凑，避免臂体自身结构在转动过程中出现干涉。臂体的支撑侧板采用等厚板材加工，所有齿轮的安装轴孔都在同一平面上保证同轴度，降低装配时的调整难度，装配时只需将齿轮依次穿入对应轴位，再锁紧侧板固定螺丝即可完成主体组装，无需额外调整齿轮啮合间隙，对新手装配十分友好。

　　外形尺寸与安装边界方面，整支机械臂完全展开状态下的水平作业半径覆盖180mm范围，垂直方向抬升高度可达220mm，臂体折叠后的最小收纳尺寸为120mm60mm80mm，可直接安装在标准铝型材工作台面、小型移动机器人底盘上，安装底座预留了4个M3规格的固定螺丝孔，孔位间距为45mm*45mm，可直接匹配市面常见的开源机器人安装平台，无需额外加工转接板。臂体内部预留了舵机走线的穿线空间，所有连接线缆都可从臂体内部空腔穿过，不会外露在臂体外侧随关节摆动产生拉扯，也避免了作业过程中线缆与周边设备产生勾挂。齿轮的啮合位置预留了润滑脂填充空间，长期使用时可定期在齿面涂抹少量润滑脂，降低传动噪音与齿面磨损，延长机构的整体使用寿命。夹指的开合行程最大为35mm，可适配不同外形尺寸的轻型工件夹持，夹指本身采用快拆结构设计，只需拧下末端的固定螺丝即可更换不同形状的夹指，适配特殊外形工件的夹持需求，无需重新设计整个臂体结构。
